ADC 128S022 CIMT – Präzise Analog-Digital-Wandlung für anspruchsvolle Projekte
Der ADC 128S022 CIMT ist die ideale Lösung für Entwickler und Ingenieure, die eine hochpräzise und vielseitige Analog-Digital-Wandlung für ihre Projekte benötigen. Wenn Sie komplexe Signale erfassen, verarbeiten und in digitale Daten umwandeln müssen, bietet dieser 12-Bit-Wandler mit acht Kanälen eine unübertroffene Leistung und Zuverlässigkeit. Er minimiert Rauschen und Ungenauigkeiten, was ihn zu einer überlegenen Wahl gegenüber einfacheren A/D-Wandlern mit geringerer Auflösung oder weniger Kanälen macht.
Überlegene Leistung und Vielseitigkeit
Der ADC 128S022 CIMT zeichnet sich durch seine herausragenden technischen Spezifikationen aus, die ihn von vielen Standardlösungen abheben. Seine 12-Bit-Auflösung ermöglicht eine detailliertere Darstellung analoger Signale als bei typischen 8- oder 10-Bit-Wandlern. Dies ist entscheidend für Anwendungen, bei denen kleinste Signaländerungen erkannt werden müssen, wie beispielsweise in der Messtechnik, der Medizintechnik oder bei der Audioverarbeitung. Die Integration von acht unabhängigen Kanälen vereinfacht das Schaltungsdesign erheblich und reduziert den Bedarf an externen Multiplexern, was Platz und Kosten spart.
Hervorragende Eigenschaften des ADC 128S022 CIMT
- Hohe Auflösung: Mit 12 Bit Auflösung liefert der ADC 128S022 CIMT eine feingliedrige Digitalisierung analoger Signale, was zu einer präziseren Datenerfassung führt.
- Acht parallele Kanäle: Die Fähigkeit, gleichzeitig acht analoge Eingangssignale zu verarbeiten, maximiert den Durchsatz und vereinfacht komplexe Messaufbauten.
- Integrierte Referenzspannung: Eine präzise und stabile interne Referenzspannung sorgt für konsistente Messergebnisse über einen weiten Temperaturbereich.
- Serielle Schnittstelle: Die einfache SPI-kompatible serielle Schnittstelle ermöglicht eine unkomplizierte Integration in bestehende digitale Systeme und Mikrocontroller.
- Geringer Stromverbrauch: Der ADC 128S022 CIMT ist für seine Energieeffizienz bekannt, was ihn ideal für batteriebetriebene Anwendungen macht.
- Breiter Betriebstemperaturbereich: Robustheit und Zuverlässigkeit auch unter extremen Bedingungen sind durch den spezifizierten Betriebstemperaturbereich gewährleistet.

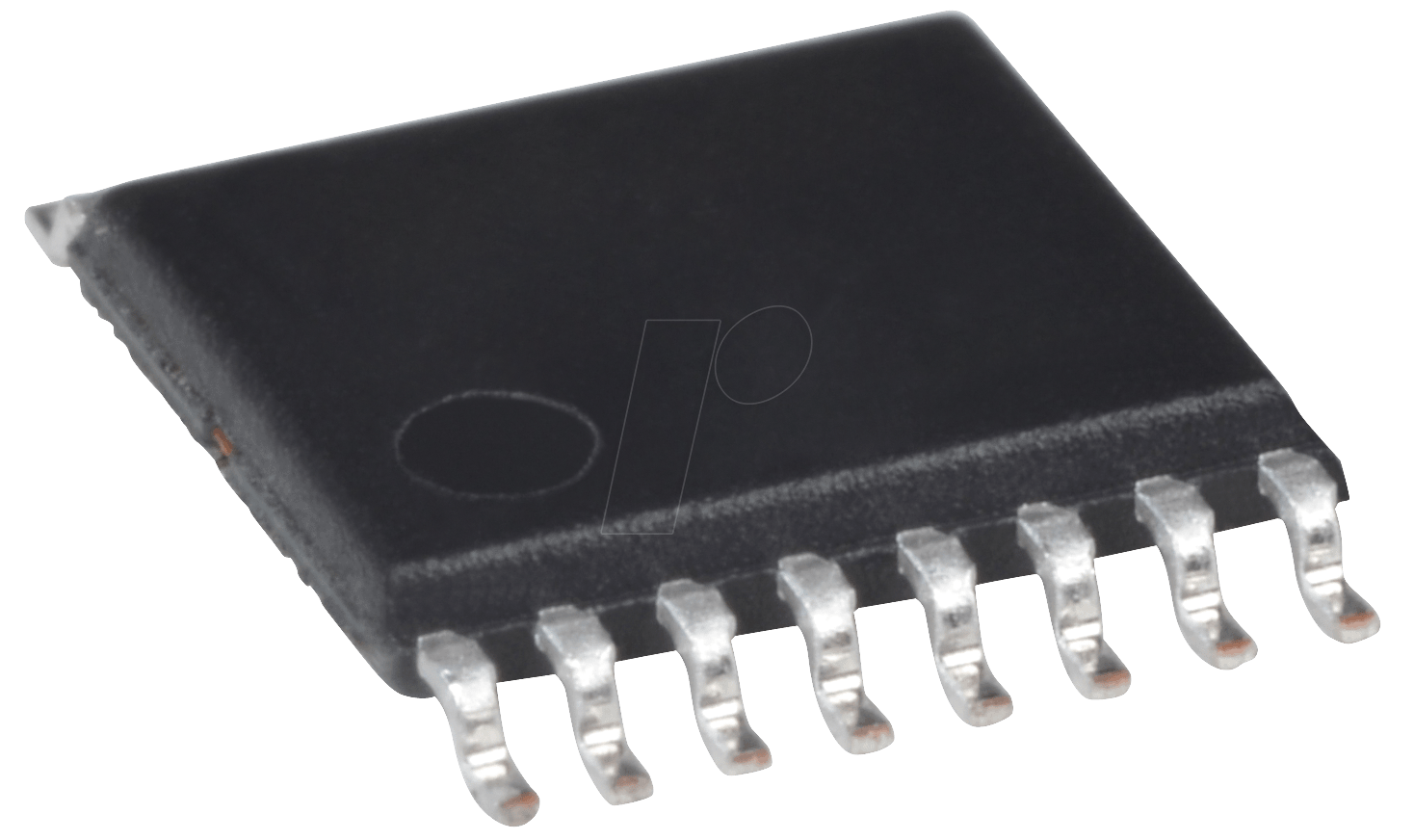

- Kompakte Bauform: Das TSSOP-16 Gehäuse minimiert den Platzbedarf auf der Leiterplatte, was für platzkritische Designs von Vorteil ist.
Technische Spezifikationen im Detail
Der ADC 128S022 CIMT repräsentiert die Spitze der Effizienz und Präzision in seiner Klasse. Seine Fähigkeit, analoge Signale mit einer Auflösung von 4096 verschiedenen Stufen (2^12) zu digitalisieren, ermöglicht eine extrem genaue Messung. Dies ist besonders relevant, wenn subtile Veränderungen in physikalischen Größen erfasst werden müssen. Die acht Kanäle können entweder einzeln angesprochen oder in sequenziellen Konfigurationen genutzt werden, was eine hohe Flexibilität im Design ermöglicht. Die Datenübertragung erfolgt über eine SPI-kompatible Schnittstelle, die eine hohe Datenrate bei gleichzeitiger Minimierung der Anschlussleitungen ermöglicht. Der integrierte Low-Dropout-Regler für die Referenzspannung sorgt für Stabilität der Messgenauigkeit, selbst wenn die Versorgungsschwankungen aufweist. Diese Kombination aus hoher Auflösung, Mehrkanaligkeit, integrierter Funktionalität und energieeffizientem Design macht den ADC 128S022 CIMT zu einer herausragenden Wahl für eine Vielzahl von anspruchsvollen Anwendungen.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Auflösung | 12 Bit |
| Anzahl der Kanäle | 8 |
| Schnittstelle | SPI (Serial Peripheral Interface) |
| Betriebsspannung | 2.7 V bis 5.25 V |
| Abtastrate | Bis zu 200 kSPS pro Kanal (abhängig von der Taktfrequenz) |
| Referenzspannung | Intern, stabilisiert |
| Gehäuse | TSSOP-16 |
| Temperaturbereich | -40°C bis +125°C |
Anwendungsgebiete für den ADC 128S022 CIMT
Die Vielseitigkeit des ADC 128S022 CIMT eröffnet ein breites Spektrum an Einsatzmöglichkeiten. In der industriellen Automatisierung kann er zur präzisen Erfassung von Sensordaten wie Druck, Temperatur oder Füllstand eingesetzt werden, um Prozesssteuerungen zu optimieren und Abweichungen frühzeitig zu erkennen. In der Medizintechnik ermöglicht seine hohe Auflösung die detaillierte Erfassung physiologischer Signale wie EKG, EEG oder Blutdruck. Im Bereich der Audio- und Signalverarbeitung kann er für die Digitalisierung komplexer Audiosignale mit hoher Wiedergabetreue verwendet werden. Auch in der Messtechnik, der Robotik, bei der Entwicklung von Umweltsensoren und in IoT-Anwendungen, wo genaue Umweltdaten erfasst werden müssen, spielt der ADC 128S022 CIMT seine Stärken aus. Seine robuste Konstruktion und der weite Betriebstemperaturbereich qualifizieren ihn auch für anspruchsvolle Umgebungen.
Warum der ADC 128S022 CIMT die überlegene Wahl ist
Im Vergleich zu einfacheren A/D-Wandlern bietet der ADC 128S022 CIMT eine signifikant höhere Präzision durch seine 12-Bit-Auflösung, was für Anwendungen mit geringen Signalpegeln oder der Notwendigkeit zur Unterscheidung feiner Abstufungen unerlässlich ist. Die integrierte 8-Kanal-Architektur eliminiert die Notwendigkeit für externe Multiplexer, spart Platz auf der Platine, reduziert die Komplexität des Designs und minimiert potenzielle Fehlerquellen, die durch zusätzliche Komponenten entstehen können. Darüber hinaus vereinfacht die integrierte Referenzspannung das Schaltungsdesign und gewährleistet eine konstante Genauigkeit über verschiedene Betriebsbedingungen hinweg. Die SPI-Schnittstelle ist weit verbreitet und einfach zu implementieren, was die Integrationszeit verkürzt. Im Gegensatz zu A/D-Wandlern mit proprietären oder komplexeren Schnittstellen ist der ADC 128S022 CIMT direkt mit den meisten gängigen Mikrocontrollern kompatibel.
FAQ – Häufig gestellte Fragen zu ADC 128S022 CIMT – A/D-Wandler, 12-bit, 8-Kanal, TSSOP-16
Welche maximale Abtastrate erreicht der ADC 128S022 CIMT?
Die maximale Abtastrate des ADC 128S022 CIMT beträgt bis zu 200 kSPS pro Kanal. Diese Rate kann jedoch durch die Taktfrequenz der SPI-Schnittstelle und die Anzahl der gleichzeitig konfigurierten Kanäle beeinflusst werden. Für eine optimale Leistung wird empfohlen, die Datenblätter für detaillierte Angaben zur Abtastrate in verschiedenen Konfigurationen zu konsultieren.
Benötige ich eine externe Referenzspannungsquelle für den ADC 128S022 CIMT?
Nein, der ADC 128S022 CIMT verfügt über eine integrierte, stabilisierte Referenzspannungsquelle. Dies vereinfacht das Schaltungsdesign erheblich und gewährleistet eine konsistente Messgenauigkeit über den spezifizierten Temperaturbereich hinweg, ohne dass externe Komponenten für die Spannungsreferenz erforderlich sind.
Ist der ADC 128S022 CIMT für raue Umgebungsbedingungen geeignet?
Ja, der ADC 128S022 CIMT ist für einen breiten Betriebstemperaturbereich von -40°C bis +125°C spezifiziert. Dies, in Kombination mit seiner robusten Bauweise, macht ihn ideal für Anwendungen, die in anspruchsvollen Umgebungen wie Industrieanlagen, Automobilanwendungen oder im Außeneinsatz betrieben werden.
Wie einfach lässt sich der ADC 128S022 CIMT in ein bestehendes System integrieren?
Die Integration des ADC 128S022 CIMT ist dank seiner SPI-kompatiblen seriellen Schnittstelle sehr unkompliziert. Diese Schnittstelle ist auf den meisten Mikrocontrollern und digitalen Systemen standardmäßig vorhanden und ermöglicht eine schnelle und effiziente Datenübertragung mit nur wenigen Anschlussleitungen, was den Entwicklungsaufwand reduziert.
Welche Vorteile bietet die 12-Bit-Auflösung gegenüber einer 10-Bit-Auflösung?
Die 12-Bit-Auflösung des ADC 128S022 CIMT ermöglicht die Unterscheidung von 4096 verschiedenen Spannungspegeln (2^12), während eine 10-Bit-Auflösung lediglich 1024 Stufen (2^10) bietet. Dies bedeutet eine vierfach feinere Auflösung und somit eine deutlich präzisere Darstellung von analogen Signalen. Dies ist kritisch für Anwendungen, bei denen kleine Signalvariationen von Bedeutung sind, wie z.B. in der hochpräzisen Messtechnik oder der detailgetreuen Audioaufnahme.
Kann der ADC 128S022 CIMT gleichzeitig Daten von allen acht Kanälen erfassen?
Der ADC 128S022 CIMT ermöglicht die gleichzeitige Erfassung von Daten von allen acht Kanälen, wenn er entsprechend konfiguriert wird. Er verfügt über einen internen Sequenzer, der das Durchlaufen der Kanäle automatisiert. Die genaue Abtastrate pro Kanal wird dabei von der Gesamtabtastrate und der Anzahl der zu lesenden Kanäle bestimmt. Für eine maximale Geschwindigkeit wird oft die Konfiguration für weniger Kanäle oder eine höhere Taktfrequenz verwendet.
Welche Art von Mikrocontrollern ist am besten für die Ansteuerung des ADC 128S022 CIMT geeignet?
Aufgrund seiner SPI-Schnittstelle ist der ADC 128S022 CIMT mit einer Vielzahl von Mikrocontrollern kompatibel, die über eine SPI-Peripherie verfügen. Dazu gehören beliebte Architekturen wie ARM Cortex-M (z.B. in STM32-Mikrocontrollern), AVR (z.B. in ATmega-Mikrocontrollern von Microchip) oder PIC-Mikrocontroller. Auch Systeme, die auf FPGAs basieren, können den ADC 128S022 CIMT problemlos integrieren.
