AD 9833 BRM – Programmierbarer Wellenformgenerator: Präzision für anspruchsvolle Elektronikprojekte
Für Entwickler, Ingenieure und Hobbyisten, die exakte und flexible Signalgenerierung benötigen, bietet der AD 9833 BRM – Programmierbarer Wellenformgenerator die ultimative Lösung. Dieses fortschrittliche Bauteil adressiert die Herausforderung, komplexe und variable Signale zuverlässig und präzise zu erzeugen, ohne auf mehrere diskrete Komponenten zurückgreifen zu müssen. Sein Einsatzbereich erstreckt sich von der Laborautomation über die Messtechnik bis hin zu anspruchsvollen Audioanwendungen.
Die Überlegenheit des AD 9833 BRM gegenüber Standardlösungen
Im Gegensatz zu herkömmlichen Signalgeneratoren, die oft auf Festfrequenzen beschränkt sind oder eine komplexe analoge Schaltungstechnik erfordern, zeichnet sich der AD 9833 BRM durch seine programmierbare Vielseitigkeit und digitale Präzision aus. Die Fähigkeit, Sinus-, Dreieck- und Rechteckwellen mit Frequenzen bis zu 12,5 MHz flexibel zu generieren und dabei über eine digitale Schnittstelle steuerbar zu sein, macht ihn zur überlegenen Wahl. Dies reduziert nicht nur die Bauteilanzahl und den Platzbedarf auf der Platine, sondern ermöglicht auch eine dynamische Anpassung der Signalparameter in Echtzeit, was bei diskreten Lösungen kaum realisierbar ist.
Leistungsmerkmale und Vorteile des AD 9833 BRM
Der AD 9833 BRM ist ein hochintegrierter, programmierbarer Sinus-/Dreieck-/Rechteckwellengenerator, der auf der Direct-Digital-Synthese (DDS) Technologie basiert. Diese Technologie ermöglicht eine hohe Frequenzauflösung und einen geringen Phasenrauschen, was für präzise Messungen und anspruchsvolle Signalverarbeitung unerlässlich ist.
- Hohe Frequenzflexibilität: Generieren Sie Wellenformen mit Frequenzen von 0 bis 12,5 MHz, ideal für eine breite Palette von Anwendungen.
- Vielfalt an Wellenformen: Unterstützt Sinus-, Dreieck- und Rechtecksignale, die für unterschiedliche Test- und Syntheseaufgaben benötigt werden.
- Digitale Steuerung: Einfache Integration in Mikrocontroller-basierte Systeme über eine serielle SPI-Schnittstelle für flexible Programmierung.
- Hohe Auflösung: Bietet eine ausgezeichnete Frequenz- und Phasenauflösung, um feinste Signalvariationen zu realisieren.
- Geringer Stromverbrauch: Energieeffizientes Design, das ihn ideal für batteriebetriebene oder stromsparende Anwendungen macht.

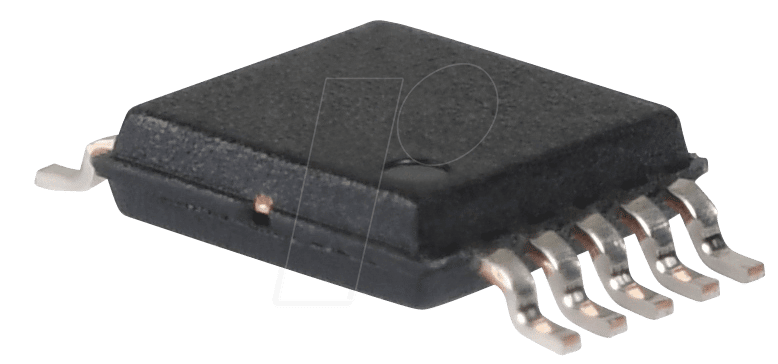

- Kompaktes MSOP-10 Gehäuse: Spart wertvollen Platz auf der Leiterplatte und ermöglicht kompakte Designs.
- Integrierte Sinus-, Dreieck- und Rechteckwellen-Ausgabe: Reduziert die Notwendigkeit externer Oszillator- und Filterkomponenten.
- Frequenz- und Phasenmodulation: Ermöglicht dynamische Anpassung der Signalparameter für anspruchsvolle Signalverarbeitung.
Technische Spezifikationen im Detail
Der AD 9833 BRM ist ein Meilenstein in der DDS-Technologie und bietet eine Fülle von technischen Merkmalen, die ihn von Standardlösungen abheben. Seine Fähigkeit, präzise Wellenformen digital zu synthetisieren, öffnet Türen für Anwendungen, die bisher eine aufwendige analoge Schaltungsentwicklung erforderten.
| Merkmal | Spezifikation | Relevanz |
|---|---|---|
| Produkttyp | Programmierbarer Wellenformgenerator (DDS) | Kernfunktionalität, ermöglicht digitale Signalgenerierung. |
| Modellbezeichnung | AD 9833 BRM | Eindeutige Identifikation des Bauteils für Beschaffung und Dokumentation. |
| Max. Ausgangsfrequenz | 12,5 MHz | Bietet ausreichend Bandbreite für viele Standard- und fortgeschrittene Elektronikapplikationen. |
| Wellenformen | Sinus, Dreieck, Rechteck | Umfassende Auswahl an Grundsignalen für diverse Test- und Syntheseaufgaben. |
| Steuerschnittstelle | Serielle SPI (3-Draht oder 4-Draht) | Ermöglicht einfache und effiziente Ansteuerung durch Mikrocontroller. |
| Spannungsversorgung | 2.3 V bis 5.5 V | Flexible Integration in unterschiedliche Stromversorgungskonzepte, hohe Energieeffizienz. |
| Gehäusetyp | MSOP-10 (Mini Small Outline Package) | Kompaktes Formfaktor, ideal für platzbeschränkte Designs. |
| Temperaturbereich | Industriell (-40°C bis +105°C) | Gewährleistet zuverlässigen Betrieb unter anspruchsvollen Umgebungsbedingungen. |
| Phasenjitter | Typisch 0.1° RMS bei 12.5 MHz | Indikator für Signalstabilität und geringe Störanteile, wichtig für präzise Messungen. |
| Frequenzauflösung | 28 Bit (bei 25 MHz Referenztakt) | Ermöglicht sehr feine Frequenzeinstellungen für präzise Signalgenerierung. |
| Stromverbrauch | Gering (typ. < 20 mA bei 3 V) | Ideal für batteriebetriebene oder energiesensible Systeme. |
| Anwendungsbereiche | Signalgenerierung, Messtechnik, Frequenzsynthese, Audio-Synthese, Kommunikationssysteme, DDS-Implementierungen | Breites Spektrum an Einsatzmöglichkeiten, unterstreicht die Vielseitigkeit. |
Anwendungsgebiete des AD 9833 BRM
Der AD 9833 BRM ist ein multifunktionales Bauteil, dessen Flexibilität eine breite Palette von anspruchsvollen Anwendungen ermöglicht. Seine Kernkompetenz liegt in der präzisen und programmierbaren Generierung von analogen Signalen.
- Labor- und Messtechnik: Als hochpräziser Signalgenerator für Oszilloskope, Spektrumanalysatoren und andere Testgeräte. Ermöglicht die Erzeugung von Testsignalen mit variabler Frequenz, Amplitude und Form für die Charakterisierung von Schaltungen und Systemen.
- Signalverarbeitung und Synthese: Einsatz in Systemen, die komplexe Signalformen für Audio-Synthese, Software-defined Radio (SDR) oder spezielle Modulationsverfahren benötigen.
- Industrielle Steuerungs- und Automatisierungssysteme: Zur Erzeugung von Trägersignalen für Regelkreise, zur Ansteuerung von Sensoren oder als Taktgeber für digitale Systeme.
- Kommunikationstechnik: Als Teil von Transceivern oder Modulatoren/Demodulatoren, wo präzise Frequenzerzeugung und Phasensteuerung essenziell sind.
- Schulungs- und Prototyping-Plattformen: Ein ideales Bauteil für Bildungseinrichtungen und Entwickler, die sich mit moderner Digitaltechnik und Signalgenerierung auseinandersetzen möchten.
- Frequenz-Hopping-Anwendungen: Schnelle Umschaltung zwischen verschiedenen Frequenzen für Anwendungen wie verschlüsselte Kommunikation oder Jamming-Gegenmaßnahmen.
FAQ – Häufig gestellte Fragen zu AD 9833 BRM – Programmierbarer Wellenformgenerator, 0-12,5MHz, MSOP-10
Kann der AD 9833 BRM auch benutzerdefinierte Wellenformen generieren?
Der AD 9833 BRM ist primär für die Generierung von Sinus-, Dreieck- und Rechteckwellen optimiert. Für komplexe, benutzerdefinierte Wellenformen, die über diese Grundformen hinausgehen, sind zusätzliche digitale Signalverarbeitung oder speicherbasierte Ansätze erforderlich. Die DDS-Technologie des AD 9833 BRM erlaubt jedoch eine sehr präzise Steuerung über Frequenz und Phase, was die Grundlage für viele fortgeschrittene Signalformen bilden kann.
Welche Mikrocontroller sind am besten für die Ansteuerung des AD 9833 BRM geeignet?
Der AD 9833 BRM wird über eine serielle SPI-Schnittstelle (3- oder 4-Draht) gesteuert. Dies macht ihn kompatibel mit praktisch jedem modernen Mikrocontroller, der über eine SPI-Peripherie verfügt, wie beispielsweise alle gängigen AVR-Mikrocontroller (z.B. Arduino-Familie), STM32-Mikrocontroller, PIC-Mikrocontroller und viele andere. Entscheidend ist die Implementierung der SPI-Kommunikation in der Firmware.
Wie wirkt sich die Referenztaktfrequenz auf die Ausgangsfrequenz aus?
Die Ausgangsfrequenz wird durch die Formel F_out = (MCLK / 2^N) * Freq_Register bestimmt, wobei MCLK die Referenztaktfrequenz ist, N die Anzahl der Phasenakkumulator-Bits (typischerweise 28 für den AD 9833) und Freq_Register der Wert im Frequenz-Register. Eine höhere Referenztaktfrequenz (MCLK) ermöglicht eine feinere Frequenzauflösung bei gleichem Frequenz-Register-Wert.
Was ist die maximale Ausgangsamplitude des AD 9833 BRM?
Der AD 9833 BRM ist ein spannungsgesteuerter Ausgang. Die Amplitude des Ausgangssignals ist nicht direkt spezifiziert, sondern hängt vom Referenzspannungs-DAC ab, der über externe Komponenten realisiert wird. Typischerweise kann eine Ausgangsamplitude im Bereich von einigen hundert Millivolt bis zu wenigen Volt erreicht werden, abhängig von der externen Schaltung.
Ist der AD 9833 BRM für Anwendungen mit extrem niedrigen Phasenrauschen geeignet?
Der AD 9833 BRM bietet dank der DDS-Technologie ein vergleichsweise geringes Phasenrauschen für seine Preisklasse und Integration. Für extrem kritische Anwendungen, die höchste Anforderungen an Phasenrauschen stellen, könnten dedizierte DDS-Synthesizer mit noch besserer Spezifikation oder komplexere Filterung erforderlich sein. Dennoch ist der AD 9833 BRM für viele Messtechnik- und Syntheseaufgaben gut geeignet.
Wie wird die Phasenmodulation am AD 9833 BRM realisiert?
Die Phasenmodulation wird durch Setzen des entsprechenden Werts in das Phasen-Register des AD 9833 BRM realisiert. Durch Ändern dieses Registers kann die Phase des Ausgangssignals präzise und schnell angepasst werden. Dies ermöglicht die Implementierung verschiedener Modulationsarten wie PSK (Phase-Shift Keying).
Kann der AD 9833 BRM für die Generierung von FM-Signalen (Frequenzmodulation) verwendet werden?
Ja, der AD 9833 BRM kann für Frequenzmodulation (FM) eingesetzt werden. Da die Ausgangsfrequenz direkt durch den Frequenz-Register-Wert bestimmt wird, kann dieser Wert dynamisch verändert werden, um eine Frequenzmodulation zu realisieren. Dies geschieht typischerweise durch Steuerung des Frequenz-Registers mit einem zusätzlichen Signal oder einem Mikrocontroller, der die FM-Modulationsfunktion simuliert.
