Präzise Strommessung für anspruchsvolle Elektronikanwendungen: Der AD 8213 YRMZ
Der AD 8213 YRMZ ist ein hochintegrierter Current-Sense-Verstärker, der entwickelt wurde, um präzise und zuverlässige Strommessungen in einer Vielzahl von elektronischen Systemen zu ermöglichen. Für Ingenieure, Entwickler und Systemintegratoren, die nach einer überlegenen Lösung für die Überwachung von Stromflüssen suchen, bietet dieser Baustein signifikante Vorteile gegenüber herkömmlichen Messmethoden. Seine herausragende Bandbreite, Rauscharmeigenschaften und der geringe Offset machen ihn zur idealen Wahl für Anwendungen, bei denen Genauigkeit und Geschwindigkeit entscheidend sind.
Maximale Präzision und Zuverlässigkeit: Die Kernkompetenzen des AD 8213 YRMZ
Im Gegensatz zu diskreten Lösungen, die oft mit Kompromissen bei Genauigkeit, Linearität und Temperaturdrift einhergehen, bietet der AD 8213 YRMZ eine integrierte und optimierte Performance. Die duale Verstärkerschaltung ermöglicht die gleichzeitige Überwachung zweier Strompfade, was die Systemkomplexität reduziert und Platz auf der Leiterplatte spart. Die hohe Gleichtaktunterdrückung (CMRR) gewährleistet, dass die Messung des Stroms unbeeinflusst von Gleichtaktspannungen bleibt, ein entscheidender Faktor in rauen industriellen Umgebungen und bei komplexen Stromversorgungen.
Herausragende technische Spezifikationen für anspruchsvolle Designs
- Hohe Bandbreite (500 kHz): Ermöglicht die präzise Erfassung schneller Stromänderungen, essentiell für dynamische Leistungselektronik und schnelle Regelkreise.
- Schnelle Stellzeit (Slew Rate 4,5 V/µs): Garantiert eine schnelle Reaktion des Verstärkers auf Laständerungen und Signale, was für Echtzeit-Anwendungen unverzichtbar ist.
- Dual-Channel-Betrieb: Reduziert die Anzahl benötigter Komponenten und vereinfacht das Schaltungsdesign durch die Integration zweier unabhängiger Current-Sense-Kanäle.
- Geringer Offset-Fehler: Minimiert Messfehler, insbesondere bei der Erfassung niedriger Ströme, und verbessert die Gesamtgenauigkeit des Systems.
- Hohe Gleichtaktunterdrückung (CMRR): Stellt sicher, dass die Messung des Stroms unbeeinflusst von hohen Gleichtaktspannungen bleibt, was die Robustheit in industriellen Umgebungen erhöht.
- Breiter Versorgungsspannungsbereich: Ermöglicht flexible Integration in verschiedene Designs mit unterschiedlichen Stromversorgungskonzepten.

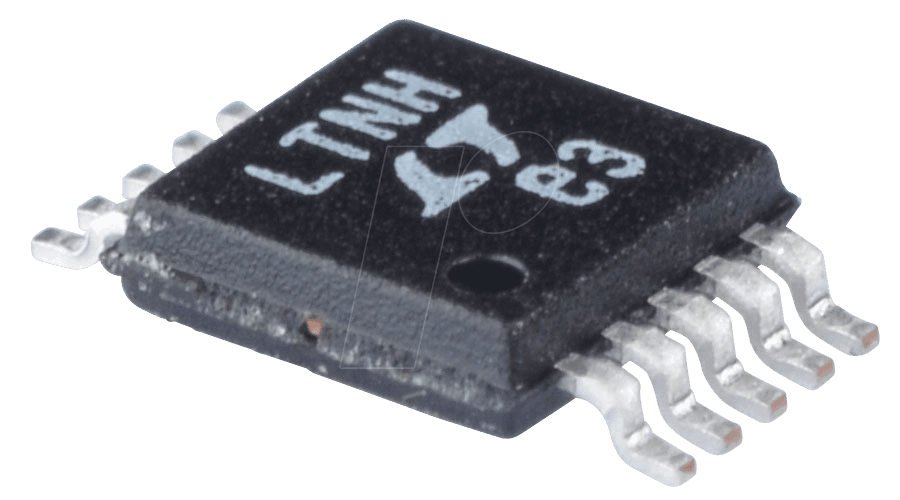

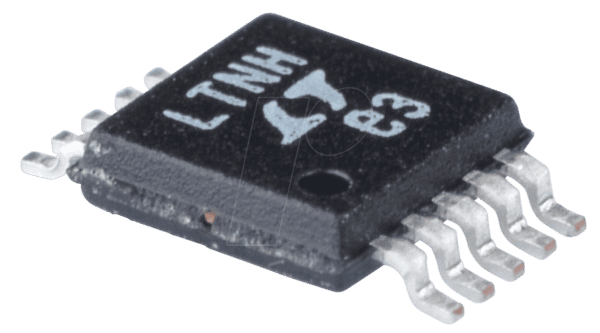

- Kompaktes MSOP-10 Gehäuse: Platzsparendes Design für Anwendungen mit begrenztem Bauraum.
Anwendungsbereiche: Wo der AD 8213 YRMZ glänzt
Der AD 8213 YRMZ ist aufgrund seiner Vielseitigkeit und Präzision in einer breiten Palette von Anwendungen einsetzbar:
- Stromversorgungsdesigns: Präzise Stromüberwachung in Netzteilen, DC/DC-Wandlern und Batteriemanagementsystemen zur Optimierung der Effizienz und zum Schutz vor Überlastung.
- Motorsteuerungen: Echtzeit-Messung von Motorströmen für präzise Regelung, Drehmomentkontrolle und zur Erkennung von Fehlzuständen in Servo- und bürstenlosen DC-Motoren.
- Batterie-Management-Systeme (BMS): Überwachung von Lade- und Entladeströmen zur Optimierung der Batterieleistung, Lebensdauer und Sicherheit.
- Industrielle Automatisierung: Strommessung in robotergesteuerten Systemen, Förderbändern und anderen industriellen Maschinen zur Zustandsüberwachung und Fehlerdiagnose.
- Leistungselektronik: Genaue Stromerfassung in Wechselrichtern, Umrichtern und Frequenzumrichtern zur Optimierung der Energieumwandlung und zum Schutz der Komponenten.
- Fahrzeuganwendungen: Überwachung von Stromkreisen im Automobilbereich, z.B. für elektrische Servolenkungen, Beleuchtungssysteme oder Leistungselektronik im Bordnetz.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Current-Sense-Verstärker, 2-fach |
| Modellnummer | AD 8213 YRMZ |
| Verstärkungsbandbreite (Gain Bandwidth Product) | Ca. 500 kHz (typisch, abhängig von der Verstärkungseinstellung) |
| Stellzeit (Slew Rate) | 4,5 V/µs (typisch) |
| Strommessprinzip | Verstärkung des Spannungsabfalls über einen externen Shunt-Widerstand |
| Offset-Spannung | Sehr geringer Offset (typisch < 150 µV), reduziert Messfehler bei niedrigen Strömen. |
| Gleichtaktunterdrückung (CMRR) | Hoch (typisch > 80 dB bei 50 kHz), gewährleistet präzise Messungen auch bei hohen Gleichtaktspannungen. |
| Betriebsspannung | Breiter Bereich, je nach Konfiguration und externen Komponenten. |
| Gehäuse | MSOP-10 (Mini Small Outline Package) |
| Konfiguration | Differenzieller Verstärker, optimiert für Strommessung |
| Temperaturstabilität | Hervorragende Stabilität über einen weiten Temperaturbereich, minimiert Drift. |
FAQ – Häufig gestellte Fragen zu AD 8213 YRMZ – Current-Sense-Verstärker, 2-fach, 4,5 V/us, 500 kHz, MSOP-10
Was ist die Hauptanwendung des AD 8213 YRMZ?
Der AD 8213 YRMZ ist ideal für präzise Strommessungen in Systemen, die eine hohe Genauigkeit und schnelle Reaktionszeiten erfordern, wie z.B. in Stromversorgungen, Motorsteuerungen, Batteriemanagementsystemen und der Leistungselektronik.
Warum ist dieser Verstärker besser als eine einfache Widerstandsmessung?
Im Gegensatz zur direkten Messung des Spannungsabfalls über einen Widerstand, der oft von der Genauigkeit des Widerstands und der Empfindlichkeit gegenüber Störungen beeinflusst wird, bietet der AD 8213 YRMZ eine verstärkte und aufbereitete Signalmessung. Er kompensiert Gleichtaktspannungen und liefert ein präziseres, rauscharmeres Signal, was die Messgenauigkeit erheblich verbessert, insbesondere bei niedrigen Strömen.
Welche Vorteile bietet die 2-fache Ausführung?
Die integrierte 2-fache Funktionalität des AD 8213 YRMZ ermöglicht die gleichzeitige Messung von Strömen in zwei separaten Strompfaden. Dies reduziert die Anzahl der benötigten Bauteile, vereinfacht das Schaltungsdesign, spart Platz auf der Leiterplatte und senkt die Systemkosten.
Ist der AD 8213 YRMZ für hohe Frequenzen geeignet?
Ja, mit einer Bandbreite von 500 kHz und einer hohen Stellzeit ist der AD 8213 YRMZ gut geeignet für die Erfassung und Verarbeitung von Signalen in Frequenzbereichen, die in vielen modernen Leistungselektronik- und Regelungsanwendungen vorkommen.
Welche Art von Shunt-Widerstand wird empfohlen?
Die Wahl des Shunt-Widerstands hängt von der maximal zu messenden Stromstärke und der gewünschten Genauigkeit ab. Ein präziser Widerstand mit niedrigem Temperaturkoeffizienten (TCR) ist für optimale Ergebnisse unerlässlich. Die Ausgangsspannung des Shunts muss innerhalb des Eingangsspannungsbereichs des Verstärkers liegen.
In welchen Umgebungen kann der AD 8213 YRMZ eingesetzt werden?
Dank seiner hohen Gleichtaktunterdrückung (CMRR) und guten Temperaturstabilität eignet sich der AD 8213 YRMZ hervorragend für anspruchsvolle industrielle Umgebungen, Automatisierungssysteme und Anwendungen mit potenziell hohen Gleichtaktspannungen.
Wie beeinflusst die geringe Offset-Spannung die Messung?
Eine sehr geringe Offset-Spannung ist entscheidend für die genaue Messung von kleinen Strömen. Sie minimiert den Fehler, der durch die Verstärkung des internen Offset-Offsets entsteht, und ermöglicht so eine präzisere Erfassung von Strömen im unteren Milliamperé-Bereich.
