AD 7785 BRUZ – Präzise Analog-Digital-Wandlung für anspruchsvolle Anwendungen

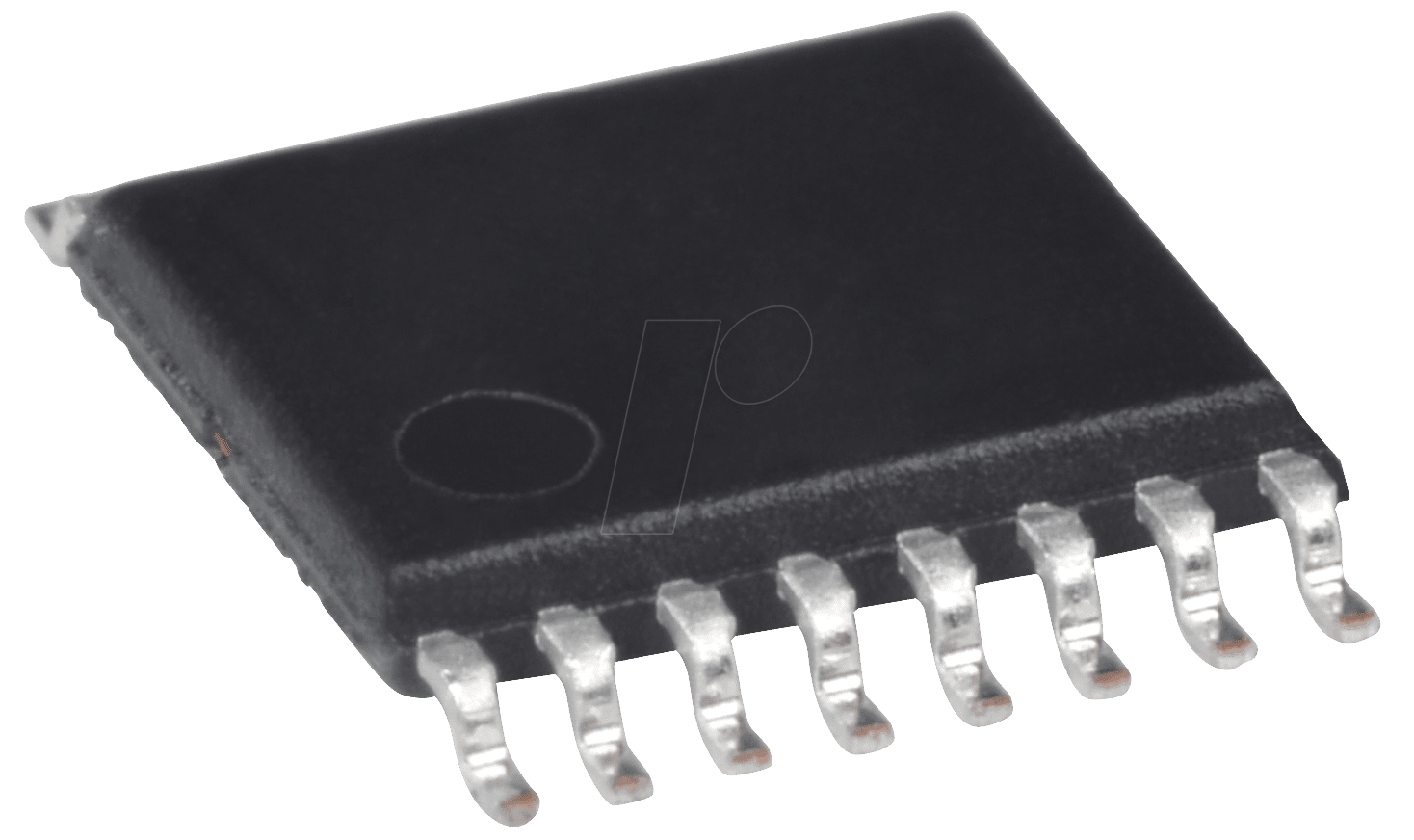

Sie suchen nach einer zuverlässigen und hochpräzisen Lösung zur Umwandlung analoger Signale in digitale Daten für Ihre anspruchsvollen Elektronikprojekte oder industriellen Anwendungen? Der AD 7785 BRUZ – ein fortschrittlicher 20-Bit, 3-Kanal A/D-Wandler im kompakten TSSOP-16-Gehäuse – ist die ideale Wahl für Ingenieure, Entwickler und Systemintegratoren, die höchste Genauigkeit und Zuverlässigkeit benötigen. Dieses Bauteil löst die Herausforderung, subtile analoge Messwerte mit digitaler Präzision zu erfassen und ermöglicht so die Entwicklung leistungsfähiger Mess- und Steuerungssysteme, die auf exakten Daten basieren.
Warum der AD 7785 BRUZ die überlegene Wahl ist
Im Gegensatz zu Standard-A/D-Wandlern, die oft Kompromisse bei Auflösung, Kanalanzahl oder Signalrauschverhältnis eingehen, bietet der AD 7785 BRUZ eine herausragende 20-Bit-Auflösung, die es ermöglicht, selbst kleinste Spannungsänderungen mit bemerkenswerter Genauigkeit zu detektieren. Mit drei integrierten Kanälen vereinfacht er zudem die Signalverarbeitung komplexer Messaufgaben, indem er die Erfassung mehrerer analoger Eingänge in einem einzigen Bauteil ermöglicht. Die fortschrittliche Delta-Sigma-Architektur minimiert das Quantisierungsrauschen und erzielt ein exzellentes Signal-Rausch-Verhältnis (SNR), was für präzise Messungen unerlässlich ist. Das TSSOP-16-Gehäuse sorgt für eine hohe Integrationsdichte auf der Leiterplatte, ohne dabei Kompromisse bei der elektrischen Leistung einzugehen.
Anwendungsgebiete und technische Vorteile
Der AD 7785 BRUZ ist konzipiert für eine breite Palette von Anwendungen, bei denen höchste Messgenauigkeit von kritischer Bedeutung ist:
- Industrielle Automatisierung und Prozesssteuerung: Präzise Erfassung von Sensorwerten wie Temperatur, Druck, Durchfluss und Füllstand für optimierte Produktionsprozesse.
- Medizintechnik: Genaues Monitoring von physiologischen Signalen wie Blutdruck, EKG oder Sauerstoffsättigung, wo jede Nuance zählt.
- Messtechnik und Kalibrierung: Aufbau von hochpräzisen Messgeräten und Kalibratoren für Labore und Qualitätskontrolle.
- Laborinstrumentierung: Datenakquisition für wissenschaftliche Experimente und Forschungsarbeiten, die exakte Messergebnisse erfordern.
- Umweltmonitoring: Erfassung von Umweltparametern wie Luftqualität oder Wasserverschmutzung mit hoher Sensitivität.
Die Kernvorteile des AD 7785 BRUZ liegen in seiner Kombination aus hoher Auflösung, geringem Rauschen und Vielseitigkeit:
- 20-Bit Auflösung: Ermöglicht die Erfassung von feinsten Spannungsunterschieden, was für präzise Messungen unverzichtbar ist.
- 3-Kanal-Architektur: Reduziert die Komplexität des Schaltungsdesigns und spart Platz auf der Leiterplatte durch die Integration mehrerer analoger Eingänge.
- Delta-Sigma-Wandlung: Bietet ein hervorragendes Signal-Rausch-Verhältnis (SNR) und eine hohe Linearität, was zu verlässlichen Messergebnissen führt.
- Programmierbarer Gain-Verstärker (PGA): Ermöglicht die Anpassung des Eingangssignals an den vollen Messbereich des ADC, was die Nutzbarkeit für eine Vielzahl von Sensoren erweitert.
- Integrierter Spannungsreferenz: Vereinfacht das Systemdesign und verbessert die Stabilität der Referenzspannung.
- Niedriger Stromverbrauch: Ideal für batteriebetriebene Anwendungen und energieeffiziente Designs.
- Robustes TSSOP-16-Gehäuse: Bietet eine hohe Packungsdichte und gute thermische Eigenschaften für den Einsatz in verschiedenen Umgebungen.
Leistungsmerkmale des AD 7785 BRUZ
Der AD 7785 BRUZ repräsentiert den Stand der Technik in der Analog-Digital-Umwandlung für anspruchsvolle Anwendungen:
- Hohe Linearität: Die Delta-Sigma-Architektur gewährleistet eine exzellente lineare Charakteristik über den gesamten Eingangsspannungsbereich, was Verzerrungen minimiert.
- Geringes Rauschen: Durch interne Filterung und die Delta-Sigma-Technologie wird das Quantisierungsrauschen signifikant reduziert, was die erreichbare Messgenauigkeit erhöht.
- Flexibilität durch programmierbaren Gain: Der integrierte programmierbare Verstärker (PGA) ermöglicht die Anpassung der Verstärkung des Eingangssignals an die Anforderungen verschiedener Sensoren und Messbereiche. Dies erhöht die effektive Auflösung für kleine Signale.
- Integrierte Funktionen: Die Kombination aus A/D-Wandler, programmierbarem Verstärker und Referenzspannungsquelle reduziert die Anzahl externer Komponenten, was zu geringeren Systemkosten und einer kleineren Leiterplattengröße führt.
- Einfache Schnittstelle: Die digitale Schnittstelle ist optimiert für eine einfache Anbindung an Mikrocontroller und Prozessoren, was die Integrationszeit verkürzt.
Produkteigenschaften im Detail
| Merkmal | Spezifikation | Vorteil |
|---|---|---|
| A/D-Wandlungsarchitektur | 20-Bit Delta-Sigma | Hohe Auflösung und exzellentes Signal-Rausch-Verhältnis für präzise Messungen. |
| Kanalanzahl | 3 differentiell | Erfassung mehrerer analoger Signale mit einem einzigen Bauteil, reduziert Komplexität und Kosten. |
| Eingangsbereich | Programmierbar (typisch ±VREF/Gain) | Flexibilität für den Anschluss verschiedenster Sensortypen und Messbereiche. |
| Stromversorgung | Einzelne Versorgung (typisch 2.7V – 5.25V) | Ermöglicht den Einsatz in einer breiten Palette von Elektroniksystemen, einschließlich mobiler und batteriebetriebener Geräte. |
| Stromaufnahme | Gering (typisch <1mA im Betrieb) | Ideal für energieeffiziente Designs und Anwendungen mit begrenzter Energieversorgung. |
| Betriebstemperaturbereich | Industriell (typisch -40°C bis +125°C) | Sicherer Einsatz in rauen Umgebungsbedingungen und anspruchsvollen Industrieanwendungen. |
| Gehäusetyp | TSSOP-16 | Kompakte Bauform für hohe Integrationsdichte auf der Leiterplatte. |
| Digitalinterface | SPI-kompatibel | Einfache Anbindung an Mikrocontroller und Prozessoren. |
FAQ – Häufig gestellte Fragen zu AD 7785 BRUZ – A/D-Wandler, 20-bit, 3-Kanal, TSSOP-16
Was ist die Hauptanwendung für den AD 7785 BRUZ?
Der AD 7785 BRUZ eignet sich hervorragend für Anwendungen, die eine hochpräzise Messung analoger Signale erfordern, wie z.B. in der industriellen Automatisierung, Medizintechnik, Messtechnik und im Laborbereich.
Wie wirkt sich die 20-Bit-Auflösung auf meine Messungen aus?
Die 20-Bit-Auflösung bedeutet, dass der Wandler das Eingangssignal in 2^20 = 1.048.576 diskrete Stufen unterteilen kann. Dies ermöglicht die Erfassung sehr feiner Spannungsunterschiede, was für präzise Messungen von geringen Signalen oder zur Detektion subtiler Veränderungen unerlässlich ist.
Kann der AD 7785 BRUZ verschiedene Arten von Sensoren verarbeiten?
Ja, dank des programmierbaren Gain-Verstärkers (PGA) kann der AD 7785 BRUZ Eingangssignale mit unterschiedlichen Amplituden verarbeiten, was ihn vielseitig für den Anschluss einer breiten Palette von Sensoren macht, einschließlich solcher mit kleinen Ausgangssignalen.
Ist die Integration des AD 7785 BRUZ in ein bestehendes System kompliziert?
Nein, die SPI-kompatible digitale Schnittstelle und die integrierten Funktionen wie die Spannungsreferenz vereinfachen die Anbindung an gängige Mikrocontroller und Prozessoren erheblich und reduzieren den Aufwand für die Schaltungsentwicklung.
Welche Stromversorgungsanforderungen hat der AD 7785 BRUZ?
Der Wandler benötigt typischerweise eine einzelne Versorgung im Bereich von 2.7V bis 5.25V, was ihn kompatibel mit vielen gängigen digitalen Logikpegeln und Stromversorgungssystemen macht.
Wie wichtig ist die Delta-Sigma-Architektur für die Leistung des Bauteils?
Die Delta-Sigma-Architektur ist entscheidend für die hohe Auflösung und das exzellente Signal-Rausch-Verhältnis (SNR) des AD 7785 BRUZ. Sie reduziert Quantisierungsrauschen und ermöglicht eine lineare Umwandlung, was zu verlässlichen und genauen Messergebnissen führt.
Welche Vorteile bietet das TSSOP-16-Gehäuse?
Das TSSOP-16-Gehäuse ist eine kompakte Oberflächenmontage-Technologie, die eine hohe Packungsdichte auf der Leiterplatte ermöglicht. Dies ist besonders vorteilhaft in Designs, wo Platzbeschränkungen eine Rolle spielen, ohne dabei Kompromisse bei der elektrischen Leistung einzugehen.
