Präzision für Anspruchsvolle: AD 7730 BNZ – AD-Brückenwandler, PDIP-24 für Industrie & Labor
Der AD 7730 BNZ – AD-Brückenwandler, PDIP-24 ist die optimale Lösung für Entwickler und Ingenieure, die eine hochpräzise Signalaufbereitung für Wägezellen und andere brückenförmige Sensoren benötigen. Er löst das Problem der Umwandlung kleinster Differenzsignale in digitale Werte, die von Mikrocontrollern oder Datenerfassungssystemen weiterverarbeitet werden können. Dieses Bauteil ist ideal für anspruchsvolle Anwendungen in industriellen Automatisierungssystemen, medizinischen Geräten, präzisen Messinstrumenten und Laborausrüstung, wo höchste Genauigkeit und Zuverlässigkeit unerlässlich sind.
Überragende Leistung und Zuverlässigkeit des AD 7730 BNZ
Der AD 7730 BNZ unterscheidet sich von Standardlösungen durch seine integrierte Architektur, die externe Komponenten reduziert und die Komplexität des Designs minimiert. Seine herausragende Linearität und der geringe Offset sorgen für exakte Messergebnisse, selbst bei geringsten Eingangssignalen. Im Vergleich zu diskreten Lösungsansätzen oder weniger spezialisierten AD-Wandlern bietet der AD 7730 BNZ eine überlegene Performance in Bezug auf Rauschunterdrückung, Langzeitstabilität und präzise Kalibrierung, was ihn zur bevorzugten Wahl für kritische Messaufgaben macht.
Kernfunktionalitäten und Technische Vorteile
Der AD 7730 BNZ ist ein hochintegrierter 24-Bit-Sigma-Delta-Analog-Digital-Wandler (ADC), der speziell für die präzise Erfassung von Sensorsignalen entwickelt wurde. Seine Hauptaufgabe ist die Umwandlung des analogen Ausgangssignals von Brückensensoren, wie sie in Wägezellen, Drucksensoren oder Dehnungsmessstreifen verwendet werden, in ein digitales Format. Dies geschieht mit einer außergewöhnlich hohen Auflösung und Genauigkeit.
- Integrierter Signalpfad: Der Baustein vereint einen programmierbaren Verstärker (PGA) mit einem Low-Pass-Filter und dem eigentlichen Sigma-Delta-ADC. Dies reduziert die Notwendigkeit externer Komponenten und vereinfacht das Schaltungsdesign erheblich.
- Hohe Auflösung und Genauigkeit: Mit 24 Bit effektiver Auflösung liefert der AD 7730 BNZ selbst kleinste Signaländerungen präzise. Dies ist entscheidend für Anwendungen, die eine hohe Empfindlichkeit erfordern.
- Programmierbarer Verstärkungsfaktor (PGA): Der integrierte PGA ermöglicht die Anpassung der Eingangsempfindlichkeit an unterschiedliche Sensor-Ausgangspegel. Dies erhöht die Flexibilität des Systems.
- Low-Drift-Referenzspannung: Die hohe Stabilität der internen Referenzspannung trägt maßgeblich zur Langzeitgenauigkeit der Messungen bei und minimiert temperaturempfindliche Abweichungen.
- Low-Power-Betrieb: Der AD 7730 BNZ ist für energieeffiziente Anwendungen konzipiert, was ihn für batteriebetriebene oder stromsparende Systeme attraktiv macht.
- Digitale Kalibrierungsfunktionen: Der Baustein unterstützt digitale Kalibrierroutinen, die eine einfache und präzise Systemkalibrierung ermöglichen und somit die Messgenauigkeit im Feld optimieren.
- Serielle Schnittstelle: Die serielle Datenausgabe (SPI-kompatibel) ermöglicht eine einfache Anbindung an Mikrocontroller und Digitale Signalprozessoren (DSPs).
Einsatzgebiete und Anwendungsbeispiele
Die Vielseitigkeit und Präzision des AD 7730 BNZ eröffnen eine breite Palette von Anwendungsmöglichkeiten:
- Industrielle Wägesysteme: Präzise Wiegungen in Produktionslinien, Qualitätskontrolle und Materialdurchsatzmessungen.
- Prozessüberwachung: Messung von Druck, Kraft und Durchflussraten in industriellen Anlagen, wo genaue Regelung unerlässlich ist.
- Medizintechnik: Patientenwaagen, Intensivbetten mit integrierter Wägefunktion, Dialysegeräte und präzise Dosiersysteme.
- Laborinstrumente: Hochpräzisionswaagen, analytische Geräte, Materialprüfsysteme und Umweltmesstechnik.
- Automobilindustrie: Sensorik für Airbag-Systeme, Reifendruckkontrollsysteme (TPMS) und adaptive Fahrwerksregelung.
- Umweltmesstechnik: Sensoren zur Erfassung von Niederschlag, Schneehöhe oder anderen physikalischen Parametern, die eine hohe Genauigkeit erfordern.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | 24-Bit Sigma-Delta Analog-Digital-Wandler (ADC) |
| Anwendungsbereich | Brückenwandler, Wägezellen, Drucksensoren, Dehnungsmessstreifen |
| Kanäle | 1 Differenzkanaleingang |
| Auflösung | 24 Bit (effektiv) |
| Schnittstelle | Seriell (SPI-kompatibel) |
| Programmierbarer Verstärker (PGA) | Ja, konfigurierbar für verschiedene Eingangssignale |
| Rauscharmut | Sehr geringes Eigenrauschen für präzise Messungen |
| Betriebsspannung | Flexibel, typisch 5V oder duale Spannungsversorgung je nach Konfiguration |

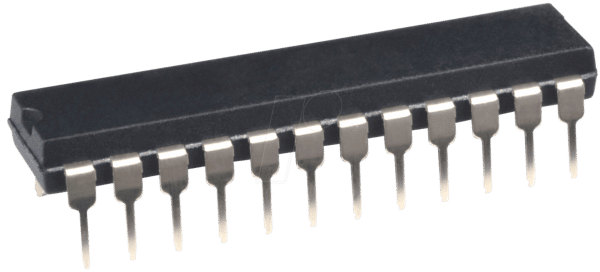

| Gehäuseform | PDIP-24 (Dual In-line Package mit 24 Pins) |
| Kalibrierfähigkeit | Unterstützung für digitale Kalibrierroutinen |
| Temperaturdrift | Geringer Temperaturkoeffizient für stabile Messergebnisse über einen weiten Temperaturbereich |
| Material & Haptik (des Bauteils selbst) | Standardmäßige Halbleiter-Materialien (Silizium-basiert) mit robuster Verkapselung für industrielle Umgebungen. Die Haptik ist typisch für elektronische Bauteile in PDIP-Gehäusen, die für die Lötmontage auf Leiterplatten vorgesehen sind. |
| Design-Merkmale | Vollständig integrierter Signalpfad, der die Komplexität des externen Schaltungsdesigns minimiert und Platz auf der Leiterplatte spart. |
FAQ – Häufig gestellte Fragen zu AD 7730 BNZ – AD-Brückenwandler, PDIP-24
Was ist die Hauptfunktion des AD 7730 BNZ?
Der AD 7730 BNZ ist ein hochpräziser 24-Bit Sigma-Delta Analog-Digital-Wandler (ADC), der speziell für die Erfassung und Umwandlung von analogen Signalen von Brückensensoren, wie Wägezellen und Drucksensoren, in digitale Daten entwickelt wurde.
Für welche Anwendungen ist der AD 7730 BNZ am besten geeignet?
Er ist ideal für präzise Messanwendungen in der Industrie (Automatisierung, Qualitätskontrolle), Medizintechnik (Patientenwaagen, Dosiersysteme), Labortechnik (Hochpräzisionswaagen) und anderen Bereichen, wo höchste Genauigkeit und Zuverlässigkeit bei der Erfassung kleiner Signale gefordert sind.
Welche Vorteile bietet die Verwendung eines integrierten PGA?
Der integrierte programmierbare Verstärker (PGA) im AD 7730 BNZ ermöglicht es, die Empfindlichkeit des Eingangssignals an die spezifischen Anforderungen der jeweiligen Anwendung und des Sensors anzupassen. Dies reduziert die Notwendigkeit externer Verstärkerschaltungen und vereinfacht das Design.
Wie wird der AD 7730 BNZ mit einem Mikrocontroller verbunden?
Der AD 7730 BNZ verfügt über eine serielle Schnittstelle, die SPI-kompatibel ist. Dies ermöglicht eine einfache und standardisierte Anbindung an die meisten gängigen Mikrocontroller und digitalen Signalprozessoren über wenige Datenleitungen.
Ist der AD 7730 BNZ für den Einsatz in rauen Umgebungen geeignet?
Das PDIP-Gehäuse bietet eine gewisse Robustheit, und die grundlegenden Spezifikationen des Bauteils sind auf Zuverlässigkeit ausgelegt. Für extrem raue Umgebungen (extreme Temperaturen, Feuchtigkeit, starke Vibrationen) sind jedoch zusätzliche Schutzmaßnahmen auf der Leiterplattenschaltung und im Gehäuse des Gesamtsystems erforderlich.
Wie wichtig ist die Referenzspannung für die Genauigkeit des AD 7730 BNZ?
Die Referenzspannung ist von entscheidender Bedeutung für die Genauigkeit des AD 7730 BNZ. Eine stabile und präzise Referenzspannung gewährleistet, dass die Umwandlung des analogen Signals in ein digitales Format konsistent und korrekt erfolgt. Der Baustein selbst verfügt über eine integrierte Referenz, die für viele Anwendungen ausreichend stabil ist, aber für höchste Präzision kann auch eine externe, hochstabile Referenzquelle in Betracht gezogen werden.
Was bedeutet „Sigma-Delta-Wandler“ im Kontext des AD 7730 BNZ?
Sigma-Delta (ΣΔ) ist eine spezielle Art von Analog-Digital-Wandlertechnologie, die durch Übersampeln und digitale Filterung eine sehr hohe Auflösung und hervorragende Linearität erreicht. Sie eignet sich besonders gut für die präzise Messung von langsam variierenden Signalen, wie sie von Brückensensoren kommen, und minimiert dabei das Rauschen.
