Maximale Präzision und Vielseitigkeit: Der AD 7298 B A/D-Wandler für anspruchsvolle Elektronikanwendungen
Der AD 7298 B A/D-Wandler mit seiner 12-Bit Auflösung und 8 Kanälen adressiert präzise die Notwendigkeit einer akkuraten Datenerfassung in komplexen Systemen. Entwickelt für Ingenieure und Entwickler, die eine zuverlässige Konvertierung analoger Signale in digitale Daten benötigen, übertrifft dieser A/D-Wandler Standardlösungen durch seine hohe Genauigkeit, integrierte Funktionalität und sein kompaktes LFCSP-Gehäuse.
Überlegene Leistung durch fortschrittliche Technologie
Der AD 7298 B ist mehr als nur ein A/D-Wandler; er repräsentiert eine integrierte Lösung, die Entwicklungszeit verkürzt und die Systemleistung optimiert. Seine 12-Bit Auflösung ermöglicht die Erfassung feiner Signalunterschiede, was für präzise Messungen in industriellen Steuerungen, Messtechnik und Audioanwendungen unerlässlich ist. Im Vergleich zu älteren oder weniger spezialisierten Bauteilen bietet der AD 7298 B eine verbesserte Signal-Rausch-Verhältnis (SNR) und eine reduzierte Nichtlinearität, was zu verlässlicheren Messergebnissen führt. Die Achtkanalfunktionalität erlaubt die gleichzeitige Erfassung mehrerer analoger Signale mit einem einzigen Baustein, wodurch die Komplexität von Schaltungen reduziert und Platz gespart wird.
Schlüsselvorteile des AD 7298 B A/D-Wandlers
- Hohe Auflösung: 12-Bit Konvertierung liefert eine feingranulare digitale Darstellung analoger Signale, ideal für präzise Messungen.
- Mehrkanal-Erfassung: Acht unabhängige Kanäle ermöglichen die parallele Verarbeitung mehrerer analoger Eingänge, was die Systemeffizienz steigert.
- Kompaktes LFCSP-Gehäuse: Das Lead Frame Chip Scale Package (LFCSP) sorgt für eine geringe Bauhöhe und minimiert den Platzbedarf auf der Platine, was für kompakte Designs von Vorteil ist.
- Verbesserte Genauigkeit: Geringe integrale Nichtlinearität (INL) und differentieller Nichtlinearität (DNL) gewährleisten eine hohe Messgenauigkeit über den gesamten Erfassungsbereich.
- Geringer Stromverbrauch: Optimiert für energieeffiziente Anwendungen, ohne Kompromisse bei der Leistung.
- Schnelle Konvertierungsrate: Ermöglicht die Erfassung von sich schnell ändernden Signalen, essentiell für dynamische Systeme.
- Flexible Spannungsversorgung: Kompatibel mit einer Vielzahl von Versorgungsschienen, was die Integration in bestehende Designs erleichtert.
Detaillierte Produktdaten und Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | A/D-Wandler (Analog-Digital-Wandler) |
| Modellbezeichnung | AD 7298 B |
| Auflösung | 12-Bit |
| Anzahl der Kanäle | 8 |

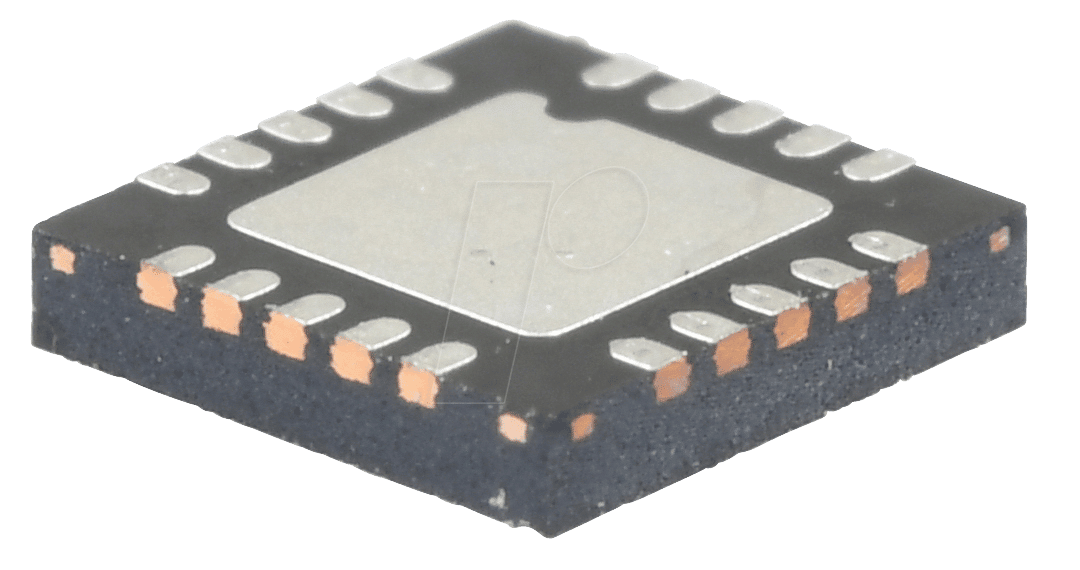

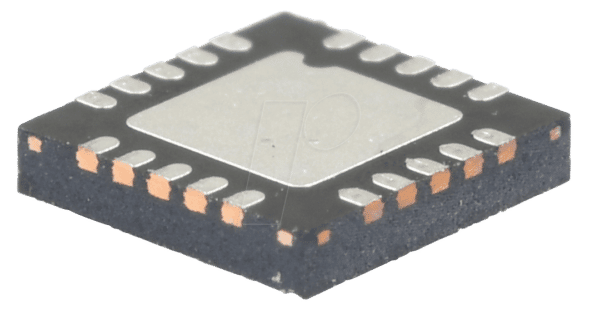

| Gehäusetyp | LFCSP-20 (Lead Frame Chip Scale Package) |
| Konvertierungszeit | Typischerweise < 1 µs pro Kanal, abhängig von der Konfiguration und Taktfrequenz. Bietet schnelle Datenerfassung für dynamische Signale. |
| Genauigkeit (INL/DNL) | Exzellente lineare Eigenschaften mit typischen Werten von ±1 LSB (Least Significant Bit), was eine hohe Messpräzision garantiert. |
| Eingangsbereich | Flexibel, unterstützt verschiedene analoge Signalspannungen durch integrierte Verstärkungsoptionen oder externe Beschaltung. |
| Versorgungsspannung | Breiter Betriebsbereich, typischerweise im Bereich von 2.5V bis 5.5V, ermöglicht die Anpassung an verschiedene Systemanforderungen. |
| Schnittstelle | Serielle Schnittstelle (z.B. SPI-kompatibel), die eine einfache Anbindung an Mikrocontroller und Prozessoren ermöglicht. |
| Anwendungsgebiete | Industrielle Automatisierung, Messtechnik, medizinische Geräte, Audio- und Video-Signalverarbeitung, Datenlogger und IoT-Anwendungen. |
| Betriebstemperaturbereich | Erweiterter Bereich für robuste Umgebungen, oft von -40°C bis +125°C, um Zuverlässigkeit unter extremen Bedingungen zu gewährleisten. |
Anwendungsbereiche und technische Tiefe
Die Vielseitigkeit des AD 7298 B ermöglicht seinen Einsatz in einer breiten Palette von Elektronikanwendungen. In der industriellen Automatisierung wird er zur präzisen Erfassung von Sensordaten wie Temperatur, Druck oder Füllständen eingesetzt. Die 12-Bit Auflösung erlaubt die Erkennung kleinster Schwankungen, was für die Feinsteuerung von Prozessen unerlässlich ist. Für die Messtechnik bietet der AD 7298 B eine kostengünstige und hochpräzise Lösung für die Digitalisierung von analogen Messsignalen, sei es in Oszilloskopen, Spektrumanalysatoren oder Datenloggern. Im Bereich der Medizintechnik ermöglicht er die exakte Erfassung physiologischer Signale, wo Zuverlässigkeit und Genauigkeit von größter Bedeutung sind. Das LFCSP-Gehäuse ist dabei ein entscheidender Vorteil für den Einsatz in kompakten und miniaturisierten Geräten, die in der modernen Elektronik allgegenwärtig sind. Die integrierten Pufferverstärker und die interne Referenzspannungsquelle minimieren die Notwendigkeit externer Komponenten, was die Systemkomplexität reduziert und die Kosten senkt.
Häufig gestellte Fragen (FAQ) zu AD 7298 B – A/D-Wandler, 12-bit, 8-Kanal, LFCSP-20
Was bedeutet die 12-Bit Auflösung konkret für die Messgenauigkeit?
Die 12-Bit Auflösung bedeutet, dass der A/D-Wandler ein analoges Eingangssignal in 2^12 = 4096 diskrete digitale Werte umwandeln kann. Je größer die Anzahl der diskreten Werte, desto feiner kann das analoge Signal abgebildet werden. Dies führt zu einer höheren Genauigkeit und ermöglicht die Erfassung kleiner Signaländerungen, die bei geringeren Auflösungen verloren gehen würden. Für eine Spannungsbereich von z.B. 0-5V entspricht dies einer Schrittweite von etwa 1.22 mV.
Wie unterscheidet sich das LFCSP-Gehäuse von herkömmlichen Gehäusen für A/D-Wandler?
LFCSP (Lead Frame Chip Scale Package) ist ein sehr kompaktes, oberflächenmontierbares Gehäuse, das sich durch seine geringe Bauhöhe und kleine Grundfläche auszeichnet. Im Vergleich zu herkömmlichen DIP- oder SOIC-Gehäusen bietet LFCSP eine bessere elektrische Performance durch kürzere Leiterbahnen und eine verbesserte thermische Ableitung. Es ist ideal für Anwendungen, bei denen Platzersparnis und hohe Integrationsdichte entscheidend sind.
Welche Art von Schnittstelle verwendet der AD 7298 B zur Kommunikation mit einem Mikrocontroller?
Der AD 7298 B verfügt typischerweise über eine serielle Schnittstelle, die mit digitalen Kommunikationsprotokollen wie SPI (Serial Peripheral Interface) kompatibel ist. Dies ermöglicht eine einfache und effiziente Datenübertragung zwischen dem A/D-Wandler und einem Mikrocontroller oder Prozessor mit nur wenigen digitalen Leitungen.
Kann der AD 7298 B analoge Signale mit unterschiedlichen Spannungspegeln verarbeiten?
Ja, der AD 7298 B ist so konzipiert, dass er analoge Eingangssignale innerhalb eines definierten Bereichs verarbeiten kann. Oftmals sind interne Verstärkungsoptionen oder eine flexible Eingangsspannungsbereichskonfiguration vorhanden, die es ermöglichen, Signale von verschiedenen Sensoren oder Signalquellen anzupassen. Die genauen Spezifikationen bezüglich des Eingangsspannungsbereichs sind im Datenblatt des Herstellers detailliert aufgeführt.
Welche Vorteile bietet die 8-Kanal-Funktionalität in Bezug auf die Systementwicklung?
Die integrierte 8-Kanal-Funktionalität reduziert die Notwendigkeit, mehrere einzelne A/D-Wandler für die Erfassung mehrerer analoger Signale zu verwenden. Dies vereinfacht das Schaltungsdesign, verringert die Anzahl der Bauteile, spart Platz auf der Leiterplatte und senkt die Gesamtsystemkosten. Es optimiert auch die Signalverarbeitung, da alle Kanäle von demselben präzisen Wandlungsmechanismus profitieren.
Ist der AD 7298 B für den Einsatz in Umgebungen mit hohen oder niedrigen Temperaturen geeignet?
Die meisten A/D-Wandler wie der AD 7298 B sind für einen erweiterten Betriebstemperaturbereich ausgelegt, der oft von -40°C bis +125°C reicht. Diese Robustheit macht sie für anspruchsvolle Umgebungen wie industrielle Anwendungen, Automotive oder Außensensoren geeignet, wo extreme Temperaturen auftreten können.
Wie beeinflusst der geringe Stromverbrauch des AD 7298 B die Geräte-Performance?
Ein geringer Stromverbrauch ist entscheidend für batteriebetriebene Geräte und energieeffiziente Designs. Der AD 7298 B minimiert den Energiebedarf, ohne die Leistung zu beeinträchtigen. Dies ermöglicht längere Betriebszeiten für portable Geräte, reduziert die Wärmeentwicklung im System und trägt zu einer insgesamt effizienteren und nachhaltigeren Elektronik bei.
