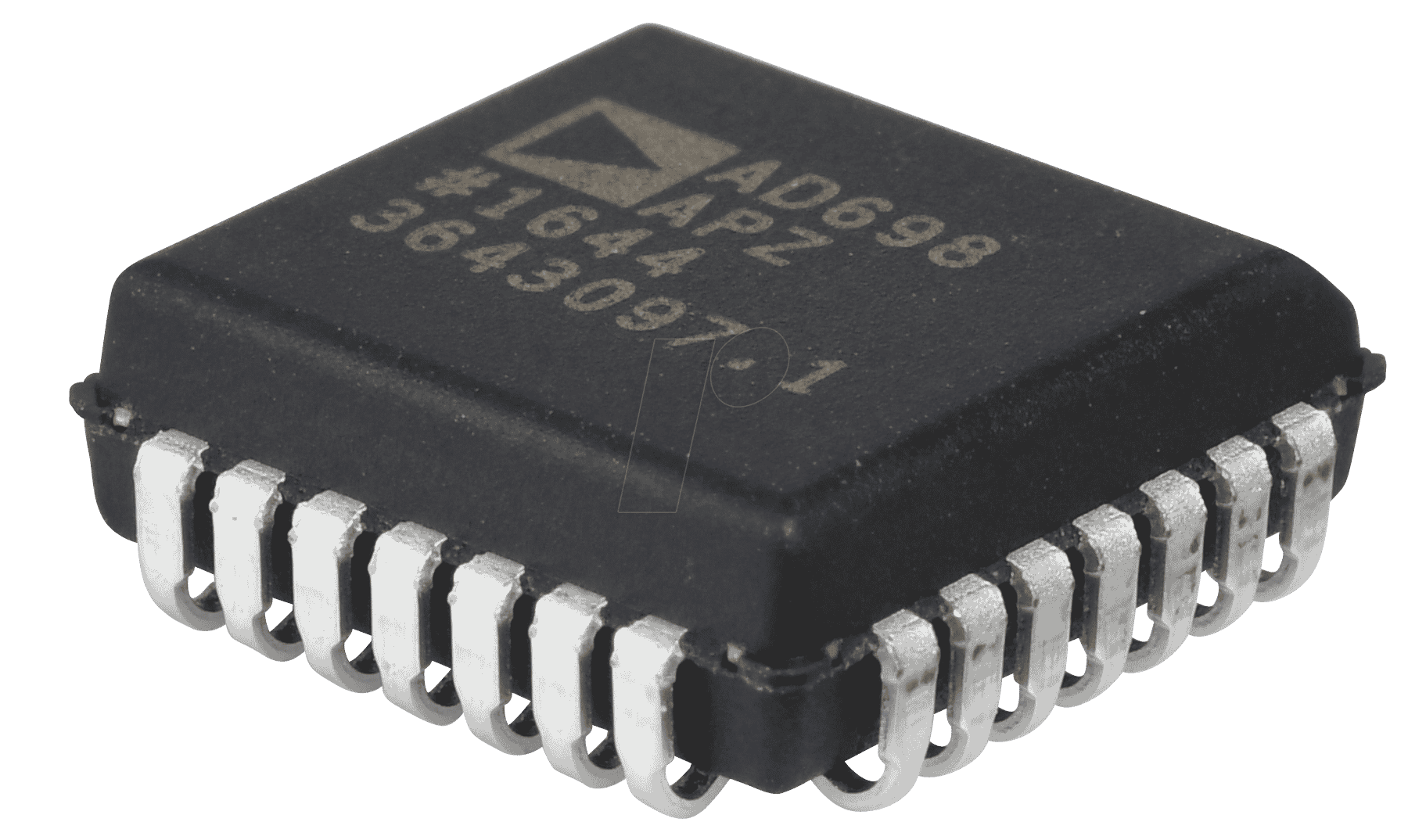

AD 698 APZ – Ihre Lösung für präzise LVDT-Signalaufbereitung
Der AD 698 APZ ist ein hochentwickelter Signalaufbereiter, der speziell für die präzise Verarbeitung von Signalen von Linearschwingungspotentiometern (LVDTs) konzipiert wurde. Wenn Sie in industriellen Automatisierungsanwendungen, Messtechnik oder Robotik arbeiten und höchste Genauigkeit bei der Messung von linearen Verschiebungen benötigen, bietet Ihnen der AD 698 APZ die zuverlässige und stabile Grundlage, die Sie für Ihre anspruchsvollen Projekte suchen. Dieses Bauteil übertrifft herkömmliche Analog-Digital-Wandler-Kombinationen durch seine integrierte Signalaufbereitung, die Rauschunterdrückung und Linearisierung bereits auf Chip-Ebene übernimmt und so eine überlegene Signalqualität liefert.
Maximale Präzision und Zuverlässigkeit durch integrierte LVDT-Aufbereitung
Der Kernvorteil des AD 698 APZ liegt in seiner spezialisierten Architektur, die darauf ausgelegt ist, die einzigartigen Eigenschaften von LVDT-Sensoren optimal zu nutzen. Im Gegensatz zu universellen ADC-Lösungen, die oft zusätzliche externe Komponenten für die LVDT-Signalwandlung erfordern und somit anfälliger für Rauschen und Interferenzen sind, integriert der AD 698 APZ alle notwendigen Funktionen auf kleinstem Raum. Dies führt zu einer signifikant reduzierten Komplexität des Schaltungsdesigns, vereinfachten Inbetriebnahme und einer gesteigerten Robustheit gegenüber Umwelteinflüssen. Die fortschrittliche Schaltungstechnik des AD 698 APZ minimiert Gleichtaktstörungen und sorgt für eine lineare Umwandlung des primären LVDT-Signals in ein praxistaugliches Ausgangssignal, das direkt von Mikrocontrollern oder Steuerungssystemen verarbeitet werden kann.
Schlüsselvorteile des AD 698 APZ
- Optimale LVDT-Signalverarbeitung: Speziell entwickelt für die Ansteuerung und Auswertung von LVDTs, gewährleistet dies eine erstklassige Genauigkeit und Linearität.
- Integrierte Signalaufbereitung: Reduziert den Bedarf an externen Bauteilen für Filterung, Verstärkung und Linearisierung, was zu geringeren Kosten und einer höheren Systemzuverlässigkeit führt.
- Hohe Störfestigkeit: Dank des ausgeklügelten Designs werden externe Störeinflüsse und Rauschen effektiv minimiert, was für präzise Messungen in anspruchsvollen Umgebungen unerlässlich ist.
- Plattformunabhängige Integration: Das standardisierte Ausgangssignal ermöglicht die einfache Anbindung an verschiedenste Mikrocontroller und SPS-Systeme.
- Kompakte Bauform: Die PLCC-28-Bauform ermöglicht eine platzsparende Integration in bestehende und neue Schaltungsdesigns.
- Reduzierte Systemkomplexität: Vereinfacht das Schaltungsdesign und die Inbetriebnahme, was Entwicklungszeiten verkürzt und die Kosten senkt.
- Verbesserte Messgenauigkeit: Durch die Minimierung von Signalverlusten und die direkte Signalverarbeitung wird die absolute Messgenauigkeit gegenüber herkömmlichen Lösungen gesteigert.
Technische Spezifikationen und Anwendungsbereiche
Der AD 698 APZ ist für seine Leistungsfähigkeit in anspruchsvollen industriellen Umgebungen bekannt. Die integrierte Schaltung vereinfacht die Anbindung von LVDTs, indem sie das Wechselspannungssignal, das vom LVDT ausgegeben wird, in ein Proportional-Gleichspannungssignal umwandelt. Dies geschieht durch eine Kombination aus Demodulation, Filterung und Verstärkung, die präzise auf die Charakteristiken von LVDTs abgestimmt ist. Die hohe Impedanz des primären Eingangskreises minimiert die Belastung des LVDT-Sensors selbst, was zu einer längeren Lebensdauer des Sensors und einer konstanteren Messqualität beitragen kann. Die Ausgangsspannung ist direkt proportional zur Position des LVDT-Kerns und somit ein exakter Indikator für die lineare Bewegung.
Der Einsatzbereich des AD 698 APZ erstreckt sich über verschiedenste Branchen, in denen präzise Wegmessungen unerlässlich sind:
- Industrielle Automatisierung: Überwachung von Positionen in Fertigungsstraßen, Werkzeugmaschinen, Stellantrieben und hydraulischen Systemen.
- Messtechnik und Kalibrierung: Aufbau von hochpräzisen Messsystemen für Längen, Dicken und Durchbiegungen.
- Robotik: Ermittlung der Gelenkpositionen und Endeffektor-Positionierung für verbesserte Steuerungsgenauigkeit.
- Luft- und Raumfahrt: Positionserfassung in Flugsteuerungen, Fahrwerkssystemen und Triebwerken, wo Zuverlässigkeit und Präzision von höchster Bedeutung sind.
- Medizintechnik: Präzise Positionsregelung in medizinischen Geräten wie Röntgengeräten, chirurgischen Robotern und Dosiersystemen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung / Spezifikation |
|---|---|
| Produkttyp | LVDT Signalaufbereiter |
| Modellbezeichnung | AD 698 APZ |
| Gehäuseform | PLCC-28 (Plastic Leaded Chip Carrier) – Ermöglicht Oberflächenmontage und hohe Integrationsdichte. |
| Funktion | Konvertiert LVDT-Ausgangssignale in ein lineares DC-Spannungssignal. Beinhaltet Demodulation, Filterung und Verstärkung. |
| Anschlussart | Oberflächenmontage (SMD), präzise definierte Lötpads für zuverlässige elektrische Verbindungen. |
| Betriebstemperaturbereich | Industrietauglich; typischerweise von -40°C bis +85°C (bitte spezifisches Datenblatt für exakte Grenzen prüfen). Gewährleistet zuverlässigen Betrieb unter widrigen Umgebungsbedingungen. |
| Stromversorgung | Dual-Versorgungsspannung (+/- 5V bis +/- 15V) für optimale Signalintegrität und großen Ausgangsdynamikbereich. |
| Ausgangssignal | Lineare Gleichspannung, proportional zur Position des LVDT-Kerns. Präzise kalibrierbar für spezifische LVDT-Sensoren und Messbereiche. |
| Signal-Rausch-Verhältnis (SNR) | Herausragend; die integrierte Filterung und das Design minimieren Rauschen, was zu präzisen Messungen selbst bei kleinsten Signalpegeln führt. |
| Linearität | Exzellente Linearität über den gesamten Messbereich des LVDT, typischerweise besser als 0,1%. |
FAQ – Häufig gestellte Fragen zu AD 698 APZ – LVDT, Signalaufbereiter, PLCC-28
Was ist ein LVDT und wofür wird er verwendet?
Ein LVDT (Linear Variable Differential Transformer) ist ein berührungsloser Sensor, der lineare Bewegungen in ein elektrisches Signal umwandelt. Er wird typischerweise verwendet, um die genaue Position von beweglichen Teilen in industriellen Anwendungen, Messtechnik und Robotik zu erfassen. Seine Hauptvorteile sind hohe Genauigkeit, unbegrenzte Lebensdauer (da berührungslos) und Robustheit gegenüber Umwelteinflüssen.
Warum ist der AD 698 APZ besser als eine Standard-ADC-Lösung für LVDTs?
Der AD 698 APZ ist speziell für LVDTs entwickelt und integriert alle notwendigen Funktionen wie Demodulation, Filterung und Verstärkung auf einem einzigen Chip. Standard-ADC-Lösungen benötigen oft mehrere externe Komponenten, um LVDT-Signale zu verarbeiten, was zu mehr Platzbedarf, höheren Kosten, komplexerem Design und potenziell schlechterer Signalqualität durch zusätzliche Verbindungen und Rauscheinkopplung führt. Der AD 698 APZ bietet eine kompaktere, effizientere und zuverlässigere Lösung.
Welche Arten von LVDTs können mit dem AD 698 APZ betrieben werden?
Der AD 698 APZ ist darauf ausgelegt, eine breite Palette von LVDT-Sensoren zu unterstützen. Dies schließt typischerweise LVDTs mit verschiedenen Primärspannungsanforderungen und Frequenzen ein, solange diese innerhalb der Spezifikationen des AD 698 APZ liegen. Es ist ratsam, das Datenblatt des AD 698 APZ für spezifische Kompatibilitätsdetails zu konsultieren.
Ist der AD 698 APZ für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, der AD 698 APZ ist für industrielle Anwendungen konzipiert und verfügt in der Regel über einen erweiterten Betriebstemperaturbereich (oft von -40°C bis +85°C), um den Anforderungen rauer Umgebungsbedingungen gerecht zu werden. Die integrierte Signalaufbereitung trägt ebenfalls zur Störfestigkeit bei, was ihn für den Einsatz in Fabrikhallen oder im Freien prädestiniert.
Welche Art von Ausgangssignal liefert der AD 698 APZ?
Der AD 698 APZ wandelt das LVDT-Signal in ein lineares Gleichspannungssignal (DC-Spannung) um. Dieses Ausgangssignal ist direkt proportional zur Position des LVDT-Kerns innerhalb seines Messbereichs. Dies ermöglicht eine einfache digitale Weiterverarbeitung durch Mikrocontroller oder andere Steuerungssysteme.
Welche Vorteile bietet die PLCC-28-Bauform?
Die PLCC-28-Bauform (Plastic Leaded Chip Carrier) ist eine Oberflächenmontage-Technologie (SMD). Dies ermöglicht eine sehr dichte Bestückung auf Leiterplatten und eine automatisierte Bestückung. Die kontaktierten Anschlüsse sind gut vor Umwelteinflüssen geschützt, was die Zuverlässigkeit der Verbindung erhöht.
Kann der AD 698 APZ einfach in ein bestehendes System integriert werden?
Ja, die Integration des AD 698 APZ ist in der Regel unkompliziert. Seine standardisierten Schnittstellen und die bereits integrierte LVDT-Signalaufbereitung reduzieren den externen Schaltungsaufwand erheblich. Dies ermöglicht eine schnelle und effiziente Integration in bestehende oder neu entwickelte Mess- und Steuerungssysteme.
