AD 630 JNZ – Hochpräziser Balanced Modulator/Demodulator für anspruchsvolle Signalverarbeitung
Der AD 630 JNZ ist die essenzielle Komponente für Entwickler und Ingenieure, die eine präzise und stabile Modulations- und Demodulationslösung für analoge Signale benötigen. Wenn Sie in Bereichen wie Telekommunikation, Messtechnik, wissenschaftlicher Instrumentation oder industrieller Automatisierung arbeiten und eine zuverlässige Signaltransformation ohne unerwünschte Nebeneffekte wie Drift oder Signalverzerrung suchen, ist dieser IC Ihre überlegene Wahl. Er löst das Problem der komplexen Signalaufbereitung durch eine integrierte und extrem lineare Schaltung, die Standardlösungen durch ihre Robustheit und Leistung bei weitem übertrifft.
Das Herzstück präziser Signaltransformation: Warum AD 630 JNZ?
Der AD 630 JNZ hebt sich von generischen Modulatoren und Demodulatoren durch seine charakteristische „balanced“ Architektur ab. Diese Bauweise minimiert effektiv die unerwünschten Gleichspannungsoffsets und Unterdrückt Träger-Leckagen signifikant, was zu einer sauberen und reinen Signalaufbereitung führt. Im Gegensatz zu simplen analogen Schaltern oder weniger integrierten ICs bietet der AD 630 JNZ eine außergewöhnliche Linearität über einen breiten Dynamikbereich. Dies bedeutet, dass Ihre modulierten und demodulierten Signale nicht nur korrekt übertragen werden, sondern auch ihre Integrität behalten, was für präzise Messungen und stabile Kommunikation unabdingbar ist. Die PDIP-20 Gehäuseform bietet zudem eine robuste und einfach zu integrierende Lösung für Ihre Prototypen und Serienfertigung.
Überlegene Leistung und integrierte Vorteile
Der AD 630 JNZ glänzt durch eine Reihe von technischen Vorteilen, die ihn zur ersten Wahl für anspruchsvolle Applikationen machen:
- Herausragende Carrier-Unterdrückung: Die balancierte Design-Philosophie des AD 630 JNZ gewährleistet eine exzellente Unterdrückung des Trägersignals im modulierten Ausgang und des Trägersignals im demodulierten Ausgang. Dies führt zu saubereren Ausgangssignalen und reduziert den Aufwand für nachgeschaltete Filterung.
- Hohe Linearität und geringe Verzerrung: Die interne Schaltung ist optimiert, um eine hohe Linearität über den gesamten Eingangsspannungsbereich zu gewährleisten. Dies minimiert die Erzeugung von harmonischen und nicht-harmonischen Verzerrungen, was für präzise Signalverarbeitung unerlässlich ist.
- Geringer Offset-Drift: Die temperaturkompensierte Konstruktion des AD 630 JNZ minimiert Drift-Effekte, die durch Temperaturschwankungen verursacht werden. Dies sorgt für stabile und wiederholbare Ergebnisse über einen weiten Temperaturbereich.
- Vielseitige Betriebsmodi: Der AD 630 JNZ kann sowohl als Modulator als auch als Demodulator konfiguriert werden, was ihn zu einer flexiblen Lösung für unterschiedliche Signalverarbeitungsaufgaben macht. Er kann auch als Synchronous Detector oder Phasen-empfindlicher Gleichrichter eingesetzt werden.
- Breiter Frequenzbereich: Der IC ist für den Betrieb in einem weiten Frequenzbereich ausgelegt, was ihn für eine Vielzahl von Kommunikations- und Messanwendungen geeignet macht.
- Einfache Ansteuerung: Die logikkompatiblen Steuereingänge ermöglichen eine einfache Anbindung an Mikrocontroller und andere digitale Logikschaltungen.
Technische Spezifikationen und Anwendungsgebiete
Der AD 630 JNZ ist ein Analog Devices Produkt, das für seine Qualität und Zuverlässigkeit bekannt ist. Er wird typischerweise in Anwendungen eingesetzt, bei denen eine hohe Signalintegrität und präzise Signaltransformation gefordert sind.
| Merkmal | Beschreibung |
|---|---|
| Typ | Balanced Modulator/Demodulator IC |

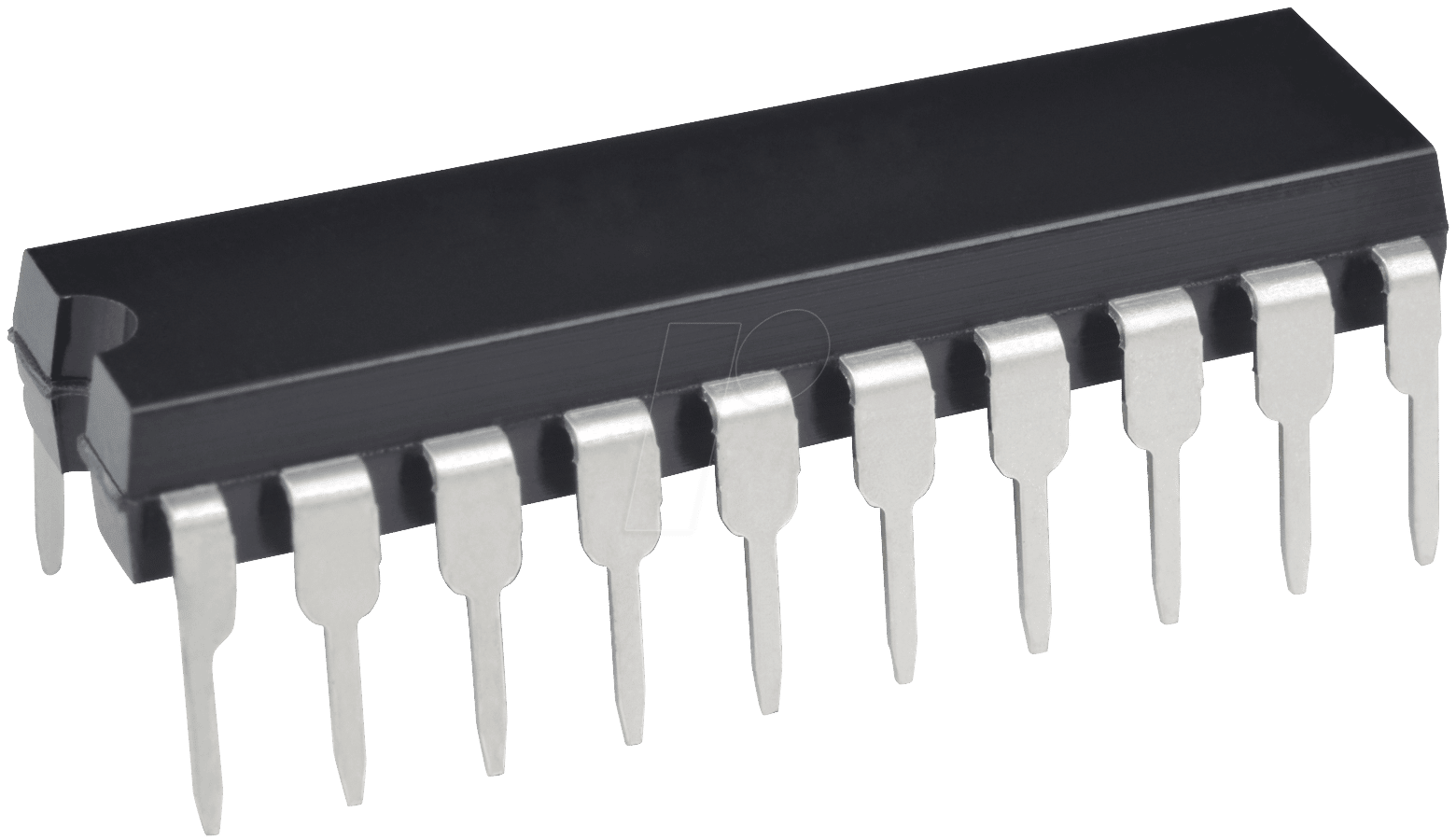

| Gehäuse | PDIP-20 (Plastic Dual In-line Package, 20 Pins) |
| Hersteller | Analog Devices (AD) |
| Betriebsmodi | Modulator, Demodulator, Synchronous Detector, Phasenempfindlicher Gleichrichter |
| Trägerunterdrückung (typisch) | > 50 dB bei DC bis 1 MHz |
| Eingangsbereiche | Bis zu ±10V für analoge Eingänge, logikkompatible Steuereingänge |
| Bandbreite | Bis zu 1 MHz (abhängig von der Konfiguration und den Signalpegeln) |
| Stromversorgung | ±4V bis ±15V (dual supply) |
Anwendungsbeispiele für den AD 630 JNZ
Die Vielseitigkeit des AD 630 JNZ eröffnet ein breites Spektrum an Einsatzmöglichkeiten:
- Telekommunikation: Implementierung von AM-Sendern und -Empfängern, Quadratur-Modulatoren und Demodulatoren für digitale Kommunikationssysteme.
- Messtechnik: Entwicklung von präzisen Signalgeneratoren, Lock-In-Verstärkern für niederfrequente Signale, Spektrumanalysatoren und Datenaufnahme-Systemen.
- Industrielle Automatisierung: Signalaufbereitung für Sensoren, Implementierung von Regelkreisen, die eine Phaseninformation benötigen, oder zur Unterdrückung von Störsignalen.
- Wissenschaftliche Forschung: Aufbau von Experimentalsystemen in Bereichen wie Physik, Akustik oder Optik, wo präzise Signalmanipulation und -analyse entscheidend sind.
- Audioverarbeitung: Einsatz in spezialisierten Audioeffekten oder zur Erzeugung komplexer Signalformen.
FAQ – Häufig gestellte Fragen zu AD 630 JNZ – Modulator-/Demodulator-IC, balanced, PDIP-20
Was ist der Hauptvorteil eines „balanced“ Modulators/Demodulators wie dem AD 630 JNZ?
Der Hauptvorteil eines „balanced“ Designs liegt in der signifikanten Reduzierung von unerwünschten Träger-Leckagen und Gleichspannungs-Offsets am Ausgang. Dies führt zu einem sauberen und reinen modulierten bzw. demodulierten Signal, was den Bedarf an aufwändiger nachgeschalteter Filterung minimiert und die Signalqualität verbessert.
Für welche Art von Signalen ist der AD 630 JNZ am besten geeignet?
Der AD 630 JNZ ist für die Verarbeitung analoger Signale konzipiert. Dies umfasst die Modulation eines Informationssignals auf einen Träger (Modulation) oder die Extraktion des Informationssignals aus einem modulierten Träger (Demodulation). Er eignet sich besonders gut für Anwendungen, die eine hohe Präzision und Linearität erfordern.
Kann der AD 630 JNZ sowohl zur Modulation als auch zur Demodulation verwendet werden?
Ja, der AD 630 JNZ ist ein vielseitiger Baustein, der sowohl in der Rolle eines Modulators als auch eines Demodulators konfiguriert werden kann. Darüber hinaus kann er auch als Synchronous Detector oder Phasen-empfindlicher Gleichrichter eingesetzt werden, was seine Flexibilität weiter erhöht.
Welche Stromversorgungsspannungen benötigt der AD 630 JNZ?
Der AD 630 JNZ erfordert eine symmetrische Dual-Supply-Spannungsversorgung, typischerweise im Bereich von ±4V bis ±15V. Dies ermöglicht eine flexible Anpassung an verschiedene Systemanforderungen und gewährleistet einen großen Dynamikbereich.
Ist der AD 630 JNZ für hohe Frequenzen geeignet?
Der AD 630 JNZ ist für einen breiten Frequenzbereich ausgelegt, mit einer Bandbreite, die bis zu 1 MHz reichen kann, abhängig von der spezifischen Anwendung und den verwendeten Signalpegeln. Für Frequenzen im Bereich von wenigen kHz bis zu etwa 1 MHz bietet er eine ausgezeichnete Leistung.
Was bedeutet die PDIP-20 Gehäuseform?
PDIP-20 steht für Plastic Dual In-line Package mit 20 Pins. Dies ist ein weit verbreitetes und robustes Gehäuseformat, das sich einfach auf Standard-Lochrasterplatinen oder in der Durchsteckmontage (Through-Hole Technology) auf Leiterplatten montieren lässt. Es bietet eine gute mechanische Stabilität und einfache Handhabung.
Benötige ich externe Komponenten, um den AD 630 JNZ in meinem Design zu verwenden?
Ja, wie bei den meisten integrierten Schaltkreisen sind für die vollständige Funktionalität des AD 630 JNZ externe Komponenten wie Widerstände, Kondensatoren und gegebenenfalls Induktivitäten erforderlich. Diese Komponenten werden zur Einstellung von Verstärkung, Zeitkonstanten und zur Filterung verwendet. Die genaue Konfiguration hängt von der spezifischen Applikation ab.
