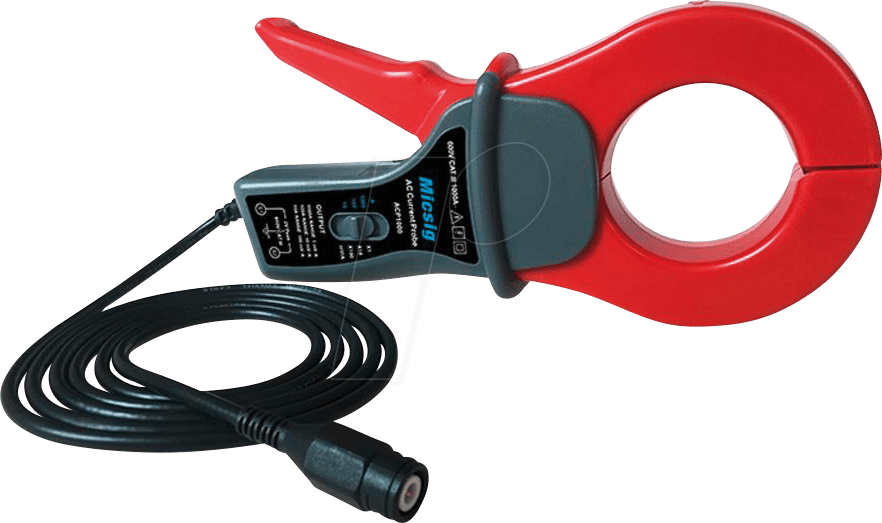

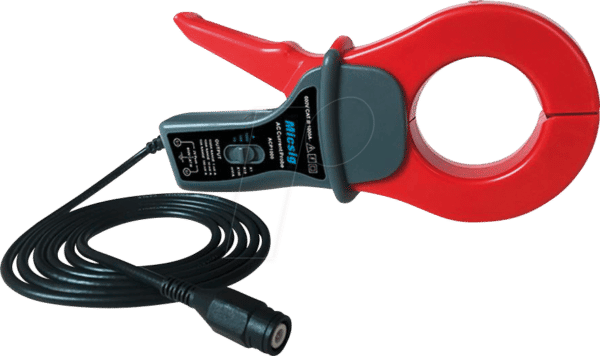

Präzise Strommessung im Frequenzbereich von 10–100 kHz mit dem ACP1000 Stromzangen-Tastkopf
Für Ingenieure, Techniker und anspruchsvolle Heimwerker, die präzise und zuverlässige Strommessungen im mittleren Frequenzbereich benötigen, bietet der ACP1000 Stromzangen-Tastkopf die ideale Lösung. Dieses spezialisierte Messinstrument überwindet die Einschränkungen herkömmlicher Stromzangen, die oft im Frequenzbereich abseits der Netzfrequenzen an Genauigkeit verlieren. Der ACP1000 ermöglicht eine fundierte Analyse von Wechselströmen bis 100 kHz, was ihn zum unverzichtbaren Werkzeug für die Fehlersuche in modernen elektronischen Schaltungen, die Analyse von Leistungselektronik und die Überwachung von industriellen Prozessen macht.
Überlegene Messgenauigkeit und Frequenzbandbreite
Im Vergleich zu Standard-Strommesszangen, die typischerweise nur für niedrige Frequenzen optimiert sind, zeichnet sich der ACP1000 durch seine erweiterte Frequenzbandbreite von 10 bis 100 kHz aus. Diese Fähigkeit ist entscheidend für die genaue Erfassung von Schaltvorgängen in Netzteilen, die Analyse von harmonischen Verzerrungen in Wechselrichtern oder die Messung von Motorsteuerungen. Die fortschrittliche Sensortechnologie und die optimierte Schaltungsarchitektur des ACP1000 minimieren Phasenverschiebungen und Amplitudenfehler, die bei höheren Frequenzen auftreten können. Dies resultiert in überlegener Messgenauigkeit, auf die Sie sich bei kritischen Analysen verlassen können. Die integrierte Signalaufbereitung sorgt für ein sauberes und repräsentatives Messsignal, das direkt an Ihr Oszilloskop oder Ihre Datenaufnahmeeinheit weitergeleitet wird.
Vielseitige Anwendungsbereiche für professionelle Ergebnisse
Der ACP1000 Stromzangen-Tastkopf ist konzipiert, um den vielfältigen Anforderungen moderner Messtechnik gerecht zu werden. Seine präzise Erfassung von Wechselströmen im Frequenzbereich von 10–100 kHz eröffnet neue Möglichkeiten:
- Analyse von Schaltnetzteilen (SMPS): Messen Sie präzise die Primär- und Sekundärströme, um Effizienz, Stabilität und EMI-Emissionen zu bewerten. Verstehen Sie das Verhalten von Hochfrequenzschaltreglern und optimieren Sie deren Design.
- Leistungselektronik-Diagnostik: Untersuchen Sie die Stromverläufe in Inverter- und Umrichteranwendungen, wie sie in der erneuerbaren Energietechnik (PV-Anlagen, Windkraft) oder in elektrischen Antriebssystemen zum Einsatz kommen.
- Motorsteuerungen und Frequenzumrichter: Analysieren Sie die Stromaufnahme von Elektromotoren unter variablen Lastbedingungen und Frequenzen, um die Performance zu optimieren und Schäden vorzubeugen.
- Entstörungs- und EMV-Messungen: Identifizieren Sie unerwünschte Hochfrequenzströme und deren Ursachen in komplexen elektronischen Systemen.
- Labor- und Forschungsumgebungen: Nutzen Sie die hohe Präzision für wissenschaftliche Experimente und die Entwicklung neuer Schaltungskonzepte.
- Industrielle Prozessüberwachung: Überwachen Sie Ströme in industriellen Automatisierungssystemen, die mit höheren Frequenzen arbeiten.
Technische Spezifikationen und herausragende Merkmale
Der ACP1000 Stromzangen-Tastkopf repräsentiert Spitzenleistung in Messtechnik-Hardware. Die sorgfältige Auswahl von Komponenten und die präzise Fertigung gewährleisten eine außergewöhnliche Leistungsfähigkeit:
| Eigenschaft | Beschreibung |
|---|---|
| Messbereich (AC Strom) | 10 mA bis 1000 A (effektiv, je nach Anschlusskabel und Einstellung) |
| Frequenzbereich | 10 Hz bis 100 kHz |
| Genauigkeit | Typisch besser als ±(2% des Messwerts + 5 mA) im relevanten Frequenzbereich, spezifische Angaben je nach Stromstärke und Frequenz können variieren. |
| Ausgangssignal | Spannungsausgang (z.B. 10 mV/A, 1 mV/A – je nach Modellvariante oder Einstellung) für einfache Integration mit Oszilloskopen und Datenloggern. |
| Anschluss | Standard BNC-Anschluss für universelle Kompatibilität mit Messgeräten. |
| Stromzangen-Öffnungsweite | Konzipiert für die Aufnahme von Kabeln und Leitern bis zu einem Durchmesser von ca. 50 mm, was eine flexible Anwendung in verschiedenen Umgebungen ermöglicht. |
| Isolationsspannung | Entwickelt nach relevanten Sicherheitsnormen für den Einsatz in professionellen Umgebungen. |
| Betriebstemperatur | Geeignet für typische Labor- und Industrieumgebungen (z.B. 0°C bis 50°C). |
Hervorragende Signalintegrität und Anwenderfreundlichkeit
Die Konstruktion des ACP1000 legt besonderen Wert auf die Signalintegrität. Die verwendete Ferritkern-Technologie in Kombination mit einer optimierten Wicklungsanordnung minimiert Streufelder und gewährleistet eine präzise Erfassung des tatsächlichen Stromflusses. Dies ist essenziell, um genaue Messergebnisse auch in Umgebungen mit starken elektromagnetischen Einflüssen zu erzielen. Die robuste Bauweise, gefertigt aus widerstandsfähigen Materialien, garantiert Langlebigkeit und Zuverlässigkeit im täglichen Einsatz. Die intuitive Handhabung und die klare Kennzeichnung der Anschlussmöglichkeiten erleichtern die schnelle Integration in bestehende Messaufbauten. Das klare und gut ablesbare Design der Zangenöffnung sowie die flexible Kabelführung runden das benutzerfreundliche Profil ab.
Technische Überlegenheit durch Materialwahl und Fertigung
Die Leistung des ACP1000 Stromzangen-Tastkopfs wird maßgeblich durch die Auswahl hochwertiger Materialien und präzise Fertigungsprozesse bestimmt. Der Kern besteht aus speziell behandeltem Ferritmaterial, das für seine geringen Hysterese-Verluste und hohe Permeabilität im gewünschten Frequenzbereich bekannt ist. Dies ermöglicht eine effiziente Umwandlung des magnetischen Flusses in ein elektrisches Signal bei gleichzeitiger Minimierung von Verzerrungen. Die Wicklungen sind mit isolierten, hochreinen Kupferdrähten ausgeführt, die für minimale ohmsche Verluste und eine hohe Strombelastbarkeit sorgen. Die äußere Ummantelung aus strapazierfähigem, isolierendem Kunststoff schützt die empfindliche Elektronik vor mechanischen Beschädigungen und gewährleistet die elektrische Sicherheit des Anwenders. Jeder einzelne Tastkopf durchläuft strenge Qualitätskontrollen und Kalibrierungen, um die spezifizierten Leistungswerte zu garantieren und eine reproduzierbare Messgenauigkeit über die gesamte Lebensdauer zu gewährleisten.
FAQ – Häufig gestellte Fragen zu ACP1000 – ACP1000 Stromzangen-Tastkopf, 10…100 kHz
Welche Art von Strom kann der ACP1000 messen?
Der ACP1000 Stromzangen-Tastkopf ist primär für die präzise Messung von Wechselströmen (AC) im spezifizierten Frequenzbereich von 10 Hz bis 100 kHz konzipiert. Er ist nicht zur Messung von Gleichströmen (DC) vorgesehen.
Kann der ACP1000 auch kleine Ströme messen?
Ja, der ACP1000 ermöglicht die Messung von Wechselströmen im Bereich von wenigen Milliampere bis hin zu 1000 Ampere, abhängig von der genauen Modellvariante und den Anschlussmöglichkeiten. Die hohe Empfindlichkeit im unteren Bereich ist eine seiner Stärken.
An welche Messgeräte kann der ACP1000 angeschlossen werden?
Dank seines Standard BNC-Anschlusses lässt sich der ACP1000 Stromzangen-Tastkopf problemlos an die meisten Oszilloskope, Multimeter mit entsprechender Eingangsbuchse oder Datenaufnahmeeinheiten anschließen, die einen Spannungs- oder Strommesseneingang mit entsprechender Bandbreite und Impedanz aufweisen.
Was bedeutet die Frequenzbandbreite von 10–100 kHz für meine Messungen?
Eine Frequenzbandbreite von 10–100 kHz bedeutet, dass der Tastkopf in der Lage ist, Wechselströme mit Frequenzen innerhalb dieses Bereichs genau zu erfassen und zu analysieren. Dies ist entscheidend für die Untersuchung von Schaltvorgängen in modernen elektronischen Geräten, die weit über die Netzfrequenz von 50/60 Hz hinausgehen.
Ist der ACP1000 für den Einsatz im Feld geeignet?
Ja, die robuste Bauweise und die sorgfältige Materialwahl machen den ACP1000 für den Einsatz in professionellen Umgebungen, einschließlich Labor, Werkstatt und teilweise auch für anspruchsvolle Feldanwendungen, geeignet. Die Isolationsspannung entspricht den relevanten Sicherheitsstandards für solche Einsätze.
Wie schütze ich den ACP1000 vor Beschädigung?
Es wird empfohlen, den Tastkopf gemäß den Anweisungen im Handbuch zu verwenden. Vermeiden Sie Überlastung über den spezifizierten Messbereich hinaus und schützen Sie das Gerät vor extremen Temperaturen, Feuchtigkeit und direkter mechanischer Beschädigung. Regelmäßige Kalibrierung durch qualifiziertes Personal gewährleistet die Langlebigkeit und Genauigkeit.
Was ist der Unterschied zwischen dem ACP1000 und einer einfachen Stromzange?
Der Hauptunterschied liegt in der Frequenzbandbreite und der damit verbundenen Genauigkeit. Einfache Stromzangen sind oft nur für niedrige Frequenzen (z.B. bis 1 kHz) optimiert und verlieren bei höheren Frequenzen an Genauigkeit. Der ACP1000 ist speziell für Messungen im erweiterten Frequenzbereich von 10–100 kHz ausgelegt, was präzisere Analysen in der Leistungselektronik und modernen Schaltungstechnik ermöglicht.
