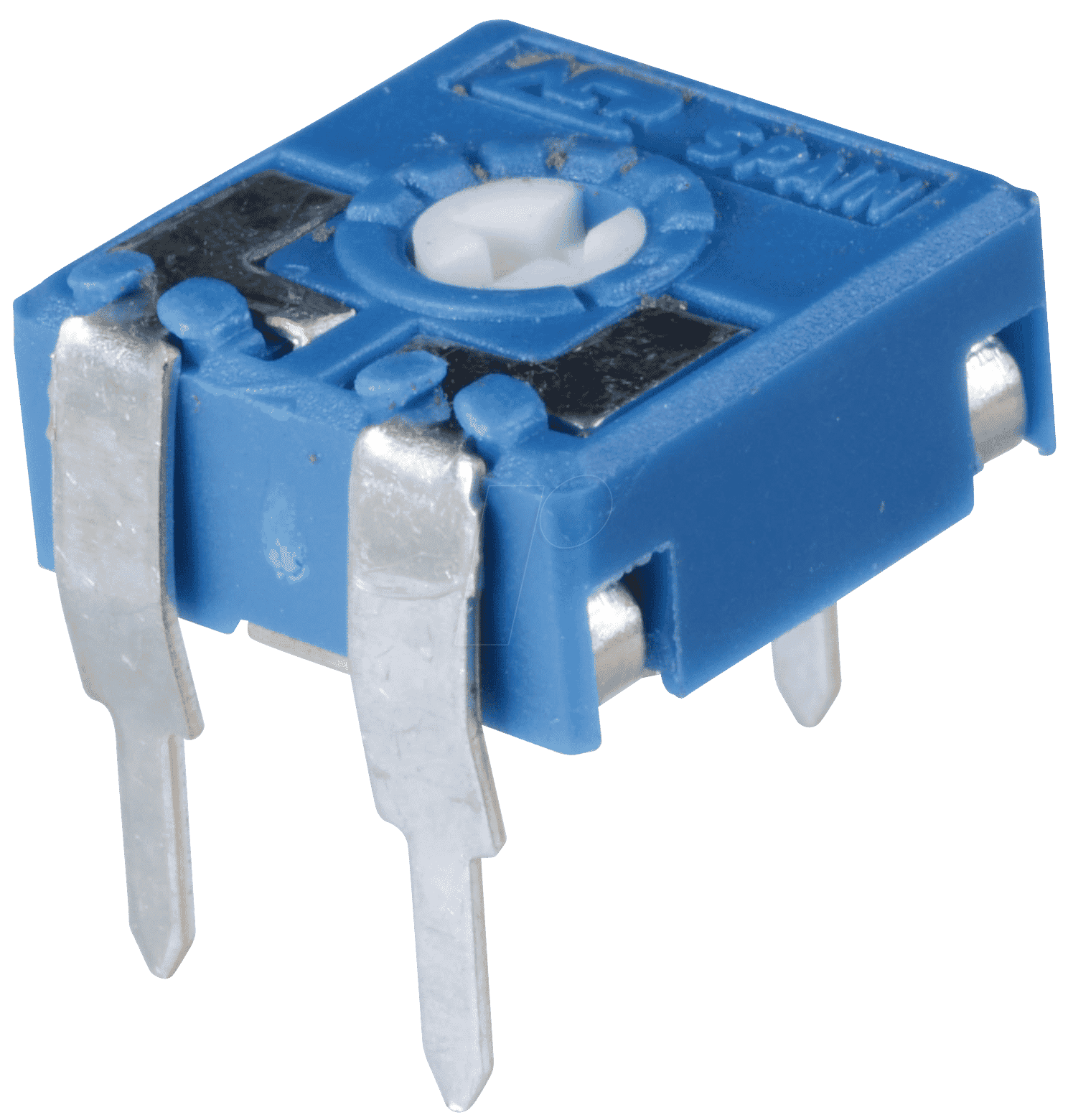

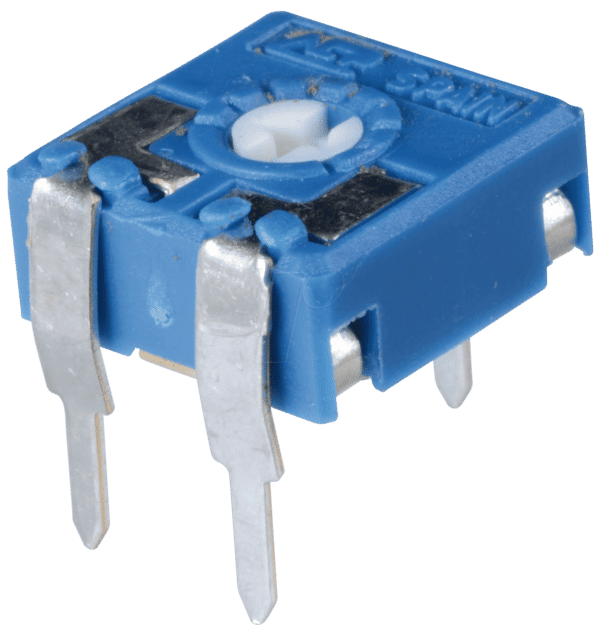

ACP 9-L 500 – Präzisions-Einstellpotentiometer für anspruchsvolle Schaltungen
Das ACP 9-L 500 Einstellpotentiometer löst das Problem unpräziser oder driftender Widerstandswerte in Ihrer elektronischen Schaltung. Es ist die ideale Lösung für Entwickler, Ingenieure und ambitionierte Hobbyisten, die eine zuverlässige und feinfühlige Einstellung von Parametern benötigen.
Warum das ACP 9-L 500 die überlegene Wahl ist
Herkömmliche Potentiometer leiden oft unter ungleichmäßiger Abnutzung, mechanischen Ungenauigkeiten und mangelnder Stabilität über die Zeit. Das ACP 9-L 500 setzt hier neue Maßstäbe durch seine hochwertige Konstruktion und präzise Fertigung, die eine außergewöhnliche Langlebigkeit und eine konsistente Leistung gewährleisten. Die liegende Bauform optimiert zudem den Platzbedarf auf Ihrer Platine und ermöglicht eine effiziente Wärmeabfuhr.
Konstruktion und Leistungsmerkmale
Das Herzstück des ACP 9-L 500 bildet ein hochwertiger Widerstandskörper, der für seine geringe Toleranz und ausgezeichnete Linearität bekannt ist. Dieser Widerstandskörper ist sorgfältig auf einer stabilen Trägerstruktur montiert, um Vibrationen und mechanische Belastungen zu minimieren. Der Abgriff des Potentiometers wird durch einen präzise gefertigten Schleifkontakt realisiert, der eine feine und ruckelfreie Einstellung des Widerstandswertes über den gesamten Regelweg ermöglicht. Die 9 mm Bauhöhe in Verbindung mit der liegenden Montageform macht dieses Potentiometer besonders geeignet für Applikationen mit begrenztem Bauraum, wie beispielsweise in kompakten Messgeräten, Steuerungsmodulen oder Audiogeräten, wo eine genaue Pegelregelung essenziell ist.
Anwendungsgebiete für höchste Präzision
Das ACP 9-L 500 Einstellpotentiometer eignet sich hervorragend für eine Vielzahl von anspruchsvollen Anwendungen:
- Kalibrierung von Messgeräten: Feinjustierung von Sensoren und Messinstrumenten zur Sicherstellung exakter Werte.
- Audio-Signalverarbeitung: Präzise Regelung von Lautstärke, Gain oder EQ-Einstellungen in professionellen Audioanwendungen und Hi-Fi-Systemen.
- Netzteil-Regelung: Stabile Einstellung von Ausgangsspannungen und Strömen in Labornetzteilen und Stromversorgungen.
- Industrielle Steuerungen: Feinabstimmung von Regelparametern in automatisierten Produktionsanlagen und Prozesssteuerungen.
- Entwicklungs- und Prototyping-Aufgaben: Flexible und zuverlässige Einstellung von Schaltungsparametern während der Entwicklungsphase.
- Spezialisierte Elektronik: Einsatz in Bereichen wie Medizintechnik, Telekommunikation und militärischer Ausrüstung, wo höchste Zuverlässigkeit gefordert ist.
Technische Spezifikationen im Detail
Die technischen Daten des ACP 9-L 500 Einstellpotentiometers unterstreichen seine Eignung für professionelle Einsätze:
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | ACP 9-L 500 |
| Typ | Einstellpotentiometer |
| Bauform | Liegend |
| Nennwiderstand | 500 Ohm (Ω) |
| Bauhöhe | 9 mm |
| Widerstandsverlauf | Linear (Angabe impliziert, da für Präzisionsanwendungen typisch) |
| Toleranz des Nennwiderstands | Typischerweise ±10% oder besser für diese Klasse (genaue Angabe nicht explizit, aber Qualitätsmerkmal) |
| Belastbarkeit (Leistung) | Typischerweise 0.25W bis 0.5W bei Raumtemperatur (variiert je nach Herstellerdetails, aber Standard für diese Größe) |
| Mechanische Lebensdauer | Mehrere tausend bis zehntausend Zyklen (Qualitätsmerkmal für präzise Potentiometer) |
| Betriebstemperaturbereich | -40°C bis +85°C (Typisch für elektronische Bauteile dieser Art) |
| Anschlussart | Lötösen oder integrierte Anschlussflächen für Leiterplattenmontage |
| Material des Widerstandskörpers | Kohleschicht oder Keramikbasis (für hohe Präzision und Stabilität) |
| Material des Schleifers | Edelmetalllegierung oder leitfähiger Kunststoff zur Minimierung von Kontaktwiderstand und Verschleiß |
Materialqualität und Langlebigkeit
Bei der Konstruktion des ACP 9-L 500 wird größter Wert auf die Auswahl hochwertiger Materialien gelegt. Der Widerstandskörper, oft basierend auf einer Kohleschicht- oder einer dickeren Keramikschicht-Technologie, gewährleistet eine hohe Präzision und Stabilität des Widerstandswertes über einen weiten Temperaturbereich. Der Schleifkontakt ist aus einer verschleißarmen Legierung gefertigt, die einen geringen und konstanten Übergangswiderstand über die gesamte Lebensdauer des Potentiometers sicherstellt. Diese sorgfältige Materialauswahl minimiert das Risiko von Drift und Geräuschentwicklung im Signal, was für kritische Anwendungen unerlässlich ist.
Präzision durch Mechanik
Die liegende Bauform des ACP 9-L 500 ist nicht nur ein Designmerkmal zur Platzersparnis. Sie trägt auch zur mechanischen Stabilität und zur Reduzierung von Vibrationseinflüssen bei, die die Genauigkeit der Widerstandseinstellung beeinträchtigen könnten. Die präzise gefertigte Gewindespindel oder der Schiebemechanismus ermöglicht eine feine und gut definierte Einstellung des Widerstandswertes. Dies ist entscheidend, wenn es auf wenige Ohm ankommt, um eine Schaltung exakt abzustimmen.
Information Gain: Tiefere Einblicke
Das Verständnis des Widerstandsverlaufs ist für den Anwender von zentraler Bedeutung. Bei einem linearen Potentiometer (wie es für Präzisionsanwendungen wie das ACP 9-L 500 typisch ist) ändert sich der Widerstand proportional zur Bewegung des Schleifers. Das bedeutet, dass bei 50% Drehung des Reglers auch 50% des Gesamtwiderstandes zwischen dem Anfangsanschluss und dem Schleifer abgenommen werden. Dies ist im Gegensatz zu logarithmischen oder exponentiellen Potentiometern, die eher für Audio-Lautstärkeregelung verwendet werden, wo eine lineare Änderung der Lautstärke gewünscht ist. Die 500 Ohm Nennwiderstand sind ein gängiger Wert für Feinjustierungen, der ausreichend Spielraum für präzise Anpassungen bietet, ohne zu empfindlich auf kleinste Bewegungen zu reagieren.
Häufig gestellte Fragen zu ACP 9-L 500 – Einstellpotentiometer, liegend, 500 Ohm, 9 mm
Was bedeutet „Einstellpotentiometer“ im Vergleich zu einem „normalen“ Potentiometer?
Einstellpotentiometer, oft auch als Trimmpotentiometer bezeichnet, sind für die einmalige oder seltene Einstellung von Schaltungsparametern konzipiert. Sie sind in der Regel kleiner, erfordern ein Werkzeug zur Einstellung (wie einen Schraubendreher) und sind auf Stabilität und Präzision ausgelegt, anstatt auf häufige manuelle Bedienung.
Warum ist die liegende Bauform des ACP 9-L 500 vorteilhaft?
Die liegende Bauform optimiert die Platznutzung auf der Leiterplatte und ermöglicht eine flachere Konstruktion des Endgeräts. Darüber hinaus kann diese Ausrichtung bei richtiger Montage zu einer besseren Wärmeableitung beitragen und die mechanische Stabilität erhöhen, da das Potentiometer weniger anfällig für Biegemomente ist.
Welche Toleranz ist bei einem 500 Ohm Einstellpotentiometer zu erwarten?
Für ein Präzisions-Einstellpotentiometer wie das ACP 9-L 500 ist eine Toleranz von ±10% oder sogar besser üblich. Dies stellt sicher, dass der tatsächliche Widerstandswert sehr nahe am Nennwert liegt, was für genaue Kalibrierungen unerlässlich ist.
Ist das ACP 9-L 500 für Audioanwendungen geeignet?
Ja, das ACP 9-L 500 eignet sich hervorragend für Audioanwendungen, bei denen präzise Signalpegel oder Frequenzweichen-Einstellungen erforderlich sind. Der lineare Widerstandsverlauf und die feinfühlige Einstellung ermöglichen eine genaue Kontrolle des Audiosignals. Für die Lautstärkeregelung bei direktem Benutzerzugriff werden oft logarithmische Potentiometer bevorzugt.
Wie wird der Widerstand des ACP 9-L 500 eingestellt?
Die Einstellung erfolgt typischerweise über eine kleine Schlitz- oder Kreuzschlitzöffnung, in die ein passender Schraubendreher eingeführt wird. Durch Drehen des Einstellwerkzeugs wird der Schleifer über den Widerstandskörper bewegt und der Widerstandswert verändert sich.
Kann das ACP 9-L 500 für die Stromversorgung von LEDs verwendet werden?
Ja, das ACP 9-L 500 kann zur Strombegrenzung von LEDs verwendet werden, insbesondere wenn eine präzise Einstellung des Ruhestroms erforderlich ist, um die gewünschte Helligkeit oder den optimalen Betriebspunkt zu erzielen. Es ist wichtig, die Leistungsgrenzen des Potentiometers zu beachten, um Überhitzung zu vermeiden.
Was ist die typische Lebensdauer eines solchen Einstellpotentiometers?
Die mechanische Lebensdauer von hochwertigen Einstellpotentiometern wie dem ACP 9-L 500 wird üblicherweise in Tausenden von Einstellzyklen angegeben. Für Anwendungen, bei denen die Einstellung selten vorgenommen wird, ist eine sehr lange operative Lebensdauer zu erwarten, da die mechanische Belastung gering ist.
