Präzise Widerstandsregelung für anspruchsvolle Elektronikanwendungen: ACP 6-SMD 10K – Ihr Einstellpotentiometer der Spitzenklasse

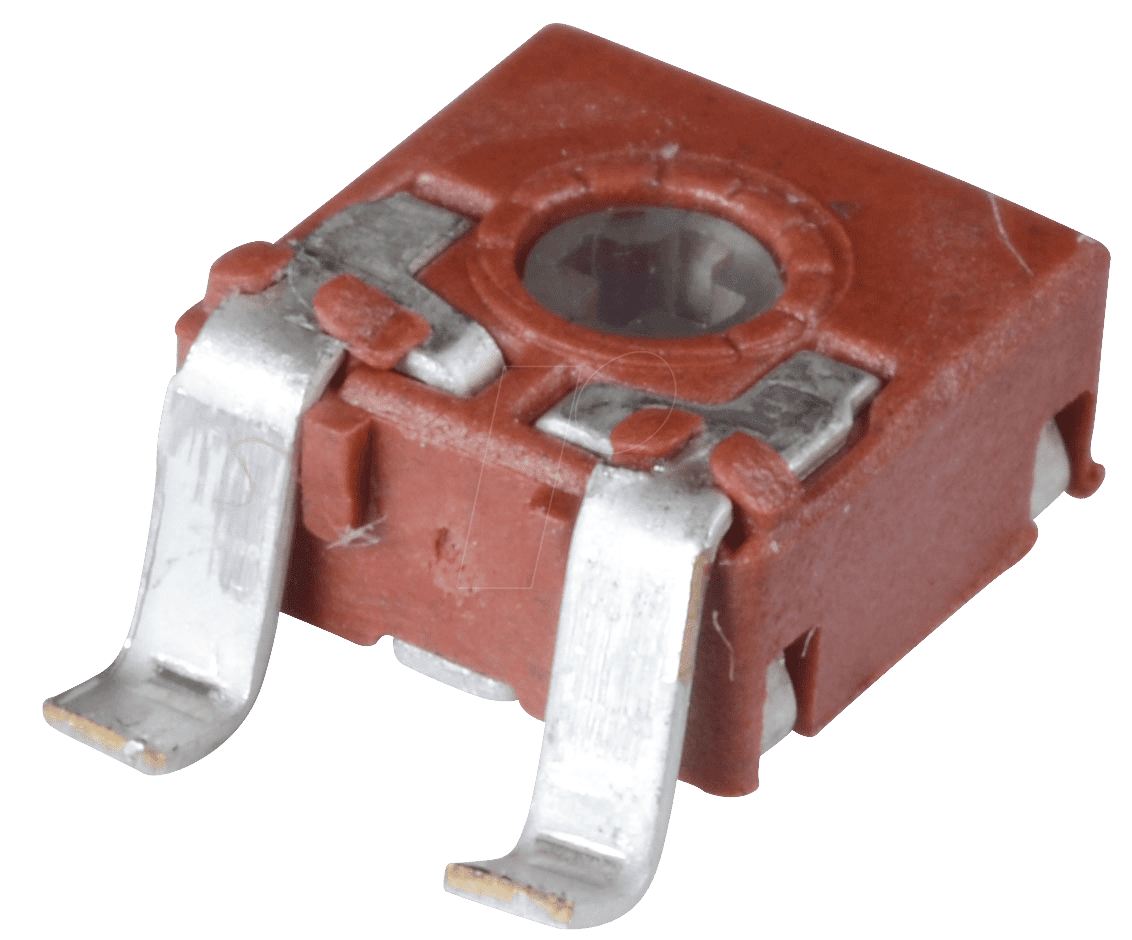

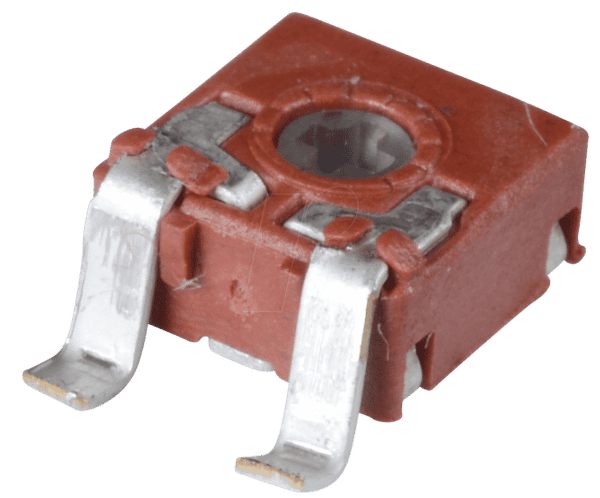

Das ACP 6-SMD 10K – Einstellpotentiometer, SMD, liegend, 10 kOhm, 6 mm ist die optimale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine exakte und zuverlässige Anpassung von Widerstandswerten in SMD-Schaltungen benötigen. Dieses Präzisionsbauteil ermöglicht eine feingliedrige Signalverarbeitung und die Kalibrierung von elektronischen Systemen, wo Standardlösungen an ihre Grenzen stoßen. Wenn Sie Wert auf höchste Schaltkreisstabilität und reproduzierbare Einstellungen legen, ist dieses Potentiometer die klare Wahl.
Warum das ACP 6-SMD 10K die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Potentiometern, die oft nur grobe Einstellmöglichkeiten bieten oder für die nachträgliche Montage konzipiert sind, zeichnet sich das ACP 6-SMD 10K durch seine für die Oberflächenmontage (SMD) optimierte Bauform und seine präzise 10 kOhm Kennlinie aus. Die liegende Bauweise ermöglicht eine platzsparende Integration in moderne, kompakte Platinenlayouts. Die robuste Konstruktion gewährleistet eine Langlebigkeit, auch unter anspruchsvollen Betriebsbedingungen, und vermeidet Kontaktprobleme, die bei weniger hochwertigen Bauteilen auftreten können. Die feine Abstufung der Widerstandswerte erlaubt eine extrem genaue Kalibrierung und Justierung Ihrer Schaltungen.
Konstruktion und Materialgüte für Zuverlässigkeit
Das ACP 6-SMD 10K – Einstellpotentiometer profitiert von einer durchdachten Konstruktion, die auf Langlebigkeit und präzise Funktion ausgelegt ist. Die SMD-Bauform mit der liegenden Ausrichtung ist speziell für die automatische Bestückung optimiert und gewährleistet eine stabile Verbindung auf der Leiterplatte. Das verwendete Widerstandselement, typischerweise ein Kohleschicht- oder Keramikkörper, ist für seine Stabilität und geringe Toleranz bekannt. Der Schleiferkontakt besteht aus einer leitfähigen Legierung, die für minimalen Verschleiß und einen geringen Übergangswiderstand sorgt. Die Gehäusematerialien sind so gewählt, dass sie mechanischen Belastungen und Umwelteinflüssen wie Temperaturschwankungen standhalten.
Technische Spezifikationen im Detail
Die Kernfunktionalität des ACP 6-SMD 10K liegt in seinem präzisen Widerstandsverhalten. Mit einem Nennwiderstand von 10 kOhm (Kilohm) bietet es einen breiten Einstellbereich, der für vielfältige Anwendungen geeignet ist. Die Toleranz des Gesamtwiderstandes ist typischerweise eng gehalten, um eine hohe Reproduzierbarkeit der Einstellungen zu gewährleisten. Die lineare Kennlinie (oft als „B-Charakteristik“ bezeichnet) bedeutet, dass der Widerstand proportional zur Dreh- oder Schiebebewegung des Einstellers variiert. Dies ist entscheidend für präzise Regelungsaufgaben, bei denen eine gleichmäßige Reaktion des Systems erwartet wird. Die maximale Belastbarkeit des Potentiometers ist für die meisten SMD-Anwendungen ausreichend und berücksichtigt die Wärmeentwicklung im Betrieb.
Vorteile des ACP 6-SMD 10K auf einen Blick
- Präzise Widerstandseinstellung: Ermöglicht feinstufige Kalibrierungen und Justierungen.
- SMD-Bauform: Ideal für moderne, platzsparende Leiterplattendesigns und automatische Bestückung.
- Liegende Montage: Reduziert die Bauhöhe und ermöglicht kreative Gehäusedesigns.
- Hohe Zuverlässigkeit: Robuste Konstruktion für langanhaltende Funktion unter Betriebsbedingungen.
- Stabile Kennlinie: Lineare Widerstandsänderung für vorhersagbare Systemreaktionen.
- Vielseitige Anwendung: Geeignet für Signalverarbeitung, Sensorkalibrierung und Pegelregelung in diversen elektronischen Geräten.
- Kompakte Abmessungen: Die 6 mm Bauform passt auch in sehr kleine Schaltungen.
Anwendungsgebiete: Wo das ACP 6-SMD 10K glänzt
Das ACP 6-SMD 10K – Einstellpotentiometer findet breite Anwendung in einer Vielzahl von elektronischen Schaltungen und Geräten. In der Unterhaltungselektronik wird es zur Feinabstimmung von Audio- und Videosignalen eingesetzt. In der Messtechnik dient es zur Kalibrierung von Messgeräten und zur Einstellung von Sensoren. Im Bereich der industriellen Automatisierung ermöglicht es die präzise Konfiguration von Steuerungs- und Regelungssystemen. Auch in Prototypen und Entwicklungsboards spielt es eine wichtige Rolle, um Schaltungsparameter zu optimieren. Die liegende Bauform macht es besonders attraktiv für Gehäuse, bei denen die Bauhöhe kritisch ist, beispielsweise in kompakten Funkmodulen, Wearables oder kleinen Embedded-Systemen. Seine Fähigkeit zur präzisen Widerstandsregelung ist auch in Stromversorgungen und Batteriemanagementsystemen von Vorteil.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Einstellpotentiometer |
| Modell | ACP 6-SMD 10K |
| Montageart | SMD (Surface Mount Device) |
| Bauform | Liegend |
| Nennwiderstand | 10 kOhm |
| Widerstandskennlinie | Linear (B-Charakteristik) |
| Gehäusegröße | 6 mm |
| Anschlussart | Lötanschlüsse für SMD-Bestückung |
| Einstellmechanismus | Mechanisch drehbar/einstellbar über einen Schlitz oder Pin |
| Material des Widerstandselements | Hochwertige Kohleschicht oder ähnliches stabiles Material für präzise Widerstandsänderung. |
| Material des Schleifers | Leitfähige Legierung für geringen Abrieb und konstanten Kontakt. |
| Betriebstemperaturbereich | Typischerweise -25°C bis +85°C, abhängig von spezifischer Ausführung und Herstellerangaben. Ermöglicht zuverlässigen Einsatz in vielen Umgebungen. |
Häufig gestellte Fragen zu ACP 6-SMD 10K – Einstellpotentiometer, SMD, liegend, 10 kOhm, 6 mm
Was bedeutet die liegende Bauform für meine Schaltung?
Die liegende Bauform des ACP 6-SMD 10K reduziert die vertikale Bauhöhe Ihrer Leiterplatte erheblich. Dies ist entscheidend für Anwendungen, bei denen der Platz nach oben hin begrenzt ist, wie beispielsweise in flachen Gehäusen von Unterhaltungselektronik, Mobilgeräten oder eingebetteten Systemen. Es ermöglicht eine dichtere Bestückung und flexiblere Gehäusedesigns.
Ist dieses Potentiometer für automatische Bestückungsmaschinen geeignet?
Ja, als SMD-Bauteil ist das ACP 6-SMD 10K explizit für die Verwendung mit automatischen Pick-and-Place-Maschinen und nachfolgenden Lötprozessen wie Reflow-Löten konzipiert. Dies gewährleistet eine hohe Effizienz und Reproduzierbarkeit bei der Massenfertigung.
Wie präzise ist die Einstellung mit diesem Potentiometer?
Die Präzision der Einstellung hängt von der Qualität des Potentiometers und der Feinheit des Einstellmechanismus ab. Mit einem Nennwiderstand von 10 kOhm und einer linearen Kennlinie ermöglicht das ACP 6-SMD 10K eine sehr feingliedrige Justierung, die weit über das hinausgeht, was mit einfachen Widerständen oder minderwertigen Potentiometern möglich ist. Die Toleranz des Gesamtwiderstandes trägt ebenfalls zur Genauigkeit bei.
Kann ich das Potentiometer mehrmals einstellen oder ist es für einmalige Kalibrierungen gedacht?
Das ACP 6-SMD 10K ist für wiederholtes Einstellen ausgelegt. Die mechanische Konstruktion und das Widerstandselement sind auf Langlebigkeit und Stabilität über viele Einstellzyklen hinweg ausgelegt, sodass es sowohl für einmalige Kalibrierungen als auch für dynamische Anpassungen im Betrieb verwendet werden kann.
Welche Arten von Signalen kann ich mit diesem Potentiometer regeln?
Dieses Potentiometer ist ideal zur Regelung von Gleich- und Wechselspannungen sowie von Audiosignalen geeignet. Seine Hauptfunktion ist die Einstellung des Widerstandes in einem Stromkreis, was sich direkt auf die Spannung oder den Strom auswirkt, der durch diesen Teil der Schaltung fließt. Typische Anwendungen sind Lautstärkeregler, Helligkeitssteuerungen, Sensorempfindlichkeitsanpassungen oder Offset-Einstellungen in Verstärkerschaltungen.
Was bedeutet „10 kOhm“?
„10 kOhm“ steht für 10 Kilohm, was einer elektrischen Widerstandseinheit von 10.000 Ohm entspricht. Dies ist der maximale Widerstandswert, den das Potentiometer zwischen den beiden äußeren Anschlüssen bietet. Der variable Widerstand wird durch die Bewegung des Schleifers über das Widerstandselement eingestellt.
Gibt es Unterschiede in der Lebensdauer im Vergleich zu anderen Potentiometertypen?
Ja, hochwertige Einstellpotentiometer wie das ACP 6-SMD 10K, die für SMD-Anwendungen konzipiert sind, bieten oft eine längere Lebensdauer als einfache Drehkondensatoren oder Potentiometer für Durchsteckmontage (THT), da sie eine stabilere mechanische Verbindung und robustere Kontaktmaterialien aufweisen. Die genaue Lebensdauer (in Zyklen) wird vom Hersteller spezifiziert, ist aber tendenziell höher als bei Standardlösungen.
