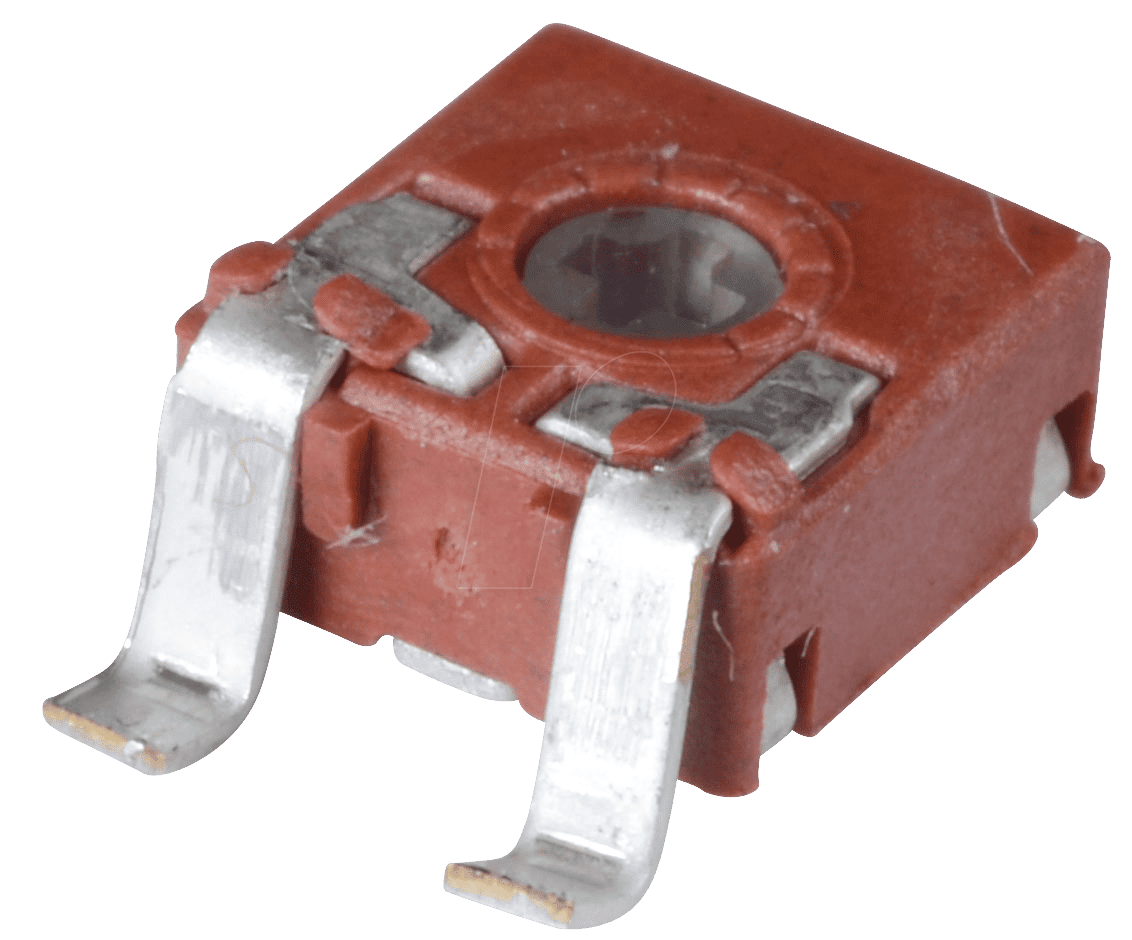

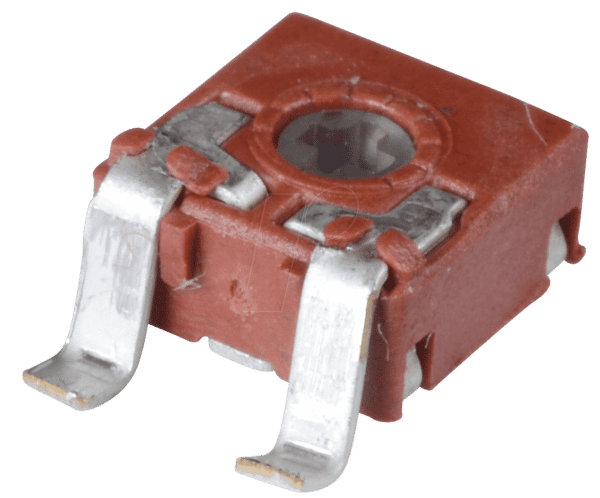

ACP 6-SMD 100K – Präzise Einstellung für Ihre Elektronikprojekte
Das ACP 6-SMD 100K – Einstellpotentiometer ist die ideale Lösung für all diejenigen, die eine exakte und stabile Einstellung von elektrischen Parametern in SMD-bestückten Schaltungen benötigen. Ob Sie in der Prototypenentwicklung, in der Feinabstimmung von Audioschaltungen oder in der präzisen Kalibrierung von Messgeräten tätig sind, dieses liegende 6mm Potentiometer mit einem Widerstand von 100 kOhm bietet Ihnen die nötige Kontrolle und Zuverlässigkeit.
Warum das ACP 6-SMD 100K die überlegene Wahl ist
Im Vergleich zu herkömmlichen Potentiometern, die oft größere Abmessungen oder eine aufwändigere Montage erfordern, zeichnet sich das ACP 6-SMD 100K durch seine kompakte Bauform und die direkte SMD-Montage aus. Dies spart wertvollen Platz auf der Leiterplatte und ermöglicht eine effizientere Fertigung. Die Präzisionseinstellung von 100 kOhm bietet eine hohe Auflösung für feinfühlige Regelvorgänge, während die robuste Konstruktion eine langlebige Performance garantiert. Die liegende Bauform ist zudem optimal für Anwendungen mit begrenzter vertikaler Baurum ausgelegt.
Maximale Flexibilität durch kompakte SMD-Bauform
Die Surface Mount Device (SMD)-Technologie des ACP 6-SMD 100K ermöglicht eine direkte Bestückung auf der Leiterplatte mittels Reflow-Lötverfahren. Dies vereinfacht den Montageprozess erheblich und ist essenziell für die Miniaturisierung moderner elektronischer Geräte. Die geringe Bauhöhe von nur 6 mm macht dieses Potentiometer prädestiniert für Anwendungen, bei denen jede Millimeter zählt, wie beispielsweise in tragbaren Geräten, flachen Gehäusen oder dicht bestückten Baugruppen.
Präzision und Stabilität für anspruchsvolle Anwendungen
Mit einem Nennwiderstand von 100 kOhm bietet das ACP 6-SMD 100K eine feine Abstufung der Widerstandsänderung, was für präzise Regelungs- und Einstellaufgaben unerlässlich ist. Dies ist besonders wichtig in Audio-Equipment zur Einstellung von Pegeln oder Filtern, in Messgeräten zur Kalibrierung von Sensoren oder in Steuerungsapplikationen, wo eine genaue Parametervariation erforderlich ist. Die Stabilität des Widerstandswerts unter verschiedenen Umgebungsbedingungen gewährleistet eine konsistente Funktionalität über die gesamte Lebensdauer.
Robuste Konstruktion und zuverlässige Lötbarkeit
Das Gehäusematerial und die Lötanschlüsse des ACP 6-SMD 100K sind für eine zuverlässige und dauerhafte Verbindung auf der Leiterplatte optimiert. Die für SMD-Bauteile typischen Anschlussflächen gewährleisten eine gute Haftung und elektrische Leitfähigkeit, auch unter mechanischer Belastung. Die Beständigkeit gegenüber den bei Reflow-Lötprozessen auftretenden Temperaturen ist eine Grundvoraussetzung für den Einsatz in der industriellen Fertigung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Einstellpotentiometer |
| Montageart | SMD (Surface Mount Device) |
| Bauform | Liegend |
| Gehäusegröße | 6 mm |
| Nennwiderstand | 100 kOhm |
| Toleranz | Typisch 20% (Standard für diese Art von Bauteilen, bei Bedarf spezielle Typen prüfen) |
| Material Anschlussflächen | Verzinnte Kupferlegierung für optimale Lötbarkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch für langlebige elektronische Bauteile) |
| Anwendungsgebiete | Audio-Regelung, Kalibrierung, Sensor-Feineinstellung, industrielle Steuerungen, Prototypenentwicklung |
Vielfältige Einsatzmöglichkeiten in Ihrer Elektronik
Das ACP 6-SMD 100K – Einstellpotentiometer ist aufgrund seiner Vielseitigkeit in einer breiten Palette von elektronischen Anwendungen einsetzbar. Die präzise Einstellung des Widerstands erlaubt eine feinfühlige Steuerung von Parametern wie Lautstärke, Helligkeit, Frequenz oder Messbereichen. In der Messtechnik dient es zur Kalibrierung von Sensoren und zur Justierung von Messschaltungen. In der Prototypenentwicklung ermöglicht es die schnelle und flexible Anpassung von Schaltungsparametern, ohne dass komplexe Software-Änderungen erforderlich sind. Auch in der Audio- und Videotechnik findet es Anwendung zur Feinabstimmung von Signalwegen oder Filtercharakteristiken.
Anwendungsbeispiele im Überblick:
- Audio-Regelung: Feinjustierung von Pegeln in Mischpulten, Verstärkern oder Signalprozessoren.
- Messgeräte-Kalibrierung: Präzise Einstellung von Messbereichen und Nullpunkten bei Voltmeter, Oszilloskopen und anderen Messinstrumenten.
- Sensor-Feinabstimmung: Anpassung der Empfindlichkeit von Sensoren in industriellen Steuerungen oder Haushaltsgeräten.
- Stromversorgungs-Regelung: Einstellung von Ausgangsspannungen oder Stromgrenzen in Labornetzgeräten.
- Signalaufbereitung: Feinabstimmung von Filtern, Oszillatoren oder anderen Schaltungsteilen in der Signalverarbeitung.
- LED-Dimmer: Stufenlose Helligkeitsregelung von LEDs in Beleuchtungssystemen.
FAQ – Häufig gestellte Fragen zu ACP 6-SMD 100K – Einstellpotentiometer, SMD, liegend, 100 kOhm, 6 mm
Was ist ein Einstellpotentiometer?
Ein Einstellpotentiometer, auch Trimmer genannt, ist ein variabler Widerstand, dessen Wert manuell eingestellt werden kann. Es dient dazu, bestimmte Parameter in einer elektronischen Schaltung präzise und dauerhaft einzustellen.
Warum sollte ich ein SMD-Potentiometer verwenden?
SMD-Potentiometer sind für die automatische Bestückung von Leiterplatten konzipiert. Sie sparen Platz auf der Platine, ermöglichen eine einfachere und schnellere Fertigung und sind ideal für die Miniaturisierung elektronischer Geräte.
Ist das ACP 6-SMD 100K für alle Lötverfahren geeignet?
Ja, das ACP 6-SMD 100K ist speziell für das Reflow-Lötverfahren ausgelegt, das in der modernen SMD-Fertigung weit verbreitet ist. Es ist wichtig, die empfohlenen Löttemperaturen und -zeiten des Herstellers zu beachten.
Wie präzise ist die Widerstandseinstellung bei einem 100 kOhm Potentiometer?
Die Präzision der Einstellung hängt von der mechanischen Auflösung des Potentiometers ab. Ein 100 kOhm Potentiometer bietet in der Regel eine gute Auflösung für feinere Regelaufgaben, die exakte Toleranz wird jedoch durch die Herstellungsspezifikation definiert.
Wie lagere ich das ACP 6-SMD 100K am besten?
Einstellpotentiometer sollten trocken, sauber und bei Raumtemperatur gelagert werden. Vermeiden Sie direkte Sonneneinstrahlung und aggressive chemische Dämpfe, um die Langlebigkeit der Anschlüsse und des Materials zu gewährleisten.
Kann ich das Potentiometer auch manuell löten?
Obwohl für die SMD-Bestückung optimiert, ist prinzipiell auch ein manuelles Löten möglich. Hierbei ist jedoch besondere Sorgfalt geboten, um eine Überhitzung des Bauteils und eine saubere Lötverbindung sicherzustellen. Die Verwendung einer feinen Lötspitze und geeigneten Lötflussmittels ist ratsam.
Welche Lebensdauer hat das ACP 6-SMD 100K?
Die Lebensdauer eines Potentiometers wird typischerweise in Lötzyklen und Einstellzyklen angegeben. Für ein hochwertiges Einstellpotentiometer wie dieses sind mehrere Tausend Einstellzyklen sowie eine hohe Anzahl an Lötzyklen zu erwarten, sofern es bestimmungsgemäß eingesetzt und behandelt wird.
