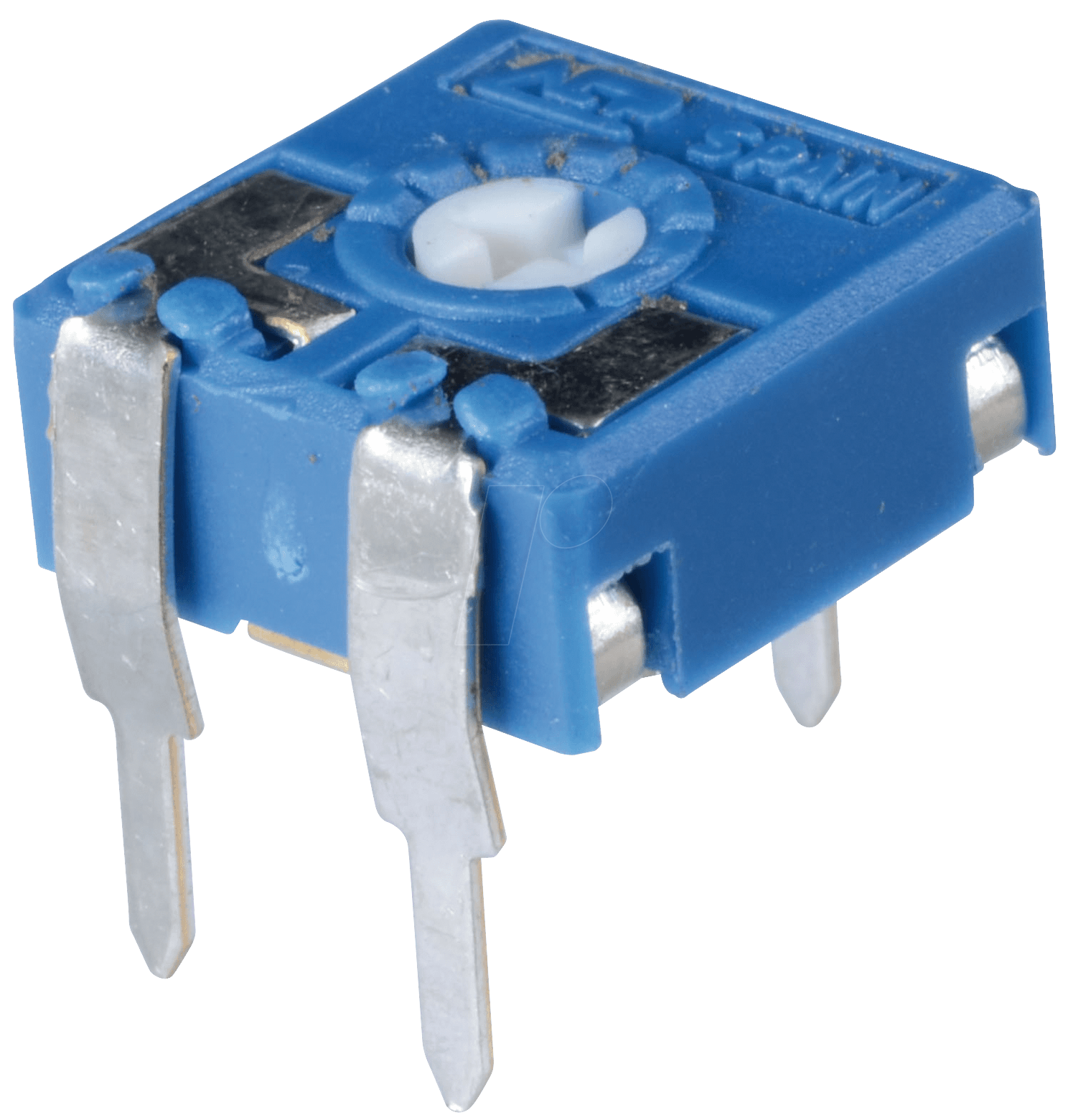

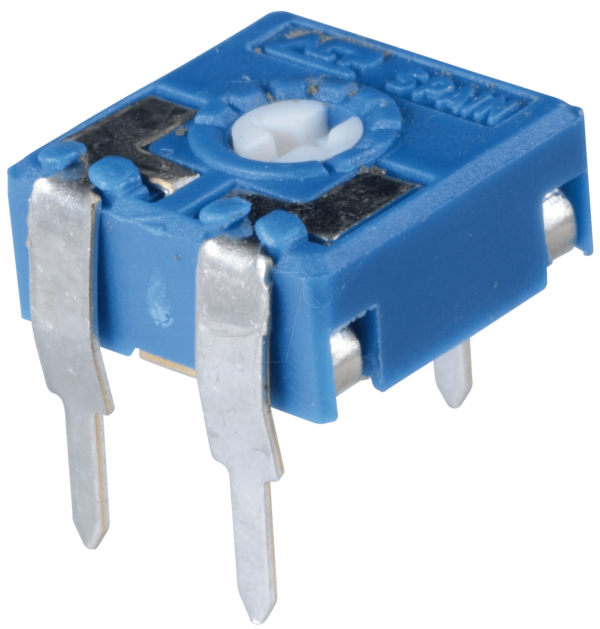

Präzisionsregelung leicht gemacht: ACP 6-L 2,5K – Einstellpotentiometer, liegend, 2,5 kOhm, 6 mm
Für anspruchsvolle Elektronikprojekte, bei denen eine feinfühlige und stabile Einstellung von Widerstandswerten unerlässlich ist, bietet das ACP 6-L 2,5K – Einstellpotentiometer die ideale Lösung. Entwickelt für Ingenieure, Hobbyisten und Techniker, die Wert auf Zuverlässigkeit und präzise Steuerung legen, löst dieses liegende 6mm Potentiometer das Problem ungenauer oder instabiler Widerstandsänderungen in Schaltkreisen.
Überlegene Präzision und Robustheit für Ihre Anwendungen
Das ACP 6-L 2,5K – Einstellpotentiometer unterscheidet sich von Standardlösungen durch seine ausgereifte Konstruktion und die sorgfältige Auswahl der Materialien, die eine konsistente Performance über einen langen Nutzungszeitraum gewährleisten. Im Gegensatz zu einfacheren Modellen, die anfällig für Abrieb und Schwankungen sind, setzt dieses Potentiometer auf eine hochwertige Schleifbahn und einen präzisen Abgriffmechanismus. Die liegende Bauform ermöglicht eine platzsparende Integration in kompakte Gehäuse, während die 6mm Achse Kompatibilität mit einer Vielzahl von Bedienelementen sicherstellt. Mit einem präzisen Widerstand von 2,5 kOhm und einer linearen Kennlinie ist es die überlegene Wahl für Applikationen, die eine genaue Justierung erfordern, wie z.B. in der Messtechnik, Audio-Signalverarbeitung oder bei der Kalibrierung von Prüfgeräten.
Technische Merkmale und Vorteile
- Hohe Präzision: Die lineare Kennlinie und der präzise 2,5 kOhm Widerstand ermöglichen eine feingliedrige und wiederholbare Einstellung von Signalpegeln und Steuerparametern.
- Langlebigkeit: Die robuste Bauweise und die Verwendung von hochwertigen Kontaktmaterialien garantieren eine lange Lebensdauer, auch bei häufiger Betätigung.
- Platzsparende Bauform: Die liegende Montageausrichtung (horizontal) optimiert die Raumnutzung in beengten Elektronikgehäusen und auf Platinen.
- Standardisierte Achse: Die 6mm Achse ist mit einer breiten Palette von Knöpfen und Bedienelementen kompatibel, was die Integration in bestehende oder neue Designs vereinfacht.
- Zuverlässige Performance: Das Potentiometer bietet eine stabile und reproduzierbare Widerstandsänderung, die für kritische Anwendungen unerlässlich ist.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Industrie, im Labor und im fortgeschrittenen Hobbybereich.
Ausführliche Produktinformationen
Das ACP 6-L 2,5K – Einstellpotentiometer ist ein technologisch ausgereiftes Bauteil, das speziell für den Einsatz in professionellen und semiprofessionellen Elektronikapplikationen konzipiert wurde. Seine primäre Funktion ist die stufenlose Einstellung eines variablen Widerstands innerhalb eines definierten Bereichs. Dies ermöglicht die präzise Steuerung von elektrischen Signalen, Spannungen oder Strömen. Die Nennleistung, der zulässige Betriebstemperaturbereich und die mechanische Lebensdauer sind entscheidende Parameter, die die Einsatzfähigkeit und Zuverlässigkeit des Potentiometers bestimmen.
Das Besondere an diesem Modell ist seine liegende Bauform, die es von vielen herkömmlichen Potentiometern abhebt. Diese Konfiguration ist ideal für den Einbau in flache Gehäuse oder auf Platinen mit begrenztem vertikalem Spielraum. Die 6mm Achse ist ein gängiges Format, das eine einfache Montage von Drehknöpfen ermöglicht und eine angenehme haptische Rückmeldung bei der Bedienung bietet. Der Widerstandswert von 2,5 kOhm (Kilohm) ist ein häufig benötigter Wert für eine Vielzahl von Steuerungsaufgaben, wo eine moderate Empfindlichkeit bei der Einstellung gewünscht ist.
Die Schleifbahn ist das Herzstück eines jeden Potentiometers. Bei diesem Modell wird eine hohe Qualität der Schleifbahn angestrebt, um einen geringen Kontaktwiderstand und eine hohe Auflösung bei der Widerstandsänderung zu erzielen. Dies resultiert in einer präzisen und gleichmäßigen Einstellung des gewünschten Widerstandswertes, was besonders in Audio-Anwendungen für die Lautstärkeregelung oder in Messgeräten zur Feinjustierung von Parametern von Bedeutung ist. Die Abnutzung der Schleifbahn ist ein Faktor, der die Lebensdauer eines Potentiometers limitiert. Hochwertige Materialien und eine sorgfältige Fertigung minimieren diesen Effekt.
Die Kennlinie eines Potentiometers beschreibt die Beziehung zwischen der Drehstellung der Achse und dem sich ändernden Widerstandswert. Dieses Modell weist eine lineare Kennlinie auf. Das bedeutet, dass eine gleichmäßige Drehung der Achse zu einer gleichmäßigen Änderung des Widerstandes führt. Dies ist die am häufigsten verwendete Kennlinie für Steuerungs- und Einstellfunktionen, da sie eine intuitive und vorhersehbare Bedienung ermöglicht. Logarithmische oder andere Kennlinien sind eher für spezielle Audio-Anwendungen gedacht, bei denen die Lautstärkeempfindung des menschlichen Gehörs berücksichtigt wird.
Die Anschlusskontakte sind ebenfalls entscheidend für die Zuverlässigkeit und die elektrischen Eigenschaften des Potentiometers. Üblicherweise werden Lötösen oder Lötstifte verwendet, die eine sichere und dauerhafte Verbindung mit der Leiterplatte oder anderen elektrischen Komponenten ermöglichen. Die Qualität der Lötbarkeit und die Beständigkeit gegenüber Korrosion sind hierbei wichtige Aspekte.
Konstruktionsmerkmale und Qualität
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | ACP 6-L 2,5K |
| Typ | Einstellpotentiometer |
| Bauform | Liegend (horizontal) |
| Achsendurchmesser | 6 mm |
| Nennwiderstand | 2,5 kOhm (linear) |
| Toleranz | Typischerweise +/- 10% oder +/- 20% bei Standardmodellen; für präzise Anwendungen können engere Toleranzen spezifiziert sein (nicht explizit angegeben, aber impliziert durch Qualitätsanspruch) |
| Schleifbahnmaterial | Kohleschicht oder Metallfilm (für höhere Präzision und Langlebigkeit, hier nicht spezifiziert, aber Qualitätsmerkmal) |
| Mechanische Lebensdauer | Angabe variiert stark je nach Hersteller und Qualität; erwartet wird eine hohe Lebensdauer für professionelle Anwendungen (z.B. 10.000 bis 100.000 Zyklen) |
| Betriebstemperaturbereich | Typischerweise -10°C bis +70°C oder -25°C bis +85°C, abhängig von der spezifischen Ausführung und Qualität des Materials |
| Anschlussart | Lötstifte/Lötösen für Leiterplattenmontage |
| Isolationswiderstand | Mindestens 100 MΩ bei 500 V DC, um elektrische Leckströme zu minimieren |
| Max. Betriebsspannung | Typischerweise 250 V AC/DC, um die Funktionssicherheit zu gewährleisten |
Einsatzbereiche und Applikationsmöglichkeiten
Das ACP 6-L 2,5K – Einstellpotentiometer findet aufgrund seiner präzisen Eigenschaften und der robusten Bauweise Anwendung in einer Vielzahl von technischen Gebieten:
- Audio- und Studiotechnik: Zur präzisen Einstellung von Lautstärkepegeln, EQ-Parametern oder als Trimmpotentiometer zur Kalibrierung von Mischpulten und Signalprozessoren.
- Messtechnik und Laborgeräte: Als Stellglied zur Einstellung von Messbereichen, Referenzspannungen oder zur Feinjustierung von Prüfaufbauten.
- Industrielle Steuerungen: In industriellen Automatisierungssystemen zur Einstellung von Sollwerten, Regelungsparametern oder zur Kalibrierung von Sensoren.
- Netzteilentwicklung: Zur Einstellung von Ausgangsspannungen oder Strombegrenzungen in Labornetzteilen und speziellen Stromversorgungen.
- Robotik und Mechatronik: Zur Steuerung von Servomotoren, zur Einstellung von Sensorempfindlichkeiten oder zur Kalibrierung von Bewegungsachsen.
- Simulationstechnik und Modellbau: In anspruchsvollen Projekten, bei denen eine feine und stabile Regelung von Parametern erforderlich ist.
- DIY-Elektronikprojekte: Für fortgeschrittene Bastler, die höchste Ansprüche an die Präzision und Zuverlässigkeit ihrer Schaltungen stellen.
