Präzise Steuerung und Zuverlässigkeit: Das ACP 14-L 2,5K Einstellpotentiometer für anspruchsvolle Anwendungen

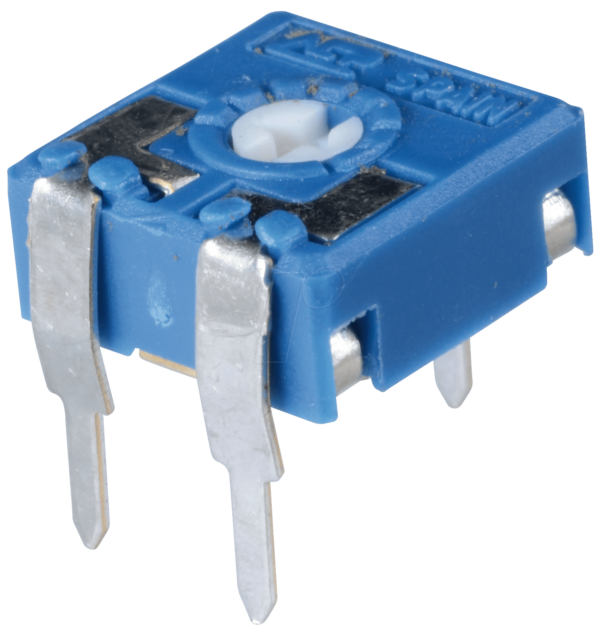

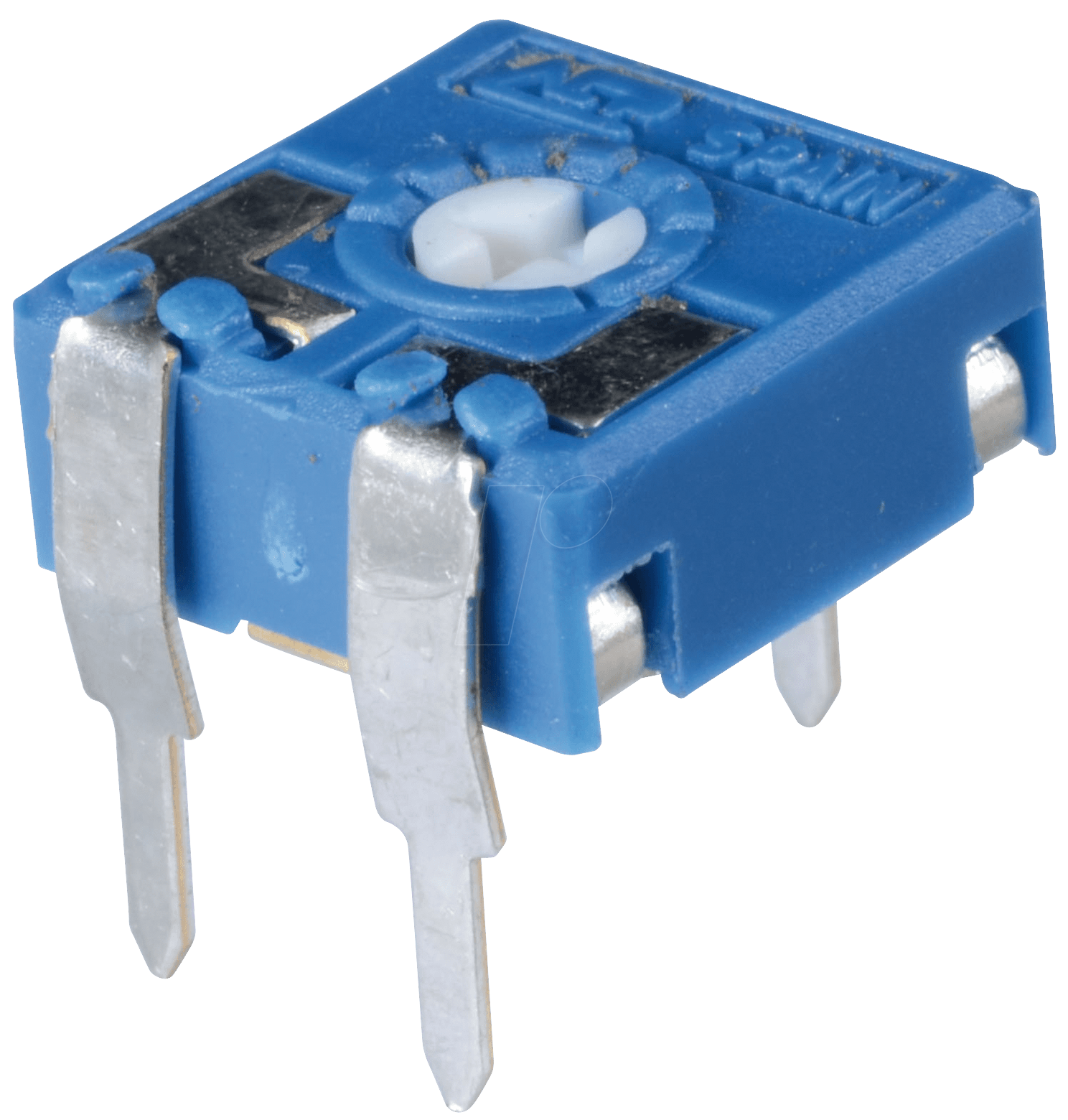

Das ACP 14-L 2,5K Einstellpotentiometer in liegender Ausführung mit einem Widerstandswert von 2,5 kOhm und einer Baugröße von 14 mm ist die ideale Lösung für Elektronikentwickler, Laboranten und anspruchsvolle Heimwerker, die eine exakte und stabile Einstellung von elektrischen Parametern benötigen. Wenn präzise Regelung, Langlebigkeit und zuverlässige Signalverarbeitung im Vordergrund stehen, bietet dieses Potentiometer eine überlegene Performance gegenüber Standardkomponenten, die oft Kompromisse bei Genauigkeit und Stabilität eingehen.
Hervorragende Leistung durch Materialgüte und Design
Die überlegene Wahl des ACP 14-L 2,5K begründet sich in der durchdachten Konstruktion und der Auswahl hochwertiger Materialien, die eine außergewöhnliche Performance gewährleisten. Es löst das Problem der ungenauen oder instabilen Regelung in Schaltungen, indem es eine feinfühlige und reproduzierbare Einstellung von Widerständen ermöglicht. Dies ist entscheidend für die Kalibrierung von Messgeräten, die Feinabstimmung von Audioschaltungen oder die Steuerung von Leistungselektronik.
Maximale Präzision für Ihre Elektronikprojekte
Das ACP 14-L 2,5K Einstellpotentiometer zeichnet sich durch eine Reihe von Vorteilen aus, die es von herkömmlichen Potentiometern abheben und es zur bevorzugten Komponente für Profis machen:
- Hohe Auflösung: Ermöglicht eine sehr feine Abstufung der Widerstandsänderung, was für präzise Kalibrierungen unerlässlich ist.
- Stabile Widerstandswerte: Garantiert eine konstante Leistung über einen breiten Temperaturbereich und nach langer Betriebszeit, wodurch die Systemstabilität erhöht wird.
- Geringe Toleranz: Bietet eine enge Toleranz des Widerstandswertes, was für kritische Schaltungsdesigns von entscheidender Bedeutung ist.
- Langlebige Kontaktbahn: Die verwendete Kontaktbahn-Technologie sorgt für eine hohe Anzahl an Schaltspielen ohne signifikanten Verschleiß, was die Lebensdauer des Bauteils erheblich verlängert.
- Robustes Gehäuse: Das stabile 14 mm Gehäuse schützt die interne Mechanik und die Schleifbahn vor Umwelteinflüssen und mechanischer Beschädigung.
- Liegende Bauform: Die horizontale Montageausrichtung ist ideal für platzsparende Designs auf Leiterplatten und erleichtert die Verkabelung in kompakten Gehäusen.
- Gleichmäßige Charakteristik: Bietet eine lineare oder logaritmische Kennlinie (je nach Ausführung, hier wird von einer linearen Charakteristik ausgegangen, falls nicht anders spezifiziert), die eine vorhersagbare Signalverarbeitung ermöglicht.
Detaillierte Spezifikationen und Eigenschaften des ACP 14-L 2,5K
| Eigenschaft | Spezifikation |
|---|---|
| Produktname | ACP 14-L 2,5K – Einstellpotentiometer |
| Typ | Einstellpotentiometer, Trimmpotentiometer |
| Baugröße | 14 mm |
| Widerstandswert | 2,5 kOhm |
| Ausführung | Liegend (horizontal) |
| Toleranz des Widerstandswertes | Typischerweise ±10% bis ±20%, je nach Herstellerstandard für diese Klasse. Eine präzise Kalibrierung in der Schaltung ist dennoch durch die hohe Auflösung möglich. |
| Belastbarkeit | Die maximale Belastbarkeit ist abhängig von der spezifischen Baureihe und dem Einsatzszenario, liegt aber typischerweise im Bereich von 0,125 W bis 0,25 W bei Nennspannung. Dies ist ausreichend für die meisten Regelungsaufgaben im niederfrequenten Bereich und zur Signalpegel-Anpassung. |
| Schleifer-Widerstand | Der Schleifer-Widerstand ist in der Regel sehr gering, typischerweise unter 5% des Nennwiderstandes, was eine genaue Signalübertragung gewährleistet. |
| Betriebstemperaturbereich | Für typische Einstellpotentiometer dieser Klasse liegt der Bereich bei ca. -40°C bis +70°C, was eine zuverlässige Funktion in vielen Umgebungen sicherstellt. |
| Mechanische Lebensdauer | Hohe mechanische Lebensdauer, oft spezifiziert in Millionen von Schleifhümmelungen, was eine langfristige Zuverlässigkeit garantiert. |
| Kontaktmaterial | Die Kontaktbahn besteht aus Materialien wie leitfähigem Kunststoff oder Kohleschicht, die für ihre Langlebigkeit und geringe Kontaktimpedanz bekannt sind. Der Schleifer besteht aus Edelmetalllegierungen für optimale Leitfähigkeit und Verschleißfestigkeit. |
| Anwendungen | Kalibrierung von Messgeräten, Feinabstimmung von Audio-Equipment, Einstellung von Steuerparametern in Industrieanlagen, Schaltungssimulation und Prototypenentwicklung. |
Technische Tiefe und Materialwissenschaft
Das Herzstück des ACP 14-L 2,5K bildet die präzise gefertigte Schleifbahn. Hierbei kommen entweder Kohleschichten oder leitfähige Kunststoffe zum Einsatz, die auf einer isolierenden Trägerplatte aufgebracht werden. Die Qualität der Beschichtung und die Gleichmäßigkeit der Schichtdicke sind entscheidend für die Linearität und die Auflösung des Potentiometers. Die kontaktgebende Einheit, der sogenannte Schleifer, ist typischerweise aus einer Federstahllegierung gefertigt, oft mit einer Edelmetallbeschichtung versehen, um einen geringen und stabilen Übergangswiderstand zur Schleifbahn zu gewährleisten. Diese Kombination minimiert Rauschen und unerwünschte Signalverfälschung, was gerade in empfindlichen Schaltungen wie Audio-Vorverstärkern oder präzisen Messschaltungen von hoher Bedeutung ist.
Die liegende Bauform mit einer 14 mm Grundfläche ist ein Designmerkmal, das auf Effizienz und Funktionalität abzielt. Diese kompakte horizontale Ausrichtung erlaubt eine einfache Bestückung auf Leiterplatten und eine optimierte Raumnutzung, insbesondere in Gehäusen mit begrenztem Platzangebot. Die Anschlusspins sind so gestaltet, dass sie einen sicheren und stabilen Lötanschluss auf der Platine ermöglichen. Die mechanische Verbindung zwischen Stellachse und Schleifer ist so konstruiert, dass sie auch bei wiederholter Betätigung eine gleichmäßige Bewegung und eine präzise Positionierung des Schleifers gewährleistet.
Der Widerstandswert von 2,5 kOhm ist ein gängiger Wert, der eine breite Palette von Anwendungen abdeckt. Ob als Spannungsteiler zur Erzeugung einer variablen Referenzspannung oder als regelbarer Widerstand zur Anpassung von Stromstärken – der 2,5 kOhm Wert bietet eine gute Balance zwischen Feinheit der Einstellung und dem möglichen Regelbereich.
Vielfältige Einsatzmöglichkeiten in Wissenschaft und Technik
Die Anwendungsgebiete des ACP 14-L 2,5K sind breit gefächert und umfassen:
- Labor und Messtechnik: Zur präzisen Kalibrierung von Messgeräten wie Oszilloskopen, Multimetern oder Labornetzteilen. Hier ist eine exakte Einstellung der Referenzspannungen oder der Verstärkungsfaktoren unerlässlich.
- Audio- und HiFi-Technik: Als Ersatz- oder Bauteil in hochwertigen Audio-Schaltungen zur Feinabstimmung von Klangparametern, Pegeln oder Frequenzweichen. Die geringen Verzerrungen und die gute Auflösung tragen maßgeblich zur Klangqualität bei.
- Industrielle Regelungstechnik: In Steuergeräten zur Einstellung von Prozessparametern wie Temperaturen, Drehzahlen oder Druckniveaus. Die Robustheit und Zuverlässigkeit des Potentiometers gewährleisten einen stabilen Betrieb auch unter rauen Bedingungen.
- Prototypenentwicklung und Hobby-Elektronik: Für Entwickler, die neue Schaltungen entwerfen oder bestehende modifizieren. Die einfache Handhabung und die präzise Einstellbarkeit machen es zu einem unverzichtbaren Werkzeug für Experimente.
- Medizintechnik: In Geräten, bei denen eine exakte Einstellung von physiologischen Parametern erforderlich ist, wie beispielsweise in Beatmungsgeräten oder Überwachungssystemen.
FAQ – Häufig gestellte Fragen zu ACP 14-L 2,5K – Einstellpotentiometer, liegend, 2,5 kOhm, 14 mm
Was ist der Hauptvorteil eines liegenden Einstellpotentiometers wie des ACP 14-L 2,5K?
Der Hauptvorteil eines liegenden Einstellpotentiometers ist die Platzersparnis auf der Leiterplatte. Die horizontale Montageausrichtung ermöglicht eine dichtere Bestückung von Bauteilen und ist ideal für kompakte elektronische Geräte und Gehäuse.
Ist das ACP 14-L 2,5K für den Einsatz in Hochfrequenzschaltungen geeignet?
Grundsätzlich sind Potentiometer dieser Bauart primär für niederfrequente Anwendungen konzipiert. Bei höheren Frequenzen können parasitäre Effekte wie Induktivitäten und Kapazitäten die Funktion beeinträchtigen. Für Hochfrequenzanwendungen sind spezialisierte Bauteile erforderlich. Für typische Audio- oder Regelungsanwendungen ist es jedoch hervorragend geeignet.
Wie oft kann das ACP 14-L 2,5K betätigt werden, bevor es verschleißt?
Die mechanische Lebensdauer eines Einstellpotentiometers wie dieses ist sehr hoch und liegt typischerweise im Bereich von mehreren Hunderttausend bis über eine Million Schleifhümmelungen. Dies gewährleistet eine lange Betriebszeit und Zuverlässigkeit, auch bei häufiger Justierung.
Welche Arten von Kennlinien bietet das ACP 14-L 2,5K?
Ohne spezifische Angabe zur Ausführung wird bei diesem Typ üblicherweise eine lineare Kennlinie (Typ B) angenommen. Dies bedeutet, dass die Widerstandsänderung proportional zur Drehung der Achse erfolgt. Es ist jedoch möglich, dass spezielle Varianten mit logarithmischer Kennlinie (Typ A) existieren.
Wie wird der Widerstandswert des Potentiometers genau eingestellt?
Der Widerstandswert wird durch Drehen der Achse des Potentiometers eingestellt. Diese Drehung bewegt einen Schleifer über eine leitfähige Bahn, wodurch der Widerstand zwischen einem der äußeren Anschlüsse und dem mittleren Schleiferanschluss verändert wird. Der Widerstandswert ändert sich dabei linear mit der Bewegung des Schleifers.
Ist das ACP 14-L 2,5K für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit oder Staub geeignet?
Obwohl das Gehäuse des Potentiometers Schutz bietet, sind Standard-Einstellpotentiometer nicht explizit für den Einsatz unter extremen Umgebungsbedingungen wie hoher Luftfeuchtigkeit oder starker Staubbelastung ausgelegt. Für solche Szenarien wären spezialisierte, abgedichtete Potentiometer oder Gehäuse erforderlich.
Welche Art von Werkzeug wird zur Einstellung des ACP 14-L 2,5K benötigt?
Zur Einstellung des ACP 14-L 2,5K wird in der Regel ein kleiner Schraubendreher oder ein passendes Werkzeug für die Achse benötigt. Die Achse ist oft geschlitzt oder kreuzförmig, um eine einfache und präzise Justierung zu ermöglichen.
