Optimaler Schutz und Organisation für Ihre Elektroinstallation: Der ABNRM106R01 Feldverteiler AP

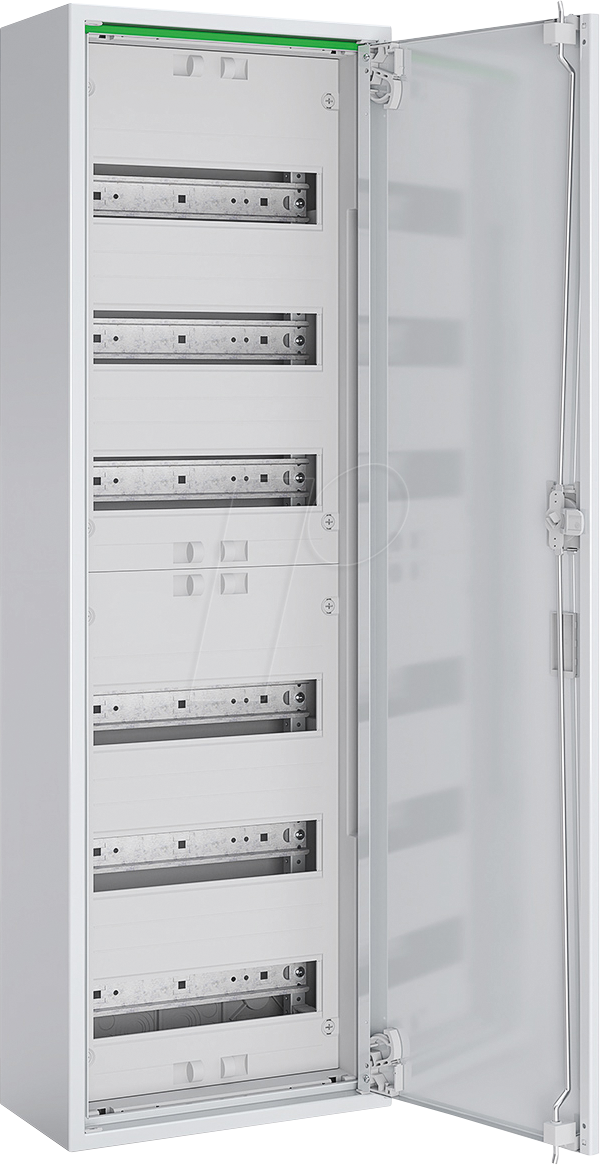

Der ABNRM106R01 Feldverteiler AP ist die intelligente Lösung für Elektriker und Anlagenbauer, die Wert auf höchste Sicherheit, Effizienz und eine übersichtliche Installation legen. Er bietet eine robuste und gut organisierte Aufnahme für Ihre elektrischen Komponenten, schützt diese zuverlässig vor äußeren Einflüssen und vereinfacht die Wartung erheblich. Mit seiner durchdachten Konstruktion und der großzügigen Kapazität von 72 TE ist er ideal für die Unterbringung von Sicherungen, Schaltschützen und weiteren Geräten in gewerblichen sowie privaten Umgebungen.
Herausragende Merkmale und Vorteile des ABNRM106R01 Feldverteilers
Der ABNRM106R01 Feldverteiler AP zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von Standardlösungen abheben und Ihnen einen klaren Mehrwert bieten:
- Robuste Bauweise für Langlebigkeit: Gefertigt aus hochwertigen Materialien, gewährleistet dieser Feldverteiler eine außerordentliche Widerstandsfähigkeit gegenüber mechanischen Belastungen und Umwelteinflüssen. Dies minimiert das Risiko von Beschädigungen und sichert die Funktionsfähigkeit Ihrer Anlage über viele Jahre hinweg.
- Übersichtliche Installation und einfache Wartung: Die 6-reihige Anordnung mit insgesamt 72 Teilungseinheiten (TE) ermöglicht eine strukturierte und logische Platzierung Ihrer Komponenten. Dies erleichtert nicht nur die Erstinstallation, sondern auch die Fehlersuche und zukünftige Erweiterungen. Eine saubere Verdrahtung wird durch ausreichend Platz und Montageflächen gefördert.
- Sicherheit durch geschlossene Volltür: Die integrierte Volltür schützt die elektrischen Komponenten zuverlässig vor Staub, Schmutz und unbefugtem Zugriff. Dies ist unerlässlich für die Einhaltung von Sicherheitsvorschriften und die Vermeidung von Störfällen. Die Tür ist so konstruiert, dass sie sich einfach öffnen und schließen lässt, ohne die Zugänglichkeit zu behindern.
- Optimale Tiefe von 160 mm: Die angegebene Tiefe von 160 mm ist präzise auf die gängigen Abmessungen von Schutzschaltern, FI-Schutzschaltern und anderen modularen Geräten abgestimmt. Dies stellt sicher, dass alle Komponenten passgenau untergebracht werden können, ohne Platz zu verschwenden oder die Montage zu erschweren.
- Integration von PE/N-Klemmen: Die Vorkonfiguration mit PE/N-Klemmen vereinfacht die Erdungs- und Neutralleiteranschlüsse erheblich. Dies spart Zeit bei der Installation und reduziert das Risiko von Fehlverdrahtungen, was für die elektrische Sicherheit von entscheidender Bedeutung ist.
- Anwenderfreundliches Design: Die Montage des Feldverteilers ist intuitiv gestaltet. Ob Aufputz- (AP) oder Unterputz-Montage, die Installation erfolgt effizient und unkompliziert, was die Arbeitszeit vor Ort reduziert.
Technische Spezifikationen und Konstruktionsdetails
Der ABNRM106R01 Feldverteiler AP ist präzise konzipiert, um den Anforderungen moderner Elektroinstallationen gerecht zu werden. Die Qualität der Materialien und die Sorgfalt in der Verarbeitung spiegeln sich in jedem Detail wider.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | ABNRM106R01 – Feldverteiler AP |
| Einbautiefe | 160 mm |
| Türtyp | Volltür, schwenkbar, mit Verriegelung |
| Aufteilung | 1 x 6-reihig |
| Teilungseinheiten (TE) | 72 TE |
| Anschlussmöglichkeiten | Integrierte PE/N-Klemmen |
| Montageart | Aufputz (AP) vorgesehen, aber kompatibel mit geeigneten Unterputzgehäusen |
| Material Gehäuse | Hochwertiger, schlagfester Kunststoff (typischerweise ABS oder Polycarbonat), halogenfrei und UV-beständig für Langlebigkeit im Innen- und Außenbereich. |
| Schutzart (typisch) | IP40/IP54 (abhängig von der exakten Ausführung und Dichtung) |
| Isolationsklasse | Klasse II (Schutzisoliert) |
Anwendungsbereiche und Einsatzmöglichkeiten
Der ABNRM106R01 Feldverteiler AP ist ein vielseitiges Element für eine breite Palette von Anwendungen, wo eine sichere und gut organisierte Unterbringung elektrischer Schaltapparate erforderlich ist. Seine robuste Konstruktion und die hohe Schutzart machen ihn zu einer bevorzugten Wahl für:
- Wohngebäude: Als Hauptverteiler für Einfamilienhäuser oder Wohnanlagen, zur Aufnahme aller relevanten Sicherungsautomaten, FI-Schutzschalter und Überspannungsschutzgeräte.
- Gewerbliche Immobilien: In Büros, Geschäften und Werkstätten zur Verteilung und Absicherung von Stromkreisen, die für Beleuchtung, IT-Infrastruktur und Maschinen benötigt werden.
- Industrieumgebungen: Zur Montage in Produktionshallen, Lagern oder Technikräumen, wo eine zuverlässige Stromversorgung und der Schutz der elektrischen Komponenten vor rauen Umgebungsbedingungen unerlässlich sind.
- Öffentliche Einrichtungen: In Schulen, Krankenhäusern oder öffentlichen Gebäuden, wo Sicherheit und einfache Wartung oberste Priorität haben.
- Landwirtschaftliche Betriebe: In Scheunen, Ställen oder Werkstätten, wo die Komponenten vor Staub, Feuchtigkeit und mechanischen Einwirkungen geschützt werden müssen.
Pflege und Wartung für optimale Leistung
Die Langlebigkeit und zuverlässige Funktion des ABNRM106R01 Feldverteilers AP hängen maßgeblich von regelmäßiger und sachgemäßer Pflege ab. Befolgen Sie diese Empfehlungen, um die Betriebssicherheit zu gewährleisten:
- Regelmäßige Sichtprüfung: Überprüfen Sie das Gehäuse, die Türdichtung und die Klemmen auf sichtbare Schäden, Risse oder Korrosion.
- Reinigung: Reinigen Sie das Gehäuse bei Bedarf mit einem leicht feuchten Tuch. Vermeiden Sie aggressive Reinigungsmittel oder Scheuermittel, die das Material beschädigen könnten. Stellen Sie sicher, dass der Verteiler vor der Reinigung spannungsfrei geschaltet ist.
- Prüfung der Klemmen: Überprüfen Sie nach einem Zeitraum von 1-2 Jahren die Festigkeit der Schraubverbindungen an den PE/N-Klemmen und den Geräten. Dies ist besonders wichtig bei Anlagen, die Vibrationen ausgesetzt sind.
- Kontrolle der Türfunktion: Stellen Sie sicher, dass die Tür leichtgängig schließt und die Verriegelung einwandfrei funktioniert. Überprüfen Sie die Dichtungen auf Beschädigungen, um die Schutzart aufrechtzuerhalten.
- Dokumentation: Führen Sie eine detaillierte Dokumentation über die installierten Geräte und die durchgeführten Wartungsarbeiten. Dies erleichtert zukünftige Überprüfungen und die Einhaltung von Vorschriften.
FAQ – Häufig gestellte Fragen zu ABNRM106R01 – Feldverteiler AP, T: 160 mm, Volltür, 1 x 6-reihig, 72 TE, PE/N
Welche Art von elektrischen Komponenten können im ABNRM106R01 Feldverteiler installiert werden?
Der ABNRM106R01 Feldverteiler AP ist konzipiert für die Aufnahme von standardisierten Reiheneinbaugeräten (REG). Dazu zählen unter anderem Sicherungsautomaten, Fehlerstromschutzschalter (FI-Schutzschalter), Überspannungsschutzgeräte, Schaltschütze, Zeitrelais und weitere modulare Komponenten, die auf eine 35mm DIN-Hutschiene montiert werden können.
Ist der Feldverteiler für den Außeneinsatz geeignet?
Die genaue Schutzart (IP-Klasse) ist entscheidend für den Außeneinsatz. Standardmäßig sind diese Verteiler oft für den Innenbereich konzipiert oder für Umgebungen, die vor direktem Wetter geschützt sind. Bei der Angabe „AP“ (Aufputz) wird eine Montage an einer Wandfläche vorausgesetzt. Für Umgebungen mit direkter Witterungseinfluss oder hoher Staub- und Feuchtigkeitsbelastung sollte eine explizite Prüfung der Schutzart und gegebenenfalls die Auswahl eines Verteilers mit höherer IP-Klasse erfolgen.
Wie wird die Erdung und der Neutralleiter im ABNRM106R01 angeschlossen?
Der ABNRM106R01 Feldverteiler AP verfügt über integrierte PE/N-Klemmen. Diese Klemmen ermöglichen eine direkte und sichere Verbindung der Schutzleiter (PE) und Neutralleiter (N) Ihrer elektrischen Anlage mit den entsprechenden Anschlusspunkten im Verteiler. Dies vereinfacht die Installation erheblich und gewährleistet eine ordnungsgemäße Erdung.
Was bedeutet die Angabe „72 TE“ bei diesem Feldverteiler?
TE steht für Teilungseinheit. Eine Teilungseinheit entspricht in der Regel einer Breite von 17,5 mm. Die Angabe „72 TE“ bedeutet, dass der Feldverteiler insgesamt Platz für 72 solcher Einheiten bietet. Dies ermöglicht die Unterbringung einer entsprechenden Anzahl von ein- oder mehrpoligen Sicherungsautomaten oder anderen Modulgeräten.
Wie erfolgt die Montage des Feldverteilers?
Der Feldverteiler ABNRM106R01 ist als AP-Modell (Aufputz) ausgewiesen. Das bedeutet, er wird direkt auf eine vorhandene Wand oder Montagefläche aufgeschraubt. Die Montagebohrungen sind im Gehäuse vorgesehen. Bei Bedarf kann er auch in Kombination mit geeigneten Unterputz-Gehäusen verwendet werden, sofern diese kompatibel sind.
Benötige ich spezielles Werkzeug für die Installation?
Für die Installation des ABNRM106R01 Feldverteilers sind Standardwerkzeuge für Elektroinstallationen erforderlich. Dazu gehören in der Regel ein Schraubendreher-Set (Schlitz und Kreuzschlitz), ein Seitenschneider, eine Abisolierzange, ein Spannungsprüfer und gegebenenfalls ein Maßband und eine Bohrmaschine für die Wandmontage. Die genauen Werkzeuge können je nach Installationsumgebung variieren.
Ist das Material des Verteilergehäuses halogenfrei?
Bei hochwertigen Feldverteilern, insbesondere für industrielle und öffentliche Anwendungen, ist die Verwendung von halogenfreiem Material eine gängige Praxis. Halogenfreie Kunststoffe sind im Brandfall sicherer, da sie keine giftigen Dämpfe freisetzen. Die genaue Materialspezifikation des ABNRM106R01 sollte im technischen Datenblatt des Herstellers bestätigt werden, aber es ist davon auszugehen, dass für diese Art von Produkt auf Sicherheit und Umweltverträglichkeit geachtet wird.
