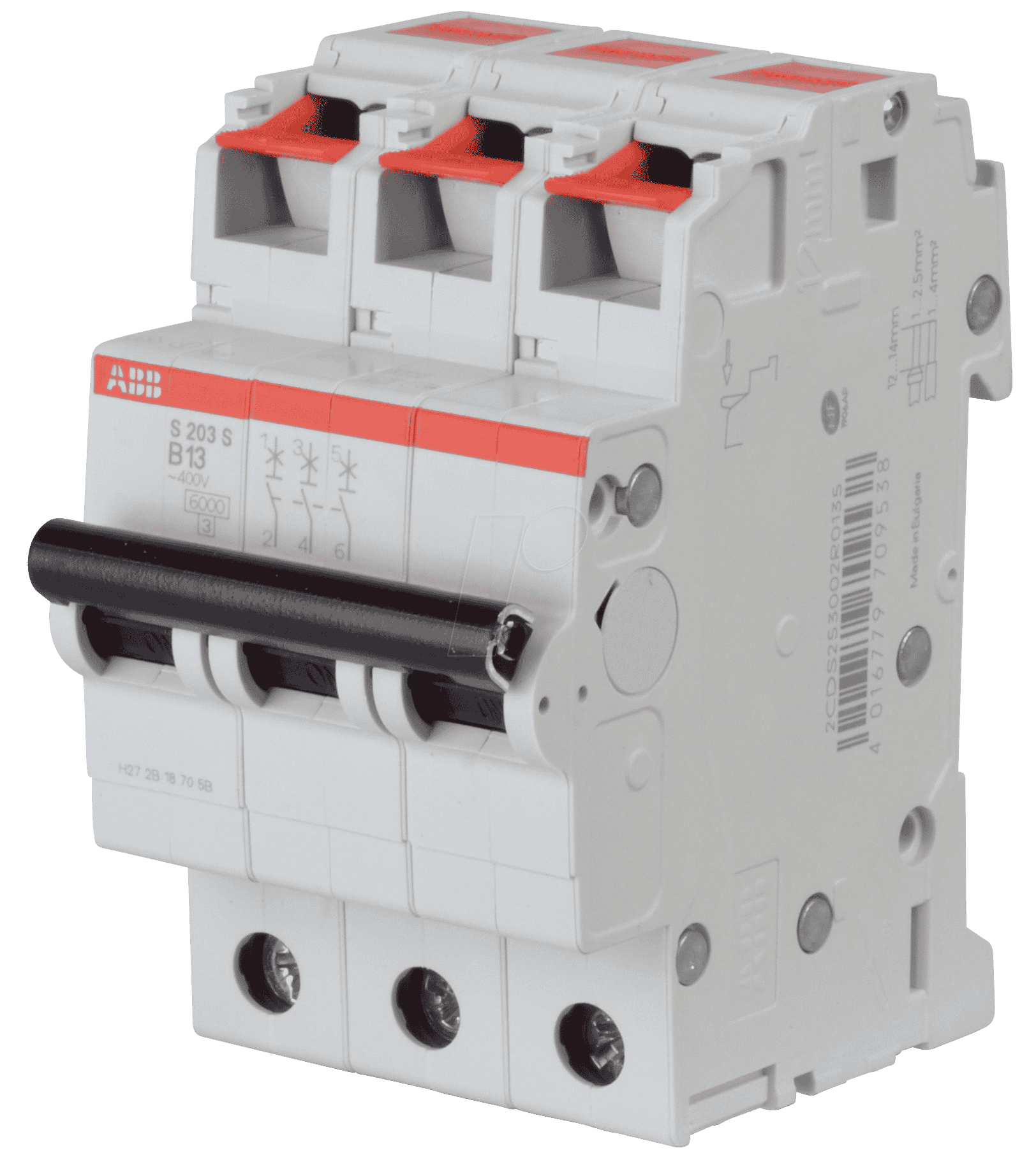

Schutz für Ihre Elektroinstallation: ABB S203S-B13 Leitungsschutzschalter
Wenn es um die Sicherheit Ihrer elektrischen Anlagen geht, sind Sie auf zuverlässigen Schutz vor Überlast und Kurzschluss angewiesen. Der ABB S203S-B13 Leitungsschutzschalter mit Charakteristik B und 13 Ampere Nennstrom ist die ideale Lösung für Installateure und anspruchsvolle Heimwerker, die Wert auf höchste Sicherheit, präzise Auslösung und Langlebigkeit legen. Dieses dreipolige Schutzorgan bietet umfassenden Schutz für eine Vielzahl von Anwendungen in Wohn-, Gewerbe- und Industriebereichen, wo eine schnelle und selektive Abschaltung unerlässlich ist.
Überlegene Leistung und Zuverlässigkeit: Der ABB S203S-B13 im Detail
Der ABB S203S-B13 repräsentiert die Spitzenklasse moderner Schutzschalter-Technologie. Während herkömmliche Sicherungen oft nur einen groben Schutz bieten und beim Auslösen komplett ersetzt werden müssen, ermöglicht ein Leitungsschutzschalter eine einfache Wiederinbetriebnahme nach einer Störung. Die Charakteristik B des S203S-B13 ist speziell für den Schutz von Kabeln und Leitungen in Stromkreisen mit geringen Einschaltströmen konzipiert, wie sie typischerweise in Wohngebäuden und Büros vorkommen. Dies bedeutet, dass der Schalter bei einem Fehlerstrom, der das 3- bis 5-fache des Nennstroms (hier 13 A) beträgt, innerhalb kurzer Zeit auslöst und so Schäden an der Installation verhindert. Die dreipolige Ausführung bietet dabei den Vorteil, alle drei Außenleiter eines Drehstromkreises gleichzeitig zu trennen, was für bestimmte Anwendungen und zur Vermeidung von Phasenverschiebungen unerlässlich ist.
Maximale Sicherheit und Effizienz durch fortschrittliche Technologie
ABB, ein weltweit führender Anbieter von Elektrotechnik und Automatisierung, setzt mit der S200-Serie neue Maßstäbe in puncto Sicherheit und Anwenderfreundlichkeit. Der S203S-B13 profitiert von dieser Expertise und bietet Ihnen:
- Präzise und schnelle Auslösung: Die Charakteristik B garantiert eine zuverlässige Unterbrechung des Stromflusses bei Überlast und Kurzschluss, schützt Ihre Geräte und verhindert potenzielle Brandgefahren.
- Hohe Schaltleistung: Mit einer Ausschaltleistung von 6 kA bietet der Schalter ausreichende Reserven für die meisten gängigen Anwendungen und schützt auch bei stärkeren Kurzschlüssen effektiv.
- Robuste Bauweise: Gefertigt aus hochwertigen, flammhemmenden Kunststoffen, gewährleistet der Leitungsschutzschalter eine lange Lebensdauer und Beständigkeit gegenüber mechanischen Einwirkungen und Umwelteinflüssen.
- Einfache Montage und Handhabung: Das bewährte Stecksockelsystem ermöglicht eine schnelle und sichere Installation auf Standard-Hutschiene (35 mm). Die klare Kennzeichnung und die ergonomischen Bedienelemente erleichtern die Handhabung im täglichen Einsatz.
- Zuverlässiger Schutz für Drehstromkreise: Die dreipolige Ausführung stellt sicher, dass bei einem Fehler alle stromführenden Leiter gleichzeitig abgeschaltet werden, was besonders in industriellen Umgebungen und bei bestimmten Motoranwendungen wichtig ist.
- Globale Standards: Der ABB S203S-B13 erfüllt internationale Normen und Zertifizierungen, was Ihnen höchste Sicherheit und Konformität zusichert.
Technische Spezifikationen und Qualitätsmerkmale
Der ABB S203S-B13 – Leitungsschutzschalter, Char. B, 13 A, 3 polig ist ein Meisterwerk der Ingenieurskunst, das auf Langlebigkeit und präzise Funktionalität ausgelegt ist. Die folgenden Informationen geben Ihnen einen tiefen Einblick in die Qualität und Leistungsfähigkeit dieses essenziellen Bauteils für Ihre Elektroinstallation:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Leitungsschutzschalter |
| Hersteller | ABB |
| Modellreihe | S200 |
| Anzahl der Pole | 3 (dreipolig) |
| Charakteristik | B (Standardcharakteristik für Wohn- und Bürobereiche) |
| Nennstrom | 13 A |
| Ausschaltleistung | 6 kA (gemäß EN 60898-1) |
| Nennspannung | 230/400 V AC |
| Befestigungsart | Hutschiene (35 mm) |
| Schutzart | IP20 (an Anschlussklemmen), IP40 (im Gehäuse) |
| Material Gehäuse | Hochwertiger, flammhemmender Thermoplast (Polycarbonat-Basis für hohe Schlagzähigkeit und UV-Beständigkeit) |
| Betriebstemperaturbereich | -25 °C bis +55 °C (optimale Leistung zwischen -5 °C und +35 °C) |
| Anschlussklemmen | Doppelklemmen für Draht- und Litzenanschluss (Push-in-Technologie für einfache Verdrahtung) |
| Auslösecharakteristik B (Impulsstrom-Schwelle) | Auslösung bei 3- bis 5-fachem Nennstrom (ca. 39 A bis 65 A) innerhalb definierter Zeitintervalle, ideal für ohmsche und schwach induktive Lasten. |
| Lebensdauer (mechanisch) | Bis zu 20.000 Schaltspiele (bei Nennlast und bestimmungsgemäßem Gebrauch) |
| Lebensdauer (elektrisch) | Bis zu 4.000 Schaltspiele (bei Nennlast) |
| Normenkonformität | IEC/EN 60898-1, IEC/EN 60947-2 |
| Einsatzgebiete | Schutz von Kabeln und Leitungen in Wohngebäuden, Gewerbeobjekten, Büros, Schaltanlagen und Verteilungen; Schutz von Geräten mit geringen Einschaltströmen. |
Anwendungsgebiete und Montagefreundlichkeit
Der ABB S203S-B13 ist ein vielseitiges Schutzorgan, das sich für eine breite Palette von Anwendungen eignet. Seine Charakteristik B macht ihn zur ersten Wahl für:
- Wohnrauminstallationen: Schutz von Steckdosenkreisen, Beleuchtungsanlagen und Geräten mit geringen Anlaufströmen.
- Büroumgebungen: Absicherung von Computerarbeitsplätzen, Beleuchtung und kleineren Elektrogeräten.
- Kleine Gewerbebetriebe: Einsatz in Werkstätten, Ladengeschäften und kleineren Produktionsbereichen.
- Schaltanlagenbau: Als Standard-Schutzkomponente in Verteilerfeldern und Unterverteilungen.
Die Montage auf einer 35 mm Hutschiene ist unkompliziert und ermöglicht eine schnelle Integration in bestehende oder neue Elektroinstallationen. Die doppelten Anschlussklemmen erlauben sowohl die Verdrahtung mit starren Leitern als auch mit flexiblen Litzen und erleichtern so die Anschlussflexibilität.
Die Vorteile der Charakteristik B
Die Auswahl der richtigen Auslösecharakteristik ist entscheidend für die optimale Funktion eines Leitungsschutzschalters. Die Charakteristik B des ABB S203S-B13 zeichnet sich durch folgende Eigenschaften aus:
- Geringe Ansprechschwelle für Kurzschluss: Der Schalter löst bei einem Strom aus, der dem 3- bis 5-fachen des Nennstroms entspricht. Dies ist ideal für Verbraucher, bei denen keine nennenswerten Einschaltströme auftreten, wie z.B. Beleuchtung, Heizgeräte oder elektronische Steuerungen.
- Schutz vor Überlast und Kurzschluss: Die Charakteristik B deckt beide Schutzanforderungen ab und bietet einen umfassenden Schutz für Ihre Elektroinstallation.
- Vermeidung von Fehlauslösungen: Im Vergleich zu schnelleren Charakteristiken (z.B. A oder C) ist die Wahrscheinlichkeit von Fehlauslösungen durch kurzzeitige Einschaltströme oder Netzstörungen geringer.
- Hohe Selektivität: Bei richtiger Dimensionierung im Verbund mit anderen Schutzorganen ermöglicht die Charakteristik B eine selektive Abschaltung, sodass nur der betroffene Stromkreis unterbrochen wird.
FAQ – Häufig gestellte Fragen zu ABB S203S-B13 – Leitungsschutzschalter, Char. B, 13 A, 3 polig
Was bedeutet die Auslösecharakteristik B?
Die Auslösecharakteristik B gibt an, bei welchem Strom der Leitungsschutzschalter im Fehlerfall auslöst. Bei Charakteristik B erfolgt die Auslösung bei einem Kurzschlussstrom, der dem 3- bis 5-fachen des Nennstroms entspricht. Diese Charakteristik ist für Verbraucher mit geringen Einschaltströmen, wie sie typischerweise in Wohnhäusern und Büros vorkommen, am besten geeignet.
Wann ist ein dreipoliger Leitungsschutzschalter erforderlich?
Ein dreipoliger Leitungsschutzschalter wird immer dann benötigt, wenn Drehstromkreise abgesichert werden müssen. Dies ist beispielsweise bei Motoren, größeren Heizsystemen oder anderen Geräten der Fall, die mit drei Außenleitern versorgt werden. Die dreipolige Ausführung stellt sicher, dass bei einem Fehler alle drei Außenleiter gleichzeitig getrennt werden, was für die Sicherheit und den Schutz der angeschlossenen Geräte unerlässlich ist.
Kann ich den ABB S203S-B13 auch für meinen Haushaltsstromkreis verwenden?
Ja, der ABB S203S-B13 mit Charakteristik B und 13 A Nennstrom ist hervorragend für den Einsatz in Haushaltsstromkreisen geeignet. Er bietet zuverlässigen Schutz für Steckdosenkreise, Beleuchtung und viele andere übliche Haushaltsgeräte, bei denen keine hohen Anlaufströme auftreten.
Was ist der Unterschied zwischen Charakteristik B und C?
Der Hauptunterschied liegt in der Ansprechschwelle für Kurzschlussströme. Charakteristik C löst bei einem höheren Strom aus, typischerweise dem 5- bis 10-fachen des Nennstroms. Dies macht Charakteristik C besser geeignet für Verbraucher mit höheren Einschaltströmen, wie z.B. Motoren oder Transformatoren, um Fehlauslösungen zu vermeiden. Charakteristik B ist für Anwendungen mit geringeren Einschaltströmen die präzisere Wahl.
Wie hoch ist die Lebensdauer eines solchen Leitungsschutzschalters?
Die mechanische Lebensdauer eines ABB S203S-B13 Leitungsschutzschalters beträgt bis zu 20.000 Schaltspiele, während die elektrische Lebensdauer bei Nennlast etwa 4.000 Schaltspiele umfasst. Dies gewährleistet eine lange und zuverlässige Funktion bei bestimmungsgemäßem Gebrauch.
Ist der ABB S203S-B13 für den Einsatz in der Industrie geeignet?
Für viele industrielle Anwendungen, insbesondere dort, wo die Auslösecharakteristik B passt (z.B. Schutz von kleineren Maschinen mit geringen Anlaufströmen oder Beleuchtung in Industriebereichen), ist der ABB S203S-B13 eine geeignete Wahl. Für größere Motoren oder Anlagen mit sehr hohen Anlaufströmen könnten jedoch Leitungsschutzschalter mit Charakteristik C, D oder andere spezielle Schutzvorrichtungen erforderlich sein. Die Entscheidung sollte immer auf einer fachgerechten Anlagenplanung basieren.
Welche Vorteile bietet die dreipolige Ausführung gegenüber einer einpoligen?
Die dreipolige Ausführung schaltet bei einem Fehler alle drei Außenleiter eines Drehstromkreises gleichzeitig ab. Dies ist unerlässlich, um ein einseitiges Abschalten zu verhindern, was zu Spannungsasymmetrien und potenziellen Schäden an Drehstrommotoren führen kann. Bei Anlagen, die mit Drehstrom betrieben werden, ist die dreipolige Absicherung ein Muss für maximale Sicherheit.
