Zuverlässiger Schutz für Ihre Elektroinstallation: ABB S203-C25 Leitungsschutzschalter

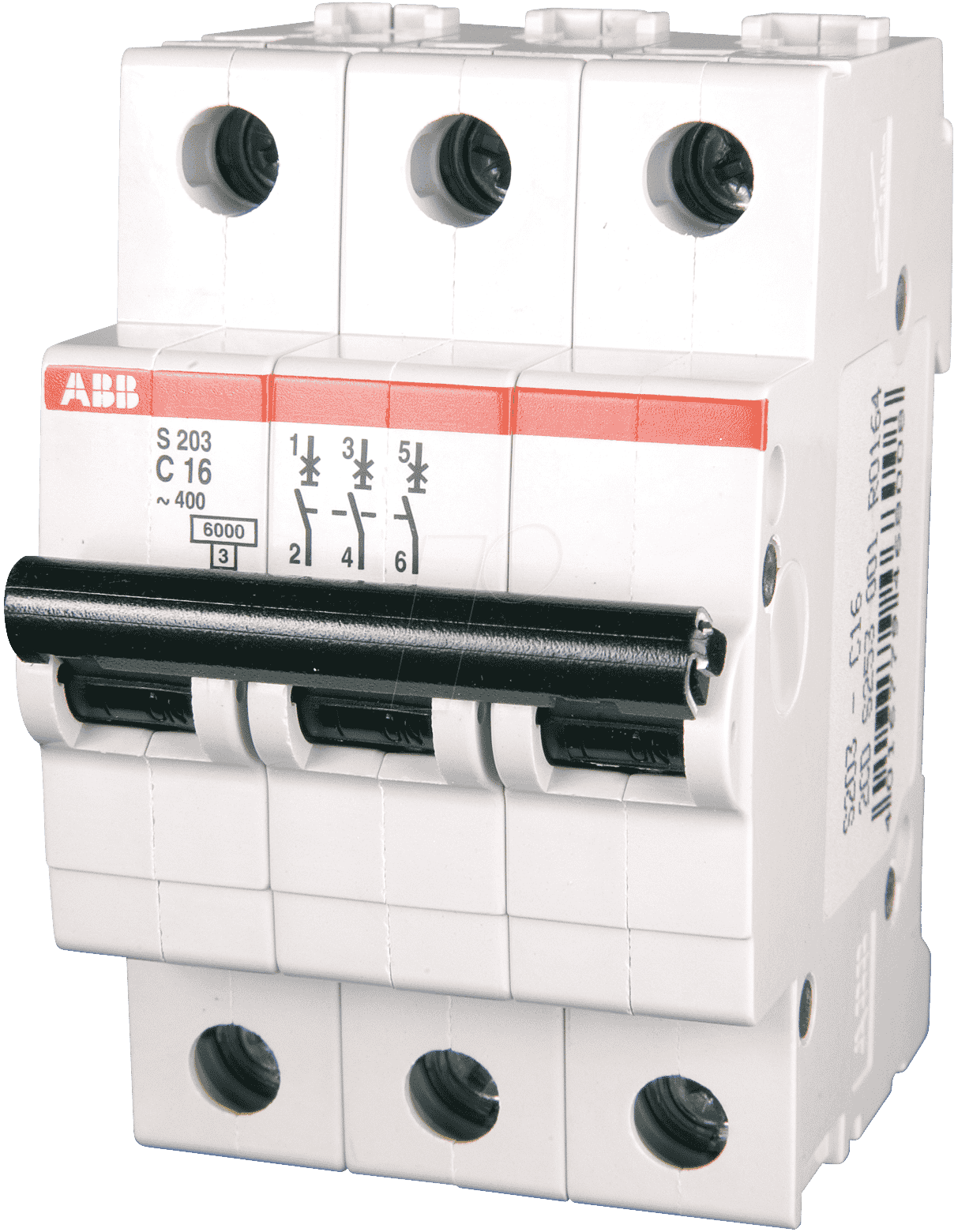

Der ABB S203-C25 Leitungsschutzschalter ist die ideale Lösung zur Absicherung von Elektroinstallationen in Wohn-, Gewerbe- und Industrieanwendungen. Er schützt zuverlässig vor Überlast und Kurzschluss und gewährleistet so die Sicherheit von Personen und Sachwerten.
Überragende Leistung und Sicherheit
Wenn es um den Schutz Ihrer elektrischen Anlagen geht, sind Kompromisse keine Option. Der ABB S203-C25 Leitungsschutzschalter bietet eine überlegene Absicherungslösung, die sich durch höchste Zuverlässigkeit und fortschrittliche Technologie auszeichnet. Im Gegensatz zu einfachen Sicherungen, die bei einem Defekt komplett ersetzt werden müssen und oft nur einen begrenzten Schutz bieten, schaltet der ABB S203-C25 im Fehlerfall präzise ab und kann nach Behebung der Ursache einfach wieder eingeschaltet werden. Dies minimiert Ausfallzeiten und sorgt für eine durchgängige Verfügbarkeit Ihrer Stromversorgung.
Präzise Charakteristik für optimale Auslösung
Charakteristik C: Der Allrounder für vielfältige Anwendungen
Die Charakteristik C des ABB S203-C25 ist speziell für den Schutz von Geräten und Anlagen konzipiert, die beim Anlauf kurzzeitig höhere Einschaltströme aufnehmen. Dazu gehören beispielsweise Motoren, Transformatoren oder Lampen mit konventionellen Vorschaltgeräten. Diese Charakteristik ermöglicht eine höhere Toleranz gegenüber kurzzeitigen Stromspitzen, ohne dass es zu einer unerwünschten Auslösung kommt. Gleichzeitig gewährleistet sie eine schnelle und zuverlässige Abschaltung bei einem Kurzschluss, was entscheidend für die Sicherheit ist.
Robuste Bauweise für Langlebigkeit
3-polige Ausführung für umfassenden Schutz
Die 3-polige Ausführung des S203-C25 schützt alle drei Außenleiter einer Drehstromanlage gleichzeitig. Dies ist unerlässlich für die sichere Abschaltung von Drehstromverbrauchern und die Vermeidung gefährlicher Spannungsdifferenzen im Fehlerfall. Die robuste Bauweise und die hochwertigen Materialien, die ABB für seine Schutzschaltprodukte verwendet, garantieren eine außergewöhnliche Langlebigkeit und Zuverlässigkeit, selbst unter anspruchsvollen Umgebungsbedingungen.
Maximale Sicherheit und einfache Handhabung
- Zuverlässiger Überlastschutz: Schützt zuverlässig vor thermischer Überlastung, die durch zu hohe Ströme über einen längeren Zeitraum entsteht.
- Schneller Kurzschlussschutz: Bietet eine extrem schnelle Auslösung im Falle eines Kurzschlusses, um Schäden an Leitungen und Geräten zu verhindern.
- Wieder einschaltbar: Nach der Behebung der Fehlerursache kann der Leitungsschutzschalter einfach wieder eingeschaltet werden, was die Betriebsunterbrechung minimiert.
- Kompaktes Design: Ermöglicht eine platzsparende Installation in Schaltschränken und Verteilungen.
- Hohe Schaltleistung: Konzipiert für eine hohe Schaltleistung, um auch bei größeren Fehlerströmen sicher abzuschalten.
- Standardisierte Montage: Passt auf gängige Hutschienen (DIN EN 60715), was die Integration in bestehende Installationen erleichtert.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | ABB |
| Produkttyp | Leitungsschutzschalter (MCB – Miniature Circuit Breaker) |
| Modell | S203-C25 |
| Polanzahl | 3-polig |
| Nennstrom | 25 A |
| Auslösecharakteristik | C |
| Nennspannung | AC 230/400 V |
| Bemessungsschaltvermögen (Icn) | 6 kA (gemäß EN 60898-1) |
| Schutzart (Gehäuse) | IP20 (berührungsgeschützt) |
| Anschlussart | Kammklemmen oder Einzeladern |
| Umgebungstemperatur | -25°C bis +55°C |
| Montageart | Hutschienenmontage (DIN EN 60715) |
| Material des Gehäuses | Hochwertiger Thermoplast (halogenfrei) |
| Einsatzbereiche | Wohngebäude, Gewerbe, Industrie, Schaltanlagenbau |
Anwendungsgebiete und Einsatzszenarien
Der ABB S203-C25 Leitungsschutzschalter ist ein unverzichtbares Element in jeder modernen Elektroinstallation. Seine Charakteristik C macht ihn besonders geeignet für den Schutz von:
- Drehstrommotoren: Insbesondere für Anwendungen, bei denen Motoren kurzzeitig überlastet werden können oder beim Anlaufen höhere Ströme ziehen.
- Transformatoren: Um die Einschaltstromspitzen beim Einschalten von Transformatoren abzufangen.
- Beleuchtungssysteme: In gewerblichen oder industriellen Beleuchtungsanlagen, die mit konventionellen Vorschaltgeräten arbeiten.
- Maschinen und Anlagen: In industriellen Umgebungen, in denen eine zuverlässige Absicherung von einzelnen Maschinenkomponenten oder kompletten Anlagen erforderlich ist.
- Verteilungsanlagen: Als Standard-Schutzorgan in Unterverteilungen für verschiedene Stromkreise.
Technische Raffinesse für maximale Sicherheit
Die Technologie hinter dem ABB S203-C25 basiert auf jahrzehntelanger Erfahrung und kontinuierlicher Weiterentwicklung im Bereich des elektrischen Schutzes. Der thermische Auslöser reagiert auf die Erwärmung der Leitung durch Überlast und löst den Schalter verzögert aus, um unnötige Abschaltungen bei kurzzeitigen Stromerhöhungen zu vermeiden. Der magnetische Auslöser hingegen sorgt für eine sofortige Abschaltung bei sehr hohen Kurzschlussströmen, wodurch die elektrische Anlage und angeschlossene Geräte vor gravierenden Schäden geschützt werden. Die präzise Kalibrierung dieser Auslöser ist entscheidend für die Sicherheit und Zuverlässigkeit des Systems.
Die 3-polige Ausführung bietet einen umfassenden Schutz für Drehstromkreise. Im Fehlerfall werden alle drei Außenleiter gleichzeitig getrennt, was eine versehentliche einphasige Einspeisung verhindert und somit die Sicherheit erhöht. Dies ist besonders wichtig bei der Absicherung von Motoren und anderen Drehstromverbrauchern, bei denen eine unsymmetrische Abschaltung zu gefährlichen Situationen führen kann.
Das Gehäuse des S203-C25 besteht aus hochwertigem, halogenfreiem Thermoplast. Dieses Material bietet nicht nur eine hervorragende elektrische Isolierung und mechanische Stabilität, sondern auch eine verbesserte Brandbeständigkeit. Die kompakte Bauweise ermöglicht eine hohe Packungsdichte in Schaltschränken, was gerade bei der Installation auf engstem Raum von Vorteil ist.
Die einfache und sichere Montage auf einer Standard-Hutschiene (DIN EN 60715) ist ein weiteres wichtiges Merkmal. Die Anschlussklemmen sind so konzipiert, dass sie eine sichere und dauerhafte Verbindung mit verschiedenen Leitungstypen gewährleisten. Dies reduziert den Installationsaufwand und erhöht die Zuverlässigkeit der elektrischen Verbindung.
FAQ – Häufig gestellte Fragen zu ABB S203-C25 – Leitungsschutzschalter, Char. C, 25 A, 3 polig
Was bedeutet die Auslösecharakteristik C?
Die Auslösecharakteristik C beschreibt das Verhalten des Leitungsschutzschalters bei Überstrom. Bei Charakteristik C löst der Schalter bei etwa dem 5- bis 10-fachen des Nennstroms aus. Dies ist ideal für Anwendungen, bei denen Geräte, wie z.B. Motoren, beim Anlaufen kurzzeitig höhere Ströme ziehen, ohne dass es zu einer unnötigen Auslösung kommt.
Für welche Anwendungen ist ein 3-poliger Leitungsschutzschalter geeignet?
Ein 3-poliger Leitungsschutzschalter wird zur Absicherung von Drehstromkreisen eingesetzt. Dies ist notwendig, um alle drei Außenleiter gleichzeitig zu schützen und ein sicheres Abschalten von Drehstromverbrauchern wie Motoren oder größeren Maschinen zu gewährleisten.
Wie unterscheidet sich der ABB S203-C25 von einer normalen Sicherung?
Im Gegensatz zu einer herkömmlichen Schmelzsicherung, die nach dem Auslösen ersetzt werden muss, kann der ABB S203-C25 Leitungsschutzschalter nach Behebung der Fehlerursache einfach wieder eingeschaltet werden. Dies reduziert Ausfallzeiten und Kosten. Zudem bietet er oft eine präzisere und schnellere Auslösung.
Ist der ABB S203-C25 für den Einsatz in Privathaushalten geeignet?
Ja, der ABB S203-C25 kann in Privathaushalten eingesetzt werden, insbesondere wenn dort Drehstromverbraucher vorhanden sind oder wenn eine besonders zuverlässige und wieder einschaltbare Absicherung gewünscht wird. Für einphasige Kreise in Haushalten werden in der Regel einpolige oder zweipolige Leitungsschutzschalter verwendet.
Welche Schutzfunktion bietet der Leitungsschutzschalter?
Der Leitungsschutzschalter bietet zwei wesentliche Schutzfunktionen: Überlastschutz und Kurzschlussschutz. Der Überlastschutz verhindert eine Überhitzung von Leitungen und Geräten bei dauerhaft zu hohen Strömen, während der Kurzschlussschutz bei einem plötzlichen, sehr hohen Stromfluss sofort auslöst, um Schäden zu vermeiden.
Was bedeutet die Angabe „6 kA“ beim Schaltvermögen?
„6 kA“ steht für das Bemessungsschaltvermögen von 6 Kiloampere. Dies ist der maximale Kurzschlussstrom, den der Leitungsschutzschalter im Fehlerfall sicher ausschalten kann, ohne selbst beschädigt zu werden. Ein höheres Schaltvermögen bietet eine größere Sicherheit, insbesondere in größeren Anlagen.
Kann der ABB S203-C25 auch für Gleichstromkreise verwendet werden?
Die Charakteristik und die Auslegung des ABB S203-C25 sind primär für Wechselstromkreise (AC) optimiert. Für Gleichstromkreise (DC) sind in der Regel spezielle DC-Leitungsschutzschalter erforderlich, da die Lichtbogenlöschung bei Gleichstrom anders funktioniert.
