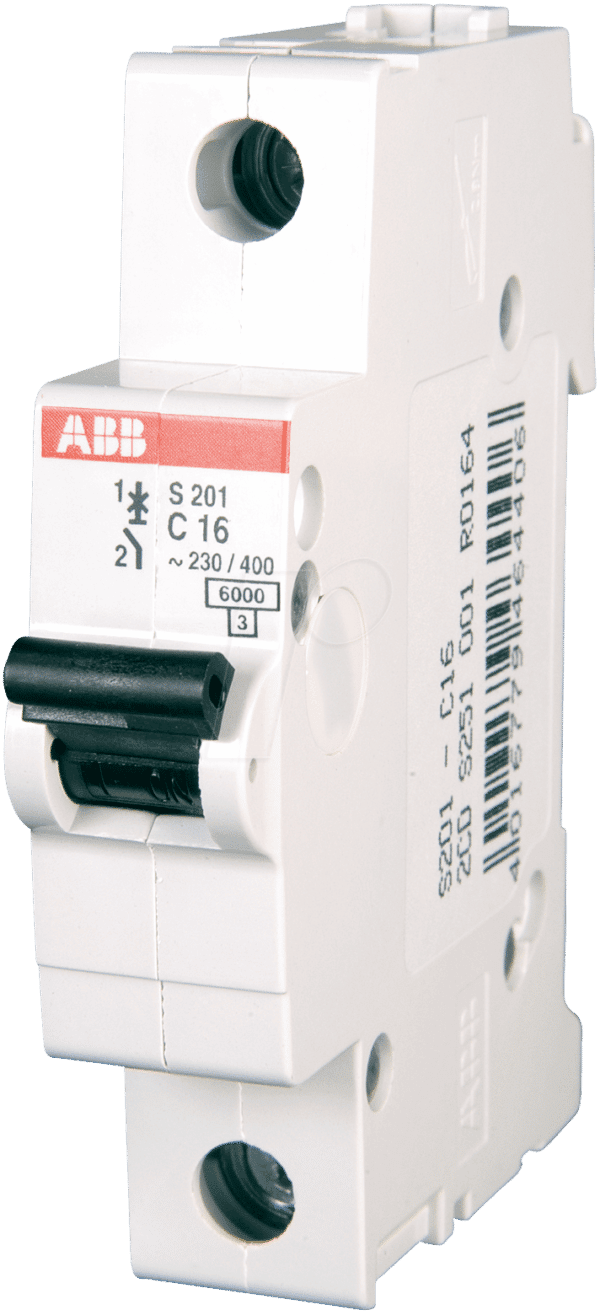

ABB S201-C16 – Leitungsschutzschalter: Ihr Schutzschild für elektrische Anlagen
Benötigen Sie zuverlässigen Schutz vor Überlast und Kurzschluss für Ihre elektrischen Leitungen? Der ABB S201-C16 ist die ideale Lösung für Elektriker, Hausbesitzer und Facility-Manager, die Wert auf Sicherheit, Langlebigkeit und präzise Funktionalität legen. Dieses einpolige Schutzorgan gewährleistet die Integrität Ihrer Stromkreise und verhindert potenzielle Schäden an Geräten und Anlagen.
Maximale Sicherheit durch präzise Auslösecharakteristik
Der entscheidende Vorteil des ABB S201-C16 liegt in seiner fein abgestimmten Auslösecharakteristik „C“. Diese Charakteristik ist speziell für den Schutz von Anlagen mit hohen Einschaltströmen konzipiert, wie sie beispielsweise bei Motoren, Transformatoren oder bestimmten Beleuchtungssystemen auftreten. Im Gegensatz zu Charakteristiken wie „B“ oder „A“, die für rein ohmsche Lasten optimiert sind, ermöglicht die Charakteristik „C“ ein kurzzeitiges Überschreiten des Nennstroms ohne sofortige Auslösung. Dies verhindert unnötige Abschaltungen und erhöht die Betriebssicherheit, während gleichzeitig ein effektiver Schutz bei Überlast und Kurzschluss gewährleistet bleibt. Die präzise Stromstärke von 16 Ampere stellt sicher, dass der Schutzschalter exakt auf die Belastbarkeit der geschützten Leitung abgestimmt ist.
Technische Überlegenheit und Zuverlässigkeit
ABB steht als Synonym für höchste Qualität und Ingenieurskunst im Bereich der Elektrotechnik. Der S201-C16 ist keine Ausnahme. Gefertigt aus robusten, widerstandsfähigen Materialien, die den Anforderungen industrieller Umgebungen standhalten, bietet dieser Leitungsschutzschalter eine außergewöhnliche Langlebigkeit. Die interne Mechanik ist auf tausende von Schaltspielen ausgelegt und garantiert somit eine zuverlässige Funktion über die gesamte Lebensdauer des Produkts. Die klar definierten Schaltkontakte minimieren den Übergangswiderstand, was zu geringeren Energieverlusten führt und die Effizienz Ihrer Anlage steigert.
Vielseitige Einsatzmöglichkeiten
Der einpolige ABB S201-C16 Leitungsschutzschalter eignet sich hervorragend für eine Vielzahl von Anwendungen, von der Absicherung von Einzelstromkreisen in Wohngebäuden über die Verteilung in Gewerbeimmobilien bis hin zu spezialisierten Anwendungen in industriellen Schaltanlagen. Seine kompakte Bauform ermöglicht eine platzsparende Installation in Standard-Verteilerkästen nach DIN-Norm, was die Integration in bestehende oder neue Elektroinstallationen vereinfacht. Ob für die Absicherung von Steckdosenkreisen, Beleuchtungsgruppen oder kleineren Maschinen und Geräten – der S201-C16 bietet einen unverzichtbaren Schutz.
Die Vorteile auf einen Blick
- Optimale Schutzwirkung: Auslösecharakteristik „C“ für den Schutz von Anlagen mit hohen Einschaltströmen, verhindert unnötige Auslösungen.
- Robuste Konstruktion: Gefertigt aus hochwertigen, langlebigen Materialien für maximale Zuverlässigkeit und Widerstandsfähigkeit.
- Präzise Nennstromstärke: 16 Ampere für eine exakte Anpassung an die Leistung des geschützten Stromkreises.
- Hohe Schaltspielzahl: Entwickelt für eine lange Lebensdauer und tausende von sicheren Schaltvorgängen.
- Kompaktes Design: Platzsparende Installation in Standard-Verteilerkästen nach DIN-Norm.
- Effiziente Energieübertragung: Geringer Übergangswiderstand durch hochwertige Schaltkontakte.
- Sicherheit und Konformität: Erfüllt höchste internationale Sicherheitsstandards und Normen.
- Einfache Installation: Schnelle und unkomplizierte Montage dank bewährter Steckverbindungstechnik.
Produktdetails und technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Hersteller | ABB |
| Produktserie | S200 |
| Typ | Leitungsschutzschalter (LS-Schalter) |
| Polanzahl | 1-polig |
| Bemessungsstrom (In) | 16 A |
| Auslösecharakteristik | C |
| Bemessungsspannung (Ue) | AC 230/400 V |
| Bemessungs-Schaltvermögen (Icn) | 6 kA gemäß EN 60898-1 |
| Frequenz | 50/60 Hz |
| Schutzart (IP) | IP20 (bei geschlossener Front) |
| Anschlussart | Käfigklemmen mit Anschluss- und Abisolierlänge |
| Montageart | Hutschiene (DIN EN 60715) |
| Material Gehäuse | Hochwertiger, thermisch und elektrisch isolierender Kunststoff (Halogenfrei) |
| Betriebstemperatur | -25 °C bis +55 °C |
| Lagertemperatur | -40 °C bis +70 °C |
| Lebensdauer (mechanisch) | Bis zu 20.000 Schaltspiele |
| Lebensdauer (elektrisch) | Bis zu 10.000 Schaltspiele bei Nennlast |
| Zertifizierungen | CE, VDE, IEC |
| Einsatzbereiche | Schutz von Leitungen in Wohn-, Gewerbe- und Industriegebäuden; Absicherung von Steckdosen, Beleuchtung, Motoren und Transformatoren. |
Häufig gestellte Fragen (FAQ) zu ABB S201-C16 – Leitungsschutzschalter, Char. C, 16 A, 1 polig
Was bedeutet die Auslösecharakteristik „C“ bei diesem Leitungsschutzschalter?
Die Auslösecharakteristik „C“ kennzeichnet einen Leitungsschutzschalter, der für den Schutz von elektrischen Anlagen mit induktiven Lasten wie Motoren, Transformatoren oder bestimmten Beleuchtungssystemen optimiert ist. Diese Charakteristik erlaubt eine kurzzeitige Überstromstärke, die ein Vielfaches des Nennstroms betragen kann (typischerweise 5-10 Mal den Nennstrom), bevor der Schutzschalter auslöst. Dies verhindert unerwünschte Abschaltungen bei Anlaufströmen, während er dennoch zuverlässigen Schutz bei Kurzschlüssen bietet.
Ist der ABB S201-C16 für den Einsatz in Haushalten geeignet?
Ja, der ABB S201-C16 ist sehr gut für den Einsatz in Haushalten geeignet. Insbesondere für Stromkreise mit Geräten, die höhere Einschaltströme aufweisen können, wie z.B. Waschmaschinen, Kühlschränke mit Kompressoren oder Klimaanlagen, bietet er einen zuverlässigen Schutz. Die Charakteristik „C“ ist hier oft vorteilhafter als eine Charakteristik „B“.
Wie unterscheidet sich der S201-C16 von einem Leitungsschutzschalter mit Charakteristik „B“?
Der Hauptunterschied liegt im Auslöseverhalten bei Überströmen. Ein Leitungsschutzschalter mit Charakteristik „B“ löst bei einem 3-5-fachen Nennstrom aus und ist primär für rein ohmsche Lasten wie Beleuchtung oder Heizwiderstände konzipiert. Der S201-C16 mit Charakteristik „C“ löst erst bei einem 5-10-fachen Nennstrom aus. Dies macht ihn besser geeignet für Geräte mit induktiven Lasten und höheren Anlaufströmen, ohne dabei die Sicherheit bei Kurzschlüssen zu beeinträchtigen.
Welche Art von Klemmen werden für den Anschluss verwendet?
Der ABB S201-C16 verfügt über sogenannte Käfigklemmen. Diese sind für eine sichere und zuverlässige Verbindung von flexiblen und starren Leitern konzipiert. Sie ermöglichen einen einfachen Anschluss, indem der abisolierte Draht in die Klemme eingeführt und durch Anziehen einer Schraube fixiert wird. Die Klemmen sind für eine bestimmte Anschluss- und Abisolierlänge ausgelegt, um eine optimale Kontaktierung zu gewährleisten.
Wie viele Ampere kann dieser Leitungsschutzschalter maximal schalten?
Der Bemessungsstrom (In) des ABB S201-C16 beträgt 16 Ampere. Das bedeutet, dass der Schutzschalter für Stromkreise ausgelegt ist, die bis zu 16 Ampere Strom führen können. Bei einem Überstrom, der über die Auslöseschwelle der Charakteristik „C“ hinausgeht, oder bei einem Kurzschluss, löst der Schalter zuverlässig aus und unterbricht den Stromkreis.
Ist der S201-C16 für den Einsatz in Industrieumgebungen geeignet?
Ja, aufgrund seiner robusten Bauweise, der hochwertigen Materialien und der bewährten Zuverlässigkeit von ABB-Produkten ist der S201-C16 auch für viele industrielle Anwendungen geeignet. Insbesondere dort, wo Geräte mit Motoren oder Transformatoren geschützt werden müssen, ist die Charakteristik „C“ von Vorteil. Für extrem anspruchsvolle industrielle Umgebungen mit sehr hohen Kurzschlussströmen sind jedoch spezielle Hochleistungsschutzschalter erforderlich.
Wie wichtig ist die korrekte Montage und Verdrahtung für die Funktion des Leitungsschutzschalters?
Die korrekte Montage und Verdrahtung sind absolut entscheidend für die sichere und zuverlässige Funktion des Leitungsschutzschalters. Eine fachgerechte Installation, die Beachtung der vorgegebenen Anschluss- und Abisolierlängen sowie die Verwendung der richtigen Leiterquerschnitte gewährleisten einen geringen Übergangswiderstand, verhindern Überhitzung und stellen sicher, dass der Schutzschalter im Fehlerfall korrekt auslöst. Es wird dringend empfohlen, die Installation von qualifiziertem Fachpersonal durchführen zu lassen.
