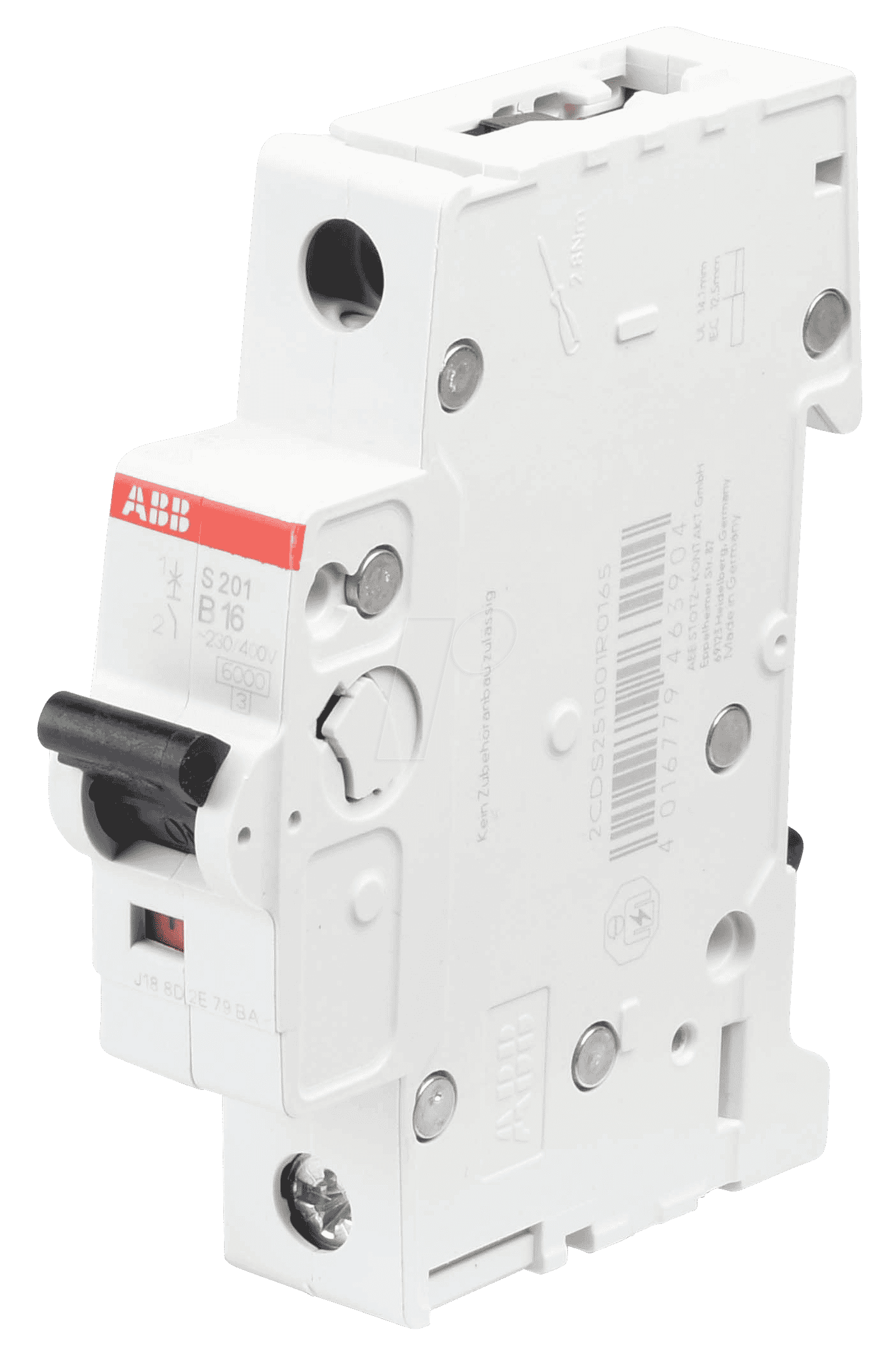

Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation: ABB S201-B16 Leitungsschutzschalter
Der ABB S201-B16 Leitungsschutzschalter, Charakteristik B, 16 A, 1-polig ist die essenzielle Komponente zur Gewährleistung höchster Sicherheit und Stabilität in elektrischen Anlagen. Er schützt zuverlässig empfindliche Geräte und Leitungen vor Überlastung und Kurzschluss und ist damit die ideale Wahl für Elektrofachkräfte, Hausbesitzer und Gewerbetreibende, die Wert auf professionellen Schutz und langlebige Funktionalität legen.
Überlegene Schutzfunktion: Warum der ABB S201-B16 die richtige Entscheidung ist
Im Vergleich zu herkömmlichen Sicherungen oder weniger spezifizierten Schutzschaltern bietet der ABB S201-B16 eine präzise und schnelle Auslösung, die Schäden an Ihrer Elektroinstallation minimiert. Seine Charakteristik B ist speziell für den Schutz von Stromkreisen mit geringen Einschaltströmen konzipiert, wie sie typischerweise in Wohnhäusern und Büros vorkommen. Dies vermeidet unnötige Auslösungen bei normalem Betrieb, während ein zuverlässiger Schutz im Fehlerfall gewährleistet ist. Die robuste Bauweise und die bewährte ABB-Qualität garantieren eine lange Lebensdauer und eine hohe Zuverlässigkeit über Jahre hinweg.
Leistungsmerkmale und Vorteile des ABB S201-B16
Der ABB S201-B16 Leitungsschutzschalter zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einem unverzichtbaren Bestandteil moderner Elektroinstallationen machen:
- Präzise Auslösecharakteristik: Die Charakteristik B sorgt für eine optimale Balance zwischen Betriebssicherheit und Schutzfunktion bei haushaltsüblichen Lasten.
- Hohe Schaltleistung: Ausgelegt für einen Nennkurzschlussausschaltestrom von bis zu 6 kA, bietet er robusten Schutz auch bei starken Kurzschlüssen.
- Kompaktes 1-poliges Design: Spart Platz im Verteilerkasten und ermöglicht eine flexible Installation in einpoligen Stromkreisen.
- Robuste Bauweise: Hergestellt aus hochwertigen Materialien, die Langlebigkeit und Widerstandsfähigkeit gegenüber mechanischen und thermischen Belastungen gewährleisten.
- Einfache Installation: Standardisierte Abmessungen und Anschlussklemmen ermöglichen eine schnelle und unkomplizierte Montage durch qualifiziertes Fachpersonal.
- Zuverlässiger Überlastschutz: Schützt Leitungen und angeschlossene Geräte effektiv vor Schäden durch Überstrom.
- Kurzschlussschutz: Bietet sofortigen Schutz bei gefährlichen Kurzschlüssen und verhindert so Brände und weitere Beschädigungen.
Technische Spezifikationen im Detail
Der ABB S201-B16 ist ein präzise gefertigtes Bauteil, das höchste Standards in Bezug auf Sicherheit und Funktionalität erfüllt. Seine Konstruktion und die verwendeten Materialien sind auf Langlebigkeit und Zuverlässigkeit ausgelegt:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | ABB |
| Produktserie | S200 |
| Typ | Leitungsschutzschalter |
| Polanzahl | 1 |
| Auslösecharakteristik | B |
| Nennstrom | 16 A |
| Nennspannung | AC 230/400 V |
| Nennschaltvermögen (Icn) | 6 kA |
| Frequenz | 50/60 Hz |
| Schutzart | IP20 (nicht berührgeschützt im eingebauten Zustand) |
| Umgebungstemperatur | -25 bis +55 °C |
| Montageart | Tragschiene (DIN EN 60715) |
| Material (Gehäuse) | Hochwertiger Thermoplast |
| Isolationsmaterial | Halogenfrei, UV-stabil |
| Anschlussart | Käfigklemmen mit Drahtschutz |
| Anschlussquerschnitt (flexibel) | 0,75 – 16 mm² |
| Anschlussquerschnitt (starr) | 0,75 – 25 mm² |
| Klemme: Drahtschutz | Ja |
| Betriebslebensdauer (elektrisch) | Mindestens 10.000 Schaltspiele |
| Betriebslebensdauer (mechanisch) | Mindestens 20.000 Schaltspiele |
| Einsatzgebiet | Schutz von Stromkreisen in Wohn-, Geschäfts- und Industriegebäuden |
Umfassender Schutz für Ihre elektrische Infrastruktur
Der ABB S201-B16 Leitungsschutzschalter ist mehr als nur eine Absicherung; er ist ein integraler Bestandteil eines sicheren und effizienten Energiesystems. Seine Charakteristik B ist sorgfältig gewählt, um den Anforderungen moderner elektrischer Anlagen gerecht zu werden. Bei geringen Überströmen, die durch erhöhte Lasten verursacht werden, löst der Schutzschalter verzögert aus, um ein ungewolltes Abschalten während des normalen Betriebs zu verhindern. Dies ist besonders wichtig bei Geräten, die kurzzeitig höhere Anlaufströme benötigen, wie zum Beispiel Motoren oder Transformatoren. Erst bei einem deutlichen und anhaltenden Überstrom, der auf eine Überlastung oder einen Fehler hindeutet, erfolgt die schnelle Trennung vom Netz. Im Falle eines Kurzschlusses reagiert der Leitungsschutzschalter innerhalb von Millisekunden, um die gefährliche Stromflussspitze zu unterbrechen und so Folgeschäden an Leitungen, Geräten und der gesamten Installation zu verhindern. Die Nennschaltleistung von 6 kA unterstreicht die Fähigkeit des Geräts, auch unter extremen Bedingungen einen sicheren Abschaltvorgang zu gewährleisten.
Die 1-polige Ausführung des S201-B16 ist ideal für Anwendungen, bei denen nur eine Phase geschützt werden muss, wie beispielsweise bei einzelnen Beleuchtungskreisen oder Steckdosensträngen. Dies ermöglicht eine platzsparende und kosteneffiziente Installation im Sicherungskasten. Die verwendeten Thermoplaste sind nicht nur robust und langlebig, sondern auch halogenfrei und UV-stabil, was eine sichere Anwendung über viele Jahre hinweg garantiert und die Umwelteigenschaften des Produkts positiv beeinflusst. Die Käfigklemmen mit Drahtschutz sorgen für eine sichere und zuverlässige elektrische Verbindung, die auch Vibrationen standhält. Mit Anschlussquerschnitten von 0,75 mm² bis 25 mm² (starr) bzw. 0,75 mm² bis 16 mm² (flexibel) ist eine breite Palette von Leitungsquerschnitten abgedeckt, was die Flexibilität bei der Installation weiter erhöht.
Die Betriebslebensdauer, die für elektrische Schaltspiele bei mindestens 10.000 und für mechanische Schaltspiele bei mindestens 20.000 liegt, zeugt von der hohen Qualität und der langlebigen Konstruktion dieses ABB-Produkts. Dies bedeutet, dass der Leitungsschutzschalter auch nach zahlreichen Betätigungen zuverlässig funktioniert und somit eine langfristige Investition in die Sicherheit Ihrer Elektroinstallation darstellt. Die Einhaltung der Norm DIN EN 60715 für die Montage auf Tragschienen ist ein weiterer Standard, der die problemlose Integration in bestehende oder neue Verteilerschränke gewährleistet.
FAQ – Häufig gestellte Fragen zu ABB S201-B16 – Leitungsschutzschalter, Char. B, 16 A, 1 polig
Was bedeutet die Auslösecharakteristik B?
Die Auslösecharakteristik B beschreibt das Verhalten des Leitungsschutzschalters bei Überstrom. Bei Charakteristik B löst der Schutzschalter bei Strömen aus, die etwa das 3- bis 5-fache des Nennstroms betragen. Diese Charakteristik ist ideal für Stromkreise mit geringen Einschaltströmen, wie sie typischerweise in Wohngebäuden und Büros vorkommen, um ein unnötiges Auslösen bei kurzzeitigen Spitzenströmen (z.B. beim Einschalten von Glühlampen oder elektronischen Netzteilen) zu vermeiden, während gleichzeitig ein zuverlässiger Schutz vor Überlastung und Kurzschluss gewährleistet ist.
Für welche Art von Stromkreisen ist der ABB S201-B16 am besten geeignet?
Der ABB S201-B16 mit seiner Charakteristik B ist primär für den Schutz von Stromkreisen in Wohn- und Bürobereichen konzipiert. Dies umfasst typischerweise Steckdosenkreise für Haushaltsgeräte, Beleuchtungsanlagen und andere Geräte mit geringen oder moderaten Einschaltströmen. Er ist eine ausgezeichnete Wahl für Anwendungen, bei denen eine zuverlässige Schutzfunktion ohne übermäßige Auslöseempfindlichkeit erforderlich ist.
Kann der ABB S201-B16 von Laien installiert werden?
Nein, die Installation von Leitungsschutzschaltern und anderen Komponenten einer Elektroinstallation darf ausschließlich von qualifiziertem Fachpersonal (Elektrofachkraft) durchgeführt werden. Die Arbeit an elektrischen Anlagen birgt erhebliche Gefährdungen für Leib und Leben sowie die Gefahr von Sachschäden. Eine unsachgemäße Installation kann zum Erlöschen von Gewährleistungsansprüchen und Versicherungsleistungen führen.
Wie unterscheidet sich der S201-B16 von einem Leitungsschutzschalter mit Charakteristik C?
Der Hauptunterschied liegt in der Auslöseschwelle bei Überströmen. Ein Leitungsschutzschalter mit Charakteristik C löst bei etwa 5- bis 10-fachen des Nennstroms aus. Dies macht ihn geeignet für Stromkreise mit höheren Einschaltströmen, wie sie beispielsweise bei Motoren, Transformatoren oder bestimmten Beleuchtungssystemen auftreten können. Der S201-B16 mit Charakteristik B ist empfindlicher bei kleineren Überströmen und daher besser für Standardanwendungen geeignet, während Charakteristik C für Fälle mit starken kurzzeitigen Stromspitzen gewählt wird.
Was bedeutet die Angabe 1-polig?
Die Angabe 1-polig bedeutet, dass der Leitungsschutzschalter nur eine Phase des Stromnetzes schützt und abschaltet. In einem typischen Wechselstromnetz (z.B. in Haushalten) gibt es meist drei Phasen, die getrennt oder in Kombination genutzt werden. Ein 1-poliger Schutzschalter wird dort eingesetzt, wo nur eine einzelne Leitung oder ein einzelner Stromkreis geschützt werden muss, was eine effiziente Nutzung des Platzes im Verteilerkasten ermöglicht.
Welche Lebensdauer kann man von diesem ABB Leitungsschutzschalter erwarten?
ABB-Leitungsschutzschalter wie der S201-B16 sind für eine lange Lebensdauer konzipiert. Laut Herstellerangaben liegt die mechanische Lebensdauer bei mindestens 20.000 Schaltspielen und die elektrische Lebensdauer bei mindestens 10.000 Schaltspielen. Bei bestimmungsgemäßem Gebrauch und Einhaltung der Installationsvorschriften kann man von einer Betriebsdauer von vielen Jahren ausgehen, bevor ein Austausch notwendig wird.
Was passiert, wenn der Leitungsschutzschalter auslöst?
Wenn der Leitungsschutzschalter auslöst, unterbricht er automatisch den Stromfluss in dem geschützten Stromkreis. Dies geschieht entweder durch eine thermische Auslösung bei Überlastung oder durch eine magnetische Auslösung bei einem Kurzschluss. Nach der Auslösung kann der Schalter in der Regel durch manuelles Betätigen des Hebels wieder eingeschaltet werden, nachdem die Ursache für die Überlastung oder den Kurzschluss behoben wurde.
