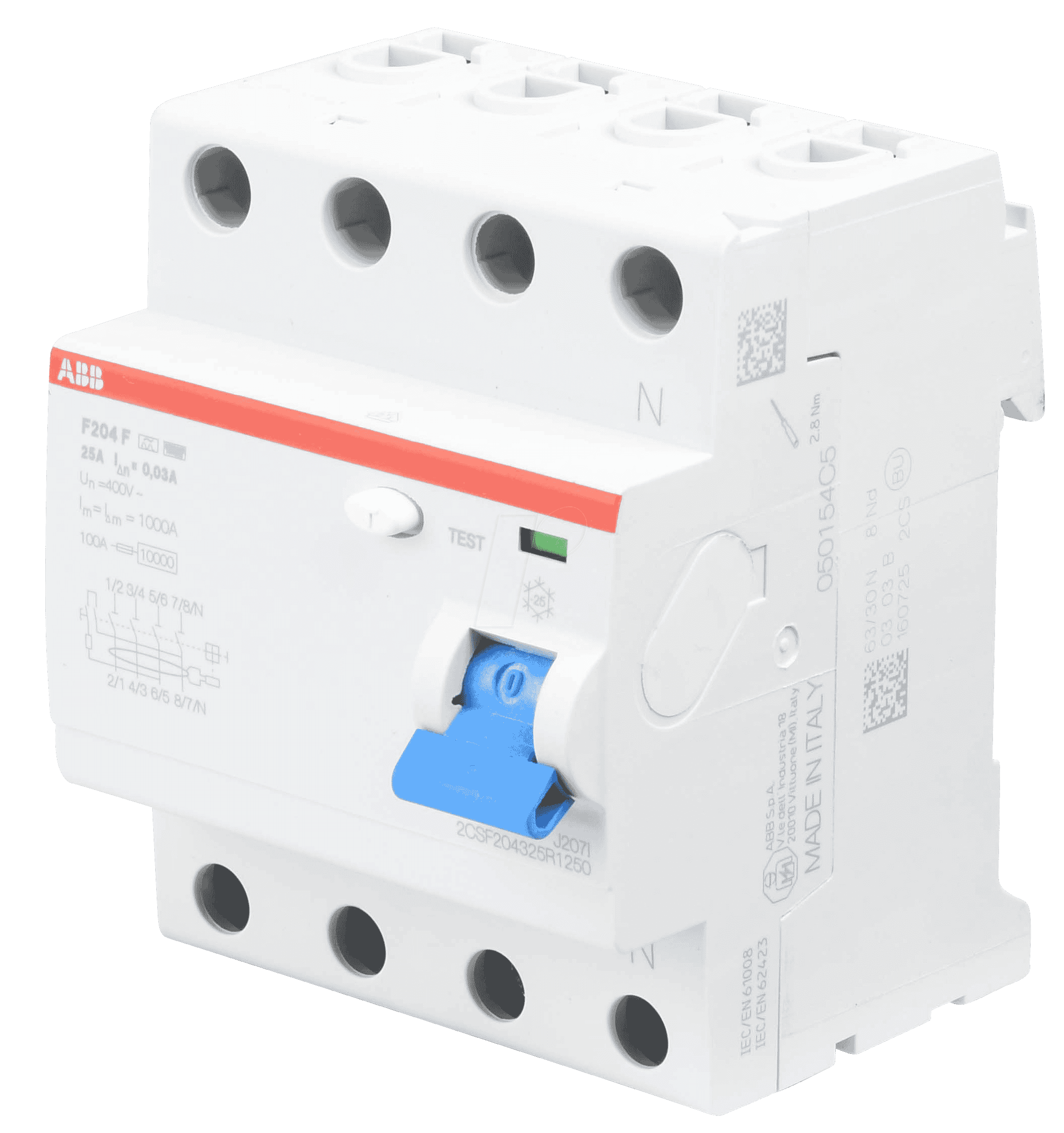

Schutz vor elektrischen Gefahren: Der ABB F204F-2503 Fehlerstromschutz-Schalter, Typ F, 25 A
Für professionelle Elektroinstallationen und anspruchsvolle Sicherheitsanforderungen ist der ABB F204F-2503 Fehlerstromschutz-Schalter die definitive Lösung. Dieses hoch entwickelte Gerät schützt zuverlässig vor gefährlichen Fehlerströmen, die Lebensgefahr bedeuten und Sachschäden verursachen können, und eignet sich somit ideal für Gewerbebetriebe, industrielle Anwendungen und anspruchsvolle Privatkunden, die Wert auf höchste Sicherheit legen.
Unerreichte Sicherheit und Zuverlässigkeit für Ihre Anlagen
Der ABB F204F-2503 setzt neue Maßstäbe in Bezug auf Fehlerstromschutz. Im Gegensatz zu Standardlösungen, die oft nur einen Basisschutz bieten, zeichnet sich dieser Schalter durch seine fortschrittliche Typ-F-Technologie aus. Dies bedeutet einen erweiterten Schutzbereich, der nicht nur sinusförmige Wechselfehlerströme, sondern auch pulsierende Gleichfehlerströme erkennt. Diese Fähigkeit ist entscheidend in modernen Umgebungen, in denen elektronische Geräte wie LED-Beleuchtungen, Computer und Umrichter häufig pulsierende Gleichfehlerströme erzeugen, die von herkömmlichen FI-Schutzschaltern übersehen werden könnten. Die 25A Nennstromstärke macht ihn zudem vielseitig einsetzbar für eine breite Palette von Stromkreisen.
Leistungsstarke Vorteile des ABB F204F-2503
- Erweiterter Fehlerschutz (Typ F): Schützt effektiv vor sinusförmigen Wechsel- und pulsierenden Gleichfehlerströmen und bietet somit überlegene Sicherheit in Umgebungen mit modernen elektronischen Geräten.
- Hohe Schaltleistung: Mit einem Bemessungsstrom von 25 A ist er für die Absicherung von anspruchsvollen Stromkreisen geeignet.
- Zuverlässige Auslösung: Sorgt für schnelles und sicheres Abschalten im Fehlerfall, um Personen- und Sachschäden zu minimieren.
- Robustes Design: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Beständigkeit unter verschiedenen Umgebungsbedingungen.
- Einfache Installation: Optimiert für eine unkomplizierte und schnelle Montage in Verteilerschränken.
- Weltweite Reputation: ABB steht für höchste Qualitätsstandards und innovative Lösungen im Bereich der Elektrotechnik.
Technologische Spitzenleistung für maximale Sicherheit
Der Kern des ABB F204F-2503 ist sein fortschrittlicher Differenzstrom-Detektionsmechanismus. Dieser ist präzise kalibriert, um kleinste Abweichungen im Stromfluss zu erkennen, die auf einen Fehler hindeuten. Die Typ-F-Ausführung ist speziell konzipiert, um die Herausforderungen moderner elektrischer Installationen zu meistern. Pulsierende Gleichfehlerströme, wie sie beispielsweise durch Frequenzumrichter oder Schaltnetzteile in LED-Treibern entstehen, können bei herkömmlichen Typ-AC-FI-Schutzschaltern zu einer Trägheit oder sogar zum Ausfall der Schutzfunktion führen. Der Typ F hingegen integriert eine zusätzliche Erkennungslogik, die diese Ströme zuverlässig erfasst und eine sofortige Abschaltung gewährleistet. Dies minimiert das Risiko von gefährlichen Lichtbögen und Bränden, die durch unerkannt bleibende Fehlerströme entstehen können.
Die Nennstromstärke von 25 Ampere ist sorgfältig gewählt, um eine breite Anwendungspalette abzudecken. Sie ermöglicht die Absicherung von Stromkreisen, die typischerweise in gewerblichen und industriellen Umgebungen zu finden sind, sowie in anspruchsvollen privaten Installationen mit höherem Energiebedarf. Die Auslösecharakteristik ist auf maximale Personensicherheit ausgelegt, mit einer Auslösezeit, die deutlich unter den gesetzlichen Grenzwerten liegt, um im Falle eines Fehlerstroms eine sofortige Unterbrechung des Stromflusses zu gewährleisten.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktkategorie | Fehlerstromschutz-Schalter (RCD) |
| Hersteller | ABB |
| Modell | F204F-2503 |
| Typ des Fehlerstroms | Typ F (empfindlich für sinusförmige Wechsel- und pulsierende Gleichfehlerströme) |
| Bemessungsstrom (In) | 25 A |
| Bemessungsdifferenzstrom (IΔn) | 30 mA (Standardwert für Personenschutz) |
| Anzahl der Pole | 4-polig (für 3-phasige Installationen) |
| Schutzart | IP20 (für den Einbau in Gehäuse) |
| Einsatzgebiet | Industrie, Gewerbe, anspruchsvolle Privatinstallationen |
| Montageart | Schnellbefestigung auf DIN-Schiene (35 mm) |
| Auslösecharakteristik | Hohe Immunität gegen Fehlauslösungen durch vorübergehende Fehlerströme |
| Material und Haptik | Hochwertige, flammhemmende Thermoplaste für maximale Sicherheit und Langlebigkeit. Die bewährte ABB-Qualität sorgt für eine angenehme und sichere Handhabung während der Installation. |
| Konstruktionsmerkmale | Kompakte Bauform mit 4 Teilungseinheiten (TE) für effiziente Platznutzung im Schaltschrank. Deutliche Schaltzustandsanzeige. Robuste Klemmen für sichere Leiterverbindung. |
| Anwendungsbereiche | Schutz von Stromkreisen mit elektronischen Lasten wie Frequenzumrichtern, IT-Geräten, LED-Systemen, Umweltsensoren und anderen Geräten, die pulsierende Gleichfehlerströme erzeugen können. Ideal für Bereiche, in denen höchste Sicherheitsstandards gefordert sind. |
Präzise Auslösung – Unverzichtbar für moderne elektrische Anlagen
Die Nennspannung, auf die der ABB F204F-2503 ausgelegt ist, unterstützt die gängigen Netzsysteme, was eine breite Kompatibilität gewährleistet. Die 4-polige Ausführung ist für den Einsatz in Drehstromnetzen konzipiert, wo sie alle drei Außenleiter sowie den Neutralleiter schützt. Dies ist essentiell für Anlagen, bei denen ein einpoliger Fehler einen Ausfall des gesamten Systems oder sogar gefährliche Rückwirkungen auf andere Phasen verursachen könnte.
Die Bemessungsisolationsspannung und die Stoßspannungsfestigkeit sind gemäß den höchsten Industriestandards spezifiziert, um auch unter ungünstigen Bedingungen eine sichere Funktion zu gewährleisten. Dies bedeutet, dass der Schutzschalter auch bei kurzzeitigen Überspannungen, wie sie beispielsweise durch Blitzeinschläge in der Nähe auftreten können, seine Integrität bewahrt und die angeschlossenen Geräte sowie Personen schützt.
Integration in bestehende Infrastrukturen
Die Montage des ABB F204F-2503 ist durch die standardmäßige DIN-Schienen-Befestigung im 35-mm-Format unkompliziert. Dies ermöglicht eine nahtlose Integration in bestehende oder neu geplante Schaltschranklösungen. Die Verdrahtung ist intuitiv gestaltet, mit klar gekennzeichneten Anschlüssen, die Fehler bei der Installation minimieren. Die kompakte Bauform mit 4 Teilungseinheiten (TE) trägt dazu bei, den Platz im Verteiler effizient zu nutzen, was besonders in Umgebungen mit begrenztem Raum von Vorteil ist.
Die klare Anzeige des Schaltzustandes (Ein/Aus) ermöglicht eine schnelle und eindeutige Identifizierung des Zustands des Schutzschalters, was die Fehlersuche und Wartung erleichtert. Die robuste Konstruktion und die hochwertige Verarbeitung der Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit über viele Jahre hinweg, selbst unter anspruchsvollen Betriebsbedingungen.
FAQ – Häufig gestellte Fragen zu ABB F204F-2503 – Fehlerstromschutz-Schalter, Typ F, 25 A
Was ist der Hauptunterschied zwischen einem Typ F und einem Typ AC FI-Schutzschalter?
Ein Typ-AC-FI-Schutzschalter erkennt nur sinusförmige Wechselfehlerströme. Ein Typ-F-FI-Schutzschalter hingegen erkennt zusätzlich pulsierende Gleichfehlerströme, die von modernen elektronischen Geräten wie Computern, LED-Treibern und Frequenzumrichtern erzeugt werden können. Dies macht Typ F für moderne Installationen deutlich sicherer.
Für welche Anwendungen ist der ABB F204F-2503 besonders geeignet?
Der ABB F204F-2503 ist ideal für Installationen mit elektronischen Lasten, die pulsierende Gleichfehlerströme erzeugen. Dazu gehören unter anderem gewerbliche und industrielle Umgebungen, Büros, Werkstätten sowie anspruchsvolle Wohnbereiche mit moderner Unterhaltungselektronik und Smart-Home-Systemen.
Kann der ABB F204F-2503 auch in einer 1-phasigen Installation verwendet werden?
Der ABB F204F-2503 ist ein 4-poliger Fehlerstromschutz-Schalter, der primär für 3-phasige Installationen konzipiert ist. Für 1-phasige Anwendungen sind separate 2-polige Fehlerstromschutz-Schalter erhältlich.
Wie wird die Nennstromstärke von 25 A bestimmt und was bedeutet sie für die Installation?
Die Nennstromstärke von 25 A gibt den maximalen Dauerstrom an, den der Schalter sicher führen kann, ohne sich zu überhitzen. Sie muss entsprechend der Absicherung des nachgeschalteten Stromkreises und der maximalen Last ausgelegt sein. Die Wahl von 25 A macht ihn vielseitig für viele gängige Stromkreise einsetzbar.
Muss der ABB F204F-2503 regelmäßig getestet werden?
Ja, es wird empfohlen, Fehlerstromschutz-Schalter regelmäßig, idealerweise alle sechs Monate, mit der integrierten Test-Taste auf ihre Funktionsfähigkeit zu prüfen, um die Sicherheit jederzeit zu gewährleisten.
Welche Normen und Sicherheitsstandards erfüllt der ABB F204F-2503?
Der ABB F204F-2503 erfüllt relevante internationale und europäische Normen für Fehlerstromschutzschalter, wie z.B. die EN 61008-1 und die EN 62423 für Typ F. Dies garantiert höchste Sicherheitsstandards und Konformität.
Was sind die Vorteile der 4-poligen Ausführung?
Die 4-polige Ausführung schützt alle drei Außenleiter und den Neutralleiter in einer Drehstromanlage. Dies bietet ein höheres Maß an Sicherheit, da ein Fehler auf einem beliebigen Leiter sofort erkannt und der gesamte Stromkreis sicher abgeschaltet wird, was das Risiko von gefährlichen Situationen minimiert.
