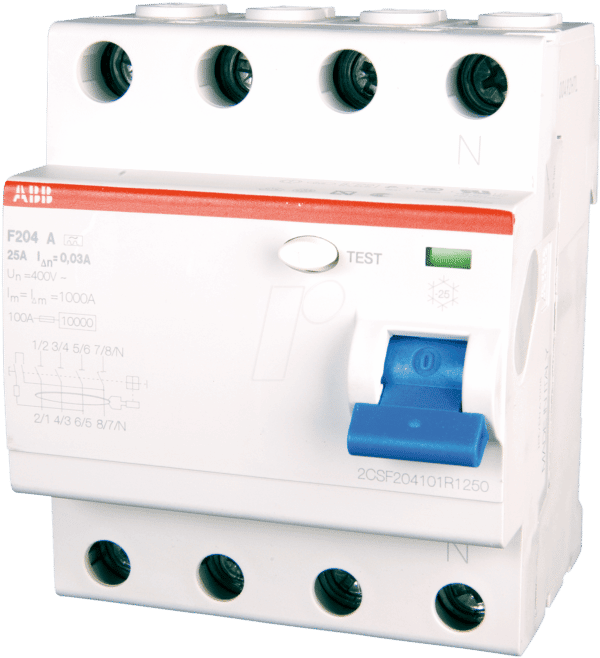

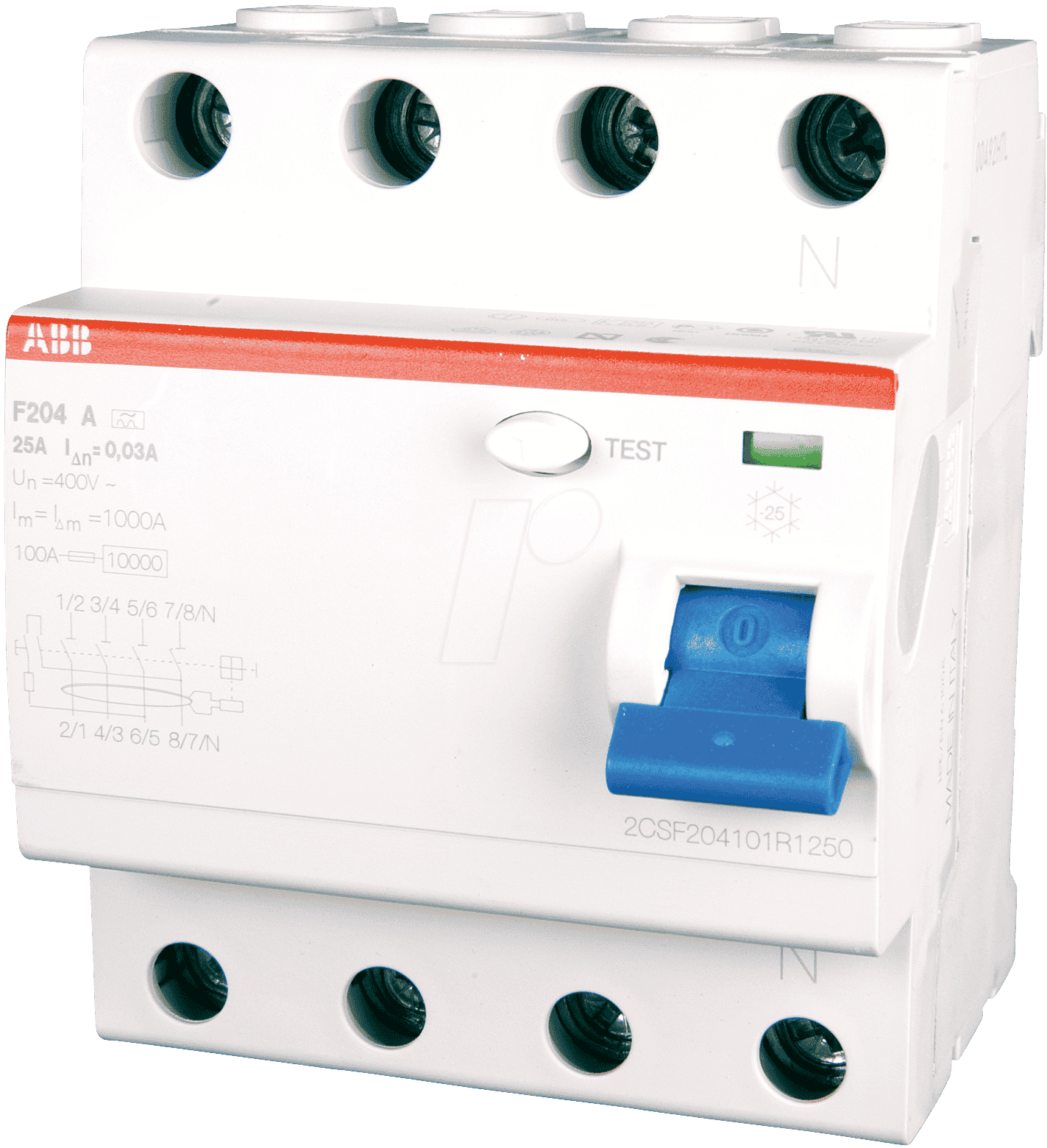

ABB F204A-2503 – Fehlerstromschutz-Schalter, 25 A, 30 mA, 4 polig: Höchste Sicherheit für Ihre Elektroinstallationen
Suchen Sie nach einer zuverlässigen Lösung zum Schutz vor gefährlichen Fehlerströmen in Ihrer elektrischen Anlage? Der ABB F204A-2503 Fehlerstromschutzschalter bietet präventiven Schutz gegen elektrische Schläge und verhindert Brandgefahren, die durch Isolationsfehler verursacht werden können. Dieses leistungsstarke 4-polige Gerät ist die ideale Wahl für Elektroinstallateure, Hausbesitzer und Gewerbetreibende, die höchste Sicherheitsstandards gewährleisten möchten.
Unerreichter Schutz durch fortschrittliche Technologie
Der ABB F204A-2503 repräsentiert die Spitze der Sicherheitstechnik für Fehlerstromschutzschalter. Im Gegensatz zu einfachen Sicherungen, die primär vor Überlastung und Kurzschlüssen schützen, erkennt ein Fehlerstromschutzschalter kleinste, für den Menschen gefährliche Ableitströme zur Erde. Tritt ein solcher Fehlerstrom auf, unterbricht der ABB F204A-2503 die Stromversorgung blitzschnell und minimiert so das Risiko von Verletzungen oder Bränden. Die 25 Ampere Nennstrombelastbarkeit in Kombination mit einer Auslöseempfindlichkeit von 30 Milliampere bietet eine optimale Balance zwischen Schutz und zuverlässigem Betrieb für eine Vielzahl von Anwendungen.
Schlüsselfunktionen und überlegene Vorteile
- Umfassender Personenschutz: Durch die schnelle Detektion und Abschaltung von Fehlerströmen mit einer Empfindlichkeit von 30 mA wird das Risiko tödlicher Stromschläge effektiv minimiert.
- Brandschutz: Isolationsfehler können zu Überhitzung und Bränden führen. Der F204A-2503 unterbricht die Stromzufuhr bei beginnenden Fehlerströmen und beugt so Brandgefahren vor.
- Zuverlässige 4-polige Ausführung: Die 4-polige Bauweise gewährleistet eine vollständige Trennung aller Leiter (L1, L2, L3 und Neutralleiter) im Fehlerfall, was für dreiphasige Anlagen unerlässlich ist und maximale Sicherheit bietet.
- Hohe Schaltleistung: Mit einer Nennstromstärke von 25 A ist der Schalter für eine breite Palette von Stromkreisen geeignet, von Haushaltsanwendungen bis hin zu industriellen Systemen.
- Langlebigkeit und Robustheit: ABB steht für Qualität und Langlebigkeit. Dieser Fehlerstromschutzschalter ist für den jahrelangen zuverlässigen Einsatz konzipiert.
- Einfache Installation und Wartung: Die durchdachte Konstruktion ermöglicht eine problemlose Montage auf Standard-Hutschienen und erleichtert die Wartung der Elektroinstallation.
- Konformität mit Normen: Der ABB F204A-2503 erfüllt die strengsten internationalen und nationalen Sicherheitsstandards und Normen (z.B. IEC/EN 61008-1), was Ihnen zusätzliche Sicherheit gibt.
Technische Spezifikationen und Merkmale im Detail
Die Leistung und Zuverlässigkeit des ABB F204A-2503 Fehlerstromschutzschalters werden durch seine präzise Konstruktion und die Verwendung hochwertiger Materialien gewährleistet. Jedes Detail ist darauf ausgelegt, maximale Sicherheit und Betriebssicherheit zu bieten. Seine kompakte Bauform ermöglicht eine platzsparende Installation in Verteilungen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Fehlerstromschutzschalter (FI-Schalter) |
| Hersteller | ABB |
| Modell | F204A-2503 |
| Anzahl der Pole | 4-polig (L1, L2, L3, N) |
| Nennstromstärke (In) | 25 A |
| Nenn-Fehlerstrom (IΔn) | 30 mA |
| Auslösecharakteristik | Typ A (empfindlich für pulsierende und glatte Gleichfehlerströme) |
| Nennspannung (Ue) | 400 V AC |
| Nennfrequenz | 50/60 Hz |
| Einbaulage | Beliebig (optimiert für vertikale Montage auf Hutschiene) |
| Schutzart | IP20 (am Gehäuse), IP40 (bei montiertem Gehäuse) |
| Schutz gegen berührungsgefährliche Spannungen | Ja, durch automatische Abschaltung bei Fehlerströmen |
| Schutz gegen Brandgefahr | Ja, durch Abschaltung bei Isolationsfehlern |
| Kurzschlussfestigkeit (Icm) | 6 kA |
| Betriebstemperaturbereich | -25 °C bis +55 °C |
| Gehäusematerial | Hochwertiger, thermoplastischer Kunststoff, schwerentflammbar |
| Anschlussklemmen | Käfigklemmen für starre und flexible Leiter, mit/ohne Aderendhülse |
| Montageart | Hutschiene (35 mm) |
| Normenkonformität | IEC/EN 61008-1, VDE 0664-10 |
| Anwendungsbereiche | Wohngebäude, Gewerbe, Industrie, öffentliche Einrichtungen |
Anwendungsbereiche und Einsatzszenarien
Der ABB F204A-2503 ist aufgrund seiner vielseitigen Eigenschaften und seines hohen Sicherheitsniveaus für eine breite Palette von Anwendungen prädestiniert. Seine 4-polige Ausführung macht ihn zur idealen Wahl für die Absicherung von dreiphasigen Verbrauchern wie Motoren, Heizsystemen oder größeren Maschinen. In gewerblichen Umgebungen schützt er Arbeitsbereiche und Produktionsanlagen vor den Gefahren, die von defekten Geräten ausgehen können. Auch in öffentlichen Gebäuden, Krankenhäusern oder Schulen, wo die Sicherheit von Personen oberste Priorität hat, ist der F204A-2503 eine unverzichtbare Komponente der elektrischen Installation.
In Wohnhäusern sorgt er für den Schutz von Stromkreisen, die mit größeren Elektrogeräten wie Waschmaschinen, Wäschetrocknern oder Elektroheizungen verbunden sind. Der Typ A Charakteristik gewährleistet dabei auch den Schutz bei vorhandenen Gleichfehlerströmen, die beispielsweise durch elektronische Netzteile oder dimmbare Beleuchtung entstehen können. Die Nennstromstärke von 25 A erlaubt die Verwendung in vielen Haupt- und Unterverteilungen.
Wartung und Lebensdauer
Die Lebensdauer eines Fehlerstromschutzschalters wie dem ABB F204A-2503 ist generell sehr lang und kann bei sachgemäßer Installation und Einhaltung der Umgebungsbedingungen mehrere Jahrzehnte betragen. ABB legt Wert auf die Robustheit seiner Produkte. Regelmäßige Funktionsprüfungen, wie sie die geltenden Normen (z.B. DGUV Vorschrift 3) und Herstellerangaben vorsehen, sind dennoch essenziell. Diese Prüfungen, oft durch einmaliges Betätigen des Testknopfs realisiert, stellen sicher, dass der Schalter im Ernstfall einwandfrei auslöst.
Die Wartung beschränkt sich in der Regel auf die optische Inspektion und die erwähnte Funktionsprüfung. Staub und Schmutzansammlungen im Bereich der Lüftungsschlitze sollten vermieden werden, um eine Überhitzung auszuschließen. Bei Anzeichen von Beschädigung, Korrosion oder wenn der Schalter unerwartet auslöst, ist umgehend ein qualifizierter Elektrofachbetrieb zu kontaktieren.
Häufig gestellte Fragen (FAQ)
Was bedeutet 4-polig bei einem Fehlerstromschutzschalter?
Ein 4-poliger Fehlerstromschutzschalter verfügt über vier separate Schaltkontakte. Diese sind für die Absicherung der drei Außenleiter (L1, L2, L3) und des Neutralleiters (N) in einer dreiphasigen Wechselstromanlage vorgesehen. Im Fehlerfall werden alle vier Leiter unterbrochen, was eine vollständige Trennung des Stromkreises vom Netz gewährleistet und somit ein Höchstmaß an Sicherheit bietet.
Welchen Schutz bietet ein Fehlerstromschutzschalter mit 30 mA Auslöseempfindlichkeit?
Ein Fehlerstromschutzschalter mit einer Auslöseempfindlichkeit von 30 Milliampere (mA) ist primär zum Schutz von Personen vor lebensgefährlichen Körperdurchströmen konzipiert. Diese geringe Fehlerstromschwelle ermöglicht eine sehr schnelle Abschaltung, bevor die Stromstärke eine kritische Grenze für den menschlichen Körper überschreitet und schwere Verletzungen oder tödliche Unfälle verursachen könnte. Er bietet somit einen entscheidenden Beitrag zur Erhöhung der elektrischen Sicherheit.
Ist der ABB F204A-2503 für alle Arten von Fehlerströmen geeignet?
Der ABB F204A-2503 ist vom Typ A. Das bedeutet, er ist empfindlich gegenüber pulsierenden und glatten Gleichfehlerströmen, zusätzlich zu den Wechsel-Fehlerströmen, die auch von Typ AC-Schutzschaltern erkannt werden. Dies macht ihn besonders geeignet für moderne Elektroinstallationen, in denen vermehrt elektronische Geräte mit Gleichstromanteilen zum Einsatz kommen.
Kann ich den ABB F204A-2503 selbst installieren?
Die Installation von elektrischen Schutzvorrichtungen wie Fehlerstromschutzschaltern darf gemäß den geltenden Vorschriften und Normen ausschließlich von qualifizierten Elektrofachkräften durchgeführt werden. Eine unsachgemäße Installation kann zu schwerwiegenden Sicherheitsrisiken, Sachschäden und zum Verlust des Versicherungsschutzes führen. Bitte wenden Sie sich für die Installation immer an einen Fachmann.
Wie oft sollte ein Fehlerstromschutzschalter getestet werden?
Hersteller empfehlen und Normen schreiben regelmäßige Tests vor, um die einwandfreie Funktion des Fehlerstromschutzschalters sicherzustellen. Üblicherweise sollte eine Funktionsprüfung mindestens einmal im Jahr durchgeführt werden. Der ABB F204A-2503 verfügt über einen integrierten Testknopf, der eine einfache Durchführung dieser Prüfung ermöglicht.
Was sind die Vorteile der 4-poligen Ausführung gegenüber einer 2-poligen?
Eine 2-polige Ausführung schützt typischerweise einen einphasigen Stromkreis (Außenleiter und Neutralleiter). Die 4-polige Ausführung des F204A-2503 hingegen ist für dreiphasige Stromkreise ausgelegt. Sie unterbricht alle drei Außenleiter und den Neutralleiter im Fehlerfall, was bei dreiphasigen Verbrauchern wie Motoren unerlässlich ist, um eine vollständige und sichere Trennung vom Netz zu gewährleisten. Dies erhöht die Sicherheit bei der Arbeit mit dreiphasigen Systemen erheblich.
Wie lange ist die Garantiezeit für den ABB F204A-2503?
Die genauen Garantiebedingungen entnehmen Sie bitte den spezifischen Produktunterlagen oder den Garantiebestimmungen von ABB bzw. Lan.de zum Zeitpunkt des Kaufs. Generell sind Produkte von ABB für ihre Langlebigkeit und Zuverlässigkeit bekannt, und es wird eine branchenübliche Garantie für Material- und Verarbeitungsfehler gewährt.
