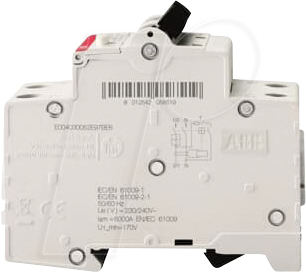

Sicherheit und Schutz für Ihre Elektroinstallation: Der ABB DS201 C32A30 FI/LS-Schalter
Schützen Sie Ihr Zuhause oder Ihr Unternehmen zuverlässig vor gefährlichen Fehlerströmen und Überlastungen mit dem ABB DS201 C32A30 FI/LS-Schalter. Dieses hochentwickelte Schutzorgan ist die ideale Lösung für Elektriker, Hausbesitzer und Gebäudemanager, die höchste Standards bei der elektrischen Sicherheit gewährleisten möchten. Er kombiniert die Funktionen eines Leitungsschutzschalters mit denen eines Fehlerstrom-Schutzschalters in einem einzigen, platzsparenden Gerät und bietet damit eine überlegene Alternative zu separaten Installationen.
Überlegene Schutztechnologie und Zuverlässigkeit
Der ABB DS201 C32A30 setzt neue Maßstäbe im Bereich des Personenschutzes und der Anlagensicherheit. Im Gegensatz zu Standard-Leitungsschutzschaltern, die primär vor Kurzschluss und Überlast schützen, erkennt dieser FI/LS-Schalter auch gefährliche Fehlerströme, die zu Bränden oder lebensgefährlichen Stromschlägen führen können. Die Charakteristik C des Leistungsschalters sorgt für einen zuverlässigen Schutz von Leitungen und Geräten, die Anlaufströme aufweisen, ohne dass es zu unnötigen Auslösungen kommt. Die Fehlerstrom-Empfindlichkeit von 30 mA ist der branchenübliche Standard für den Personenschutz, was bedeutet, dass der Schalter bereits bei geringsten Ableitströmen auslöst und so die Sicherheit maximiert.
Hauptvorteile des ABB DS201 C32A30
- Umfassender Schutz: Kombiniert den Schutz vor Überlast, Kurzschluss und Fehlerstrom in einem Gerät, was die Installation vereinfacht und Platz spart.
- Hohe Auslösesicherheit: Die Charakteristik C gewährleistet einen robusten Schutz für Geräte mit höheren Einschaltströmen, wie Motoren oder Transformatoren.
- Personenschutz nach Norm: Mit einer Bemessungsfehlerstrom von 30 mA bietet er den essenziellen Schutz vor elektrischen Schlägen.
- Platz- und Kostenersparnis: Ersetzt zwei separate Geräte (LS-Schalter und FI-Schutzschalter), was zu einer kompakteren Schaltschrankgestaltung und potenziellen Kosteneinsparungen führt.
- Bewährte ABB-Qualität: Gefertigt nach höchsten Industriestandards für Langlebigkeit und zuverlässige Leistung.
- Einfache Installation: Standardisierte Bauform ermöglicht eine unkomplizierte Integration in bestehende oder neue Elektroinstallationen.
Technische Spezifikationen und Leistung
Der ABB DS201 C32A30 ist ein hochmoderner FI/LS-Schalter, der für den Einsatz in anspruchsvollen Umgebungen konzipiert wurde. Seine Konstruktion und die verwendeten Materialien gewährleisten eine lange Lebensdauer und eine zuverlässige Funktion über Jahre hinweg. Die Nennspannung und die Nennschaltvermögen sind auf die Anforderungen moderner Stromnetze abgestimmt und bieten ausreichend Reserven für verschiedenste Anwendungen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | ABB |
| Modellbezeichnung | DS201 C32A30 |
| Typ | FI/LS-Schalter (Fehlerstrom-Schutzschalter mit Überstromschutz) |
| Auslösecharakteristik (LS-Teil) | C |
| Bemessungsstrom (LS-Teil) | 32 A |
| Bemessungsfehlerstrom (FI-Teil) | 30 mA |
| Polanzahl | 2-polig |
| Nennspannung (AC) | 230 V |
| Nennschaltvermögen (IEC/EN 60947-2) | 6 kA |
| Anschlussart | Schraubklemmen |
| Schutzart | IP20 (gemäß EN 60529) |
| Umgebungstemperatur (Betrieb) | -25 °C bis +45 °C |
| Montageart | DIN-Schienenmontage (EN 60715) |
| Materialien | Hochwertiger, flammhemmender Thermoplast für Gehäuse und Klemmbereiche, korrosionsbeständige Metallkontakte. |
Einsatzgebiete und Anwendungsbereiche
Der ABB DS201 C32A30 ist ein universell einsetzbarer Schutzschalter, der sich für eine breite Palette von Anwendungen eignet. Sein kompakter Aufbau und die hohe Schutzwirkung machen ihn zur idealen Wahl für:
- Wohngebäude: Absicherung von Steckdosenkreisen, Beleuchtung und Haushaltsgeräten, um die Sicherheit von Personen zu gewährleisten.
- Gewerbliche Installationen: Schutz von Büros, Läden und Werkstätten, insbesondere dort, wo eine erhöhte elektrische Sicherheit gefordert ist.
- Industrielle Anwendungen: Absicherung von Maschinen und Anlagen, die eine zuverlässige Überstrom- und Fehlerstromerkennung benötigen.
- Öffentliche Gebäude: Schulen, Krankenhäuser und öffentliche Einrichtungen, bei denen höchste Sicherheitsstandards obligatorisch sind.
- Außenbereiche und Feuchträume: Die Bemessungsfehlerstrom von 30 mA ist besonders für den Schutz in Umgebungen mit erhöhter Feuchtigkeit oder bei Verbindung mit Erdreich empfohlen.
Die Charakteristik C ist dabei besonders vorteilhaft für Stromkreise, die mit Geräten verbunden sind, welche beim Einschalten kurzzeitig höhere Ströme ziehen. Dies vermeidet unnötige Abschaltungen durch Anlaufströme, ohne die Sicherheit zu beeinträchtigen.
Hervorragende Materialqualität und Langlebigkeit
Die Robustheit des ABB DS201 C32A30 FI/LS-Schalters wird durch die sorgfältige Auswahl hochwertiger Materialien gewährleistet. Das Gehäuse besteht aus einem flammhemmenden Thermoplast, der auch unter extremen Bedingungen seine Formstabilität und seine isolierenden Eigenschaften behält. Die internen Kontakte sind aus korrosionsbeständigen Metalllegierungen gefertigt, um einen dauerhaft zuverlässigen Stromfluss und eine sichere Schaltung zu gewährleisten. Diese Materialbeschaffenheit trägt maßgeblich zur langen Lebensdauer des Geräts bei und minimiert das Risiko von Ausfällen.
FAQ – Häufig gestellte Fragen zu ABB DS201 C32A30 – FI/LS-Schalter, Char. C Typ A, 32 A, 30 mA
Was bedeutet die Charakteristik C bei diesem FI/LS-Schalter?
Die Auslösecharakteristik C beschreibt das Verhalten des Leitungsschutzschalters bei Überstrom. Sie ist darauf ausgelegt, relativ hohe Einschaltströme (typischerweise 5-10 Mal den Nennstrom) ohne sofortige Auslösung zu tolerieren. Das macht ihn ideal für Stromkreise, die Geräte mit Anlaufströmen wie Motoren oder Transformatoren versorgen, um Fehlalarme zu vermeiden, während er gleichzeitig zuverlässig vor Kurzschlüssen und Überlastungen schützt.
Ist dieser FI/LS-Schalter für den Schutz von Personen geeignet?
Ja, absolut. Mit einer Bemessungsfehlerstrom von 30 mA ist der ABB DS201 C32A30 gemäß den geltenden Normen für den Personenschutz ausgelegt. Diese Empfindlichkeit erkennt auch geringste Fehlerströme, die auf einem gefährlichen Weg durch den menschlichen Körper fließen könnten, und löst den Stromkreis schnell aus, um lebensgefährliche Stromschläge zu verhindern.
Kann ich diesen FI/LS-Schalter als Ersatz für einen normalen Leitungsschutzschalter verwenden?
Ja, der ABB DS201 C32A30 bietet sowohl den Schutz eines Leitungsschutzschalters (LS-Schalter) als auch eines Fehlerstrom-Schutzschalters (FI-Schalter) in einem einzigen Gerät. Das bedeutet, er kann einen separaten LS-Schalter und einen separaten FI-Schalter ersetzen, was die Installation vereinfacht und Platz in Ihrem Verteilerkasten spart.
Wie viele Pole hat der ABB DS201 C32A30 und wo ist das wichtig?
Der ABB DS201 C32A30 ist ein 2-poliger FI/LS-Schalter. Dies bedeutet, dass er sowohl den Außenleiter (Phase) als auch den Neutralleiter unterbricht. Das ist besonders wichtig für den Schutz in Installationen mit 230 V Wechselspannung, um eine vollständige Trennung vom Stromnetz im Fehlerfall zu gewährleisten und die Sicherheit weiter zu erhöhen.
Welche Art von Fehlerströmen erkennt dieser FI/LS-Schalter?
Der FI/LS-Schalter vom Typ A erkennt sinusförmige Wechselfehlerströme und pulsierende Gleichfehlerströme. Für die meisten Anwendungen im Haushalt und im Gewerbe ist dies der Standard und bietet einen umfassenden Schutz. Für spezielle Anwendungen mit glatten Gleichfehlerströmen wären Typen wie Typ B erforderlich, die dieser Schalter jedoch nicht abdeckt.
Was bedeutet das Schaltvermögen von 6 kA?
Das Schaltvermögen von 6 kA (Kiloampere) gibt an, bis zu welcher Stromstärke der Schalter einen Kurzschluss sicher unterbrechen kann, ohne beschädigt zu werden. Ein Wert von 6 kA ist für die meisten Wohn- und Gewerbeinstallationen ausreichend und bietet eine gute Reserve für typische Netzbedingungen.
Ist die Installation dieses FI/LS-Schalters kompliziert?
Die Installation ist dank der Standardisierung auf DIN-Schienen (EN 60715) und der gut zugänglichen Schraubklemmen für qualifizierte Elektrofachkräfte unkompliziert. Die Kombination von LS- und FI-Funktion in einem Gerät vereinfacht den Verdrahtungsaufwand im Vergleich zur Installation zweier separater Geräte.
