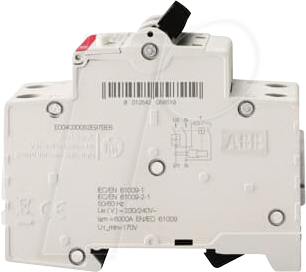

Zuverlässiger Schutz für Ihre Elektroinstallation: ABB DS201 C25A30 FI/LS-Schalter
Der ABB DS201 C25A30 FI/LS-Schalter ist die ultimative Lösung für alle, die höchste Sicherheit und zuverlässigen Schutz für elektrische Anlagen benötigen. Entwickelt für Privat- und Gewerbeanwendungen, schützt dieser Schalter effektiv vor gefährlichen Fehlerströmen und Überlastungen, wodurch das Risiko von Stromschlägen und Bränden minimiert wird. Ideal für Elektriker, Hausbesitzer und Facility Manager, die Wert auf bewährte Sicherheitstechnik legen.
Maximale Sicherheit durch fortschrittliche Technologie
Der ABB DS201 C25A30 kombiniert die Funktionen eines Leitungsschutzschalters (LS-Schalter) mit denen eines Fehlerstrom-Schutzschalters (FI-Schalter) in einem einzigen, kompakten Gerät. Dies bietet nicht nur eine Platzersparnis im Verteilerkasten, sondern gewährleistet auch einen umfassenden Schutz vor gefährlichen Fehlerströmen, wie sie beispielsweise durch defekte Geräte oder fehlerhafte Isolierungen entstehen können. Die charakteristische C-Kurve des integrierten Leitungsschutzschalters ist optimal für den Schutz von Verbrauchern mit hoher Einschaltstromspitze, wie beispielsweise Motoren, Pumpen oder Leuchtstofflampen, ausgelegt. Mit einem Bemessungsfehlerstrom von 30 mA erfüllt er die strengen Anforderungen für den Personenschutz.
Überlegene Vorteile des ABB DS201 C25A30
- Dualer Schutz: Bietet gleichzeitig Schutz vor Überlastung und Kurzschluss (LS-Funktion) sowie vor gefährlichen Fehlerströmen (FI-Funktion).
- Hohe Schaltleistung: Die Charakteristik C ermöglicht die sichere Abschaltung bei kurzzeitigen Überlastungen, ohne unnötig auszulösen.
- Personenschutz auf höchstem Niveau: Ein Bemessungsfehlerstrom von 30 mA ist der Standard für den Schutz von Personen und reduziert das Risiko von lebensgefährlichen Stromschlägen erheblich.
- Kompaktes Design: Integriert zwei wichtige Schutzfunktionen in einem Gerät, was Platz im Verteiler spart und die Installation vereinfacht.
- Robust und Langlebig: ABB steht für Qualität und Zuverlässigkeit. Dieser FI/LS-Schalter ist für eine lange Lebensdauer und zuverlässige Funktion auch unter anspruchsvollen Bedingungen konzipiert.
- Anwenderfreundlich: Einfache Installation und klare Kennzeichnung machen die Handhabung für Fachpersonal unkompliziert.
- Branchenstandard: Als Produkt eines führenden Herstellers erfüllt der DS201 C25A30 die gängigen Normen und Vorschriften für elektrische Sicherheit.
Präzision und Leistung im Detail: Produktdaten und Eigenschaften
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller | ABB |
| Modellreihe | DS201 |
| Typ | FI/LS-Schalter (Kombination aus Fehlerstromschutzschalter und Leitungsschutzschalter) |
| Schutzcharakteristik (LS) | C (Geeignet für Verbraucher mit typisch höheren Einschaltströmen) |
| Bemessungsstrom (LS) | 25 A |
| Bemessungsfehlerstrom (FI) | 30 mA (Hoher Personenschutz) |
| Anzahl der Pole | 2 (Schutz von Phase und Neutralleiter) |
| Schutzart | IP20 (Schutz gegen Berührung und Fremdkörper ab 12,5 mm) |
| Anwendung | Schutz von Stromkreisen in Wohngebäuden, Gewerbe und Industrie gegen Überlast, Kurzschluss und gefährliche Körperströme. |
| Befestigung | Schnellbefestigung auf DIN-Schiene (35 mm) |
| Materialqualität | Hochwertige Kunststoffe, geprüft nach internationalen Standards für elektrische Sicherheit und Brandschutz. |
| Betriebstemperatur | Typischerweise von -25°C bis +55°C, für zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen. |
Einsatzgebiete und Anwendungsbereiche
Der ABB DS201 C25A30 FI/LS-Schalter findet breite Anwendung in nahezu allen Bereichen der modernen Elektroinstallation. In Wohngebäuden ist er unverzichtbar für den Schutz von Stromkreisen, die größere Verbraucher wie Waschmaschinen, Trockner, Klimaanlagen oder Heizpumpen versorgen. Seine Charakteristik C ist hierbei besonders vorteilhaft, da sie die charakteristisch hohen Anlaufströme dieser Geräte toleriert, ohne den Schutz zu beeinträchtigen. Auch für die Absicherung von Steckdosenkreisen in Werkstätten oder Garagen, wo potenziell Maschinen mit höheren Anlaufströmen zum Einsatz kommen, ist dieser Schalter die ideale Wahl. Im gewerblichen Bereich schützt er effizient Maschinensteuerungen, Beleuchtungsanlagen mit Vorschaltgeräten und andere Anlagen, die eine erhöhte Einschaltstromfestigkeit erfordern. Die Kombination aus Überlast-, Kurzschluss- und Fehlerstromschutz in einem Gerät vereinfacht die Planung und Installation von Elektroverteilungen erheblich und sorgt für ein Höchstmaß an Sicherheit für Mensch und Sachwert.
Technische Spezifikationen im Detail
Die technische Auslegung des ABB DS201 C25A30 ist auf maximale Zuverlässigkeit und Sicherheit ausgelegt. Mit einer Nennspannung von 230/400 V AC und einer Bemessungsfrequenz von 50/60 Hz ist er für die gängigen Netzbedingungen bestens gerüstet. Die Kurzschlussausschaltleistung liegt bei 6 kA, was eine schnelle und sichere Unterbrechung des Stromflusses im Falle eines Kurzschlusses gewährleistet. Der Schalter verfügt über zwei Pole, was die gleichzeitige Trennung von Phase und Neutralleiter ermöglicht – eine wichtige Voraussetzung für den Schutz in vielen Netzsystemen. Die Auslösetemperatur der Bimetall-Überlastauslöser ist präzise abgestimmt, um einen zuverlässigen Schutz über einen weiten Temperaturbereich zu gewährleisten. Der Fehlerstromauslöser reagiert auf allstromsensitive Fehlerströme (Typ A), was bedeutet, dass er sowohl sinusförmige Wechselströme als auch pulsierende Gleichfehlerströme erkennt. Dies deckt eine breite Palette von Fehlerarten ab, die in modernen Elektroinstallationen auftreten können. Die kompakte Bauform ermöglicht eine hohe Packungsdichte im Schaltschrank, was besonders bei der Nachrüstung oder der Erweiterung bestehender Anlagen von Vorteil ist.
FAQ – Häufig gestellte Fragen zu ABB DS201 C25A30 – FI/LS-Schalter, Char. C Typ A, 25 A, 30 mA
Was genau ist ein FI/LS-Schalter und warum ist er wichtig?
Ein FI/LS-Schalter, wie der ABB DS201 C25A30, ist ein kombiniertes Schutzgerät. Er vereint die Funktionen eines Leitungsschutzschalters (LS-Schalter), der vor Überlastung und Kurzschluss schützt, mit denen eines Fehlerstromschutzschalters (FI-Schalter), der vor gefährlichen Fehlerströmen schützt. Diese duale Schutzfunktion ist essenziell, um Personen vor Stromschlägen zu schützen und Brände zu verhindern, die durch elektrische Fehler verursacht werden können.
Für welche Art von Geräten ist die Charakteristik C am besten geeignet?
Die Charakteristik C ist für Verbraucher konzipiert, die beim Einschalten kurzzeitig höhere Anlaufströme aufweisen. Dazu gehören beispielsweise Motoren, Transformatoren, Netzteile, Pumpen, Kompressoren oder auch bestimmte Beleuchtungssysteme. Der ABB DS201 C25A30 schaltet in diesen Fällen erst bei einem vielfach höheren Strom ab als bei einer Charakteristik B, was ein versehentliches Auslösen verhindert.
Was bedeutet die Angabe „25 A“ und „30 mA“?
Die „25 A“ (Ampere) gibt die maximale Nennstromstärke an, die der Schalter im normalen Betrieb dauerhaft führen kann, bevor der Überlastschutz auslöst. Die „30 mA“ (Milliampere) bezeichnet das Bemessungsfehlerstromniveau. Bei einem Stromfluss von 30 mA, der nicht den Rückweg über den Neutralleiter findet, löst der Schalter aus, um eine gefährliche Situation für Personen zu verhindern.
Ist der ABB DS201 C25A30 auch für den Einsatz in feuchten Umgebungen geeignet?
Der ABB DS201 C25A30 hat die Schutzart IP20. Das bedeutet, er ist vor direktem Berühren und dem Eindringen von Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt. Für den Einsatz in Umgebungen mit erhöhter Feuchtigkeit oder Staubentwicklung sind spezielle Schutzmaßnahmen oder Geräte mit höherer Schutzart (z.B. IP54 oder höher) erforderlich, die separat geprüft und ausgewählt werden müssen.
Welchen Vorteil bietet die Typ A Klassifizierung?
Die Klassifizierung „Typ A“ bedeutet, dass der Fehlerstromschutzteil des Schalters allstromsensitiv ist. Er erkennt und schützt nicht nur sinusförmige Wechselfehlerströme, sondern auch pulsierende Gleichfehlerströme, die durch moderne elektronische Geräte wie LED-Treiber oder Dimmer verursacht werden können. Dies bietet einen umfassenderen Schutz im Vergleich zu älteren Typ AC Fehlerstromschutzschaltern.
Wie wird der ABB DS201 C25A30 installiert?
Der ABB DS201 C25A30 ist für die einfache und schnelle Montage auf einer Standard-DIN-Hutschiene (35 mm) in einem Elektroverteiler konzipiert. Die Anschlüsse sind eindeutig gekennzeichnet, was eine korrekte Verdrahtung durch geschultes Fachpersonal erleichtert.
Gilt die Garantie für den ABB DS201 C25A30?
Als Produkt eines renommierten Herstellers wie ABB unterliegt der DS201 C25A30 den üblichen Garantiebedingungen des Herstellers und des Händlers. Bitte konsultieren Sie die spezifischen Garantieinformationen, die mit dem Produkt geliefert werden oder auf der Webseite von Lan.de verfügbar sind, für detaillierte Angaben zur Dauer und den Bedingungen der Garantie.
