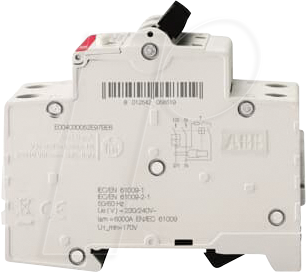

Zuverlässiger Personenschutz und Anlagenschutz: Der ABB DS201 C20A30 FI/LS-Schalter
Der ABB DS201 C20A30 FI/LS-Schalter bietet Ihnen höchste Sicherheit in elektrischen Installationen, indem er zuverlässig vor gefährlichen Fehlerströmen schützt, die zu Bränden oder Stromschlägen führen können. Ideal für private Haushalte, Gewerbebetriebe und industrielle Anwendungen, wo ein hoher Grad an elektrischer Sicherheit unerlässlich ist, ersetzt dieses Gerät sowohl einen Leitungsschutzschalter (LS) als auch einen Fehlerstrom-Schutzschalter (FI) in einem kompakten Bauteil, was Platz spart und die Installation vereinfacht.
Maximale Sicherheit durch fortschrittliche Technologie
Die fortschrittliche Technologie des ABB DS201 C20A30 kombiniert die Schutzfunktionen eines Leitungsschutzschalters (LS) mit denen eines Fehlerstrom-Schutzschalters (FI) in einem einzigen, effizienten Gerät. Dies gewährleistet einen umfassenden Schutz gegen Überstrom, Kurzschluss und gefährliche Fehlerströme. Der Charakteristik C schützt zuverlässig vor Überlast und Kurzschluss bei Geräten mit mittleren Anlaufströmen, während der Typ A Fehlerströme, die sich sinusförmig und pulsierend gleichgerichtet darstellen, erkennt.
Ihre Vorteile auf einen Blick
- Umfassender Schutz: Bietet kombinierten Schutz vor Überlast, Kurzschluss und Fehlerströmen, was Ihre elektrische Anlage und Ihre Sicherheit maximiert.
- Hohe Auslöseempfindlichkeit: Mit einer Auslöseschwelle von 30 mA ist der Schalter ideal für den Schutz von Personen und zur Verhinderung von Brandgefahren.
- Robuste Bauweise: Die hochwertige Verarbeitung und die Verwendung langlebiger Materialien von ABB garantieren eine zuverlässige Funktion über viele Jahre.
- Kompaktes Design: Die Integration von FI und LS in einem Gerät spart wertvollen Platz im Schaltkasten, was besonders bei Nachrüstungen oder begrenztem Raum von Vorteil ist.
- Einfache Installation: Dank des durchdachten Designs und der klaren Kennzeichnung ist die Montage schnell und unkompliziert durchführbar.
- Anwendungsflexibilität: Geeignet für eine Vielzahl von Stromkreisen, von Haushaltssteckdosen bis hin zu anspruchsvollen gewerblichen und industriellen Anwendungen, die einen Typ A FI-Schutz erfordern.
- Normenkonformität: Erfüllt die strengen europäischen und internationalen Normen für elektrische Sicherheit, was Ihnen höchste Zuverlässigkeit und Konformität zusichert.
Präzise Produktdetails und technische Spezifikationen
Der ABB DS201 C20A30 ist ein hoch entwickelter Schutzschalter, der speziell dafür konzipiert wurde, die höchsten Anforderungen an elektrische Sicherheit zu erfüllen. Seine technische Auslegung und die sorgfältige Auswahl der Materialien spiegeln die langjährige Expertise von ABB im Bereich der Elektrotechnik wider. Dieses Produkt ist nicht nur ein Schutzschalter, sondern ein integraler Bestandteil einer sicheren und zuverlässigen elektrischen Infrastruktur.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | ABB |
| Modellreihe | DS200 |
| Schutzart | FI/LS-Schalter (Fehlerstromschutzschalter mit Leitungsschutzfunktion) |
| Bemessungsspannung | 230/400 V AC (abhängig von der Verdrahtung und Anzahl der Pole) |
| Nennstrom (In) | 20 A |
| Auslösestrom (IΔn) | 30 mA |
| Fehlerstrom-Schutzcharakteristik | Typ A (erkennt sinusförmige Wechselströme und pulsierende Gleichfehlerströme) |
| Leitungsschutzcharakteristik | C (geeignet für Geräte mit mittleren Anlaufströmen, schützt vor Überlast und Kurzschluss) |
| Polzahl | 2-polig (Phase und Neutralleiter) |
| Schaltvermögen (Icn) | 6 kA (gemäß IEC/EN 61009-1) |
| Umgebungstemperatur Betrieb | -25 °C bis +45 °C |
| Schutzgrad (IP) | IP20 (ohne Berührungsschutz an Anschlussklemmen) |
| Befestigung | Auf 35 mm DIN-Schienen nach EN 60715 |
| Gehäusematerial | Hochwertiger, schwer entflammbarer Thermoplast |
| Normen | IEC/EN 61009-1, IEC/EN 60898-1 |
| Anwendungsbereiche | Schutz von Steckdosenkreisen, Beleuchtung, kleinen Maschinen und Geräten mit mittlerem Anlaufstrom, Erhöhter Personenschutz in Nassbereichen (Badezimmer, Küchen). |
Präzisionsgefertigt für maximale Zuverlässigkeit
Der ABB DS201 C20A30 FI/LS-Schalter zeichnet sich durch seine präzise Fertigung und die Verwendung von hochwertigen Materialien aus. Das Gehäuse besteht aus einem robusten, schwer entflammbaren Thermoplast, der auch unter widrigen Umgebungsbedingungen eine Langlebigkeit und Sicherheit gewährleistet. Die interne Mechanik ist auf höchste Schaltspielzahlen und eine konstante Performance ausgelegt, selbst nach wiederholter Auslösung.
Vorteile des Typs A Fehlerstromschutzschalters
Die Wahl des Fehlerstromschutzcharakteristik Typ A ist entscheidend für den Schutz moderner Elektroinstallationen. Während Typ AC FI-Schalter nur sinusförmige Wechselströme erkennen, ist der Typ A in der Lage, zusätzlich pulsierende Gleichfehlerströme zu detektieren. Diese sind charakteristisch für viele elektronische Geräte mit Gleichrichtern, wie z.B. Netzteile von Computern, LED-Beleuchtungssystemen oder moderne Haushaltsgeräte. Die Implementierung eines Typ A FI/LS-Schalters wie dem ABB DS201 C20A30 schließt somit eine Lücke im Schutzkonzept, die bei reinem Typ AC-Schutz bestehen würde, und bietet ein deutlich erweitertes Sicherheitsniveau.
Die C-Charakteristik: Schutz für Geräte mit Anlaufstrom
Die Leitungsschutzcharakteristik C des ABB DS201 C20A30 ist speziell für Stromkreise konzipiert, in denen Geräte mit einem höheren Anlaufstrom betrieben werden. Typische Beispiele hierfür sind Motoren, Transformatoren oder Kaltlichtlampen. Diese Geräte ziehen beim Einschalten kurzzeitig einen deutlich höheren Strom als im Nennbetrieb. Eine Leitungsschutzschalter mit der Charakteristik B könnte hier fälschlicherweise auslösen. Die C-Charakteristik ermöglicht eine kurzzeitige Überlastung bis zum 5-fachen des Nennstroms, bevor der Schalter auslöst. Dies verhindert unnötige Auslösungen im normalen Betrieb, während er dennoch effektiven Schutz vor Überlastung und Kurzschlüssen bietet.
Hohe Schaltenergie und Widerstandsfähigkeit
Mit einem Schaltvermögen von 6 kA (gemäß IEC/EN 61009-1) ist der ABB DS201 C20A30 bestens gerüstet, um auch starke Kurzschlussströme sicher zu unterbrechen. Diese hohe Kapazität ist unerlässlich, um im Falle eines Kurzschlusses eine sichere Abschaltung zu gewährleisten und Schäden an der Anlage sowie eine Gefährdung für Personen zu verhindern. Die robuste Konstruktion und die bewährte Technologie von ABB sorgen für eine zuverlässige Funktion auch unter extremen Bedingungen.
Sichere Installation und Handhabung
Die Montage des ABB DS201 C20A30 erfolgt standardmäßig auf einer 35 mm DIN-Schiene gemäß EN 60715, was eine einfache und sichere Integration in bestehende oder neue Verteilerkästen ermöglicht. Die klare Kennzeichnung der Anschlüsse und die durchdachte Bauform erleichtern die Verdrahtung und minimieren das Risiko von Fehlanschlüssen. Der Schutzgrad IP20 an den Anschlussklemmen gewährleistet, dass die leitenden Teile bei normalem Betrieb und sachgemäßer Installation nicht berührbar sind.
Anwendungsbereiche im Detail
Der ABB DS201 C20A30 FI/LS-Schalter ist aufgrund seiner vielseitigen Schutzfunktionen und seiner Charakteristiken eine ausgezeichnete Wahl für eine breite Palette von Anwendungen. In Wohngebäuden schützt er zuverlässig Stromkreise für Steckdosen, Beleuchtung, Waschmaschinen, Trockner und Geschirrspüler. Seine Eignung für Schutzbereiche in Badezimmern und Küchen, wo die Gefahr von Stromschlägen durch Wasser erhöht ist, unterstreicht seinen Wert für den Personenschutz. Im gewerblichen Bereich kommt er zum Einsatz in Büros, Werkstätten und kleinen Produktionsstätten. Industrielle Umgebungen profitieren von seiner Fähigkeit, sowohl Überlast als auch Fehlerströme in Maschinen und Anlagen zu managen. Die Kombination aus 20A Nennstrom und der C-Charakteristik macht ihn ideal für Anwendungen, die einen gewissen Anlaufstrom erfordern, wie z.B. kleine Elektromotoren oder Pumpen.
FAQ – Häufig gestellte Fragen zu ABB DS201 C20A30 – FI/LS-Schalter, Char. C Typ A, 20 A, 30 mA
Was ist der Hauptvorteil der Kombination von FI und LS in einem Gerät?
Die Kombination von Fehlerstromschutz (FI) und Leitungsschutz (LS) in einem einzigen Gerät, wie beim ABB DS201 C20A30, spart Platz im Verteilerkasten, vereinfacht die Installation und reduziert potenzielle Fehlerquellen. Sie bietet gleichzeitig umfassenden Schutz vor Überlast, Kurzschluss und gefährlichen Fehlerströmen.
Ist dieser FI/LS-Schalter für den Einsatz in feuchten Räumen wie Badezimmern geeignet?
Ja, der ABB DS201 C20A30 mit einer Auslöseschwelle von 30 mA ist für den Personenschutz in feuchten Räumen konzipiert. Gemäß den Installationsvorschriften (z.B. VDE 0100-701 in Deutschland) ist in diesen Bereichen der Einsatz eines 30 mA Fehlerstromschutzes vorgeschrieben.
Welchen Unterschied gibt es zwischen Typ A und Typ AC bei Fehlerstromschutzschaltern?
Der Hauptunterschied liegt in der Art der Fehlerströme, die sie erkennen können. Typ AC erkennt nur sinusförmige Wechselströme. Typ A hingegen erkennt zusätzlich pulsierende Gleichfehlerströme, welche von vielen elektronischen Geräten mit Gleichrichtern erzeugt werden. Der ABB DS201 C20A30 ist ein Typ A FI/LS-Schalter und bietet damit erweiterten Schutz.
Wann sollte ich einen Leitungsschutzschalter mit Charakteristik C verwenden?
Die Charakteristik C ist für Stromkreise gedacht, in denen Geräte mit einem mittleren Anlaufstrom betrieben werden, wie z.B. Elektromotoren, Transformatoren oder einige Haushaltsgeräte. Diese Geräte ziehen beim Einschalten kurzzeitig mehr Strom als im Normalbetrieb. Die C-Charakteristik verhindert unnötige Auslösungen durch diese Anlaufströme, schützt aber dennoch zuverlässig vor Überlast und Kurzschluss.
Was bedeutet die Angabe „20 A“ und „30 mA“ auf dem Schalter?
„20 A“ steht für den Nennstrom (In) des Leitungsschutzschalters. Das bedeutet, der Schalter kann bis zu 20 Ampere im Normalbetrieb ohne Auslösung führen. „30 mA“ ist der Bemessungsfehlerstrom (IΔn) für den Fehlerstromschutz. Bei einem Fehlerstrom, der 30 Milliampere überschreitet, löst der FI-Teil des Schalters aus, um Personen vor gefährlichen Stromschlägen zu schützen.
Wie wird der ABB DS201 C20A30 installiert?
Der ABB DS201 C20A30 wird auf einer Standard-35 mm DIN-Schiene montiert, wie sie in den meisten Verteilerkästen üblich ist. Die Verdrahtung der Stromschienen und der einzelnen Leitungen sollte gemäß den geltenden elektrotechnischen Vorschriften und durch eine qualifizierte Elektrofachkraft erfolgen.
Ist der ABB DS201 C20A30 für den Einsatz in industriellen Umgebungen geeignet?
Ja, der ABB DS201 C20A30 ist aufgrund seines hohen Schaltvermögens (6 kA) und der robusten Bauweise auch für den Einsatz in industriellen Umgebungen geeignet, wo zuverlässiger Schutz vor Überlast, Kurzschluss und Fehlerströmen unerlässlich ist. Die spezifische Anwendung sollte jedoch immer den örtlichen Gegebenheiten und den Anforderungen der Anlage entsprechen.
