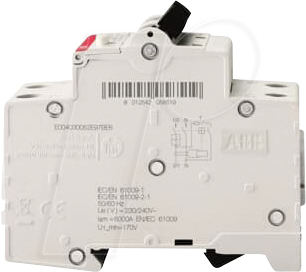

Zuverlässiger Schutz für Ihre Elektroinstallation: Der ABB DS201 B13A10 FI/LS-Schalter
Im modernen Haushalt und Gewerbe ist ein Höchstmaß an elektrischer Sicherheit unerlässlich. Der ABB DS201 B13A10 FI/LS-Schalter ist die professionelle Lösung zur gleichzeitigen Absicherung gegen Überlast-, Kurzschluss- und Differenzstromfehler. Er schützt nicht nur Ihre wertvollen Geräte vor Beschädigung, sondern vor allem Personen vor gefährlichen Stromschlägen. Dieses Gerät ist für Elektrofachkräfte und anspruchsvolle Heimwerker konzipiert, die Wert auf maximale Sicherheit und Langlebigkeit legen.
Höchste Sicherheitsstandards mit Typ A und Charakteristik B
Der ABB DS201 B13A10 zeichnet sich durch seine fortschrittliche Technologie aus, die ihn von herkömmlichen Schutzschaltern abhebt. Die Charakteristik B ist ideal für den Schutz von Stromkreisen mit überwiegend induktiven und kapazitiven Lasten, wie sie in Wohnbereichen häufig vorkommen. Sie bietet einen schnellen Ansprechschutz bei Überströmen, ohne jedoch bei kurzzeitigen Einschaltströmen von beispielsweise Geräten mit Elektromotoren ungewollt auszulösen. Die Kombination mit dem Typ A FI-Schutz gewährleistet eine zuverlässige Erkennung von pulsierenden und gleichgerichteten Wechselströmen, was insbesondere bei Geräten mit elektronischen Komponenten wie Computern, LED-Beleuchtung oder modernen Haushaltsgeräten von entscheidender Bedeutung ist.
Überlegene Vorteile des ABB DS201 B13A10
- Doppelter Schutz: Bietet kombinierten Schutz vor Überlast, Kurzschluss und gefährlichen Fehlerströmen in einem einzigen Gerät.
- Hohe Selektivität: Die Charakteristik B minimiert Fehlauslösungen durch kurzzeitige Netzstörungen oder Anlaufströme, was eine unterbrechungsfreie Stromversorgung in vielen Anwendungen sicherstellt.
- Fehlerstromerkennung Typ A: Erweitertes Spektrum der erkannten Fehlerströme, inklusive pulsierender und gleichgerichteter Gleichströme, für optimalen Personenschutz.
- Präziser Fehlerstromschutz: Eine Auslöseschwelle von 10 mA bietet einen hochempfindlichen Schutz gegen lebensgefährliche Körperströme, ideal für feuchte Umgebungen oder Anwendungen mit erhöhtem Risiko.
- Robuste Bauweise: Hergestellt von ABB, einem weltweit führenden Unternehmen für Elektrotechnik, steht dieser FI/LS-Schalter für höchste Verarbeitungsqualität und Langlebigkeit.
- Einfache Installation: Standardisierte Bauform ermöglicht eine problemlose Integration in bestehende Elektroinstallationen und Verteilerkästen.
- Klarheit und Übersichtlichkeit: Klare Kennzeichnungen und ein intuitives Design erleichtern die Identifizierung und Wartung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | ABB |
| Produktserie | DS201 |
| Typ | FI/LS-Schalter (Fehlerstrom-Schutzschalter mit Leitungsschutzschalter) |
| Bemessungsstrom (In) | 13 A |
| Charakteristik (Auslösecharakteristik) | B (für Überlast- und Kurzschlussschutz) |
| Fehlerstrom-Typ (IΔn) | Typ A (erkennt sinusförmige Wechselströme sowie pulsierende Gleichfehlerströme) |
| Bemessungsfehlerstrom (IΔn) | 10 mA (für erhöhten Personenschutz) |
| Polzahl | 1P + N (1 Pol plus Neutralleiter) |
| Bemessungsabschaltvermögen (Icn) | 6 kA (gemäß EN 60898-1) |
| Bemessungsisolationsspannung (Ui) | 400 V AC |
| Bemessungsbetriebsspannung (Ue) | 230 V AC |
| Frequenz | 50/60 Hz |
| Umgebungstemperatur | -25 °C bis +45 °C |
| Schutzart | IP20 (geschützt gegen feste Fremdkörper > 12,5 mm, aber nicht gegen Wasser) |
| Montageart | Hutschiene (DIN EN 60715) |
| Anschlussquerschnitt (starr) | 0,5 – 16 mm² |
| Anschlussquerschnitt (flexibel) | 0,5 – 10 mm² |
| Material Gehäuse | Hochwertiger, flammhemmender Thermoplast |
| Normen | IEC/EN 61009-1, IEC/EN 60898-1 |
Einsatzbereiche und Anwendungsoptimierung
Der ABB DS201 B13A10 FI/LS-Schalter ist prädestiniert für den Einsatz in verschiedensten Umgebungen, wo höchste Anforderungen an die elektrische Sicherheit gestellt werden. Typische Anwendungsgebiete umfassen:
- Wohngebäude: Absicherung von Stromkreisen in Schlafzimmern, Wohnbereichen und Küchen, wo eine hohe Anzahl elektronischer Geräte zum Einsatz kommt.
- Büroumgebungen: Schutz von Arbeitsplätzen mit Computern, Druckern und anderer IT-Ausstattung.
- Feuchte Räume: Einsatz in Bädern oder Kellern, wo das Risiko eines Stromschlags durch Fehlerströme erhöht ist.
- Garagen und Werkstätten: Sicherung von Steckdosen für Elektrowerkzeuge und Ladegeräte.
- Schutz von empfindlicher Elektronik: Die Charakteristik B und der Typ A Schutz minimieren das Risiko von Fehlauslösungen, was die Lebensdauer und Zuverlässigkeit von empfindlichen Geräten unterstützt.
Durch die Kombination aus Leitungsschutz (Überlast und Kurzschluss) und Fehlerstromschutz (Personenschutz) in einem einzigen, kompakten Gerät optimiert der DS201 B13A10 die Platznutzung im Sicherungskasten und vereinfacht die Installation sowie die Fehlersuche.
Sicherheit durch Qualität: Das Material und die Verarbeitung
Die Haptik und die sichtbare Qualität des ABB DS201 B13A10 spiegeln die Expertise und den Qualitätsanspruch von ABB wider. Das Gehäuse besteht aus einem robusten, hochschlagfesten und selbstverlöschenden Thermoplast. Dieses Material ist nicht nur widerstandsfähig gegen mechanische Einwirkungen, sondern bietet auch einen exzellenten Schutz gegen thermische Belastungen und Flammenausbreitung im Falle eines internen Fehlers. Die Klemmen sind für eine sichere und dauerhafte Verbindung ausgelegt, die auch unter wechselnden Temperaturbedingungen und Vibrationen ihre Integrität behält. Die klare Beschriftung der Funktionstasten und die eindeutige Kennzeichnung der Stromstärken und Schutzarten sind essenziell für eine sichere und normkonforme Installation sowie für die spätere Wartung und Überprüfung.
FAQ – Häufig gestellte Fragen zu ABB DS201 B13A10 – FI/LS-Schalter, Char. B Typ A, 13 A, 10 mA
Was bedeutet die Charakteristik B bei einem FI/LS-Schalter?
Die Charakteristik B beschreibt das Auslöseverhalten des Leitungsschutzschalters im Falle eines Überstroms. Schalter mit Charakteristik B lösen bei etwa dem 3- bis 5-fachen des Nennstroms aus. Dies macht sie ideal für Stromkreise, in denen Geräte mit geringen Anlaufströmen oder induktive Lasten wie Motoren zum Einsatz kommen, um ungewollte Auslösungen zu vermeiden.
Welche Art von Fehlerströmen erkennt ein FI/LS-Schalter vom Typ A?
Ein FI/LS-Schalter vom Typ A erkennt und schützt gegen sinusförmige Wechselfehlerströme sowie gegen pulsierende Gleichfehlerströme. Dies ist ein wesentlicher Vorteil gegenüber Typ AC, der nur sinusförmige Wechselströme erkennt, und somit ein höheres Schutzniveau für moderne elektronische Geräte bietet.
Ist ein FI/LS-Schalter mit 10 mA Fehlerstrom empfindlicher als einer mit 30 mA?
Ja, ein FI/LS-Schalter mit 10 mA Bemessungsfehlerstrom ist deutlich empfindlicher. Er löst bereits bei einem geringeren Fehlerstrom aus und bietet damit einen erhöhten Personenschutz, der oft in Bereichen mit besonderem Feuchtigkeitsrisiko oder an Orten, wo erhöhte Gefahr besteht, gefordert wird.
Kann ich den ABB DS201 B13A10 selbst installieren?
Die Installation von elektrischen Schutzvorrichtungen wie FI/LS-Schaltern darf aus Sicherheitsgründen und zur Einhaltung von Normen nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Unsachgemäße Installationen können zu Gefahren für Leib und Leben sowie zu Sachschäden führen.
Was ist der Unterschied zwischen einem FI-Schutzschalter und einem FI/LS-Schalter?
Ein reiner FI-Schutzschalter (RCD) schützt ausschließlich vor Fehlerströmen. Ein FI/LS-Schalter (RCBO) kombiniert die Funktion eines FI-Schutzschalters mit der eines Leitungsschutzschalters (LS-Schalter). Er schützt also sowohl vor Fehlerströmen als auch vor Überlast und Kurzschluss in einem einzigen Gerät.
Für welche Art von Steckdosen ist dieser Schalter am besten geeignet?
Aufgrund seiner Charakteristik B und dem Typ A Fehlerstromschutz ist der ABB DS201 B13A10 ideal für die Absicherung von Steckdosen, die Geräte mit Elektronikbauteilen, wie Computer, Fernseher, Küchengeräte, Waschmaschinen oder Trockner versorgen. Auch für allgemeine Steckdosen in Wohnbereichen ist er eine hervorragende Wahl.
Wie lange ist die Lebensdauer eines ABB DS201 B13A10 FI/LS-Schalters?
FI/LS-Schalter von namhaften Herstellern wie ABB sind für eine lange Lebensdauer ausgelegt, sofern sie korrekt installiert und im Rahmen ihrer Spezifikationen betrieben werden. Die genaue Lebensdauer hängt von der Anzahl der Auslösungen und den Umgebungsbedingungen ab. In der Regel sind diese Geräte für mehrere zehntausend Schalthandlungen und eine Betriebsdauer von vielen Jahren konzipiert.
