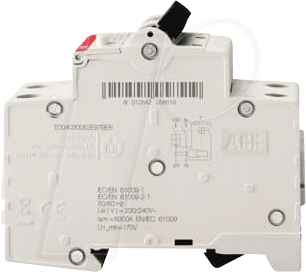

ABB DS201 B10A10 – FI/LS-Schalter, Char. B Typ A, 10 A, 10 mA

Schutz vor elektrischen Gefahren: ABB DS201 B10A10 – Der intelligente FI/LS-Schalter für anspruchsvolle Installationen

Die Gewährleistung maximaler elektrischer Sicherheit in Wohn- und Gewerbeimmobilien ist von höchster Bedeutung. Der ABB DS201 B10A10 – FI/LS-Schalter kombiniert Fehlerstromschutz und Leitungsschutz in einem einzigen, hochzuverlässigen Gerät, um Personen- und Sachschäden durch Fehlerströme und Überlastungen effektiv vorzubeugen. Dieses Produkt richtet sich an Elektrofachkräfte, Planer und Hausbesitzer, die kompromisslosen Schutz und höchste Zuverlässigkeit für ihre elektrischen Anlagen suchen.

Präziser Schutz durch fortschrittliche Technologie

Der ABB DS201 B10A10 zeichnet sich durch seine duale Schutzfunktion aus, die ihn von herkömmlichen Schutzschaltern abhebt. Er schützt nicht nur vor Überlast und Kurzschluss (wie ein klassischer Leitungsschutzschalter), sondern erkennt und unterbricht auch gefährliche Fehlerströme – einschließlich Wechsel- und pulsierender Gleichfehlerströme – mit einer Ansprechempfindlichkeit von 10 mA. Diese hohe Sensibilität ist entscheidend, um besonders empfindliche Stromkreise oder Bereiche mit erhöhtem Risiko, wie beispielsweise in der Nähe von Wasser (gemäß DIN VDE 0100-410), effektiv zu sichern. Die Charakteristik B im Zusammenspiel mit der Nennstromstärke von 10 A ermöglicht eine präzise Auslegung für diverse Stromkreise, bei denen ein früher Schutz vor Überstromereignissen erwünscht ist, ohne unnötige Auslösungen bei kurzzeitigen Einschaltströmen zu provozieren.

Umfassende Vorteile des ABB DS201 B10A10

• Doppelter Schutz in einem Gerät: Reduziert die Anzahl der benötigten Komponenten und vereinfacht die Installation durch die Integration von Fehlerstrom- und Leitungsschutz.
• Hohe Selektivität und Zuverlässigkeit: Die Auslösecharakteristik B in Kombination mit 10 A Nennstrom minimiert unerwünschte Abschaltungen und gewährleistet eine zuverlässige Stromversorgung dort, wo sie am wichtigsten ist.
• Effektiver Schutz bei 10 mA: Die hohe Fehlerstrom-Empfindlichkeit von 10 mA bietet zusätzlichen Schutz gegen Brandgefahren und lebensgefährliche Stromschläge, insbesondere in sensiblen Bereichen.
• Typ A – breites Fehlerstromspektrum: Erfasst nicht nur sinusförmige Wechselströme, sondern auch pulsierende Gleichfehlerströme, was ihn für eine Vielzahl moderner elektronischer Geräte qualifiziert.
• Maximale Sicherheit gemäß Normen: Erfüllt strengste internationale und nationale Sicherheitsstandards, was die Einhaltung regulatorischer Anforderungen für Elektroinstallationen sicherstellt.
• Kompaktes Design: Spart wertvollen Platz im Schaltkasten durch die integrierte Bauweise, was besonders bei Nachrüstungen oder in kleineren Installationen von Vorteil ist.
• Langlebigkeit und Robustheit: Gefertigt von ABB, einem weltweit führenden Anbieter in der Elektrotechnik, garantiert der DS201 B10A10 eine lange Lebensdauer und Beständigkeit unter anspruchsvollen Betriebsbedingungen.

Technische Spezifikationen und Konstruktionsmerkmale

Der ABB DS201 B10A10 ist ein hochentwickelter Schutzschalter, der auf Langlebigkeit, Zuverlässigkeit und einfache Handhabung ausgelegt ist. Seine Konstruktion und die verwendeten Materialien sind auf maximale Sicherheit und Effizienz ausgelegt, was ihn zu einer erstklassigen Wahl für Elektrofachleute macht. Die präzise Auslösecharakteristik und die empfindliche Fehlerstromerkennung sind das Ergebnis intensiver Forschung und Entwicklung.

Merkmal	Spezifikation / Beschreibung
Produktbezeichnung	ABB DS201 B10A10 – FI/LS-Schalter
Auslösecharakteristik	B
Nennstrom	10 A
Fehlerstrom-Auslöseempfindlichkeit	10 mA
Fehlerstrom-Typ	Typ A (erkennt sinusförmige Wechselfehlerströme und pulsierende Gleichfehlerströme)
Anzahl der Pole	2 (1P+N)
Einbaubreite	2 Teilungseinheiten (TE)
Bemessungsspannung	230 V AC
Einsatzbereich	Primärer Schutz für Steckdosenkreise, Beleuchtung und spezielle Verbraucher mit erhöhten Sicherheitsanforderungen, z.B. in Wohnbereichen, Büros, Werkstätten und Feuchträumen.
Material und Haptik	Hochwertiger, flammhemmender Thermoplast für Gehäuse und Betätigungshebel. Robuste Kontakte und interne Komponenten für langanhaltende elektrische Leitfähigkeit und Zuverlässigkeit. Matte Oberfläche für angenehme Haptik und einfache Kennzeichnung.
Design-Merkmale	Kompakte Bauform, klare Beschriftungsfelder, werkzeuglose Montage/Demontage auf der Hutschiene (DIN EN 60715), integrierte Anschlussklemmen mit Finger- und Rückschutz. Hohe Schaltspielzahl für dauerhaften Einsatz.
Schutzart	IP20 (bei senkrechter Montage und korrekt angeschlossenen Leitern)
Umgebungsbedingungen	Betriebstemperaturbereich: -25 °C bis +45 °C. Lagerung: -40 °C bis +70 °C.
Konformität	Entwickelt und gefertigt nach IEC/EN 61009-1, IEC/EN 61009-2-1 und relevanten nationalen Normen.

Einsatzgebiete und Anwendungsbereiche

Der ABB DS201 B10A10 FI/LS-Schalter mit einer Fehlerstrom-Auslöseempfindlichkeit von 10 mA ist prädestiniert für den Einsatz in Bereichen, in denen ein besonders hoher Personenschutz gefordert ist. Dies umfasst klassische Wohnbereiche, in denen der Schutz vor versehentlichen Berührungen empfindlicher Personen wie Kinder oder ältere Menschen im Vordergrund steht. Darüber hinaus ist er ideal für:

• Feuchträume: Badezimmer, Küchen, Waschküchen und Kellerbereiche, wo das Risiko eines Stromschlags durch Wasser erhöht ist.
• Gartenanlagen und Außenbereiche: Anschluss von Außenbeleuchtung, Gartengeräten und elektrischen Installationen im Freien, sofern die Gesamtinstallation entsprechend ausgelegt ist und die Schutzart des Schalters berücksichtigt wird.
• Krankenhäuser und medizinische Einrichtungen: In Patientenzimmern und Behandlungsräumen, wo der Schutz von Menschen mit eingeschränkter Mobilität oder besonderen medizinischen Anforderungen absolute Priorität hat.
• Schulen und Kindergärten: Um die Sicherheit von Kindern in Bildungseinrichtungen zu gewährleisten.
• Anschluss von empfindlicher Elektronik: Der Typ A schützt auch vor pulsierenden Gleichfehlerströmen, die von vielen modernen Geräten wie Computern, LED-Trafos oder modernen Netzteilen erzeugt werden können.

Die Charakteristik B in Verbindung mit 10 A Nennstrom macht ihn zudem geeignet für Stromkreise mit geringeren Anlaufströmen, wie z.B. Beleuchtungsanlagen oder kleinere Haushaltsgeräte, bei denen ein frühzeitiger Schutz vor Überlastung ohne unnötige Auslösungen durch kurzzeitige Einschaltspitzen gewährleistet sein soll.

FAQ – Häufig gestellte Fragen zu ABB DS201 B10A10 – FI/LS-Schalter, Char. B Typ A, 10 A, 10 mA

Was bedeutet „FI/LS-Schalter“?

FI/LS-Schalter steht für Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter. Er vereint die Schutzfunktionen gegen gefährliche Fehlerströme (FI) und gegen Überlast und Kurzschluss (LS) in einem einzigen Gerät. Dies reduziert den Platzbedarf im Schaltkasten und vereinfacht die Installation.

Welche Art von Fehlerströmen erkennt der Typ A FI/LS-Schalter?

Der Typ A FI/LS-Schalter, wie der ABB DS201 B10A10, erkennt nicht nur sinusförmige Wechselfehlerströme, sondern auch pulsierende Gleichfehlerströme. Dies ist wichtig, da viele moderne elektronische Geräte (z.B. Schaltnetzteile, LED-Treiber) solche Fehlerströme verursachen können, die von reinen Wechselstrom-FI-Schaltern nicht erfasst würden.

Warum ist eine Fehlerstrom-Auslöseempfindlichkeit von 10 mA wichtig?

Eine Auslöseempfindlichkeit von 10 mA bietet einen erhöhten Personenschutz. Sie ist deutlich sensibler als die standardmäßigen 30 mA, die für den Brandschutz und zusätzlichen Personenschutz in Wohnbereichen vorgeschrieben sind. 10 mA eignen sich besonders für Bereiche mit erhöhtem Risiko wie Feuchträume oder zur Absicherung von besonders empfindlichen Geräten.

Was bedeutet die Auslösecharakteristik B für die Anwendung?

Die Auslösecharakteristik B klassifiziert das Verhalten des Leitungsschutzschalters bei Überlastung und Kurzschluss. Charakteristik B löst bei etwa 3- bis 5-fachem Nennstrom aus. Sie ist gut geeignet für Wohnbereiche und für Anwendungen, bei denen die Einschaltströme von Verbrauchern gering sind und ein früher Schutz erwünscht ist, um unnötige Auslösungen zu vermeiden.

Ist der ABB DS201 B10A10 für den Einsatz in allen Stromkreisen geeignet?

Der ABB DS201 B10A10 mit 10 A Nennstrom und Charakteristik B ist ideal für Stromkreise mit geringer bis mittlerer Strombelastung, wie z.B. Beleuchtung, Steckdosenkreise in Wohnräumen oder für den Anschluss kleinerer Haushaltsgeräte. Für Stromkreise mit höheren Einschaltströmen oder höheren Nennströmen sind möglicherweise Schalter mit anderen Charakteristiken (z.B. C) oder höheren Nennstromstärken erforderlich. Die genaue Auswahl hängt immer von der spezifischen Elektroinstallation ab und sollte durch eine qualifizierte Elektrofachkraft erfolgen.

Wie unterscheidet sich der ABB DS201 B10A10 von einem reinen FI-Schutzschalter?

Ein reiner FI-Schutzschalter (RCD) erkennt nur Fehlerströme und schützt nicht vor Überlastung oder Kurzschluss. Ein LS-Schalter (Leitungsschutzschalter) schützt nur vor Überlastung und Kurzschluss. Der FI/LS-Schalter (RCBO) wie der ABB DS201 B10A10 kombiniert beide Funktionen in einem Gerät und bietet somit einen vollständigen Schutz für den Stromkreis.

Ist die Installation des ABB DS201 B10A10 für Laien geeignet?

Nein, die Installation und der Anschluss von Schutzschaltern wie dem ABB DS201 B10A10 sind nur durch qualifizierte Elektrofachkräfte zulässig. Unsachgemäße Installationen können zu Stromschlägen, Bränden oder Beschädigungen der Anlage führen und die Garantie sowie die Versicherungsschutz gefährden.

Marke	ABB
