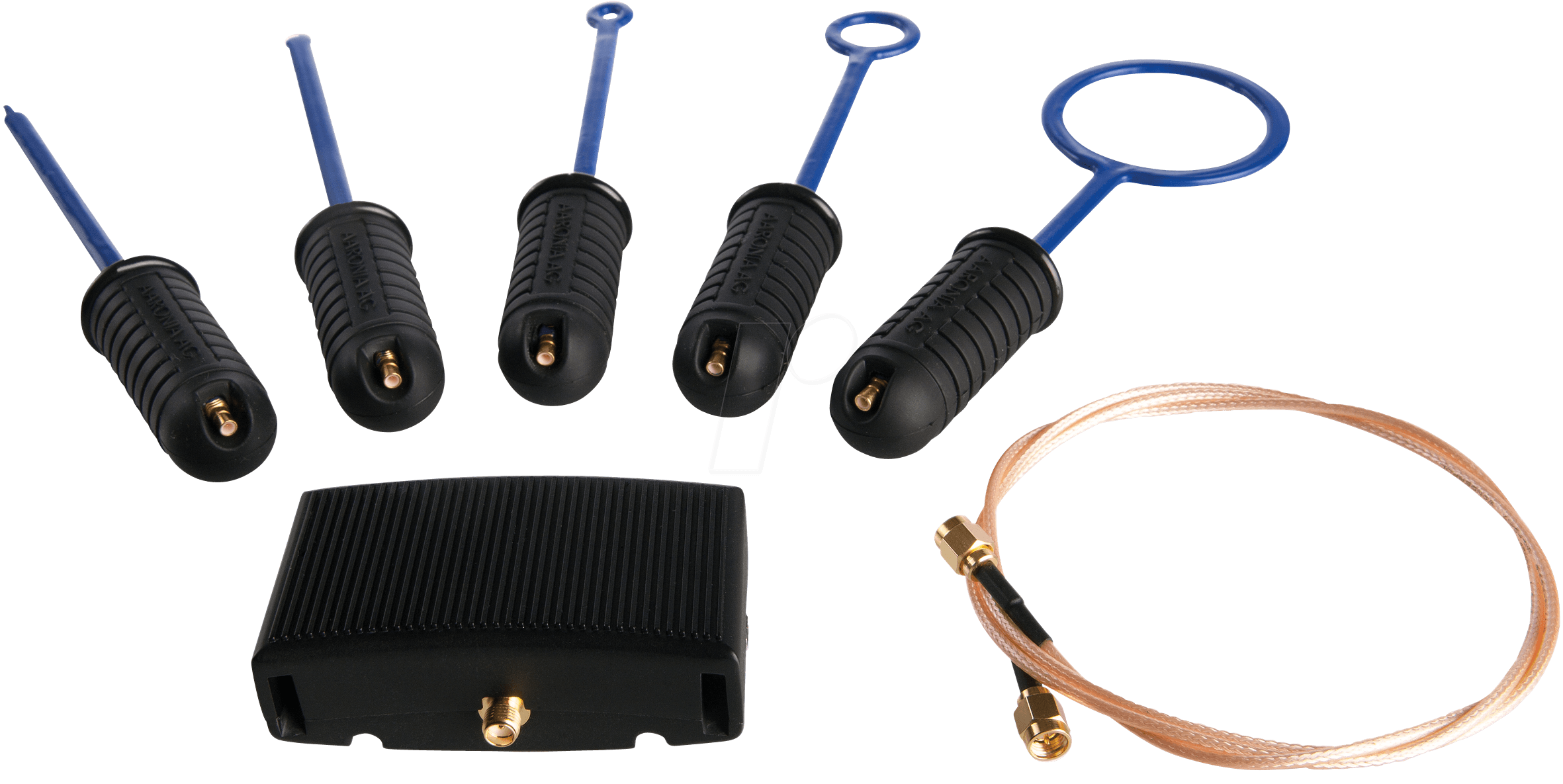

Präzise Störungsanalyse im Hochfrequenzbereich: Das AAR PBS2 – Schnüffelsonden System
Wenn es um die präzise Lokalisierung von elektromagnetischen Störquellen im GHz-Bereich geht, bietet das AAR PBS2 – Schnüffelsonden System eine unverzichtbare Lösung für Profis in den Bereichen EMV-Prüfung, Elektronikentwicklung und Systemwartung. Speziell konzipiert für die aktive Nahfeldanalyse bis 9000 MHz, ermöglicht dieses System eine detaillierte Untersuchung von Leiterplatten und Komponenten, wo herkömmliche Messmethoden an ihre Grenzen stoßen. Für Ingenieure, Techniker und Sicherheitsexperten, die auf exakte Messdaten und zuverlässige Fehlerdiagnose angewiesen sind, stellt das AAR PBS2 die ideale Wahl dar.
Überragende Leistung durch aktive Nahfeld-Technologie
Herkömmliche passive Schnüffelsonden können oft nur begrenzte Informationen über das elektromagnetische Feld liefern, insbesondere bei hohen Frequenzen. Das AAR PBS2 – Schnüffelsonden System hebt sich durch seine aktive Technologie hervor. Diese integrierte Verstärkung erhöht die Empfindlichkeit der Sonde signifikant, was die Detektion von schwachen, aber potenziell problematischen Abstrahlungen ermöglicht, die ansonsten unentdeckt bleiben würden. Die Nahfeld-Konstruktion minimiert dabei die Beeinflussung des zu messenden Feldes selbst und erlaubt eine hochaufgelöste Lokalisation der Emissionsquelle. Dies ist entscheidend, um nicht nur das Vorhandensein von Störungen zu erkennen, sondern deren genaue Position auf einer komplexen Platine zu identifizieren, was eine gezielte Optimierung und Behebung ermöglicht. Die 9000 MHz Bandbreite eröffnet ein breites Spektrum für die Untersuchung moderner Hochfrequenzschaltungen, wie sie in Telekommunikation, Radar und leistungsfähigen Prozessoren vorkommen.
Entwickelt für professionelle Anwendungsbereiche
Das AAR PBS2 – Schnüffelsonden System ist das Ergebnis langjähriger Erfahrung in der EMV-Messtechnik und richtet sich an Anwender, die höchste Ansprüche an Präzision und Zuverlässigkeit stellen:
- EMV-Ingenieure: Zur schnellen und präzisen Identifizierung von Abstrahlungskeimzellen während der Produktentwicklung und zur Erfüllung von Normvorgaben.
- Entwicklungsingenieure: Zur Validierung von Schaltungsdesigns im Hochfrequenzbereich und zur Minimierung von unerwünschten Emissionen.
- Servicetechniker: Zur Fehlerdiagnose bei komplexen elektronischen Systemen, bei denen Störsignale schwer zu lokalisieren sind.
- Sicherheitsexperten: Zur Analyse potenzieller elektromagnetischer Abstrahlung von elektronischen Geräten.
- Forschung und Entwicklung: Für experimentelle Untersuchungen im Bereich der Hochfrequenztechnik und Nanotechnologie.
Technische Exzellenz und Benutzerfreundlichkeit
Die Konzeption des AAR PBS2 – Schnüffelsonden Systems legt Wert auf eine optimale Balance zwischen leistungsstarker Funktionalität und einfacher Handhabung im Feld oder Labor. Die kompakte Bauweise der aktiven Sonden ermöglicht ein flexibles Manövrieren auch in beengten Umgebungen. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren eine lange Lebensdauer und konsistente Messergebnisse, selbst unter anspruchsvollen Bedingungen. Die Integration in bestehende Messsysteme wird durch standardisierte Anschlüsse und eine intuitive Bedienung gewährleistet, sodass Anwender sich schnell auf die Analyse der Messergebnisse konzentrieren können, anstatt sich mit komplexen Einstellungen aufzuhalten.
Umfassende Analysefunktionen
Das AAR PBS2 – Schnüffelsonden System bietet eine Reihe von Vorteilen, die es von Standardlösungen abheben:
- Hohe Empfindlichkeit: Durch die aktive Signalverstärkung können auch sehr schwache Störsignale detektiert und lokalisiert werden.
- Breiter Frequenzbereich: Die Abdeckung bis 9000 MHz ermöglicht die Analyse moderner Hochfrequenzschaltungen.
- Nahfeld-Optimierung: Reduziert die Beeinflussung des zu messenden Feldes und ermöglicht eine präzise Ortung der Emissionsquelle.
- Robustheit und Langlebigkeit: Hochwertige Komponenten und Verarbeitung gewährleisten Zuverlässigkeit im professionellen Einsatz.
- Anpassungsfähigkeit: Die verschiedenen Sondenformen und die Kompatibilität mit gängigen Messgeräten bieten Flexibilität für unterschiedliche Anwendungsfälle.
- Reduzierte Rückkopplungseffekte: Die aktive Schaltung minimiert Rückkopplungen von der Messumgebung zur Sonde, was zu saubereren Messungen führt.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | AAR PBS2 – Schnüffelsonden System |
| Funktionsweise | Aktive Nahfeld-Analyse |
| Max. Frequenzbereich | Bis 9000 MHz (9 GHz) |
| Bauform der Sonden | Optimiert für Nahfeldmessungen; variiert je nach spezifischer Sonde im Set (z.B. Ring, Punkt, Linie) |
| Stromversorgung | Integrierte Batterien oder externe Stromversorgung (abhängig von spezifischer Sonde/Set-Konfiguration) |
| Anschlusstyp | Standardisierte Koaxialanschlüsse (z.B. SMA) zur Verbindung mit Messgeräten |
| Material & Haptik | Hochwertige, isolierende Kunststoffe für die Sondenummantelung; robuste Metalllegierungen für die Kontaktflächen; ergonomische Griffgestaltung |
| Anwendungsbereiche | EMV-Prüfung, Leiterplatten-Analyse, Fehlersuche in HF-Schaltungen, Entwicklung von drahtlosen Kommunikationssystemen |
| Herstellerstandard | Präzisionsfertigung nach Industriestandards für professionelle Messtechnik |
Präzision auf kleinstem Raum: Die Kunst der Nahfeldanalyse
Die Analyse von elektromagnetischen Feldern im Nahbereich von elektronischen Komponenten erfordert spezialisierte Werkzeuge, die sowohl empfindlich genug sind, um kleinste Abstrahlungen zu erfassen, als auch präzise genug, um deren Ursprung exakt zu lokalisieren. Das AAR PBS2 – Schnüffelsonden System erfüllt diese Anforderungen durch eine fortschrittliche aktive Verstärkerschaltung, die direkt in die Sonden integriert ist. Dies bedeutet, dass das Signal unmittelbar an der Messstelle verstärkt wird, bevor es über das Kabel zum Messgerät übertragen wird. Dies reduziert Verluste und erhöht das Signal-Rausch-Verhältnis erheblich, was für die Detektion von schwachen Störfeldern unerlässlich ist. Der Frequenzbereich von bis zu 9000 MHz ist dabei ein entscheidender Faktor, da moderne elektronische Schaltungen immer häufiger im GHz-Bereich arbeiten, um höhere Datenraten und schnellere Prozessgeschwindigkeiten zu erzielen. Ohne eine Sonde, die diesen Frequenzbereich abdeckt, blieben potenzielle Störquellen in diesen Bereichen unentdeckt, was zu Problemen bei der Produktzulassung oder im laufenden Betrieb führen kann. Die Nahfeld-Konstruktion der Sonden ist ebenfalls von zentraler Bedeutung. Sie sind so konzipiert, dass sie das zu messende Feld minimial beeinflussen und sich auf die lokale Magnetfeldkomponente konzentrieren. Dies ermöglicht eine genaue Ortung, indem die Sonde über die Oberfläche der Leiterplatte oder des Bauteils geführt wird und die Signalstärke auf dem angeschlossenen Spektrumanalysator oder Oszilloskop beobachtet wird. Maximale Signalstärke bedeutet in der Regel, dass man sich direkt über der Störquelle befindet.
Die Vorteile der aktiven Technologie im Vergleich zu passiven Sonden
Passive Schnüffelsonden sind im Grunde nur kleine Antennen, die das elektromagnetische Feld in einen Spannungsimpuls umwandeln. Während sie für einfache Lokalisierungen und in Frequenzbereichen, in denen die Signalstärken hoch genug sind, nützlich sein können, stoßen sie bei der Analyse komplexer Systeme oder schwacher Störsignale an ihre Grenzen. Die passive Natur bedeutet, dass das Signal über das Verbindungskabel und in den Messgeräteeingang verloren gehen kann, bevor es überhaupt analysiert wird. Aktive Sonden wie das AAR PBS2 hingegen beinhalten eine integrierte Schaltung, die das Signal vor der Übertragung verstärkt. Dies hat mehrere entscheidende Vorteile:
- Erhöhte Empfindlichkeit: schwache Signale, die bei passiven Sonden unter dem Rauschen verschwinden würden, werden durch die Verstärkung sichtbar gemacht.
- Verbessertes Signal-Rausch-Verhältnis (SNR): Durch die frühe Verstärkung wird das Nutzsignal gegenüber dem Rauschen angehoben, was zu saubereren und zuverlässigeren Messungen führt.
- Geringere Abhängigkeit von Kabelqualität und -länge: Da das Signal bereits verstärkt wird, sind Signalverluste im Kabel weniger kritisch als bei passiven Sonden.
- Breiterer Dynamikbereich: Die Fähigkeit, sowohl sehr schwache als auch relativ starke Signale zu detektieren, wird verbessert.
- Bessere Kalibrierungsstabilität: Aktive Sonden sind oft besser vor Umwelteinflüssen geschützt und bieten eine stabilere Leistung über die Zeit.
Diese Vorteile machen das AAR PBS2 – Schnüffelsonden System zu einem unverzichtbaren Werkzeug für jeden, der eine tiefgreifende und präzise Analyse von elektromagnetischen Emissionen durchführen muss, insbesondere in den anspruchsvollen Hochfrequenzbereichen.
FAQ – Häufig gestellte Fragen zu AAR PBS2 – Schnüffelsonden, 9000 MHz, aktiv, Nahfeld
Welche Art von Messgeräten kann mit dem AAR PBS2 – Schnüffelsonden System verwendet werden?
Das AAR PBS2 – Schnüffelsonden System ist für die Verbindung mit einer Vielzahl von Hochfrequenz-Messgeräten ausgelegt, darunter Spektrumanalysatoren, Oszilloskope und Netzwerkanalysatoren. Die spezifischen Anschlussmöglichkeiten (z.B. SMA) sind auf gängige Standards abgestimmt, um eine breite Kompatibilität zu gewährleisten.
Wie unterscheidet sich die aktive Sonde von einer passiven Sonde in Bezug auf die Leistung?
Aktive Sonden wie das AAR PBS2 verfügen über integrierte Verstärkerschaltungen, die das gemessene Signal vor der Übertragung zum Messgerät erhöhen. Dies führt zu einer deutlich höheren Empfindlichkeit, einem besseren Signal-Rausch-Verhältnis und ermöglicht die Detektion schwächerer Störquellen im Vergleich zu passiven Sonden.
Ist das AAR PBS2 – Schnüffelsonden System für die Analyse von sehr kleinen Leiterplatten geeignet?
Ja, das System ist speziell für die Nahfeldanalyse konzipiert und eignet sich hervorragend für die Untersuchung kompakter Bauteile und komplexer Leiterplatten. Die verschiedenen Sondenformen innerhalb eines Sets ermöglichen eine flexible Anpassung an die Geometrie der zu prüfenden Objekte.
Welche Stromversorgung benötigt das AAR PBS2 – Schnüffelsonden System?
Die Stromversorgung kann je nach spezifischer Konfiguration der Sonden variieren. Viele aktive Sonden werden entweder über integrierte, wiederaufladbare Batterien oder über eine externe Stromquelle versorgt, die oft Teil des Gesamtsystems oder als Zubehör erhältlich ist. Bitte beachten Sie die detaillierten Spezifikationen des jeweiligen Sets.
Wie kann ich mit dem AAR PBS2 – Schnüffelsonden System die genaue Position einer Störquelle auf einer Leiterplatte ermitteln?
Durch das systematische Bewegen der Sonde über die Oberfläche der Leiterplatte und die gleichzeitige Beobachtung der Signalstärke auf dem angeschlossenen Messgerät. Der Punkt maximaler Signalintensität auf dem Display korreliert in der Regel direkt mit der Position der elektromagnetischen Abstrahlquelle.
Ist das AAR PBS2 – Schnüffelsonden System auch für die Analyse von digitalen Schaltungen relevant?
Absolut. Digitale Schaltungen, insbesondere solche mit hohen Taktfrequenzen und schnellen Signalflanken, können erhebliche elektromagnetische Abstrahlungen verursachen, die potenziell andere Komponenten oder benachbarte Systeme stören können. Das AAR PBS2 – Schnüffelsonden System ist ideal, um diese Störquellen zu lokalisieren und zu quantifizieren.
Was bedeutet die Angabe „aktiv“ bei diesen Schnüffelsonden?
Die Bezeichnung „aktiv“ weist darauf hin, dass die Sonden eine integrierte elektronische Schaltung, typischerweise einen Verstärker, enthalten. Diese Schaltung verarbeitet das schwache Feld, das von der Sonde erfasst wird, und gibt ein stärkeres Signal aus, was die Empfindlichkeit und Präzision der Messung signifikant erhöht.
