Präzise Nahfeldmessungen für anspruchsvolle Elektronikentwicklung
Das AAR PBS1 Sondenset revolutioniert die Art und Weise, wie Ingenieure und Techniker elektromagnetische Felder im Nahbereich analysieren. Speziell entwickelt für präzise Messungen von DC bis 9 GHz, ermöglicht dieses passive Sondenset die detaillierte Charakterisierung von Störfeldern, Signalintegritätsproblemen und elektromagnetischer Verträglichkeit (EMV) in komplexen elektronischen Schaltungen und Geräten. Für Entwickler, die kompromisslose Genauigkeit bei der Fehlersuche und Optimierung ihrer Designs benötigen, stellt das PBS1 die ideale Lösung dar.
Überlegene Leistung und Zuverlässigkeit des AAR PBS1 Sondensets
Im Vergleich zu Standard-Messsonden, die oft nur begrenzte Frequenzbereiche abdecken oder aktive Komponenten mit eigenen Rauscheinflüssen integrieren, setzt das AAR PBS1 Sondenset auf ein passives Design. Dies garantiert eine unverfälschte Erfassung des zu messenden Feldes ohne zusätzliche Störeinflüsse durch die Sonde selbst. Die breite Frequenzbandbreite von DC bis beeindruckenden 9 GHz deckt nahezu alle relevanten Anwendungsbereiche in der modernen Elektronikentwicklung ab, von niedrigen Gleichstromsignaturen bis hin zu hochfrequenten digitalen Signalen. Die herausragende Empfindlichkeit und Richtwirkung der einzelnen Sonden ermöglichen eine präzise Lokalisierung von Störungsquellen, was die Fehlersuche signifikant beschleunigt und die Designzyklen verkürzt. Dies macht das PBS1 zur überlegenen Wahl für anspruchsvolle EMV-Analysen und Signalintegritätsprüfungen.
Kernkomponenten und Funktionsweise des Sondensets

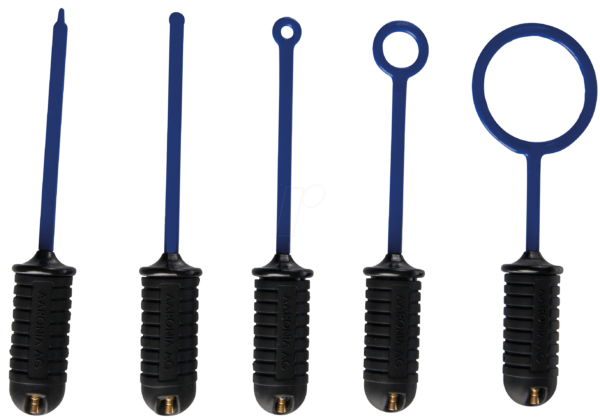

Das AAR PBS1 Sondenset besteht aus einer sorgfältig kuratierten Auswahl an passiven Nahfeldsonden, die speziell für die Detektion und Lokalisierung von elektrischen und magnetischen Feldern entwickelt wurden. Jede Sonde ist optimal auf bestimmte Frequenzbereiche und Anwendungsfälle abgestimmt, um maximale Empfindlichkeit und Genauigkeit zu gewährleisten.
- Passive Messung: Die Sonden sind passiv konstruiert, was bedeutet, dass sie keine eigene Stromversorgung benötigen und keine aktiven Komponenten enthalten, die das zu messende Signal verfälschen könnten. Dies garantiert höchste Signalintegrität und minimiert das Risiko von Messfehlern.
- Hohe Frequenzbandbreite: Mit einer Abdeckung von DC (Gleichstrom) bis 9 GHz sind die Sonden in der Lage, ein extrem breites Spektrum an Signalen und Störungen zu erfassen. Dies ist essenziell für die Analyse moderner Hochgeschwindigkeitsschaltungen.
- Richtwirkung und Lokalisierung: Die Sonden sind so konzipiert, dass sie eine hohe Richtwirkung aufweisen. Dies ermöglicht die präzise Lokalisierung der Emissionsquelle, was bei der Identifizierung von Störungsquellen auf Platinen oder in Bauteilen unerlässlich ist.
- Elektromagnetische Feldanalyse: Das Set ermöglicht die differenzierte Messung von elektrischen und magnetischen Nahfeldern, was für ein umfassendes Verständnis der elektromagnetischen Emissionen und Immunitäten eines Prüflings notwendig ist.
Vorteile des AAR PBS1 Sondensets für Ihre Entwicklungsprozesse
Die Implementierung des AAR PBS1 Sondensets in Ihre Test- und Entwicklungsumgebung bietet Ihnen eine Vielzahl von Vorteilen, die direkt zu effizienteren Prozessen und optimierten Produkten führen:
- Beschleunigte Fehlersuche: Durch die präzise Lokalisierung von Störquellen werden Probleme signifikant schneller gefunden und behoben, was Entwicklungszeit spart.
- Optimierte EMV-Konformität: Identifizieren und eliminieren Sie potenzielle EMV-Probleme bereits in frühen Designphasen, um kostspielige Nacharbeiten und Zertifizierungsprobleme zu vermeiden.
- Verbesserte Signalintegrität: Analysieren Sie kritische Signalpfade auf unerwünschte Kopplungen oder Abstrahlungen, um die Performance Ihrer Hochgeschwindigkeitsschaltungen zu optimieren.
- Umfassende Analyse: Die breite Frequenzabdeckung und die Fähigkeit zur Messung sowohl elektrischer als auch magnetischer Felder bieten ein vollständiges Bild der elektromagnetischen Eigenschaften Ihres Prüflings.
- Keine zusätzlichen Störquellen: Als passive Sonden fügen sie dem zu messenden System keine eigenen Störsignale hinzu, was für hochsensible Messungen unerlässlich ist.
- Hohe Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von der Charakterisierung von integrierten Schaltkreisen bis hin zur Analyse von kompletten elektronischen Geräten.
Technische Spezifikationen und Anwendungsbereiche
Das AAR PBS1 Sondenset ist das Ergebnis fortschrittlicher Ingenieurskunst und Materialwissenschaften, konzipiert für höchste Ansprüche in der professionellen Elektronikentwicklung. Die Spezifikationen spiegeln die Präzision und Zuverlässigkeit wider, die für kritische Messungen erforderlich sind.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Nahfeld-Sondenset, passiv |
| Modell | AAR PBS1 |
| Frequenzbereich | DC bis 9 GHz |
| Anschlussinterface | Standard-BNC (typisch, spezifikationsabhängig) |
| Aufbau der Sonden | Sorgfältig gefertigte kupferbasierte Leiterbahnen mit isolierender Beschichtung, optimiert für minimale kapazitive und induktive Kopplung |
| Gehäusematerial | Hochwertiger, nicht-leitender Kunststoff (z.B. ABS oder PEEK) für eine robuste und isolierte Handhabung |
| Anwendungsbereiche | EMV-Vormessung, Signalintegritätsanalyse, Störfeldlokalisierung, Rauschanalyse, Entwicklung von HF-Schaltungen, Charakterisierung von Bauteilen und Platinen |
| Empfindlichkeit | Optimiert für die Detektion schwacher Nahfelder, präzise Lokalisierung auch bei komplexen Leiterbahnen. Die genaue Empfindlichkeit variiert je nach Sondenmodell und Messfrequenz, ist jedoch auf höchste Detektionsfähigkeit ausgelegt. |
| Magnetische Kopplung | Induktive Kopplung durch optimierte Spulengeometrie, ermöglicht die Messung von magnetischen Feldern. |
| Elektrische Kopplung | Kapazitive Kopplung durch angepasste Elektrodenform, ermöglicht die Messung von elektrischen Feldern. |
| Betriebstemperatur | Breiter Betriebstemperaturbereich, geeignet für Labor- und Feldeinsätze (typischerweise -10°C bis +55°C, genaue Spezifikation beachten) |
| Kalibrierung | Zur Gewährleistung höchster Messgenauigkeit wird eine Rückführbarkeit auf internationale Standards empfohlen und ist bei Bedarf separat erhältlich. |
Präzise Messung elektrischer und magnetischer Felder
Das AAR PBS1 Sondenset bietet die entscheidende Fähigkeit, sowohl elektrische als auch magnetische Felder im Nahbereich präzise zu erfassen. Dies ist fundamental für eine umfassende Charakterisierung der elektromagnetischen Emissionen und der potenziellen Störanfälligkeit von elektronischen Systemen. Durch die analytische Trennung dieser beiden Feldkomponenten können Ingenieure gezielt die Ursachen von EMV-Problemen identifizieren. Eine unerwünschte magnetische Kopplung zwischen benachbarten Leiterbahnen kann beispielsweise zu Signaldegradation führen, während starke elektrische Felder zu kapazitiven Einkopplungen in andere Schaltungsteile oder zu Abstrahlung führen können. Die spezifische Gestaltung der einzelnen Sonden im PBS1-Set ist auf die effiziente Detektion jeweils einer Feldkomponente optimiert, wobei die passiven Eigenschaften sicherstellen, dass das zu messende Feld nicht durch die Sonde selbst beeinflusst wird. Dies ermöglicht eine reine und aussagekräftige Analyse, die für die Erfüllung strenger EMV-Normen und für die Gewährleistung der funktionalen Integrität von hochentwickelten elektronischen Geräten unerlässlich ist.
Tiefe Einblicke in Signalintegrität und EMV
Die moderne Elektronikentwicklung ist zunehmend von den Herausforderungen der Signalintegrität und der elektromagnetischen Verträglichkeit (EMV) geprägt. Insbesondere bei steigenden Taktfrequenzen und miniaturisierten Bauformen werden parasitäre Effekte wie unerwünschte Kopplungen, Reflexionen und Abstrahlungen zu kritischen Faktoren, die die Funktionalität und Zuverlässigkeit von Geräten beeinträchtigen können. Das AAR PBS1 Sondenset liefert hierfür die notwendigen Werkzeuge, um diese Phänomene frühzeitig zu erkennen und zu quantifizieren. Durch die gezielte Analyse von Nahfeldern auf Leiterplatten können beispielsweise die genauen Quellen von Abstrahlungen identifiziert und geeignete Gegenmaßnahmen wie Abschirmungen oder eine optimierte Layoutgestaltung implementiert werden. Ebenso ermöglicht das Set die Untersuchung von kritischen Signalwegen, um unerwünschte Kapazitäten oder Induktivitäten zu detektieren, die zu Signalverzerrungen oder Jitter führen. Die breite Frequenzabdeckung von DC bis 9 GHz deckt dabei alle relevanten Frequenzbereiche ab, die für die Diagnose von Problemen in digitalen, analogen und Hochfrequenzschaltungen relevant sind.
FAQ – Häufig gestellte Fragen zu AAR PBS1 – Sondenset, Nahfeld, passiv, DC 1 Hz … 9 GHz
Was ist der Hauptvorteil eines passiven Sondensets wie dem AAR PBS1?
Der Hauptvorteil eines passiven Sondensets wie dem AAR PBS1 liegt darin, dass es keine eigenen aktiven Komponenten enthält, die das zu messende Feld verfälschen könnten. Dies garantiert eine unverfälschte Erfassung des Feldes und minimiert Messfehler, was für hochpräzise Analysen unerlässlich ist.
Welche Arten von Feldern kann ich mit dem AAR PBS1 Sondenset messen?
Das AAR PBS1 Sondenset ist darauf ausgelegt, sowohl elektrische als auch magnetische Felder im Nahbereich zu messen. Die spezifischen Sonden sind für die präzise Detektion beider Feldkomponenten optimiert.
Ist das AAR PBS1 Sondenset für die Diagnose von EMV-Problemen geeignet?
Ja, das AAR PBS1 Sondenset ist hervorragend für die Diagnose von EMV-Problemen geeignet. Es ermöglicht die präzise Lokalisierung von Störquellen auf Platinen und in Geräten, was die Identifizierung und Behebung von EMV-Konformitätsproblemen erheblich erleichtert.
Bis zu welcher Frequenz kann das AAR PBS1 Sondenset eingesetzt werden?
Das AAR PBS1 Sondenset deckt einen beeindruckenden Frequenzbereich von DC (Gleichstrom) bis 9 GHz ab, was es für eine Vielzahl von Anwendungen in der modernen Elektronikentwicklung äußerst vielseitig macht.
Wie hilft mir das AAR PBS1 Sondenset bei der Verbesserung der Signalintegrität?
Durch die Analyse von Nahfeldern können Sie mit dem PBS1 unerwünschte Kopplungen, Abstrahlungen und andere parasitäre Effekte entlang kritischer Signalpfade identifizieren. Dies ermöglicht es Ihnen, Probleme zu beheben, die zu Signalverzerrungen, Jitter oder Leistungsverlusten führen könnten.
Benötige ich zusätzliche Software oder Hardware, um das AAR PBS1 Sondenset zu verwenden?
Das Sondenset selbst ist eine passive Messkomponente. Für die Anzeige und Analyse der gemessenen Signale wird ein geeignetes Messgerät wie ein Spektrumanalysator oder ein Oszilloskop mit entsprechenden Schnittstellen (z.B. BNC) benötigt. Spezifische Software kann je nach Messgerät erforderlich sein.
Für wen ist das AAR PBS1 Sondenset am besten geeignet?
Das AAR PBS1 Sondenset ist ideal für Ingenieure, Techniker und Forscher in den Bereichen Elektronikentwicklung, EMV-Prüfung, HF-Technik und Signalintegritätsanalyse, die präzise und zuverlässige Nahfeldmessungen benötigen, um ihre Produkte zu optimieren und Fehler zu beheben.
