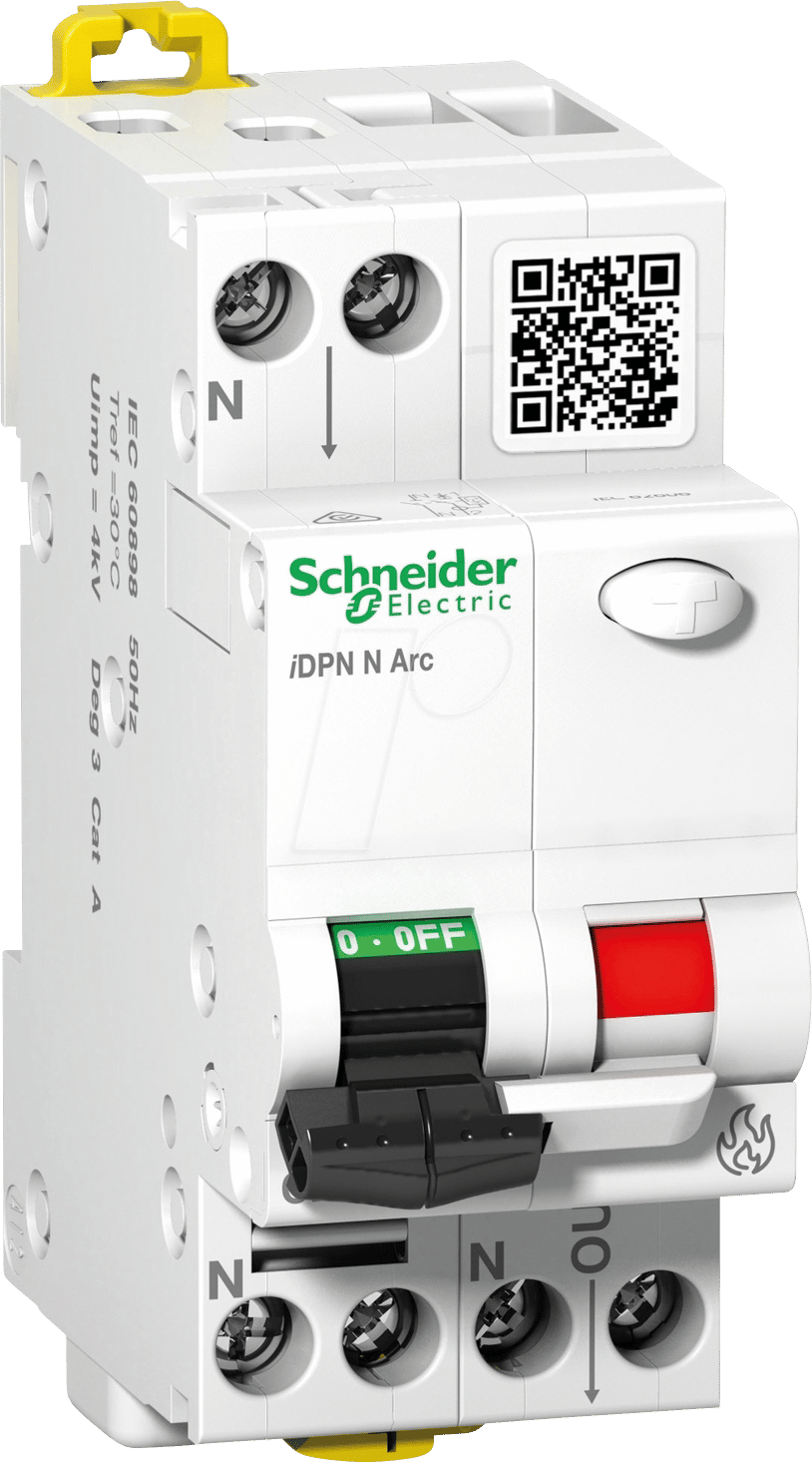

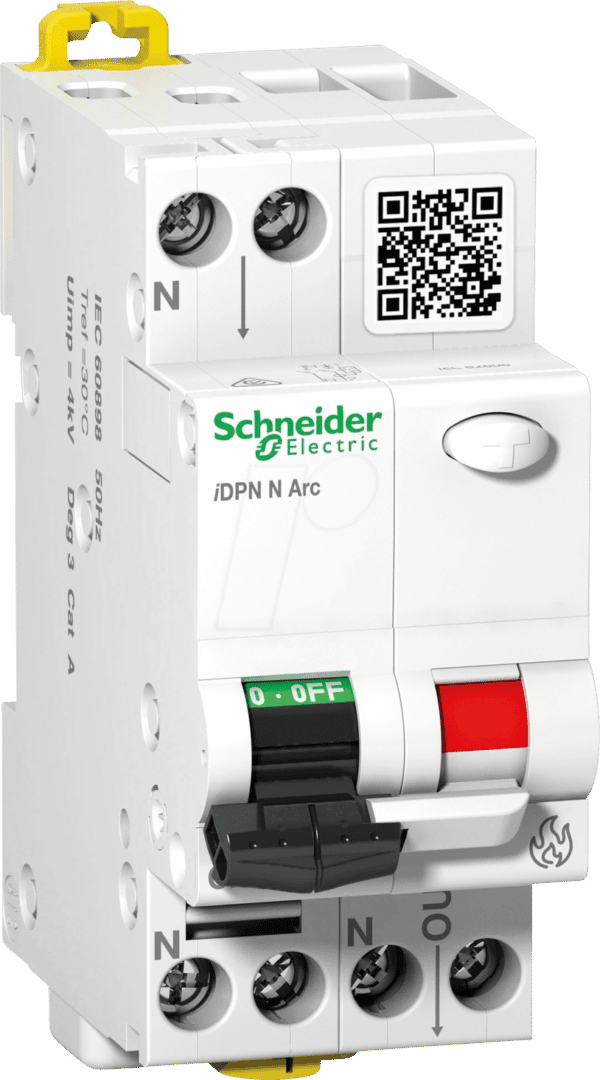

Unerreichte Sicherheit und Zuverlässigkeit: Der A9FDB7613 Brandschutzschalter + LS
Schützen Sie Ihre elektrischen Anlagen zuverlässig vor gefährlichen Fehlerströmen und Überlastungen mit dem A9FDB7613, einem Hochleistungs-Brandschutzschalter mit integriertem Leitungsschutz. Dieses Gerät ist die ideale Lösung für Elektroinstallateure, Architekten und anspruchsvolle Heimwerker, die Wert auf maximale Sicherheit und normgerechte Installationen legen, um Brände durch elektrische Defekte präventiv zu verhindern.
Das Problem: Unentdeckte elektrische Gefahren
In jedem elektrischen System lauern potenzielle Gefahren, die oft unbemerkt bleiben: Fehlerströme, die durch beschädigte Isolierungen oder fehlerhafte Geräte entstehen, können zu gefährlichen Lichtbögen führen, die ein erhebliches Brandrisiko darstellen. Ebenso können Überlastungen und Kurzschlüsse die Leitungen überhitzen und Brände auslösen. Standard-Leitungsschutzschalter bieten zwar Schutz vor Überlast und Kurzschluss, aber nicht immer den notwendigen Schutz vor allstromsensitiven Fehlerströmen, insbesondere bei bestimmten Wechselstromanteilen, die durch Gleichstromkomponenten überlagert werden können. Dies macht die Notwendigkeit eines spezialisierten Brandschutzschalters, der diese komplexeren Gefahren erkennt und umgehend unterbindet, offensichtlich.
Die überlegene Lösung: A9FDB7613 – Präzision, Schutz, Performance
Der A9FDB7613 setzt neue Maßstäbe im Brandschutz durch seine fortschrittliche iDPN N Arc Technologie. Im Gegensatz zu herkömmlichen FI-Schutzschaltern (Fehlerstromschutzschaltern) mit nur AC- und A-Charakteristik ist dieser Schalter speziell dafür konzipiert, auch allstromsensitive Fehlerströme zu erkennen, was ihn zur überlegenen Wahl für eine breite Palette von Anwendungen macht. Die integrierte LS-Funktion (Leitungsschutz) kombiniert den Schutz vor Überlast und Kurzschluss mit dem essentiellen Brandschutz, was zu einer Reduzierung der verbauten Komponenten und einer Vereinfachung der Installation führt. Mit einer Auslöseempfindlichkeit von 13A und der B-Charakteristik bietet er einen präzisen Schutz für Stromkreise, die nicht für sehr hohe Anlaufströme bekannt sind, aber dennoch ein hohes Maß an Sicherheit erfordern.
Kernvorteile des A9FDB7613
- Umfassender Fehlerstromschutz: Die iDPN N Arc Technologie erkennt nicht nur sinusförmige Wechselströme, sondern auch pulsierende Gleichfehlerströme und glatte Gleichfehlerströme, die bei elektronischen Geräten häufig auftreten und von herkömmlichen FI-Schutzschaltern übersehen werden könnten. Dies minimiert das Brandrisiko signifikant.
- Integrierte Leitungsschutzfunktion: Die Kombination aus Brandschutz und Leitungsschutz (LS) in einem Gerät reduziert den Platzbedarf im Verteiler, vereinfacht die Installation und minimiert Fehlerquellen durch weniger Verbindungen.
- Präzise Auslösecharakteristik: Die B-Charakteristik eignet sich ideal für Stromkreise mit geringen oder keinen induktiven Lasten und bietet eine hohe Empfindlichkeit für Überlast- und Kurzschlussströme, was eine schnelle Abschaltung im Fehlerfall gewährleistet.
- Hohe Selektivität und Zuverlässigkeit: Entwickelt für den professionellen Einsatz, bietet der A9FDB7613 eine hohe Auslösezuverlässigkeit und reduziert unerwünschte Auslösungen durch Störströme, die nicht brandgefährlich sind.
- Kompaktes 1P+N Design: Die Phasentrennung und die Integration des Neutralleiters in einem einzigen Pol (1P+N) optimieren den Platz im Schaltschrank und erleichtern die Verdrahtung.
- Normkonformität: Erfüllt die strengsten internationalen und nationalen Sicherheitsstandards für elektrische Anlagen, was Ihnen die Gewissheit gibt, dass Ihre Installation den aktuellen Vorschriften entspricht.
- Langlebigkeit und Robustheit: Gefertigt aus hochwertigen Materialien, gewährleistet der A9FDB7613 eine lange Lebensdauer und beständige Leistung auch unter anspruchsvollen Umgebungsbedingungen.
Technische Spezifikationen und Designmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Brandschutzschalter + Leitungsschutzschalter (LS) |
| Modellbezeichnung | A9FDB7613 |
| Schutztechnologie | iDPN N Arc (Allstromsensitiv) |
| Anzahl der Pole | 1P+N (1 Phasig + Neutralleiter) |
| Bemessungsstrom (In) | 13 A |
| Auslösecharakteristik (LS) | B (Für Anwendungen mit geringen Anlaufströmen) |
| Bemessungsfehlerstrom (IΔn) | Typischerweise 30 mA (für Personenschutz, spezifiziert durch Normen) |
| Bemessungsisolationsspannung (Ui) | Hohe Spannungsfestigkeit für sicheren Betrieb (gemäß Normen) |
| Bemessungsbetriebsspannung (Ue) | Standard 230/400 V AC |
| Kaltleiterintegration | Voll integriert, optimiert die Verdrahtung |
| Schaltvermögen (Icn) | Hohes Kurzschluss-Schaltvermögen gemäß EN 60898-1 und EN 61009-1 |
| Umgebungstemperatur | Betriebssicher in einem weiten Temperaturbereich (z.B. -25°C bis +45°C) |
| Schutzart | IP20 (Standard für den Einsatz in Verteilern) |
| Anschlussklemmen | Robust und für verschiedene Leiterquerschnitte geeignet, mit Schraub- oder Stecktechnik |
| Montage | Standard-Schnappbefestigung auf DIN-Hutschiene (35 mm) |
| Gehäusematerial | Hochwertiger, flammhemmender Thermoplast (UL 94 V-0 Klassifizierung für erhöhte Sicherheit) |
| Farbe | Neutralgrau (Standard für elektrische Komponenten) |
| Lebensdauer | Hohe mechanische und elektrische Lebensdauer, ausgelegt für tausende Schaltspiele |
Erweiterte Anwendungsbereiche und Installationshinweise
Der A9FDB7613 Brandschutzschalter + LS ist nicht nur für den standardmäßigen Wohnungsbau eine exzellente Wahl, sondern auch für gewerbliche und industrielle Anwendungen, bei denen ein erhöhter Schutz vor elektrischen Brandgefahren erforderlich ist. Seine allstromsensitive Erkennung macht ihn besonders wertvoll in Umgebungen mit vielen elektronischen Geräten, wie z.B. in Serverräumen, Büros mit Computern und Monitoren, Praxen mit medizinischen Geräten oder Werkstätten mit modernen Elektroinstallationen. Die B-Charakteristik ist optimal für Beleuchtungsanlagen, Steckdosenkreise und kleinere Motoren, bei denen keine extremen Anlaufströme auftreten. Bei der Installation ist auf eine korrekte Verdrahtung der Phasen- und Neutralleiter zu achten. Die hohe Schaltleistung und die robuste Bauweise gewährleisten eine langfristige und sichere Funktion, auch bei häufigen Schaltvorgängen oder erhöhter Beanspruchung. Die Kompatibilität mit Standard-Sammelschienen und der einfache Anschluss an die DIN-Hutschiene ermöglichen eine schnelle und problemlose Integration in bestehende oder neue Elektroverteiler.
FAQ – Häufig gestellte Fragen zu A9FDB7613 – Brandschutzschalter + LS, iDPN N Arc, 1P+N, 13A, B-Charakteristi
Was bedeutet „allstromsensitiv“ und warum ist das wichtig?
Allstromsensitiv bedeutet, dass der Schutzschalter nicht nur sinusförmige Wechselströme (AC), sondern auch pulsierende Gleichfehlerströme (A) und glatte Gleichfehlerströme (B) erkennen und darauf reagieren kann. Dies ist entscheidend, da moderne elektronische Geräte, wie z.B. Netzteile von Computern oder Ladegeräte, auch Gleichfehlerströme erzeugen können, die von herkömmlichen FI-Schutzschaltern nicht oder nur unzureichend erkannt werden und dennoch ein erhebliches Brandrisiko darstellen.
Ist der A9FDB7613 für alle Arten von elektrischen Anlagen geeignet?
Der A9FDB7613 ist für eine breite Palette von Anwendungen konzipiert und bietet einen sehr hohen Schutzstandard. Die B-Charakteristik ist ideal für Stromkreise, die keine oder nur geringe Anlaufströme aufweisen, wie z.B. Beleuchtung, Steckdosenkreise oder empfindliche Elektronik. Für Stromkreise mit hohen Anlaufströmen (z.B. große Motoren) sind andere Charakteristiken (wie C oder D) besser geeignet, wobei der Brandschutz weiterhin durch die iDPN N Arc Technologie gewährleistet wird.
Was ist der Unterschied zwischen einem Brandschutzschalter und einem reinen FI-Schutzschalter?
Ein reiner FI-Schutzschalter (RCD) detektiert primär Fehlerströme. Der A9FDB7613 ist ein kombiniertes Gerät: Er vereint die Funktion eines Brandschutzschalters (oft als FI/LS-Schalter bezeichnet) mit der eines Leitungsschutzschalters (LS-Schalter). Das bedeutet, er schützt sowohl vor Fehlerströmen (Brandschutz) als auch vor Überlast und Kurzschluss (Leitungsschutz).
Benötige ich zusätzlich einen separaten FI-Schutzschalter, wenn ich den A9FDB7613 installiere?
Nein, der A9FDB7613 integriert die Funktion eines allstromsensitiven Brandschutzschalters und eines Leitungsschutzschalters. Die Installation dieses Geräts deckt beide Schutzfunktionen ab, wodurch ein separater FI-Schutzschalter überflüssig wird, sofern die B-Charakteristik für den jeweiligen Stromkreis passend ist.
Wie wird der A9FDB7613 installiert?
Die Installation erfolgt auf einer Standard-35mm-DIN-Hutschiene in einem Elektroverteiler. Der Anschluss der Phasen- und Neutralleiter erfolgt gemäß den Anschlussdiagrammen und den geltenden Installationsvorschriften durch eine qualifizierte Elektrofachkraft. Die kompakte Bauweise im 1P+N-Format vereinfacht die Verdrahtung erheblich.
Welche Art von Fehlerströmen erkennt der A9FDB7613?
Der A9FDB7613 erkennt dank der iDPN N Arc Technologie folgende Arten von Fehlerströmen: Sinusförmige Wechselfehlerströme (AC), pulsierende Gleichfehlerströme (A) und glatte Gleichfehlerströme (B). Dies bietet einen umfassenden Schutz, der über die Fähigkeiten herkömmlicher AC- und A-Typen hinausgeht.
Was bedeutet die B-Charakteristik bei einem Leitungsschutzschalter?
Die B-Charakteristik beschreibt das Auslöseverhalten des Leitungsschutzschalters im Falle eines Kurzschlusses. Geräte mit B-Charakteristik lösen typischerweise bei einem 3- bis 5-fachen des Nennstroms aus. Sie sind daher für Stromkreise geeignet, in denen keine oder nur geringe Einschaltströme auftreten, wie z.B. bei Beleuchtung oder elektronischen Geräten. Dies gewährleistet eine schnelle Abschaltung bei einem Kurzschluss, ohne durch normale Betriebsvorgänge ausgelöst zu werden.
