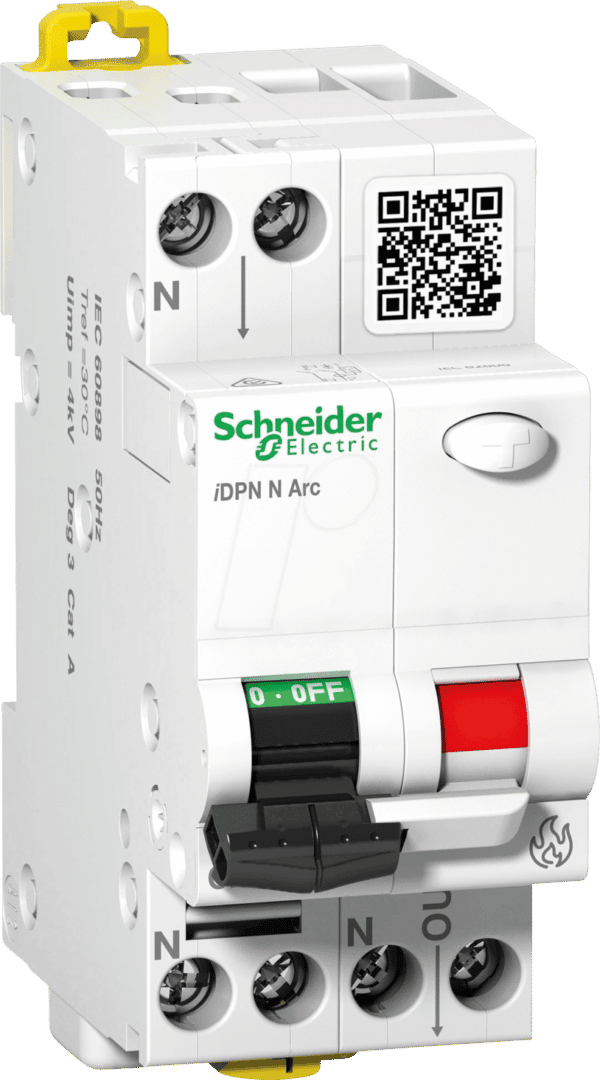

Maximale Sicherheit und zuverlässiger Schutz: Ihr A9FDB610 Brandschutzschalter + LS
Der A9FDB610 – Brandschutzschalter + LS, iDPN N Arc, 1P+N, 10A, C-Charakteristik ist die essenzielle Lösung für jeden, der höchste Standards im elektrischen Schutz seiner Anlagen und Wohnräume anstrebt. Speziell entwickelt, um sowohl Überlastungen als auch Kurzschlüsse effektiv zu verhindern und zusätzlich einen innovativen Schutz vor Fehlerlichtbögen zu bieten, ist dieses Gerät die überlegene Wahl für Elektriker, Hausbesitzer und Anlagenbetreiber, die kompromisslose Sicherheit und Zuverlässigkeit fordern. Er ersetzt herkömmliche Schutzschalter, indem er eine erweiterte Funktionalität und einen signifikant höheren Schutzgrad bietet.
Der Mehrwert des A9FDB610: Mehr als nur Absicherung
Herkömmliche Leitungsschutzschalter (LS-Schalter) bieten zwar grundlegenden Schutz vor Überlastung und Kurzschluss, vernachlässigen jedoch das zunehmend relevante Risiko von Fehlerlichtbögen. Der A9FDB610 integriert einen fortschrittlichen Fehlerlichtbogenschutz (Arc Protection Device) direkt in den Leistungsschalter. Ein Fehlerlichtbogen ist ein elektrischer Entladungsvorgang, der durch Isolationsfehler, defekte Leitungen oder unsachgemäße Installationen entstehen kann und eine ernsthafte Brandgefahr darstellt. Durch die sofortige Erkennung und Unterbrechung solcher Lichtbögen minimiert der A9FDB610 das Risiko von Elektrobränden signifikant. Die Kombination aus LS-Schutz und Brandschutz in einem einzigen Gerät vereinfacht die Installation, spart Platz im Verteilerkasten und bietet gleichzeitig ein überlegenes Schutzniveau. Die 1P+N Ausführung sorgt zudem für eine vollständige Absicherung des Neutralleiters, was in vielen modernen Elektroinstallationen unerlässlich ist.
Überragende Schutzmechanismen im Detail
Der A9FDB610 zeichnet sich durch seine intelligente und mehrschichtige Schutztechnologie aus:
- Überlastschutz: Der integrierte thermisch-magnetische Auslöser schützt zuverlässig vor dauerhafter Überlastung, die zu einer Erwärmung von Leitungen und Geräten führen kann.
- Kurzschlussschutz: Der magnetische Auslöser reagiert blitzschnell auf plötzliche Kurzschlüsse und unterbricht den Stromkreis, um Schäden an der Installation und angeschlossenen Geräten zu verhindern.
- Fehlerlichtbogenschutz (Arc Protection): Dies ist das herausragende Merkmal. Der A9FDB610 erkennt charakteristische Muster von Fehlerlichtbögen, die mit herkömmlichen LS-Schaltern nicht erfasst werden, und unterbricht den Stromkreis innerhalb von Millisekunden. Dies ist entscheidend zur Verhinderung von Bränden, die durch diese unsichtbaren Gefahren verursacht werden können.
- C-Charakteristik: Die C-Charakteristik gewährleistet eine hohe Immunität gegen kurzzeitige Einschaltströme, wie sie beispielsweise beim Anlauf von Motoren oder Transformatoren auftreten. Dies verhindert ungewollte Auslösungen und sorgt für eine stabile Stromversorgung, ohne die Schutzfunktion zu beeinträchtigen.
- 1P+N Ausführung: Die Absicherung von sowohl der Phase als auch dem Neutralleiter in einem einzigen Gerät ist für viele Installationen vorgeschrieben und bietet einen vollständigen Schutz gegen gefährliche Zustände im Netz.
Technische Exzellenz und robuste Bauweise
Die Konstruktion des A9FDB610 spiegelt die Verpflichtung zu höchster Qualität und Langlebigkeit wider. Jedes Detail ist auf maximale Leistung und Zuverlässigkeit ausgelegt:
Gehäuse und Materialien
Das Gehäuse besteht aus hochwertigem, flammenhemmendem Thermoplast. Dieses Material bietet nicht nur eine hervorragende elektrische Isolierung, sondern auch eine hohe mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen. Die robuste Bauweise gewährleistet einen sicheren Betrieb auch unter anspruchsvollen Bedingungen und trägt zur allgemeinen Sicherheit der elektrischen Anlage bei. Die inneren Komponenten sind sorgfältig ausgewählt und verarbeitet, um eine lange Lebensdauer und gleichbleibende Schutzfunktionen über Jahre hinweg zu gewährleisten.
Kompaktheit und Installationsfreundlichkeit
Trotz seiner fortschrittlichen Funktionalität ist der A9FDB610 im Vergleich zu separaten Schutzgeräten sehr kompakt. Dies ermöglicht eine platzsparende Installation in Verteilertafeln und reduziert den Montageaufwand. Die klare Kennzeichnung und die standardisierten Anschlusspunkte vereinfachen die Verdrahtung und minimieren das Risiko von Fehlern bei der Installation. Die Möglichkeit, eine einzelne Einheit für LS-, Fehlerlichtbogen- und Neutralleiterschutz zu verwenden, optimiert den Installationsprozess erheblich.
Anwendungsbereiche und Einsatzszenarien
Der A9FDB610 ist eine ideale Wahl für eine Vielzahl von Anwendungen, bei denen ein Höchstmaß an Sicherheit gefordert ist:
- Wohngebäude: Schutz vor Bränden durch Fehlerlichtbögen in Haushalten, insbesondere in älteren Installationen oder Bereichen mit hoher elektrischer Last.
- Gewerbliche Anlagen: Absicherung von Büros, Läden und Werkstätten, wo die Einhaltung strenger Sicherheitsvorschriften unerlässlich ist.
- Industrielle Umgebungen: Schutz von Maschinen und Prozessen in Produktionsstätten, wo Ausfallzeiten und Gefahren minimiert werden müssen.
- Öffentliche Gebäude: Schulen, Krankenhäuser und öffentliche Einrichtungen profitieren von dem erweiterten Schutz vor Elektrobränden.
- Solaranlagen und Ladestationen für Elektrofahrzeuge: Diese Anwendungen generieren oft hohe Ströme und erfordern spezielle Schutzmaßnahmen, die der A9FDB610 bietet.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | A9FDB610 |
| Funktion | Brandschutzschalter + Leitungsschutzschalter (LS) mit Fehlerlichtbogenschutz (Arc Protection) |
| Schutzart | IP20 (für den Einbau in Verteilungen) |
| Auslösecharakteristik | C (hohe Unempfindlichkeit gegenüber Einschaltströmen) |
| Nennstrom | 10 A |
| Polanzahl | 1P+N (1 Pol + Neutralleiter) |
| Fehlerlichtbogenschutz (APD) | Integrierter Fehlerlichtbogenschutz zur Erkennung und Unterbrechung von Fehlerlichtbögen |
| Schaltvermögen | Typisch für diese Klasse von Schaltern: Hohes Schaltvermögen zur sicheren Unterbrechung von Fehlerströmen. Konkrete Werte sind produktspezifisch und sollten im Datenblatt geprüft werden, aber typischerweise im Bereich von 6 kA oder höher für diese Anwendungsklasse. |
| Anschlusstechnik | Geeignet für die Verdrahtung mitadrigen und feindrähtigen Leitern bis zu einer bestimmten Querschnittsgröße, oft mit Schraubklemmen für sicheren Halt. |
| Betriebstemperatur | Ausgelegt für den Betrieb in typischen Umgebungstemperaturen für elektrische Installationen, z.B. -25°C bis +55°C, wobei die Leistung bei extremen Temperaturen abweichen kann. |
| Normenkonformität | Erfüllt relevante nationale und internationale Normen für Leistungsschalter und Fehlerlichtbogenschutz, z.B. IEC 61009-1, IEC 62620 (für APD-Funktionalität). |
FAQ – Häufig gestellte Fragen zu A9FDB610 – Brandschutzschalter + LS, iDPN N Arc, 1P+N, 10A, C-Charakteristik
Was genau ist ein Fehlerlichtbogen und warum ist er gefährlich?
Ein Fehlerlichtbogen ist ein elektrischer Funkenüberschlag, der auftritt, wenn der elektrische Strom eine unzureichende Isolation oder einen defekten Weg durch die Luft oder andere Materialien überbrückt. Diese Lichtbögen können extrem hohe Temperaturen erreichen (oft über 3000°C) und sind eine Hauptursache für Elektrobrände. Sie sind oft schwer zu erkennen, da sie keine direkten Kurzschlüsse oder Überlastungen darstellen, die herkömmliche LS-Schalter auslösen würden.
Welchen Vorteil bietet die 1P+N Ausführung gegenüber einem reinen 1P-Schalter?
Die 1P+N Ausführung sichert sowohl die Phase als auch den Neutralleiter ab. In modernen Elektroinstallationen ist der Neutralleiter oft Teil des Stromkreises und muss ebenfalls vor Überlastung und Fehlern geschützt werden. Ein reiner 1P-Schalter würde den Neutralleiter ungeschützt lassen, was zu gefährlichen Situationen führen kann, insbesondere bei bestimmten Arten von Fehlern oder beim Umgang mit Geräten. Der 1P+N Schalter gewährleistet eine vollständige und normgerechte Absicherung.
Ist der A9FDB610 für alle Arten von elektrischen Installationen geeignet?
Der A9FDB610 ist für den Einsatz in der Niederspannungsinstallation geeignet, insbesondere dort, wo ein erhöhter Schutz vor Fehlerlichtbögen gefordert ist. Dies umfasst Wohngebäude, Gewerbe- und Industrieanlagen. Die genaue Eignung für spezifische Installationen sollte immer in Absprache mit einem qualifizierten Elektriker und unter Berücksichtigung der örtlichen Vorschriften erfolgen. Die C-Charakteristik macht ihn besonders geeignet für Stromkreise mit Geräten, die Anlaufströme verursachen können.
Wie unterscheidet sich der A9FDB610 von einem Fehlerstromschutzschalter (RCD)?
Ein Fehlerstromschutzschalter (RCD) schützt primär vor Stromschlägen, indem er die Differenz zwischen zu- und abfließendem Strom misst und bei einer gefährlichen Differenz auslöst. Der A9FDB610 mit seiner Arc Protection Funktion schützt spezifisch vor den Risiken von Fehlerlichtbögen, die Brände verursachen können, und bietet zusätzlich die Funktionen eines Leitungsschutzschalters (Überlast- und Kurzschlussschutz). Beide Schutzarten sind komplementär und oft in modernen Installationen gemeinsam eingesetzt, um ein umfassendes Sicherheitspaket zu gewährleisten.
Muss der A9FDB610 regelmäßig gewartet werden?
Leistungsschalter und Schutzschalter sind generell wartungsfrei im Sinne regelmäßiger Austauschzyklen. Es wird jedoch empfohlen, eine Sichtprüfung der elektrischen Anlage und der installierten Komponenten durch einen Fachmann in regelmäßigen Abständen durchführen zu lassen. Funktionstests, insbesondere für die Schutzfunktionen, sollten gemäß den Empfehlungen des Herstellers und den örtlichen Vorschriften durchgeführt werden.
Was bedeutet die C-Charakteristik genau?
Die C-Charakteristik beschreibt das Auslöseverhalten eines Leitungsschutzschalters bei Überlastung und Kurzschluss. Sie bedeutet, dass der Schalter bei einem Fehlerstrom, der das 5- bis 10-fache des Nennstroms beträgt, auslöst. Diese Charakteristik ist für Stromkreise gedacht, in denen Geräte mit moderaten Einschaltströmen (z.B. Transformatoren, Leuchtstofflampen, Motoren kleinerer Leistung) angeschlossen sind. Dies verhindert, dass der Schalter bei kurzzeitigen, harmlosen Stromspitzen unnötig auslöst.
Wie wird die genaue Auslöseschwelle für Fehlerlichtbögen bestimmt?
Die Auslöseschwelle für Fehlerlichtbögen wird durch spezifische elektronische Sensoren und Algorithmen im Gerät bestimmt. Diese analysieren das Signalmuster des Stroms und der Spannung auf charakteristische Merkmale, die auf die Entstehung eines Fehlerlichtbogens hindeuten. Der genaue Schwellenwert und die Reaktionszeit sind vom Hersteller optimiert und in der Produktentwicklung festgelegt, um eine hohe Empfindlichkeit bei gleichzeitiger Vermeidung von Falschauslösungen zu gewährleisten.
