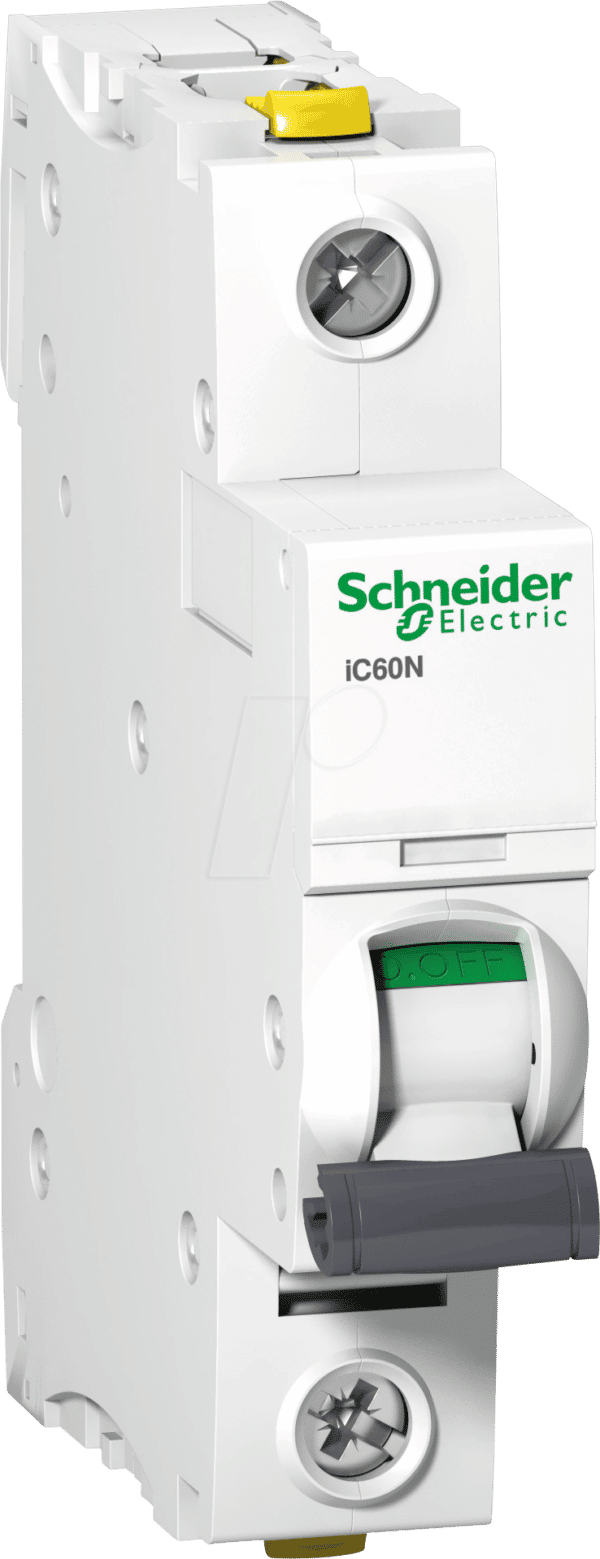

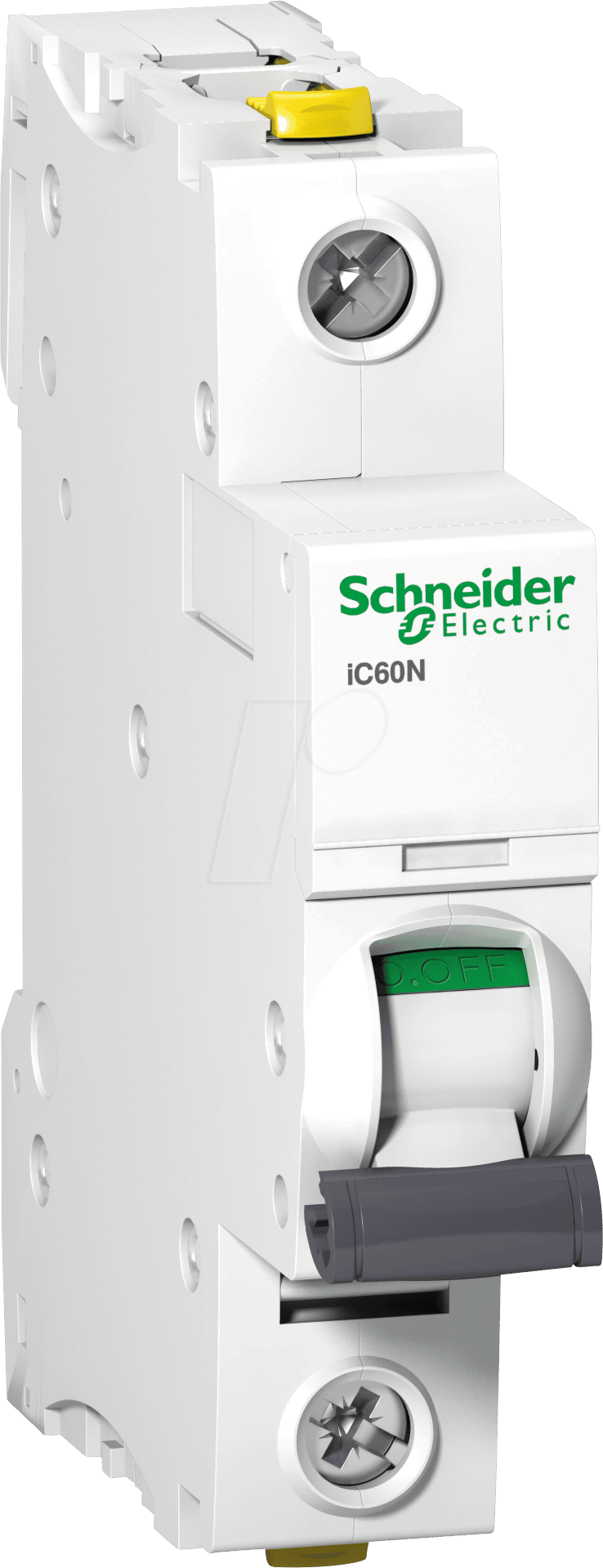

Zuverlässiger Schutz für Ihre Elektroinstallation: A9F04116 – Leistungsschutzschalter iC60N, 1P, 16A, C Charakteristik
Suchen Sie nach einer robusten und zuverlässigen Lösung zur Absicherung Ihrer elektrischen Kreise gegen Überlastung und Kurzschlüsse? Der Leitungsschutzschalter A9F04116 aus der bewährten iC60N Serie ist die ideale Wahl für Installateure, Elektrofachbetriebe und anspruchsvolle Heimwerker, die höchste Sicherheit und Langlebigkeit in ihrer Elektroinstallation gewährleisten möchten.
Maximale Sicherheit durch präzise Auslösung
Der A9F04116 Leistungsschutzschalter mit einer Nennstromstärke von 16 Ampere und der charakteristischen C-Kurve wurde entwickelt, um Ihre elektrischen Anlagen effektiv vor schädlichen Überströmen zu schützen. Die C-Charakteristik eignet sich hervorragend für den Einsatz in Industrie- und Gewerbeanlagen sowie in privaten Haushalten, wo Geräte mit Anlaufströmen auftreten können. Sie gewährleistet eine präzise und schnelle Auslösung im Fehlerfall, minimiert so das Risiko von Beschädigungen an angeschlossenen Geräten und verhindert gefährliche Situationen.
Vorteile des A9F04116 iC60N Leistungsschutzschalters
- Sichere Abschaltung: Bietet zuverlässigen Schutz vor Überlast und Kurzschluss und schützt so Ihre wertvollen elektrischen Geräte und Anlagen.
- C-Charakteristik für anspruchsvolle Anwendungen: Ideal für den Einsatz mit Geräten, die höhere Anlaufströme aufweisen, wie z.B. Motoren oder Transformatoren, ohne unnötige Auslösungen zu provozieren.
- Hohe Schaltleistung: Gewährleistet eine sichere Trennung im Fehlerfall und entspricht höchsten Sicherheitsstandards.
- Langlebige Konstruktion: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und zuverlässige Funktion, auch unter anspruchsvollen Bedingungen.
- Einfache Installation: Dank des standardisierten Designs und der klaren Anschlussklemmen ist eine schnelle und problemlose Montage in Verteilerschränken möglich.
- Kompakte Bauform: Nimmt wenig Platz im Verteilerschrank ein und ermöglicht so eine effiziente Raumnutzung.
- Markenqualität von Schneider Electric: Profitieren Sie von der Expertise und dem Innovationsgeist eines weltweit führenden Anbieters von Energiemanagement- und Automatisierungslösungen.
Detaillierte Produktmerkmale und Spezifikationen
Der A9F04116 Leistungsschutzschalter repräsentiert die Spitzenklasse in puncto Sicherheit und Zuverlässigkeit im Bereich der Niederspannungs-Schalttechnik. Seine Konstruktion ist auf Langlebigkeit und maximale Performance ausgelegt, um den Anforderungen moderner Elektroinstallationen gerecht zu werden. Die Wahl der richtigen Absicherung ist entscheidend für die Sicherheit und Funktionalität einer Anlage. Mit dem iC60N-Typ von Schneider Electric erhalten Sie ein Produkt, das auf jahrelanger Forschung und Entwicklung basiert.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Schneider Electric |
| Produktserie | iC60N |
| Artikelnummer | A9F04116 |
| Anzahl der Pole | 1P (einpolig) |
| Nennstromstärke | 16 A |
| Auslösecharakteristik | C |
| Nennspannung | 230/400 V AC |
| Schaltvermögen nach EN 60898-1 | 6 kA |
| Bauform | Kompakt, DIN-Schienenmontage (EN 60715) |
| Bemessungsisolationsspannung Ui | 500 V |
| Schutzart | IP20 (bei montiertem Zubehör IP40) |
| Umgebungstemperatur bei Betrieb | -25 °C bis +70 °C |
| Konnektivität | Schraubklemmen für flexible und massive Leiter |
| Material der Kontakte | Hochwertige Legierungen für optimale Leitfähigkeit und Beständigkeit gegen Verschleiß |
| Gehäusematerial | Flammhemmendes, UV-beständiges Thermoplast |
Präzisionsauslösung mit C-Charakteristik
Die C-Auslösecharakteristik des A9F04116 ist ein entscheidender Faktor für die Auswahl dieses Leistungsschutzschalters in vielen Anwendungsbereichen. Sie bietet eine Verzögerung der Auslösung bei kurzzeitigen Stromspitzen, die typischerweise beim Einschalten von induktiven Lasten wie Motoren, Transformatoren oder bestimmten Leuchtmitteln auftreten. Dies verhindert ein unerwünschtes Abschalten des Stromkreises und gewährleistet einen kontinuierlichen Betrieb der angeschlossenen Geräte, während gleichzeitig ein zuverlässiger Schutz vor gefährlichen Kurzschlussströmen aufrechterhalten wird. Die magnetische Auslöseschwelle liegt im Bereich des 5- bis 10-fachen des Nennstroms, was die Kompatibilität mit Geräten wie Klimaanlagen, Pumpen oder Industriemaschinen sicherstellt.
Konstruktion und Materialqualität
Der A9F04116 ist aus robusten, flammhemmenden Thermoplasten gefertigt, die eine hohe Widerstandsfähigkeit gegenüber mechanischer Beanspruchung und thermischer Belastung aufweisen. Das Gehäuse ist so konzipiert, dass es auch bei erhöhten Umgebungstemperaturen eine optimale Leistung und Langlebigkeit gewährleistet. Die innenliegenden Kontakte bestehen aus einer speziell entwickelten Legierung, die für ihre hervorragende Leitfähigkeit, geringe Wärmeentwicklung und hohe Beständigkeit gegen Korrosion bekannt ist. Dies stellt sicher, dass der Leistungsschutzschalter über seine gesamte Lebensdauer hinweg zuverlässig arbeitet und minimale Energieverluste verursacht.
Anwendungsbereiche und Einsatzmöglichkeiten
Aufgrund seiner spezifischen Eigenschaften eignet sich der A9F04116 Leistungsschutzschalter hervorragend für eine Vielzahl von Einsatzszenarien:
- Industrielle Anlagen: Absicherung von Maschinen mit Anlaufströmen, Produktionslinien und komplexen Steuerungssystemen.
- Gewerbliche Gebäude: Schutz von elektrischen Verteilungen in Büros, Werkstätten, Lagerräumen und Geschäften, wo häufig Geräte mit höheren Einschaltströmen zum Einsatz kommen.
- Wohnungsbau: Sichere Absicherung von Stromkreisen, die Geräte wie Waschmaschinen, Trockner, Kühlschränke, Klimaanlagen oder Elektrowerkzeuge versorgen.
- Landwirtschaft: Einsatz in landwirtschaftlichen Betrieben zur Absicherung von Pumpen, Lüftungsanlagen und anderen elektrischen Geräten, die oft im Dauerbetrieb laufen und Anlaufströme aufweisen.
- Gebäudetechnik: Zuverlässige Funktion in Heizungs-, Lüftungs- und Klimaanlagen (HLK) sowie in automatisierten Gebäudesystemen.
Installation und Konformität
Die Installation des A9F04116 erfolgt nach bewährten Standards auf einer 35 mm DIN-Hutschiene (gemäß EN 60715), was eine nahtlose Integration in bestehende oder neue Verteilerschränke ermöglicht. Die Anschlussklemmen sind für eine einfache und sichere Verbindung von flexiblen und massiven Leitern ausgelegt und mit einer Zugentlastung versehen, um ein versehentliches Lösen der Kabel zu verhindern. Die durchgängige Einhaltung internationaler Normen wie EN 60898-1 und IEC 60898-1 unterstreicht die hohe Qualität und Sicherheit dieses Produkts und gewährleistet die Konformität mit den geltenden Vorschriften für elektrische Installationen.
FAQ – Häufig gestellte Fragen zu A9F04116 – Leitungsschutzschalter iC60N, 1P, 16A, C Charakteristik
Was ist die Bedeutung der Auslösecharakteristik „C“?
Die Auslösecharakteristik „C“ beschreibt das Verhalten des Leistungsschutzschalters bei Überlastung und Kurzschluss. Sie ist für den Einsatz in Anlagen konzipiert, bei denen Geräte mit höheren Anlaufströmen (z.B. Motoren) vorhanden sind. Sie löst bei einem Kurzschluss etwa 5- bis 10-fachen des Nennstroms aus, was eine geringere Empfindlichkeit gegenüber kurzzeitigen Stromspitzen als die Charakteristik „B“ aufweist, aber dennoch einen schnellen Schutz vor Kurzschlüssen bietet.
Für welche Art von Geräten ist der A9F04116 am besten geeignet?
Dieser Leitungsschutzschalter ist ideal für den Schutz von Stromkreisen mit Geräten, die höhere Anlaufströme aufweisen. Dazu gehören beispielsweise Motoren, Transformatoren, Pumpen, Klimaanlagen, Waschmaschinen, Kühlschränke und bestimmte Arten von Beleuchtungssystemen. Er bietet hier eine gute Balance zwischen Anlaufstromverträglichkeit und Kurzschlussschutz.
Kann der A9F04116 auch in Wohngebäuden eingesetzt werden?
Ja, der A9F04116 mit C-Charakteristik ist auch für den Einsatz in Wohngebäuden geeignet, insbesondere für Steckdosenkreise, die Geräte mit höheren Einschaltströmen versorgen, wie Haushaltsgroßgeräte oder Werkzeuge.
Welche Vorteile bietet die C-Charakteristik gegenüber anderen Charakteristiken?
Die C-Charakteristik bietet eine höhere Toleranz gegenüber kurzzeitigen Stromspitzen beim Einschalten von Geräten im Vergleich zur Charakteristik „B“. Dies verhindert unnötige Auslösungen und sorgt für einen stabileren Betrieb, während sie gleichzeitig einen effektiven Schutz vor Kurzschlüssen bietet.
Was bedeutet „1P“ bei diesem Leistungsschutzschalter?
„1P“ steht für einpolig. Das bedeutet, dass der Leitungsschutzschalter nur einen Leiter (typischerweise den Außenleiter) im Stromkreis unterbricht. Dies ist bei einphasigen Stromkreisen üblich.
Wie wird die Lebensdauer des A9F04116 sichergestellt?
Die Lebensdauer wird durch die Verwendung hochwertiger, verschleißfester Materialien für die Kontakte und das Gehäuse gewährleistet. Zudem sorgen die Einhaltung von Normen und die präzise Auslegung der Schutzkurven für eine zuverlässige Funktion über viele Schaltspiele hinweg.
Benötigt der A9F04116 spezielle Wartung?
Für den A9F04116 ist im Normalbetrieb keine spezifische Wartung erforderlich. Es wird jedoch empfohlen, regelmäßige Sichtprüfungen der Installation und der Leistungsschutzschalter im Rahmen der allgemeinen Elektroinstallation durchzuführen, um sicherzustellen, dass keine Beschädigungen vorliegen und die Anschlüsse fest sind.
