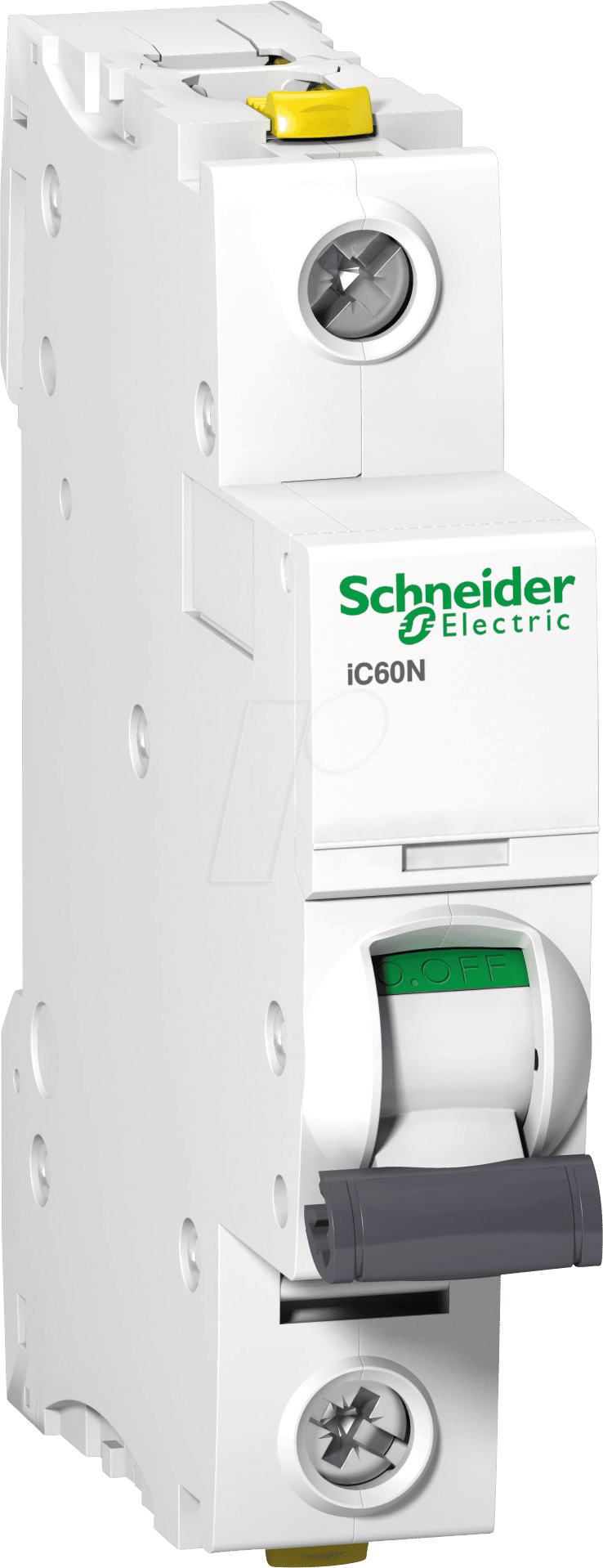

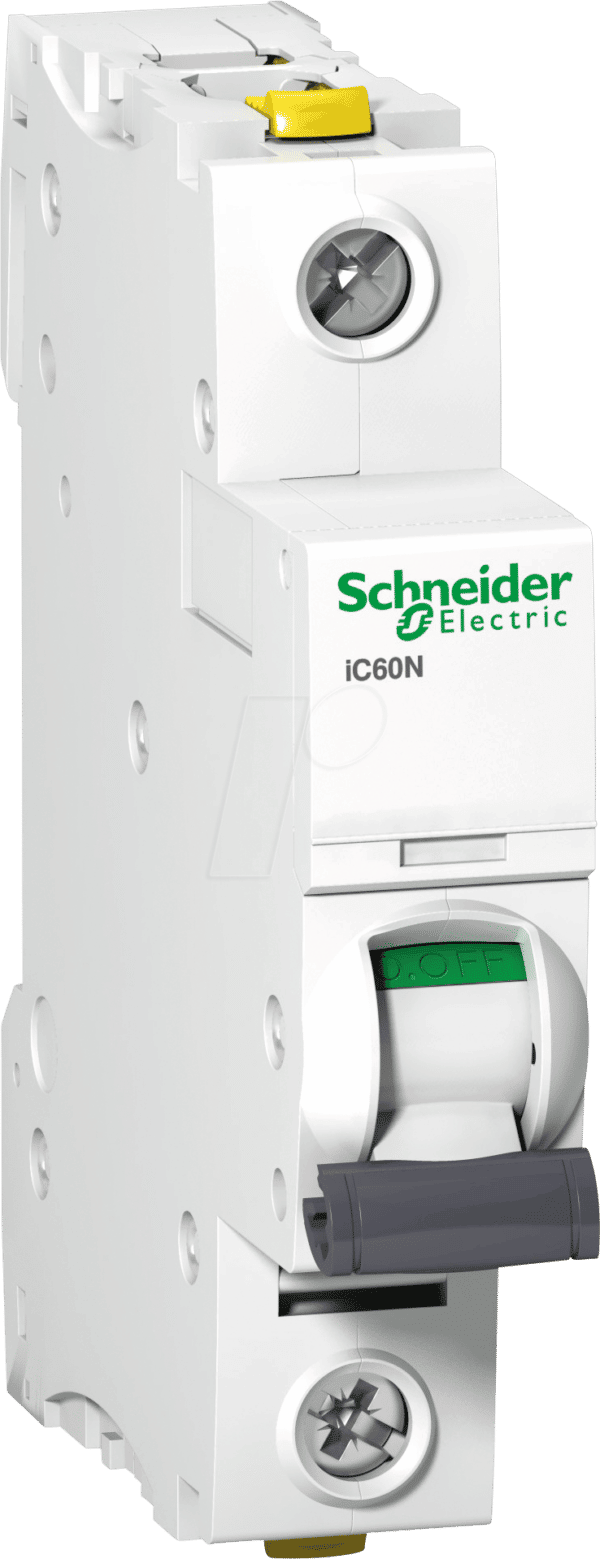

Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation: Der A9F04110 – Leitungsschutzschalter iC60N, 1P, 10A, C Charakteristik
Suchen Sie nach einer kompromisslosen Lösung, um Ihre elektrischen Anlagen vor Überlast und Kurzschlüssen zu schützen? Der Leitungsschutzschalter A9F04110 der Serie iC60N von Schneider Electric ist die Antwort für anspruchsvolle Anwendungen in Wohngebäuden, Gewerbebetrieben und industriellen Umgebungen. Er bietet präzisen und zuverlässigen Schutz für einphasige Stromkreise mit einer Nennstromstärke von 10 Ampere und einer charakteristischen Auslösekurve C, ideal für Geräte mit mittleren Einschaltströmen.
Maximale Schutzwirkung mit intelligenter Auslösetechnik
Der A9F04110 setzt neue Maßstäbe in Bezug auf Effizienz und Sicherheit. Seine C-Charakteristik garantiert eine zuverlässige Auslösung bei Kurzschlüssen und Überlastungen, während er gleichzeitig für kurzzeitige Einschaltspitzen, wie sie beispielsweise bei Motoren auftreten, unempfindlich bleibt. Dies verhindert unnötige Abschaltungen und sorgt für eine unterbrechungsfreie Stromversorgung, wo sie am meisten benötigt wird.
Die Vorteile des A9F04110 im Überblick
- Höchste Ausfallsicherheit: Schützt empfindliche Geräte und elektrische Leitungen effektiv vor Beschädigungen durch Überstrom und Kurzschluss.
- Präzise Charakteristik: Die C-Charakteristik ist optimiert für Anwendungen mit mittleren Einschaltströmen, was eine hohe Verfügbarkeit gewährleistet.
- Kompaktes Design: Passt nahtlos in bestehende Verteilungen und spart wertvollen Platz.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Widerstandsfähigkeit unter anspruchsvollen Bedingungen.
- Einfache Montage: Konzipiert für eine schnelle und unkomplizierte Installation auf DIN-Schienen.
- Erfüllung internationaler Normen: Gewährleistet höchste Sicherheitsstandards und Konformität mit relevanten Vorschriften.
- Zuverlässige Leistung: Bietet konstanten Schutz über die gesamte Lebensdauer des Produkts.
Technische Spezifikationen im Detail
Der A9F04110 repräsentiert die nächste Generation von Schutzschaltern, die auf bewährter Technologie und zukunftsorientierten Entwicklungen basieren. Er ist nicht nur ein einfacher Schalter, sondern eine integrale Komponente eines sicheren und effizienten elektrischen Systems.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Schneider Electric |
| Modellreihe | Acti9 iC60N |
| Artikelnummer | A9F04110 |
| Polanzahl | 1P (Einpolig) |
| Nennstromstärke | 10 A |
| Auslösekennlinie | C |
| Nennschaltvermögen (Icn) | 6 kA (gemäß EN 60898-1) |
| Spannungsfestigkeit | 230/400 V AC |
| Schutzart | IP20 (Anschlussbereich), IP40 (Gehäuse) |
| Montageart | DIN-Schiene (35 mm) |
| Einsatzbereich | Einphasige Stromkreise in Wohn-, Gewerbe- und Industrieanwendungen |
| Material Gehäuse | Hochwertiger, flammhemmender Thermoplast (z.B. Polycarbonat- oder ABS-Mischung) |
| Temperaturbereich | -25°C bis +70°C |
| Lebensdauer (mechanisch) | Über 20.000 Schaltspiele |
| Lebensdauer (elektrisch) | Signifikant höher bei Nennlast, abhängig von Schaltfrequenz und Lastart |
| Sicherheitsstandards | Konform mit IEC/EN 60898-1, VDE 0641-11 |
Der entscheidende Unterschied: C-Charakteristik für anspruchsvolle Lasten
Die Wahl der richtigen Auslösekennlinie ist essentiell für die Funktionalität und Sicherheit einer Elektroinstallation. Die C-Charakteristik des A9F04110 ist speziell für Anwendungen konzipiert, bei denen die Geräte bedingt durch induktive Lasten kurzzeitig höhere Einschaltströme ziehen. Dazu gehören beispielsweise:
- Motoren: Elektromotoren benötigen beim Anlaufen einen vielfach höheren Strom als im laufenden Betrieb. Die C-Charakteristik verhindert ein ungewolltes Auslösen während des Hochfahrens des Motors.
- Kühlschränke und Klimaanlagen: Kompressoren in Kühlgeräten und Klimaanlagen erzeugen ebenfalls hohe Anlaufströme.
- Transformatoren: Beim Einschalten eines Transformators entsteht ein kurzzeitiger Einschaltstromstoß.
- Leuchtstofflampen mit Vorschaltgeräten: Bestimmte Beleuchtungssysteme können beim Zünden ebenfalls kurzzeitig höhere Ströme ziehen.
Diese Eigenschaft macht den A9F04110 zur überlegenen Wahl gegenüber Standardlösungen (z.B. mit B-Charakteristik), die bei solchen Lasten zu häufigen und unnötigen Auslösungen führen würden, was die Betriebskontinuität beeinträchtigt und zu Frustration führt.
Präzision in der Anwendung: Einsatzgebiete des A9F04110
Die Vielseitigkeit und Zuverlässigkeit des A9F04110 machen ihn zu einer idealen Lösung für eine breite Palette von Anwendungen. Ob in der Hausinstallation, im Handwerk oder in der Industrie – dieser Leitungsschutzschalter bietet stets den benötigten Schutz.
- Wohngebäude: Absicherung von Stromkreisen für Steckdosen, Beleuchtung und Geräte mit mittleren Anlaufströmen.
- Gewerbliche Räume: Schutz von Beleuchtungssystemen, Servern, Bürotechnik und kleineren Maschinen.
- Werkstätten und Garagen: Sichere Versorgung und Schutz für Elektrowerkzeuge und Ladegeräte.
- Industrielle Anwendungen: Als Teil von Schutzschaltungen für Maschinen und Anlagen, wo eine zuverlässige Anlaufstromtoleranz gefordert ist.
- Schaltschrankbau: Standardkomponente für den Schutz von Steuerungs- und Automatisierungskreisen.
Qualität, die man spürt: Material und Verarbeitung
Die Langlebigkeit und Zuverlässigkeit des A9F04110 sind das Ergebnis einer sorgfältigen Auswahl der Materialien und einer präzisen Fertigung. Das Gehäuse besteht aus robustem, flammhemmendem Thermoplast, der auch bei erhöhten Temperaturen und mechanischer Belastung seine Formstabilität bewahrt und im Brandfall die Ausbreitung von Flammen minimiert. Die Kontakte sind auf Langlebigkeit und geringen Übergangswiderstand ausgelegt, was eine effiziente Stromleitung und eine zuverlässige Schaltung über tausende von Zyklen hinweg gewährleistet.
Umwelt und Sicherheit: Verantwortungsvolle Produktion
Schneider Electric verpflichtet sich zu nachhaltigen Produktionsprozessen und der Einhaltung strenger Umweltauflagen. Die Herstellung des A9F04110 erfolgt unter Berücksichtigung von Energieeffizienz und Materialrecycling, um den ökologischen Fußabdruck zu minimieren. Gleichzeitig erfüllt das Produkt höchste internationale Sicherheitsstandards, was Ihnen die Gewissheit gibt, eine sichere und vertrauenswürdige Komponente in Ihrer Installation einzusetzen.
FAQ – Häufig gestellte Fragen zu A9F04110 – Leitungsschutzschalter iC60N, 1P, 10A, C Charakteristik
Was bedeutet die Kennzeichnung „C“ bei einem Leitungsschutzschalter?
Die Kennzeichnung „C“ bei einem Leitungsschutzschalter bezeichnet die Auslösekennlinie. Die C-Charakteristik ist für Geräte mit mittleren Einschaltströmen konzipiert. Das bedeutet, der Schalter ist so eingestellt, dass er bei kurzzeitigen Stromspitzen, die typischerweise beim Anlaufen von Motoren oder beim Einschalten von Transformatoren auftreten, nicht sofort auslöst. Erst bei einem deutlich höheren Strom oder einem Kurzschluss erfolgt die schnelle Abschaltung.
Für welche Anwendungen ist der A9F04110 besonders gut geeignet?
Der A9F04110 mit seiner C-Charakteristik eignet sich hervorragend für Stromkreise, in denen Geräte mit induktiven Lasten betrieben werden. Dazu zählen insbesondere Motoren (z.B. in Pumpen, Lüftern, Maschinen), Kühlgeräte, Klimaanlagen, Transformatoren und bestimmte Beleuchtungssysteme. Er bietet hier den Vorteil, unnötige Auslösungen durch Anlaufströme zu vermeiden und gleichzeitig zuverlässigen Schutz zu gewährleisten.
Kann ich den A9F04110 auch für normale Haushaltssteckdosen verwenden?
Ja, der A9F04110 kann auch für Haushaltssteckdosen verwendet werden, insbesondere wenn dort Geräte mit potenziell höheren Anlaufströmen wie Staubsauger oder Haartrockner angeschlossen werden. Für rein ohmsche Lasten mit geringen Anlaufströmen (z.B. Glühlampen) wäre ein Leitungsschutzschalter mit B-Charakteristik eventuell auch ausreichend, jedoch bietet die C-Charakteristik eine zusätzliche Sicherheit gegen Fehlauslösungen.
Wie unterscheidet sich die C-Charakteristik von anderen Auslösekennlinien wie B oder D?
Die Auslösekennlinie gibt an, bei welchem Strom das Schutzorgan (thermisch oder magnetisch) auslöst. Die B-Charakteristik ist für Geräte mit geringen Anlaufströmen (bis zum 3-5-fachen Nennstrom) konzipiert und typisch für Haushaltsanwendungen. Die C-Charakteristik löst bei mittleren Anlaufströmen (bis zum 5-10-fachen Nennstrom) aus und eignet sich für die genannten induktiven Lasten. Die D-Charakteristik ist für sehr hohe Anlaufströme (bis zum 10-20-fachen Nennstrom) ausgelegt, wie sie bei großen Industriemotoren oder Schweißgeräten auftreten.
Ist der A9F04110 auch für die Absicherung von PV-Anlagen geeignet?
Leitungsschutzschalter wie der A9F04110 werden typischerweise zur Absicherung von Verbraucherkreisen eingesetzt. Für die spezifischen Anforderungen von Photovoltaikanlagen, insbesondere in Bezug auf DC-Lasten und spezifische Fehlerströme, sind oft spezielle PV-Schutzschalter oder DC-Trennschalter erforderlich. Eine genaue Prüfung der geltenden Normen und Herstellerempfehlungen ist für PV-Anlagen unerlässlich.
Was bedeutet die Nennschaltvermögen von 6 kA?
Das Nennschaltvermögen (Icn) gibt die maximale Stromstärke an, die ein Leitungsschutzschalter im Fehlerfall sicher und ohne Beschädigung abschalten kann. Ein Wert von 6 kA bedeutet, dass der A9F04110 in der Lage ist, einen Kurzschlussstrom von 6.000 Ampere sicher zu unterbrechen und somit die nachfolgende Anlage vor Schäden zu schützen. Dies ist ein gängiger Wert für Schutzschalter in Wohn- und kleineren Gewerbeanwendungen.
Wie wird der A9F04110 in die bestehende Elektroinstallation eingebaut?
Der A9F04110 ist für die Montage auf einer Standard-35-mm-DIN-Hutschiene konzipiert, wie sie in den meisten Verteilerkästen üblich ist. Die Installation sollte stets von einer qualifizierten Elektrofachkraft durchgeführt werden, die sicherstellt, dass die Verdrahtung korrekt erfolgt und alle relevanten Sicherheitsvorschriften eingehalten werden. Der Schutzschalter wird in den Stromkreis integriert, um diesen bei Überlast oder Kurzschluss zu unterbrechen.
