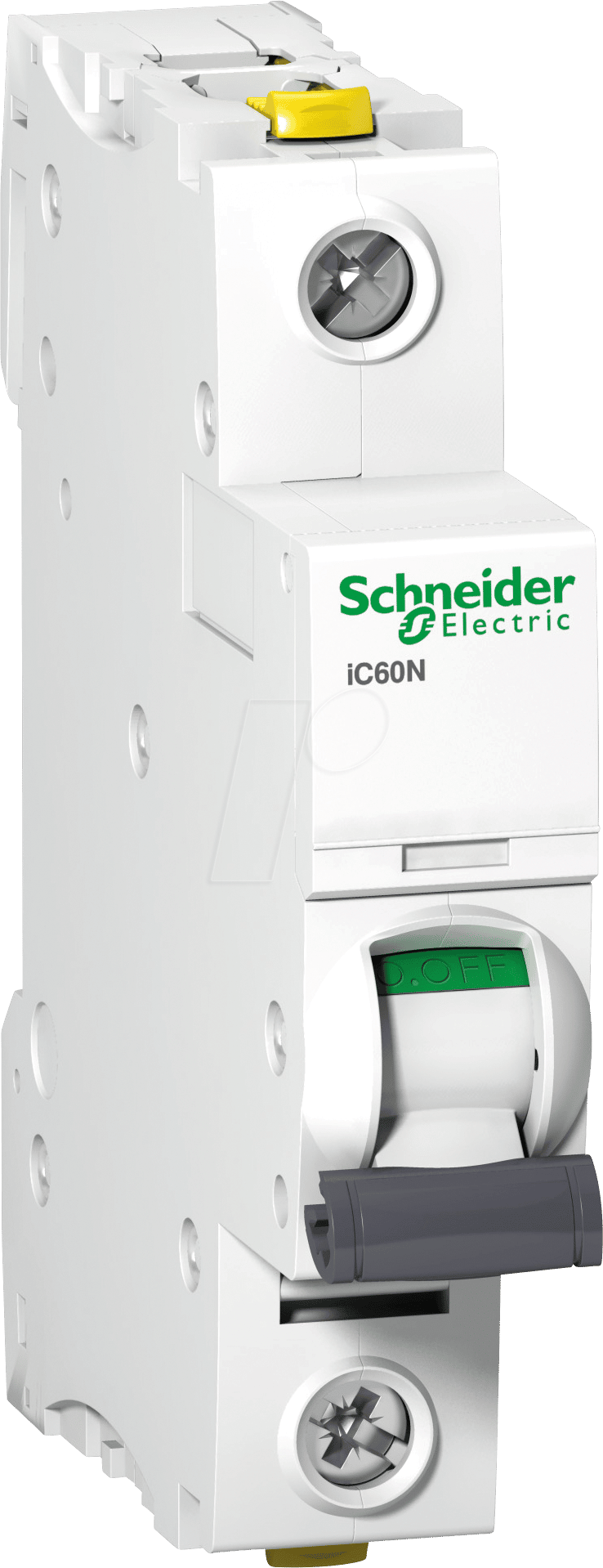

Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation: A9F04106 – Leitungsschutzschalter iC60N, 1P, 6A, C Charakteristik
Überlastung und Kurzschlüsse sind reale Gefahren, die nicht nur Ihre wertvollen Geräte, sondern auch die Sicherheit von Personen und Gebäuden gefährden können. Der Leitungsschutzschalter A9F04106 der Serie iC60N bietet hier die professionelle und zuverlässige Lösung. Er ist die ideale Wahl für Elektrofachkräfte, Hausbesitzer und Betreiber von Anlagen, die höchste Standards an Schutz und Langlebigkeit erwarten.
Effektiver Schutz vor elektrischen Störungen
Der A9F04106 ist darauf ausgelegt, Ihre Stromkreise präzise und zuverlässig vor den schädlichen Auswirkungen von Überströmen zu schützen. Mit seiner charakteristischen C-Kurve reagiert er auf Überlastungen, die über einen längeren Zeitraum bestehen, sowie auf impulsartige Überströme, die typisch für den Betrieb von Motoren oder anderen induktiven Lasten sind. Dies verhindert effektiv das Auslösen bei kurzzeitigen Anlaufströmen, minimiert jedoch gleichzeitig das Risiko von Überhitzung und Folgeschäden bei tatsächlichen Fehlerströmen. Die 1-polige Ausführung eignet sich perfekt für die Absicherung einzelner Phasen in einpoligen Wechselstromkreisen.
Herausragende Vorteile des A9F04106 iC60N
- Präzise Auslösecharakteristik: Die C-Charakteristik gewährleistet einen optimalen Schutz für Anlagen mit transienten Überströmen, ohne unnötige Betriebsunterbrechungen.
- Hohe Schaltleistung: Ausgelegt für zuverlässige Abschaltungen auch bei hohen Fehlerströmen, was die Sicherheit signifikant erhöht.
- Kompaktes Design: Spart wertvollen Platz im Verteilerkasten und ermöglicht eine platzsparende Installation.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für maximale Langlebigkeit und Widerstandsfähigkeit im professionellen Einsatz.
- Einfache Montage: Schnelle und sichere Befestigung auf der Hutschiene (35mm DIN-Schiene) gemäß den geltenden Normen.
- Klare Kennzeichnung: Gut lesbare Beschriftung für schnelle Identifikation und Wartung.
- Sicherheitsnormenkonformität: Erfüllt die strengen internationalen und nationalen Sicherheitsstandards für elektrische Schutzvorrichtungen.
Technische Spezifikationen und Qualitätsmerkmale
Der A9F04106 ist mehr als nur ein Schutzschalter; er ist ein hochwertiges Bauteil, das auf Präzision und Langlebigkeit ausgelegt ist. Die interne Mechanik ist für eine hohe Anzahl von Schaltspielen konzipiert, um eine langfristige Funktion zu gewährleisten. Die robuste Gehäusekonstruktion schützt die empfindlichen Komponenten vor äußeren Einflüssen und mechanischer Beschädigung.
| Merkmal | Details |
|---|---|
| Produktbezeichnung | A9F04106 – Leitungsschutzschalter iC60N |
| Polanzahl | 1-polig (1P) |
| Nennstrom | 6A |
| Auslösecharakteristik | C |
| Nennschaltvermögen | 6 kA (entsprechend IEC/EN 60898-1) |
| Anschlussart | Käfigklemmen mit Schraubverbindung |
| Leiterquerschnitt (flexibel) | 0,75 mm² bis 16 mm² |
| Leiterquerschnitt (starr) | 0,75 mm² bis 16 mm² |
| Montageart | Schnappbefestigung auf 35mm DIN-Schiene |
| Betriebstemperaturbereich | -25°C bis +70°C |
| Schutzart | IP20 (bei montiertem Zustand und frontseitiger Bedienung) |
| Normen | IEC/EN 60898-1, IEC/EN 60947-2 |
| Gehäusematerial | Hochwertiger, halogenfreier Thermoplast |
| Farbe | Reinweiß (RAL 9010) |
| Anwendungsbereiche | Wohnungs- und Gebäudeverteilung, Schutz von Leitungen mit induktiven Verbrauchern, Kleinmotoren, Transformatoren |
Einsatzgebiete: Wo Zuverlässigkeit entscheidend ist
Der A9F04106 mit seiner C-Charakteristik ist prädestiniert für den Einsatz in Bereichen, in denen typische Anlaufströme auftreten. Dazu gehören insbesondere:
- Schutz von kleineren Elektromotoren: In Lüftungsanlagen, Pumpen oder Garagentorantrieben.
- Absicherung von Transformatoren: Die Anlaufströme von Transformatoren werden durch die C-Charakteristik gut toleriert.
- Schutz von Geräten mit Schaltnetzteilen: Diese können kurzzeitige Stromspitzen beim Einschalten verursachen.
- Allgemeine Schutzfunktion in Wohngebäuden: Ideal für die Absicherung von Steckdosenkreisen mit potenziell höherer Last oder induktiven Komponenten.
- Industrielle Anwendungen: Als zuverlässiger Schutz in kleineren Maschinen und Anlagen.
Durch die Kombination aus präziser Auslösecharakteristik und hoher Schaltleistung bietet der iC60N eine überlegene Lösung gegenüber einfacheren Sicherungen oder Schutzschaltern mit weniger spezifischen Eigenschaften.
FAQ – Häufig gestellte Fragen zu A9F04106 – Leitungsschutzschalter iC60N, 1P, 6A, C Charakteristik
Was bedeutet die Auslösecharakteristik „C“?
Die Auslösecharakteristik „C“ beschreibt das Verhalten des Schutzschalters bei Überströmen. Sie ist für Anwendungen mit kurzzeitigen, impulsartigen Überströmen konzipiert, wie sie beispielsweise beim Anlaufen von Motoren auftreten. Der Schalter löst bei etwa 5-10 facher Nennstromstärke aus. Dies schützt effektiv vor Kurzschlüssen, toleriert aber gleichzeitig die üblichen Anlaufströme, ohne unnötig auszulösen.
Ist dieser Leitungsschutzschalter für den privaten Haushalt geeignet?
Ja, absolut. Der A9F04106 ist eine ausgezeichnete Wahl für die Elektroinstallation in privaten Haushalten, insbesondere für Stromkreise, die Geräte mit Motoren (z.B. Waschmaschinen, Kühlschränke) oder andere Verbraucher mit potenziell hohen Anlaufströmen versorgen. Er bietet einen hohen Sicherheitsstandard für Ihre Hausinstallation.
Was ist der Unterschied zwischen der Charakteristik C und B?
Die Charakteristik „B“ löst typischerweise bei 3-5 facher Nennstromstärke aus und ist eher für rein ohmsche Lasten oder elektronische Geräte mit geringen Anlaufströmen geeignet. Die Charakteristik „C“ hingegen, wie beim A9F04106, löst bei 5-10 facher Nennstromstärke aus und ist daher besser für induktive Lasten wie Motoren oder Transformatoren geeignet, bei denen höhere Anlaufströme auftreten.
Wie wird der A9F04106 installiert?
Der A9F04106 ist für die einfache und sichere Montage auf einer 35mm DIN-Hutschiene in einem Verteilerkasten konzipiert. Er verfügt über robuste Käfigklemmen für den Anschluss der Leiter, die sowohl für starre als auch für flexible Kabel geeignet sind.
Welche Leiterquerschnitte kann ich mit diesem Schutzschalter verwenden?
Der A9F04106 ist für die Aufnahme von Leiterquerschnitten von 0,75 mm² bis 16 mm² ausgelegt, sowohl für starre als auch für flexible Leiter. Dies deckt die meisten gängigen Anforderungen in der Elektroinstallation ab.
Was passiert, wenn der Schutzschalter auslöst?
Wenn der Schutzschalter auslöst, unterbricht er automatisch den Stromfluss in dem geschützten Stromkreis. Dies geschieht, um eine Überlastung oder einen Kurzschluss zu verhindern und so Schäden an Geräten, Leitungen und eine potenzielle Brandgefahr abzuwenden. Nach Behebung der Ursache für die Auslösung kann der Schalter durch Hochlegen des Hebels einfach wieder eingeschaltet werden.
Kann ich den A9F04106 für dreiphasige Anwendungen verwenden?
Der A9F04106 ist ein einpoliger Leitungsschutzschalter (1P). Für dreiphasige Anwendungen oder die Absicherung von drei einzelnen Phasen sind entsprechend dreipolige Schutzschalter oder die Kombination von drei einpoligen Schutzschaltern notwendig, je nach spezifischer Anforderung und Verdrahtung.
