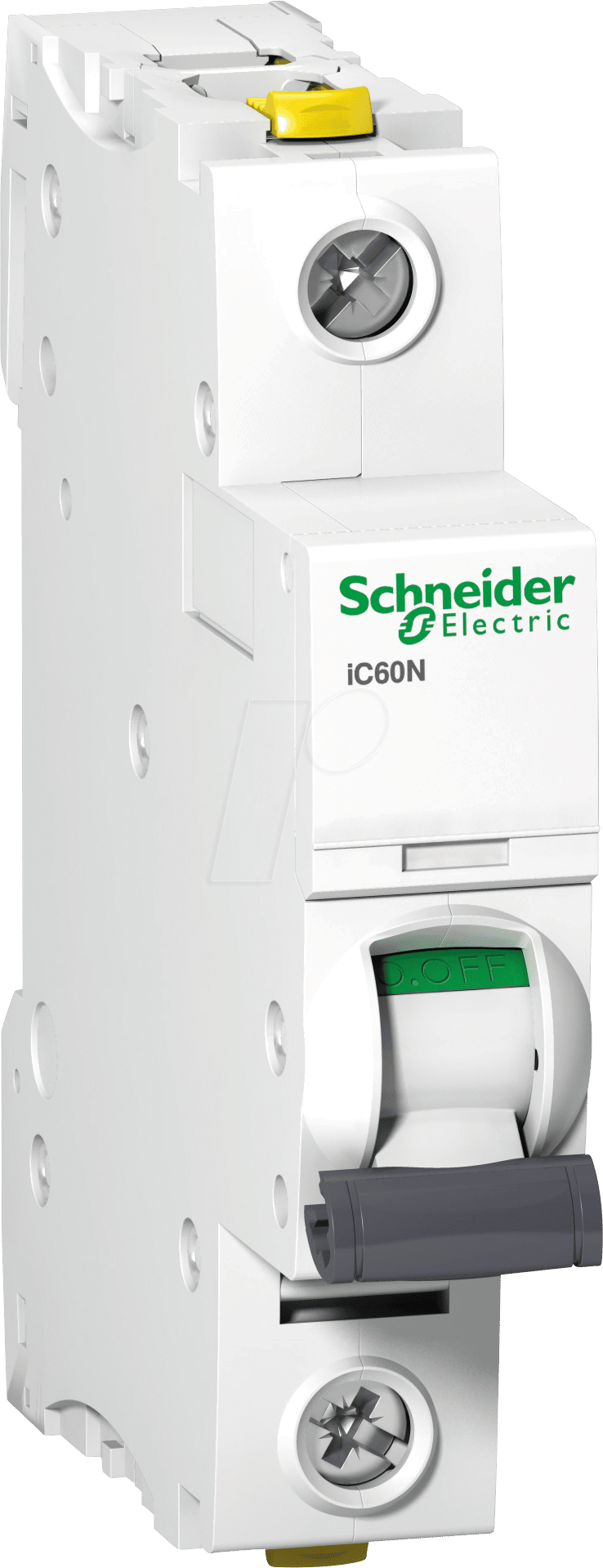

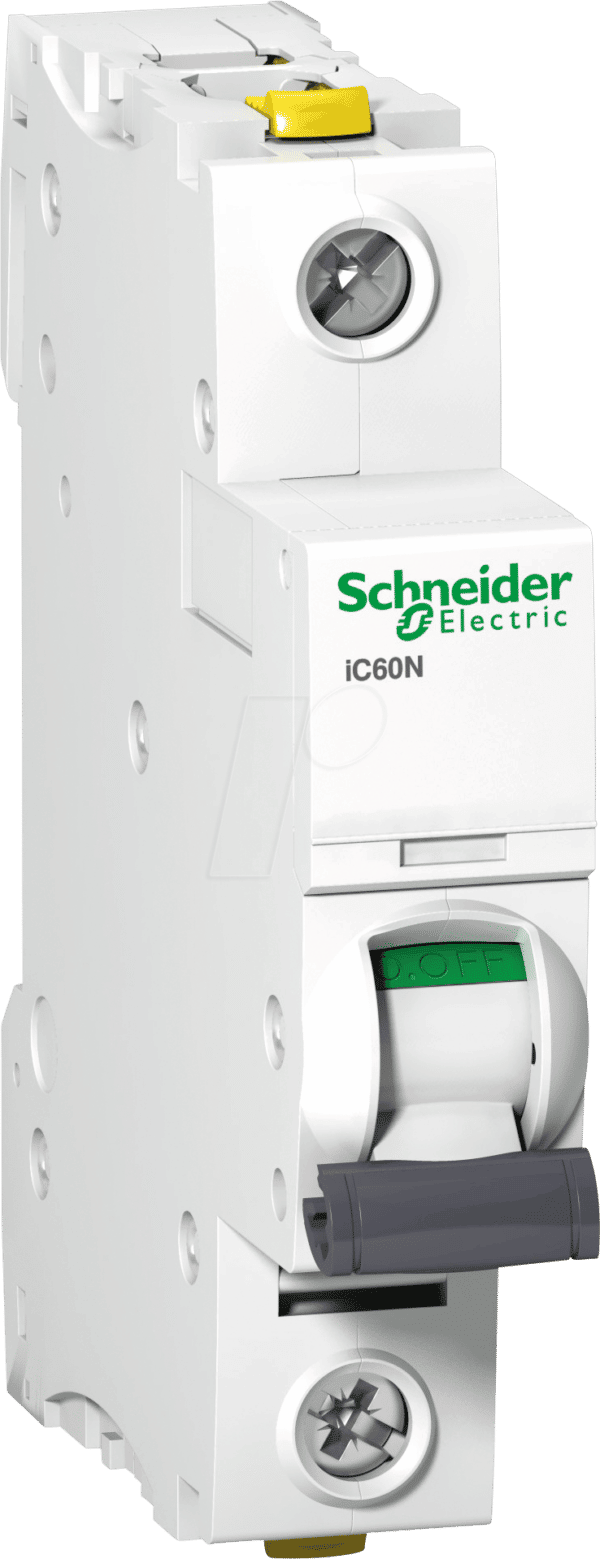

Sicherer Schutz vor Überlastung und Kurzschluss: Der iC60N Leitungsschutzschalter von Schneider Electric
Für Installateure, Elektrofachbetriebe und anspruchsvolle Heimwerker, die maximale Sicherheit und Zuverlässigkeit in elektrischen Anlagen suchen, bietet der A9F03116 – Leitungsschutzschalter iC60N, 1P, 16A, B Charakteristik eine überlegene Lösung zur Absicherung von Stromkreisen. Dieses präzise gefertigte Bauteil schützt Ihre Installationen effektiv vor den kritischen Gefahren von Überstrom und Kurzschluss, die zu Schäden an Geräten, Bränden und im schlimmsten Fall zu Personenschäden führen können. Verlassen Sie sich auf bewährte Technologie für eine langlebige und sichere Energieverteilung.
Warum A9F03116 – iC60N die überlegene Wahl ist
Im Vergleich zu einfachen Sicherungsautomaten oder älteren Schutzvorrichtungen zeichnet sich der iC60N Leistungsschutzschalter durch seine fortschrittliche Bimetallauslösetechnik und eine präzise Kurzschlussauslösung aus. Dies gewährleistet eine schnelle und zuverlässige Abschaltung im Fehlerfall, minimiert die Auswirkungen von Störgrößen und schützt empfindliche elektronische Geräte besser. Seine kompakte Bauweise und die einfache Installation in Standard-Schalttafeln machen ihn zur idealen Wahl für Neubauten, Sanierungen und die Nachrüstung bestehender Anlagen. Die B-Charakteristik ist speziell für den Schutz von Anlagen mit überwiegend ohmschen und leicht induktiven Lasten konzipiert, wo geringe Einschaltströme zu erwarten sind. Dies bedeutet, dass der Schutzschalter nicht unnötig bei kurzzeitigen Einschaltspitzen auslöst, aber dennoch bei gefährlichen Überlastungen und Kurzschlüssen zuverlässig greift. Die hohe Schaltleistung und die Robustheit des Gehäusematerials sorgen für eine außergewöhnliche Langlebigkeit und Betriebssicherheit.
Kernfunktionen und Vorteile des A9F03116 – iC60N
- Präzise Überstromerkennung: Die integrierte thermische Auslösung detektiert zuverlässig Überlastströme, die über einen längeren Zeitraum auftreten und die Leitungen und Geräte thermisch belasten würden.
- Schnelle Kurzschlusserkennung: Die magnetische Auslösung reagiert unmittelbar auf kurzzeitige, sehr hohe Stromspitzen, die durch Kurzschlüsse entstehen und sofortigen Schaden verursachen können.
- B-Charakteristik: Optimal geeignet für den Schutz von Stromkreisen mit ohmschen Lasten wie Beleuchtung, Heizsystemen und Haushaltsgeräten, die nur geringe Anlaufströme ziehen.
- Hohe Schaltleistung: Geeignet für die Absicherung von Niederspannungsinstallationen mit ausreichenden Sicherheitsreserven.
- Kompakte Bauform: Ermöglicht eine platzsparende Montage in Verteilungen und Schaltschränken.
- Einfache Installation: Standardisierte Einbaumaße und klare Anschlussklemmen erleichtern die Montage durch qualifiziertes Fachpersonal.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und eine robuste Konstruktion gewährleisten eine lange Lebensdauer und konstante Leistungsfähigkeit.
- Sicherheit nach internationalen Normen: Zertifiziert nach relevanten Sicherheitsstandards für den weltweiten Einsatz.
Technische Spezifikationen im Detail
Der A9F03116 – Leitungsschutzschalter iC60N repräsentiert die Spitze der modernen Schutztechnik. Mit seiner Nennspannung von 230/400V AC und der Fähigkeit, Ströme bis zu 16A sicher zu führen, ist er für eine Vielzahl von Anwendungen im privaten, gewerblichen und industriellen Bereich geeignet. Die Bemessungs-Kurzschlussausschaltvermögen (Icn) von 6 kA bei 230V AC unterstreicht seine Fähigkeit, auch bei signifikanten Fehlerströmen sicher zu trennen. Die Auslösecharakteristik B (gemäß IEC/EN 60898-1) bedeutet, dass der Auslösebereich für magnetische Auslösung bei 3-5 In liegt, was ihn ideal für Anwendungen macht, bei denen keine signifikanten Einschaltströme zu erwarten sind. Dies verhindert unnötige Auslösungen durch kurzzeitige Spitzen, wie sie beispielsweise beim Einschalten von Transformatoren oder bestimmten Motoren auftreten können, gewährleistet aber dennoch einen effektiven Schutz vor Überlastung und Kurzschluss. Der Leiterquerschnitt, der angeschlossen werden kann, reicht von 0,75 mm² bis 25 mm² für flexible und von 1,5 mm² bis 35 mm² für massive Leiter, was eine hohe Flexibilität bei der Verkabelung ermöglicht. Die Klemmen sind für Schraubverbindungen ausgelegt, die eine sichere und dauerhafte elektrische Verbindung gewährleisten.
| Eigenschaft | Beschreibung |
|---|---|
| Produktname | Leitungsschutzschalter iC60N |
| Hersteller | Schneider Electric |
| Modellnummer | A9F03116 |
| Polzahl | 1-polig |
| Nennstrom | 16 A |
| Auslösecharakteristik | B |
| Nennspannung (AC) | 230/400 V |
| Bemessungs-Kurzschlussausschaltvermögen (Icn) | 6 kA (bei 230 V AC) |
| Anschlussart | Schraubanschluss |
| Maximaler Leiterquerschnitt (flexibel) | 25 mm² |
| Maximaler Leiterquerschnitt (massiv) | 35 mm² |
| Montageart | Hutschiene (35 mm) |
| Schutzart | IP20 (ungeschützt, für Schaltschrankeinbau) |
| Umgebungstemperatur | -25 °C bis +70 °C |
Anwendungsbereiche und Einsatzmöglichkeiten
Der Leitungsschutzschalter A9F03116 mit B-Charakteristik ist die ideale Absicherung für eine Vielzahl von Anwendungen, bei denen eine hohe Zuverlässigkeit und präziser Schutz gefragt sind. Dazu gehören:
- Wohnungsinstallationen: Absicherung von Stromkreisen für Beleuchtung, Steckdosen, Haushaltsgeräte ( Kühlschränke, Waschmaschinen), Heizungssteuerungen und Warmwasserbereiter.
- Gewerbliche Anlagen: Einsatz in Büros, Praxen und kleineren Werkstätten zur Sicherung von Beleuchtung, EDV-Anlagen, Kleinmotoren und sonstigen Betriebsmitteln mit geringen Anlaufströmen.
- Industrielle Anwendungen: Absicherung von Steuerkreisen, Beleuchtungsanlagen und einzelnen Verbrauchern in industriellen Umgebungen, wo eine zuverlässige Trennung im Fehlerfall unerlässlich ist.
- Schaltschrankbau: Als integraler Bestandteil von Steuerungs- und Verteilungsschränken für eine sichere und normgerechte Energieverteilung.
- Nachrüstungen und Modernisierungen: Einfache Integration in bestehende Elektroinstallationen zur Erhöhung der Sicherheit und Erfüllung aktueller Normen.
Die B-Charakteristik ist hierbei besonders vorteilhaft, da sie ein häufiges Auslösen durch Einschaltströme vermeidet, ohne die Schutzfunktion zu beeinträchtigen. Dies ist essenziell, um die Verfügbarkeit elektrischer Anlagen zu gewährleisten und unnötige Betriebsunterbrechungen zu verhindern.
FAQ – Häufig gestellte Fragen zu A9F03116 – Leitungsschutzschalter iC60N, 1P, 16A, B Charakteristik
Was bedeutet die Charakteristik „B“ bei einem Leitungsschutzschalter?
Die Charakteristik „B“ gibt an, dass der Leitungsschutzschalter bei einem Fehlerstrom, der das 3- bis 5-fache des Nennstroms beträgt, auslöst. Dies macht ihn ideal für Anlagen mit überwiegend ohmschen Lasten wie Beleuchtung und Steckdosen, bei denen keine hohen Anlaufströme zu erwarten sind.
Für welche Art von Stromkreisen ist der A9F03116 – iC60N am besten geeignet?
Dieser Leitungsschutzschalter ist optimal für Stromkreise mit geringen Einschaltströmen. Dazu zählen typischerweise Stromkreise für Beleuchtung, Steckdosen, Heizungen, Warmwasserbereiter und elektronische Geräte, die keine signifikanten Anlaufströme aufweisen.
Kann der iC60N Leitungsschutzschalter auch für Motoren verwendet werden?
Für rein ohmsche Lasten ist die B-Charakteristik ideal. Bei der Absicherung von Motoren, die höhere Anlaufströme ziehen, sind in der Regel Leistungsschutzschalter mit der Charakteristik C oder D empfehlenswerter, um ein unbeabsichtigtes Auslösen zu vermeiden.
Wie wird der A9F03116 – iC60N in einem Schaltschrank montiert?
Die Montage erfolgt werkzeuglos und sicher auf einer Standard-Hutschiene (35 mm), wie sie in allen gängigen Schaltschrank- und Verteilersystemen zu finden ist.
Welche Leiterquerschnitte können an den iC60N angeschlossen werden?
Der Anschluss von flexiblen Leitern ist bis zu einem Querschnitt von 25 mm² möglich, während massive Leiter bis zu einem Querschnitt von 35 mm² angeschlossen werden können. Dies gewährleistet eine hohe Flexibilität bei der Verdrahtung.
Ist der A9F03116 – iC60N für den Einsatz im Außenbereich geeignet?
Nein, dieser Leitungsschutzschalter ist für den Einbau in Schaltschränke oder Verteilungen konzipiert und hat die Schutzart IP20. Für den Einsatz im Außenbereich sind spezielle, wetterfeste Gehäuse und geeignete Komponenten erforderlich.
Was bedeutet das Kurzschlussausschaltvermögen von 6 kA?
Das Bemessungs-Kurzschlussausschaltvermögen (Icn) von 6 kA bei 230 V AC gibt an, dass der Leistungsschutzschalter in der Lage ist, einen Kurzschlussstrom bis zu dieser Höhe sicher zu unterbrechen, ohne dabei beschädigt zu werden. Dies ist ein wichtiger Sicherheitsaspekt für den Schutz der gesamten Anlage.
