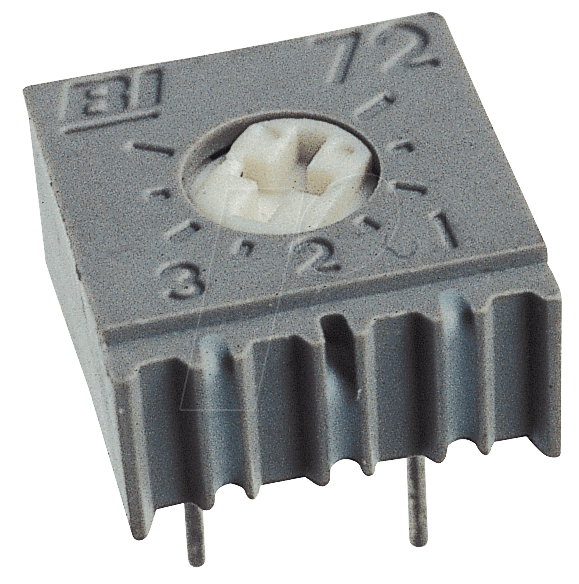

76-10 50K – Präzisionspotentiometer für anspruchsvolle Anwendungen
Das 76-10 50K Präzisionspotentiometer, Trimmer, liegend, mit einem Widerstandswert von 50 kOhm und einer Einbauhöhe von 9,5 mm, ist die ideale Lösung für alle, die eine exakte und stabile Einstellung von elektrischen Signalen benötigen. Entwickelt für professionelle Anwender in den Bereichen Elektronikentwicklung, Audio- und Videotechnik sowie Messtechnik, bietet dieses Bauteil eine herausragende Performance und Zuverlässigkeit, die Standardpotentiometer nicht erreichen können.
Warum das 76-10 50K die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Potentiometern, die oft Schwankungen in ihren Widerstandswerten und eine begrenzte Lebensdauer aufweisen, zeichnet sich das 76-10 50K durch seine Präzision und Langlebigkeit aus. Dies wird durch hochwertige Materialien und eine sorgfältige Fertigung ermöglicht, die eine feine Abstimmbarkeit und konsistente Ergebnisse über einen langen Zeitraum garantieren. Seine liegende Bauform mit nur 9,5 mm Höhe erlaubt zudem eine platzsparende Integration in kompakte Schaltungen, was bei vielen modernen elektronischen Geräten ein entscheidender Vorteil ist.
Präzision und Zuverlässigkeit für Ihre Schaltungen
Die Kernkompetenz des 76-10 50K liegt in seiner Fähigkeit, feinste Widerstandsänderungen zu ermöglichen. Dies ist unerlässlich für Anwendungen, bei denen eine präzise Kalibrierung und Justierung von entscheidender Bedeutung ist, wie beispielsweise:
- Audio- und Studiotechnik: Für die exakte Einstellung von Pegeln, Filterfrequenzen oder Klangparametern in Mischpulten, Equalizern und Effektgeräten. Die hohe Auflösung des Potentiometers erlaubt eine feinfühlige Bearbeitung des Audiosignals.
- Messtechnik: In Kalibrierschaltungen und Referenzgeräten, wo absolute Genauigkeit und Reproduzierbarkeit gefordert sind. Jede kleine Änderung des Widerstands hat hier direkte Auswirkungen auf die Messgenauigkeit.
- Laborelektronik und Prototypenentwicklung: Für flexible Anpassungen von Schaltungsparametern während der Entwicklungsphase. Das stabile Verhalten des 76-10 50K vereinfacht das Debugging und die Optimierung von Prototypen.
- Industrielle Steuerungen: In Regelkreisen, die eine präzise Einstellung von Sollwerten oder Sensitivitäten erfordern. Die Robustheit des Bauteils gewährleistet einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
Technische Spezifikationen und Materialanalyse
Das 76-10 50K Präzisionspotentiometer setzt auf bewährte Technologie und hochwertige Materialien, um höchste Performance zu gewährleisten. Die Auswahl der Komponenten ist dabei stets auf Langlebigkeit und präzises Verhalten ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Widerstandswert | 50 kOhm |
| Bauform | Liegend |
| Abmessungen (Höhe) | 9,5 mm |
| Toleranz | Hochpräzise Fertigung für geringe Abweichungen vom Nennwiderstandswert über den gesamten Regelweg. |
| Material des Widerstandselements | Hochwertige Kohleschicht oder Cermet-basiert (je nach spezifischer Ausführung für maximale Linearität und Stabilität). Dies gewährleistet eine geringe Geräuschentwicklung und eine hohe Linearität des Widerstandsverlaufs. |
| Schleifkontaktmaterial | Legierter Kontaktwerkstoff für einen geringen und stabilen Kontaktwiderstand sowie hohe Abriebfestigkeit, was eine lange Lebensdauer und präzise Signalübertragung sicherstellt. |
| Gehäusematerial | Robustes und nichtleitendes Kunststoffmaterial, das eine gute elektrische Isolation bietet und mechanischen Belastungen standhält. |
| Betriebstemperaturbereich | Ausgelegt für einen breiten Temperaturbereich, um auch in Umgebungen mit variierenden thermischen Bedingungen zuverlässig zu funktionieren. Typischerweise -25°C bis +70°C, je nach genauer Spezifikation des Herstellers. |
| Mechanische Lebensdauer | Konzipiert für eine hohe Anzahl von Schaltspielen (z.B. > 10.000 Zyklen), um eine langfristige Einsatzfähigkeit zu gewährleisten. |
| Drehmoment | Optimiert für ein angenehmes und präzises Einstellgefühl, das sowohl eine feine Justierung als auch eine sichere Arretierung ermöglicht. |
Anwendungsbereiche im Detail
Das 76-10 50K Präzisionspotentiometer ist mehr als nur ein einfacher Widerstandsregler. Seine Konstruktion adressiert spezifische Anforderungen:
- Feinabstimmung von Signalwegen: In professionellen Audiogeräten ermöglicht es die präzise Anpassung von Gain-Stufen, Send-Levels oder Aux-Wegen, ohne störende Artefakte im Signal zu erzeugen. Die Linearität ist entscheidend, um eine natürliche Klangbearbeitung zu ermöglichen.
- Kalibrierung von Messgeräten: In Oszilloskopen, Funktionsgeneratoren und Spektrumanalysatoren dient es zur Einstellung von Basislinien, Amplituden oder zur Kompensation von Messabweichungen. Eine Abweichung von wenigen Ohm kann hier zu signifikanten Fehlern führen.
- Regelung von Prozessparametern: In industriellen Automatisierungssystemen kann es zur Einstellung von Regelparametern wie PID-Koeffizienten, Schwellenwerten oder Sensitivitäten verwendet werden. Dies ist besonders wichtig, wenn schnelle und genaue Reaktionen gefordert sind.
- Modulation und Synthese: In elektronischen Musikinstrumenten und Synthesizern wird es für die feinfühlige Steuerung von Parametern wie Hüllkurven, Filterresonanzen oder LFO-Geschwindigkeiten eingesetzt, um komplexe Klangtexturen zu erzeugen.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu 76-10 50K – Präzisionspotentiometer, Trimmer, liegend, 50 kOhm, 9,5 mm
Was genau ist ein Präzisionspotentiometer und wie unterscheidet es sich von einem Standardpotentiometer?
Ein Präzisionspotentiometer wie das 76-10 50K ist darauf ausgelegt, eine sehr hohe Genauigkeit und Reproduzierbarkeit bei der Widerstandsänderung zu bieten. Dies wird durch die Verwendung hochwertigerer Materialien für das Widerstandselement und den Schleifkontakt sowie durch eine präzisere Fertigung erreicht. Im Gegensatz dazu bieten Standardpotentiometer oft eine geringere Auflösung, höhere Toleranzen und eine eingeschränktere Lebensdauer, was sie für exakte Einstellungsaufgaben weniger geeignet macht.
Für welche Art von Anwendungen ist die liegende Bauform dieses Trimmers besonders vorteilhaft?
Die liegende Bauform mit einer geringen Einbauhöhe von 9,5 mm ist ideal für Anwendungen, bei denen der Bauraum begrenzt ist. Dies ist häufig in flachen Gehäusen, auf eng bestückten Leiterplatten oder in Geräten, bei denen die Höhe eine kritische Designvorgabe darstellt, wie z.B. in kompakten Audio-Effektpedalen, flachen Messgeräten oder eingebetteten Systemen.
Welche Art von Widerstandsmaterial wird typischerweise in solchen Präzisionspotentiometern verwendet und welche Vorteile bietet es?
Präzisionspotentiometer wie das 76-10 50K verwenden oft Kohleschicht oder Cermet als Widerstandsmaterial. Kohleschicht bietet eine gute Balance zwischen Kosten und Leistung mit einer relativ hohen Auflösung. Cermet (eine Kombination aus Keramik und Metall) bietet überlegene Eigenschaften hinsichtlich Linearität, Stabilität bei wechselnden Temperaturen und eine höhere mechanische Lebensdauer, was es für anspruchsvollste Anwendungen prädestiniert. Beide Materialien sind so gewählt, dass sie eine gleichmäßige Widerstandsänderung und geringes Rauschen gewährleisten.
Wie beeinflusst die Toleranz des Potentiometers die Leistung in einer Schaltung?
Die Toleranz gibt an, wie stark der tatsächliche Widerstandswert von dem aufgedruckten Nennwert abweichen kann. Bei einem Präzisionspotentiometer ist eine geringe Toleranz entscheidend, um sicherzustellen, dass die gewünschte Einstellung exakt erreicht wird. In kritischen Anwendungen wie Kalibrierungen oder Feinabstimmungen können selbst geringe Abweichungen zu Fehlmessungen oder unerwünschten Effekten führen. Eine präzise Toleranz gewährleistet daher die Zuverlässigkeit und Wiederholbarkeit der Schaltungsfunktion.
Ist das 76-10 50K für den Einsatz in rauen Umgebungsbedingungen wie hoher Luftfeuchtigkeit oder extremen Temperaturen geeignet?
Das 76-10 50K ist für einen robusten Betrieb konzipiert und wird aus langlebigen Materialien gefertigt. Der typische Betriebstemperaturbereich liegt beispielsweise zwischen -25°C und +70°C. Für den Einsatz unter extremen Bedingungen, die über diese Spezifikationen hinausgehen, sollten spezielle Industrie- oder Militärstandards-Bauteile in Betracht gezogen werden. Die hier angegebene Auslegung deckt jedoch die meisten professionellen Anwendungen ab.
Welche Vorteile bietet die hohe mechanische Lebensdauer dieses Potentiometers?
Eine hohe mechanische Lebensdauer, oft ausgedrückt in Zyklen (z.B. 10.000 oder mehr), bedeutet, dass das Potentiometer eine große Anzahl von Einstellvorgängen übersteht, ohne dass sich seine Leistung signifikant verschlechtert. Dies ist besonders wichtig in Geräten, die häufig justiert werden müssen oder in Umgebungen, in denen ein Austausch der Bauteile aufwändig wäre. Eine lange Lebensdauer reduziert Wartungsaufwand und erhöht die Zuverlässigkeit des Gesamtsystems.
Wo finde ich detaillierte elektrische Datenblätter oder Schaltpläne, die die Integration des 76-10 50K unterstützen?
Detaillierte elektrische Datenblätter, die alle Spezifikationen, Kennlinien und Montagehinweise enthalten, sind in der Regel direkt beim Hersteller oder über den Online-Shop von Lan.de verfügbar. Diese Datenblätter sind essenziell für Ingenieure und Techniker, um die korrekte Anwendung und Integration des Potentiometers in ihre Schaltungen sicherzustellen. Sie enthalten typischerweise Informationen zur Leistungskurve, zum Einfluss von Temperatur und Feuchtigkeit sowie zu empfohlenen Lötverfahren.
