Effiziente digitale Signalverarbeitung mit dem 74VHCT574D Tristate Octal Flip-Flop
Sie benötigen eine zuverlässige und flexible Lösung zur Speicherung und Weiterleitung von digitalen Signalen in Ihren Schaltungen? Der 74VHCT574D Tristate Octal Flip-Flop ist die Antwort für Ingenieure und Entwickler, die eine präzise und energieeffiziente Datenverwaltung in komplexen elektronischen Systemen gewährleisten müssen. Dieses Bauteil eignet sich ideal für Anwendungen, die schnelle Taktzeiten, eine hohe Ausgabestärke und eine klare Trennung von Datenbussen erfordern.
Überragende Leistung und Vielseitigkeit
Der 74VHCT574D zeichnet sich durch seine fortschrittliche VHCT-Technologie aus, die eine schnelle Schaltgeschwindigkeit mit einer breiten Betriebsspannung von 2,0 V bis 5,5 V kombiniert. Dies ermöglicht eine nahtlose Integration in bestehende Systeme, unabhängig von deren Spannungslevel, und bietet gleichzeitig eine hohe Performance, die über herkömmliche TTL- oder ältere CMOS-Lösungen hinausgeht. Die Tristate-Ausgänge des 74VHCT574D sind ein entscheidendes Merkmal, das es erlaubt, mehrere Bausteine sicher auf demselben Datenbus zu betreiben, indem der Ausgang eines bestimmten Bausteins bei Bedarf hochohmig geschaltet werden kann. Dies verhindert Datenkollisionen und optimiert die Busnutzung.
Kernfunktionalitäten und Vorteile
- Speicherung digitaler Daten: Als Octal D-Typ Flip-Flop mit speziellem Tristate-Ausgangspuffer ist dieses IC darauf ausgelegt, 8 Bits an parallelen Daten zu speichern und diese auf Befehl an den Ausgang weiterzuleiten.
- Flexibles Spannungsmanagement: Mit einer Betriebsspannung von 2,0 V bis 5,5 V ist der 74VHCT574D äußerst vielseitig einsetzbar und kompatibel mit einer Vielzahl von Logikfamilien und Systemen.
- Schnelle Schaltzeiten: Die VHCT-Technologie garantiert kurze Propagationsverzögerungen, was für zeitkritische Anwendungen unerlässlich ist.
- Tristate-Ausgangspuffer: Ermöglicht das sichere Teilen von Datenbussen, indem Ausgänge bei Bedarf deaktiviert werden können, um Kollisionen zu vermeiden und die Flexibilität des Systemdesigns zu erhöhen.
- Robustheit und Zuverlässigkeit: Gefertigt nach hohen Qualitätsstandards, bietet dieses IC eine ausgezeichnete Zuverlässigkeit für industrielle und anspruchsvolle Anwendungen.
- Geringer Stromverbrauch: Trotz seiner hohen Leistung arbeitet der 74VHCT574D energieeffizient, was ihn für batteriebetriebene oder stromsparende Designs attraktiv macht.
- Hohe Stromtreiberfähigkeit: Die Ausgänge sind in der Lage, eine ausreichende Stromstärke zu liefern, um nachgeschaltete Logikpegel zu treiben.
Technische Spezifikationen im Detail
Der 74VHCT574D ist ein hochentwickelter Halbleiterbaustein, der für anspruchsvolle digitale Schaltungsdesigns konzipiert wurde. Die Kernfunktionalität basiert auf einem seriellen Dateneingang (D-Eingang) und einem parallelen Datenausgang, der über einen Takteingang (Clock) gesteuert wird. Bei jeder positiven Taktflanke wird der am D-Eingang anliegende Wert auf den Ausgang übernommen und gespeichert. Die Tristate-Funktion wird über den Output Enable (OE) Pin gesteuert. Ist OE niedrig, sind die Ausgänge aktiv und geben die gespeicherten Daten aus. Ist OE hoch, werden die Ausgänge hochohmig geschaltet, was bedeutet, dass sie elektrisch vom Bus getrennt sind und weder Strom aufnehmen noch abgeben.
Die VHCT-Familie steht für „Very High Speed CMOS Technology with TTL-compatible Inputs“. Dies bedeutet, dass die Eingänge TTL-kompatibel sind, während die Leistungseigenschaften der CMOS-Technologie – wie geringer Stromverbrauch und hohe Geschwindigkeit – erhalten bleiben. Die breite Betriebsspannungsbandbreite von 2,0 V bis 5,5 V ist ein signifikanter Vorteil, da sie eine hohe Flexibilität bei der Systemintegration bietet. Ob in einem 3,3-V-System oder einem älteren 5-V-System, der 74VHCT574D passt sich nahtlos an. Die hohe Taktfrequenz, die das Bauteil unterstützt, ermöglicht die Verarbeitung von Datenströmen in Echtzeit, was in vielen modernen digitalen Systemen von entscheidender Bedeutung ist.
Einsatzgebiete und Applikationen
Die Vielseitigkeit und Leistungsfähigkeit des 74VHCT574D machen ihn zu einem unverzichtbaren Baustein in einer breiten Palette von elektronischen Geräten und Systemen. In der Mikroprozessor-basierten Systeme dient er als Puffer für Datenbusse, um die CPU von Peripheriegeräten zu entkoppeln oder um temporär Daten zu speichern. In Datenkonvertern und Signalprozessoren wird er für die Zwischenspeicherung von Signalen während der Wandlung oder Verarbeitung eingesetzt. Auch in Steuerungslogiken, Kommunikationssystemen, industriellen Automatisierungssystemen und Embedded Systems findet der 74VHCT574D breite Anwendung, wo eine zuverlässige und schnelle Datenmanipulation erforderlich ist.
Ein klassisches Beispiel ist die Implementierung eines parallelen Datenbusses, an den mehrere Geräte angeschlossen sind. Durch die Verwendung von 74VHCT574D-Bausteinen für jedes Gerät, das Daten senden möchte, und durch die Ansteuerung des OE-Pins, kann sichergestellt werden, dass zu jedem Zeitpunkt nur ein Gerät aktiv Daten auf den Bus legt. Dies ist ein fundamentales Prinzip im Design von zuverlässigen Bussystemen. Darüber hinaus ermöglicht die hohe Stromtreiberfähigkeit die direkte Ansteuerung von nachgeschalteten Logikkomponenten ohne zusätzliche Pufferstufen, was zu einer Reduzierung der Komponentenzahl und der Komplexität des Designs führt.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Bauteiltyp | Octal D-Typ Flip-Flop mit Tristate-Ausgang |
| Logikfamilie | VHCT (Very High Speed CMOS Technology with TTL-compatible Inputs) |
| Betriebsspannung | 2,0 V bis 5,5 V |
| Anzahl der Kanäle | 8 |
| Ausgangstyp | Tristate |
| Taktfrequenz (typisch) | Deutlich über 100 MHz, abhängig von Betriebsspannung und Last |
| Eingangslogikkompatibilität | TTL- und CMOS-kompatibel |

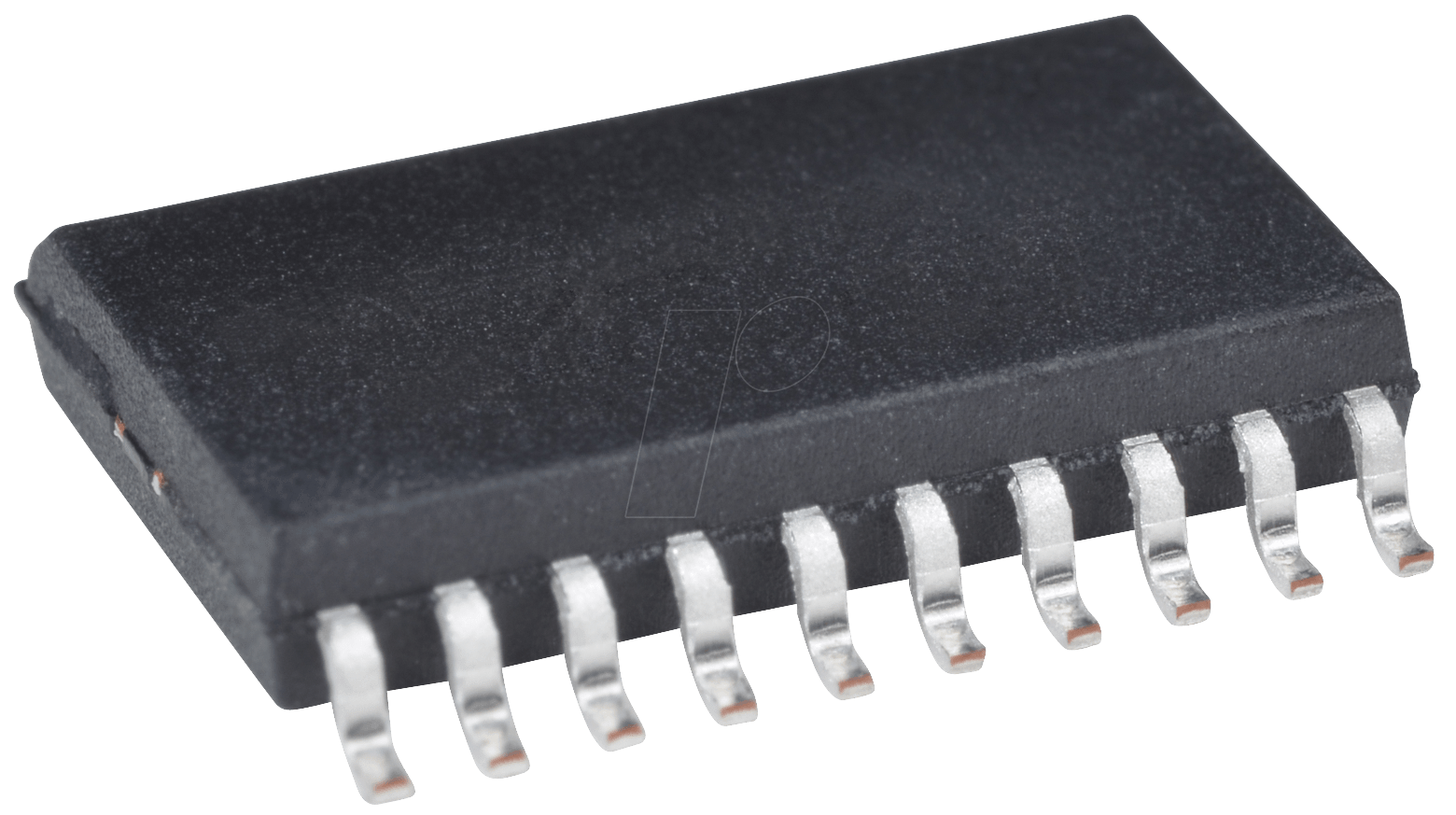

| Gehäuse | SOL-20 (Shrink Small Outline Package) – 20 Pins |
| Speicherfunktion | Speichert Daten bei steigender Taktflanke |
| OE-Steuerung | Output Enable, steuert die Aktivierung der Ausgänge |
| Umgebungstemperatur (Betrieb) | Industrielle Spezifikation, typischerweise -40 °C bis +85 °C (modellabhängig) |
| Stromaufnahme | Gering im statischen Betrieb, steigt bei hoher Schaltfrequenz |
FAQ – Häufig gestellte Fragen zu 74VHCT574 D – Tristate, Octal, 2 … 5,5 V, SOL-20
Was ist die Hauptfunktion des 74VHCT574D?
Der 74VHCT574D ist ein Octal D-Typ Flip-Flop mit Tristate-Ausgangspuffern. Seine Hauptfunktion besteht darin, 8 Bits an parallelen Daten zu speichern und diese auf Befehl (gesteuert durch den Takteingang und den Output Enable Pin) an den Ausgang weiterzugeben. Die Tristate-Funktion ermöglicht es, den Ausgang hochohmig zu schalten, um ihn vom Datenbus zu trennen.
Welche Vorteile bietet die VHCT-Technologie gegenüber älteren Logikfamilien?
Die VHCT-Technologie kombiniert die hohe Geschwindigkeit und den geringen Stromverbrauch von CMOS mit TTL-kompatiblen Eingängen. Dies bedeutet, dass der 74VHCT574D schneller schaltet und weniger Strom verbraucht als vergleichbare TTL-Bausteine, während er gleichzeitig mit TTL-Logikpegeln kompatibel ist. Dies führt zu einer verbesserten Systemleistung und Effizienz.
Ist der 74VHCT574D in 3,3V-Systemen einsetzbar?
Ja, der 74VHCT574D ist explizit für einen weiten Spannungsbereich von 2,0 V bis 5,5 V ausgelegt. Daher ist er ideal für den Einsatz in modernen 3,3-V-Systemen, aber auch in älteren 5-V-Systemen. Diese Flexibilität erleichtert die Integration in bestehende und neue Designs.
Was bedeutet Tristate-Ausgang und warum ist das wichtig?
Ein Tristate-Ausgang hat drei Zustände: logisch Hoch (High), logisch Niedrig (Low) und hochohmig (High-Impedance). Der hochohmige Zustand bedeutet, dass der Ausgang elektrisch vom Rest der Schaltung getrennt ist, so als ob er nicht vorhanden wäre. Dies ist entscheidend für den Betrieb mit mehreren Geräten auf einem gemeinsamen Datenbus. Es verhindert Kollisionen, indem nur das Gerät, das gerade senden soll, mit seinen Ausgängen aktiv ist.
In welchen Arten von Anwendungen wird der 74VHCT574D typischerweise eingesetzt?
Der Baustein findet breite Anwendung in der Datenspeicherung und -weiterleitung in digitalen Systemen. Typische Einsatzgebiete sind Mikroprozessor-Systeme (als Bus-Puffer), Speicherinterfaces, Datenkonverter, Kommunikationsgeräte, industrielle Steuerungen und überall dort, wo eine zuverlässige und schnelle digitale Signalmanipulation erforderlich ist.
Ist die Datenblattinformation über „SOL-20“ für die Anwendung relevant?
Ja, SOL-20 bezieht sich auf das Gehäuse des Bausteins (Small Outline Low-profile Package mit 20 Pins). Dies ist relevant für das Layout auf der Leiterplatte, die Bestückung und die physische Integration des Bausteins in Ihr elektronisches System. Die Pinbelegung ist durch das Gehäuse standardisiert.
Wie unterscheidet sich der 74VHCT574D von einem einfachen D-Flip-Flop ohne Tristate-Ausgang?
Der Hauptunterschied liegt in der Möglichkeit, die Ausgänge hochohmig zu schalten. Ein einfacher D-Flip-Flop hat immer einen aktiven Ausgang (entweder High oder Low), sobald die Daten gespeichert sind. Der 74VHCT574D mit Tristate-Ausgang bietet zusätzliche Kontrolle über den Ausgangszustand, was für das Bus-Sharing und die Systemflexibilität unerlässlich ist.
