Leistungsstarke Signalverarbeitung für anspruchsvolle Elektronikprojekte: Der 74LVX244MTC Octal Buffer/Line Driver
Sie benötigen eine zuverlässige und flexible Lösung zur Pufferung und Treiberung von digitalen Signalen in Ihren Schaltungen? Der 74LVX244MTC Octal Buffer/Line Driver mit 3-State-Ausgang ist die ideale Komponente für Entwickler, Ingenieure und Maker, die Präzision und Effizienz in ihren Elektronikdesigns maximieren wollen. Dieses Bauteil adressiert das Problem der Signalintegrität und Pegelanpassung in komplexen digitalen Systemen und bietet eine überlegene Leistung gegenüber einfachen Logikgattern.
Warum der 74LVX244MTC die überlegene Wahl ist
Der 74LVX244MTC zeichnet sich durch seine fortschrittliche LVX-Technologie aus, die eine optimale Balance zwischen hoher Geschwindigkeit und niedrigem Stromverbrauch bietet. Im Gegensatz zu älteren Technologien bietet die LVX-Familie schnellere Schaltzeiten bei geringerer Leistungsaufnahme, was für batteriebetriebene oder energieeffiziente Anwendungen von entscheidender Bedeutung ist. Die 3-State-Ausgangsfunktion ermöglicht ein einfaches Management von Datenbussen und die Vermeidung von Kurzschlüssen, was ihn zu einer unverzichtbaren Komponente in Multi-Board-Systemen oder bei der Ansteuerung mehrerer Geräte macht.
Kernfunktionen und Vorteile des 74LVX244MTC
Der 74LVX244MTC ist ein Octal Buffer/Line Driver, der acht unabhängige Pufferkanäle bereitstellt. Jede Kanaleinheit verfügt über einen Eingang und einen Ausgang sowie eine Steuereingang für die 3-State-Funktion. Dies ermöglicht das selektive Aktivieren oder Deaktivieren von Ausgängen, was für die Buskontrolle und die Vermeidung von Kollisionen unerlässlich ist.
- Hohe Geschwindigkeit: Ermöglicht schnelle Datenübertragung und Signalweiterleitung.
- Niedriger Stromverbrauch: Optimiert für energieeffiziente Designs.
- 3-State-Ausgänge: Bietet flexible Bus-Management-Möglichkeiten und verhindert Kurzschlüsse.
- Breiter Betriebsspannungsbereich: Kompatibel mit verschiedenen Logikpegeln von 2V bis 3,6V.
- TSSOP-20 Gehäuse: Kompakt und ideal für platzbeschränkte Anwendungen.
- Verbesserte Signalintegrität: Reduziert Rauschen und Verzerrungen im Signalpfad.
Technologische Überlegenheit und Anwendungsbereiche
Die LVX-Technologie (Low Voltage CMOS) von Texas Instruments, zu der der 74LVX244MTC gehört, kombiniert die schnellen Schaltgeschwindigkeiten von TTL-Logik mit den niedrigen Stromverbrauchseigenschaften von CMOS. Dies wird durch fortschrittliche Siliziumprozesstechniken und optimierte Bauteilarchitekturen erreicht. Die 3-State-Ausgangsfunktion ist ein Schlüsselelement, das den 74LVX244MTC von einfachen Puffern unterscheidet. Sie erlaubt es, einen Ausgang effektiv vom Rest der Schaltung zu trennen, indem er in einen hochohmigen Zustand versetzt wird. Dies ist besonders nützlich in Systemen, in denen mehrere Geräte auf denselben Datenbus zugreifen.
Die breite Palette von Anwendungen, für die der 74LVX244MTC geeignet ist, umfasst:
- Mikrocontroller-Schnittstellen: Pufferung von Signalen zwischen Mikrocontrollern und Peripheriegeräten wie Displays, Sensoren oder Speicher.
- Datenbus-Management: Steuerung und Isolierung von Datenbussen in komplexen Systemen, um parallelen Zugriff zu ermöglichen.
- Pegelwandlung: Leichte Anpassung von Signalpegeln innerhalb des 2V bis 3,6V Bereichs.
- Signalverstärkung: Treiberfunktion für Signale, die über längere Leitungen oder zu kapazitiv belastete Lasten übertragen werden müssen.
- Systemintegration: Ermöglicht die Verbindung verschiedener Subsysteme mit unterschiedlichen Signalpegeln und Anforderungen.
- Embedded Systems: In kompakten und energiebewussten Systemen, wo Platz und Energieverbrauch kritisch sind.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktkategorie | Buffer & Line Driver |
| Logikfamilie | LVX (Low Voltage CMOS) |
| Anzahl der Kanäle | 8 (Octal) |
| Ausgangstyp | 3-State (Tri-State) |
| Betriebsspannung | 2V bis 3,6V |
| Max. Strom (pro Ausgang) | Typischerweise im Bereich von ±25mA, optimiert für minimale Leckströme im 3-State-Modus. |
| Schaltgeschwindigkeit (Propagation Delay) | Sehr gering, typischerweise im Nanosekundenbereich, was schnelle Datenübertragungen ermöglicht. |

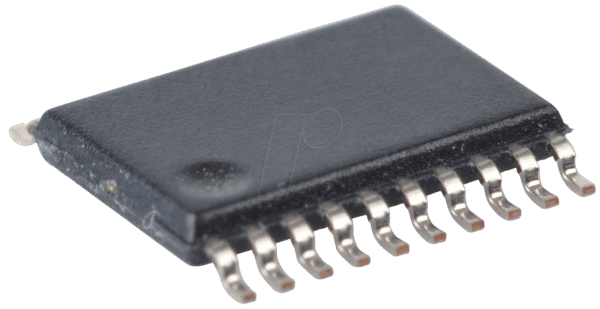

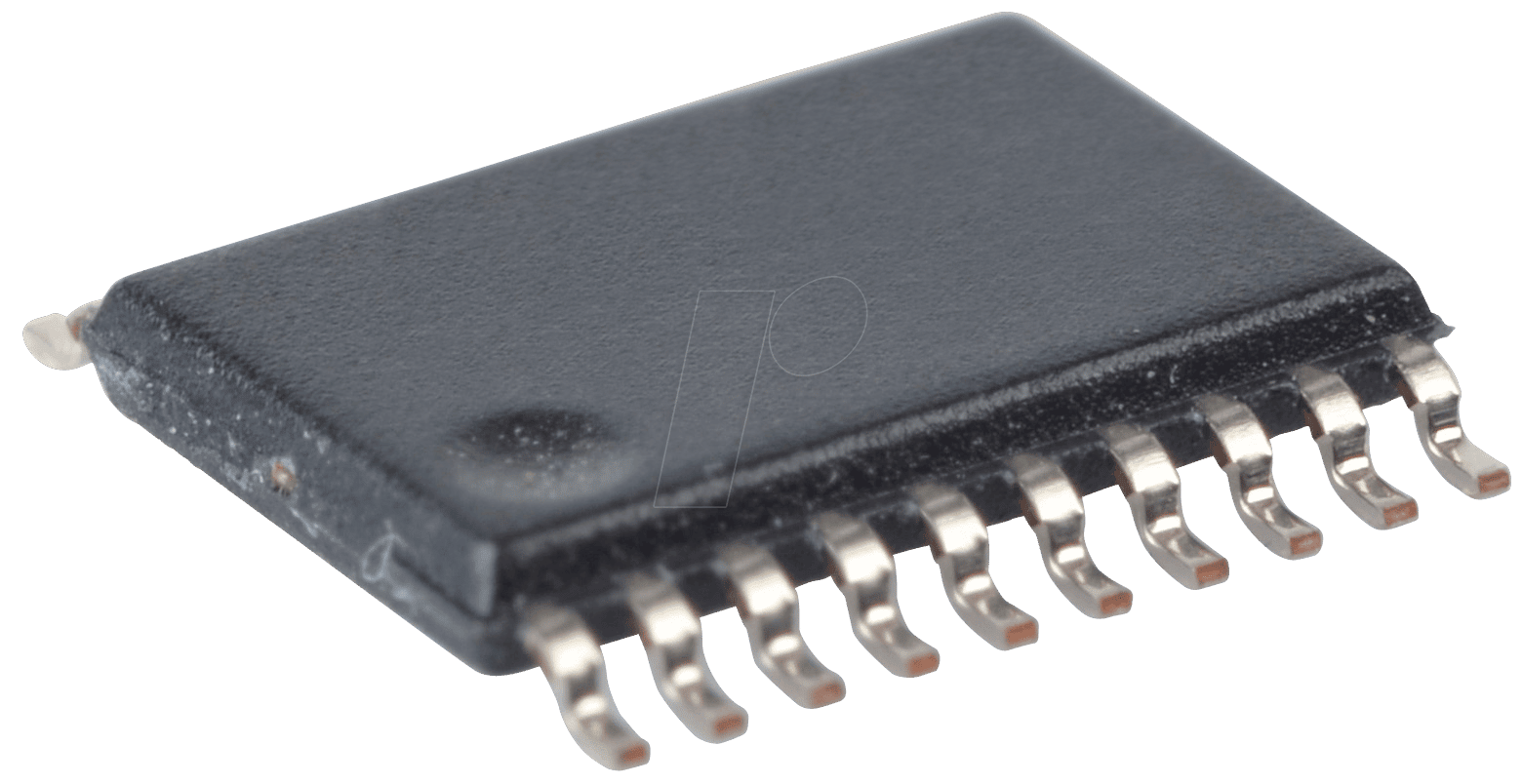

| Gehäuse | TSSOP-20 (Thin Shrink Small Outline Package) |
| Eingangsimpedanz | Sehr hoch, typisch für CMOS-Bauteile, was eine geringe Belastung der Signalquelle bedeutet. |
| Ausgangsimpedanz | Niedrig bei aktiven Ausgängen, um effiziente Signalübertragung zu gewährleisten. |
| Isolationsleistung im 3-State-Modus | Sehr hoch, wodurch unerwünschte Signalrückkopplungen oder Kurzschlüsse effektiv vermieden werden. |
Umfassende technische Spezifikationen
Der 74LVX244MTC ist ein hochperformantes Bauteil, das für die anspruchsvollen Anforderungen moderner digitaler Schaltungen konzipiert wurde. Die LVX-Technologie ermöglicht eine überlegene Leistung im Vergleich zu Standard-CMOS-Logik bei Spannungen im niedrigen Bereich. Die 3-State-Ausgänge sind nicht nur ein Schalter, sondern ein intelligenter Mechanismus zur Buskontrolle. Im deaktivierten Zustand (High Impedance) verhält sich der Ausgang nahezu wie eine offene Leitung, was bedeutet, dass er kaum Strom verbraucht und andere Geräte auf demselben Bus nicht beeinträchtigt. Dies ist entscheidend für die Entwicklung komplexer Bussysteme, bei denen mehrere Geräte gleichzeitig lesen oder schreiben müssen.
Die Betriebsspannungsbandbreite von 2V bis 3,6V macht den 74LVX244MTC äußerst flexibel. Er kann problemlos in Systemen eingesetzt werden, die mit 3,3V arbeiten, aber auch in älteren 2,5V Systemen oder in zukünftigen 1,8V Designs (mit entsprechenden Pegelwandlern, falls erforderlich). Die geringe Leckstromaufnahme im Ruhezustand und die hohe Geschwindigkeit im aktiven Zustand führen zu einem ausgezeichneten Verhältnis von Leistung zu Verbrauch.
Das TSSOP-20 Gehäuse ist ein Standard für integrierte Schaltungen und bietet eine gute Balance zwischen Größe und Handhabbarkeit für SMD-Lötarbeiten. Die Pin-Konfiguration ist logisch angeordnet, um eine einfache Platzierung auf Leiterplatten zu ermöglichen und die Signalwege kurz zu halten, was wiederum zur Signalintegrität beiträgt.
Die Fähigkeit des 74LVX244MTC, Signale über längere Leiterbahnen oder zu Lasten mit höherer Kapazität zu treiben, ist auf seine niedrige Ausgangsimpedanz im aktiven Zustand zurückzuführen. Dies minimiert Signalverluste und Verzerrungen (Skew) und stellt sicher, dass die Signale mit der erforderlichen Klarheit und Stärke ihr Ziel erreichen. Die hohe Eingangsimpedanz bedeutet, dass die angeschlossene Quelle (z.B. ein Mikrocontroller-Pin) kaum belastet wird, was ein Überschwingen oder eine Verringerung der Signalamplitude an der Quelle verhindert.
Die interne Architektur des 74LVX244MTC ist auf maximale Zuverlässigkeit und Leistung ausgelegt. Jede der acht Pufferstufen ist unabhängig und kann über separate Enable-Signale gesteuert werden. Dies ermöglicht eine granulare Kontrolle über den Datenfluss im System. Diese Flexibilität ist ein entscheidender Vorteil für Designer, die komplexe Logik implementieren oder redundante Pfade erstellen müssen.
Häufig gestellte Fragen zu 74LVX244MTC – Octal Buffer/Line Driver, 3-State Output, 2 … 3,6 V, TSSOP-20
Was ist die Hauptfunktion eines Octal Buffer/Line Drivers wie dem 74LVX244MTC?
Ein Octal Buffer/Line Driver fungiert als Brücke zwischen verschiedenen Teilen einer digitalen Schaltung. Er buffert (verstärkt und isoliert) acht digitale Signale gleichzeitig und bietet durch seine 3-State-Ausgänge die Möglichkeit, diese Signale selektiv für andere Teile der Schaltung verfügbar zu machen oder sie vom Bus zu trennen. Dies ist entscheidend für das Management von Datenbussen und die Vermeidung von Signalüberlappungen.
Welchen Vorteil bieten die 3-State-Ausgänge im Vergleich zu Standard-Ausgängen?
3-State-Ausgänge können drei Zustände annehmen: HIGH (logisch 1), LOW (logisch 0) und High-Impedance (hochohmig). Der High-Impedance-Zustand bedeutet, dass der Ausgang elektrisch von der Schaltung getrennt ist. Dies ist essenziell für den Betrieb von Bussystemen, bei denen mehrere Geräte auf denselben Bus zugreifen. Nur das Gerät, dessen Ausgang aktiv ist, schreibt auf den Bus; alle anderen Geräte sind im High-Impedance-Zustand und stören nicht.
Für welche Arten von Projekten ist der 74LVX244MTC besonders gut geeignet?
Der 74LVX244MTC eignet sich hervorragend für Projekte, die eine flexible und zuverlässige Signalverarbeitung erfordern, wie z.B. die Anbindung von Mikrocontrollern an Peripheriegeräte, die Steuerung von Datenbussen, die Erstellung von Logik-Schnittstellen, die Pufferung von Signalen über längere Leitungen oder den Aufbau komplexer Embedded Systems, bei denen eine präzise Kontrolle des Signalflusses erforderlich ist.
Kann ich den 74LVX244MTC mit verschiedenen Spannungspegeln verwenden?
Ja, der 74LVX244MTC ist für einen Betriebsspannungsbereich von 2V bis 3,6V ausgelegt. Das bedeutet, er ist kompatibel mit vielen gängigen Logikpegeln wie 3,3V und teilweise auch mit 2,5V Systemen. Dies bietet eine hohe Flexibilität bei der Integration in bestehende oder neue Schaltungsdesigns.
Was bedeutet die Bezeichnung TSSOP-20 und welche Vorteile hat dieses Gehäuse?
TSSOP steht für Thin Shrink Small Outline Package. Es handelt sich um ein kompaktes Oberflächenmontagegehäuse, das eine geringe Bauhöhe und eine kleine Grundfläche auf der Leiterplatte bietet. Das TSSOP-20 Gehäuse ist ideal für Anwendungen mit begrenztem Platzangebot und ermöglicht eine effiziente Bestückung auf Leiterplatten.
Wie beeinflusst die LVX-Technologie die Leistung des Bauteils?
Die LVX-Technologie (Low Voltage CMOS) kombiniert die Vorteile von CMOS (geringer Stromverbrauch) mit einer höheren Geschwindigkeit, die näher an der von TTL-Logik liegt. Dies führt zu schnelleren Schaltzeiten und einer reduzierten Signalverzögerung, was für Hochgeschwindigkeits-Datenanwendungen wichtig ist, ohne dabei den Energieverbrauch übermäßig zu erhöhen.
Kann der 74LVX244MTC dazu verwendet werden, Signalpegel zu wandeln?
Der 74LVX244MTC arbeitet innerhalb eines Spannungsbereichs von 2V bis 3,6V. Er ist primär als Puffer und Treiber konzipiert und nicht als dedizierter Pegelwandler zwischen sehr unterschiedlichen Logikfamilien (z.B. 5V auf 3,3V). Innerhalb seines Betriebsspannungsbereichs kann er jedoch dazu beitragen, Signalpegel zu optimieren und die Signalintegrität zu verbessern.
