Präzision und Zuverlässigkeit für Digitale Schaltungen: Der 74HCT 574 D-Type Flip-Flop
Entwickler und Ingenieure, die nach einer hochzuverlässigen Lösung für das Speichern und Übertragen von Daten in digitalen Systemen suchen, stoßen oft auf die Notwendigkeit präziser Taktgeber und speichernder Elemente. Der 74HCT 574 – Flip-Flop D-Type mit 3-State Ausgang ist die ideale Komponente, um das Problem der synchronen Datenspeicherung in komplexen Schaltungen zu lösen. Seine Fähigkeit, Daten mit einer stabilen Ausgangsstufe zu halten, macht ihn unverzichtbar für Anwendungen, die einen exakten Datentransfer zwischen verschiedenen Bussen oder Speicherelementen erfordern.
Warum der 74HCT 574 die Überlegene Wahl ist
Im Vergleich zu einfacheren Flip-Flops oder ungeregelten Latch-Konstruktionen bietet der 74HCT 574 entscheidende Vorteile, die ihn zu einer überlegenen Wahl für professionelle Anwendungen machen. Die 3-State Ausgangsfähigkeit ermöglicht ein intelligentes Bus-Management, indem der Ausgang bei Bedarf komplett vom Bus getrennt werden kann. Dies minimiert Signalinterferenzen und ermöglicht die parallele Anbindung mehrerer Geräte an einen gemeinsamen Datenbus, ohne dass es zu Kurzschlüssen oder unerwünschten Pegelwechseln kommt. Die HCT-Technologie (High-Speed CMOS, TTL-kompatibel) gewährleistet dabei eine hervorragende Geschwindigkeit und eine gute Kompatibilität mit TTL-Pegeln, was die Integration in bestehende Designs vereinfacht. Die präzise Latch-Funktionalität sorgt dafür, dass die Daten synchron mit dem Takt-Signal übernommen und gehalten werden, was für die Integrität digitaler Datenströme unerlässlich ist.
Technische Überlegenheit und Anwendungsgebiete
Der 74HCT 574 ist ein Octal D-Type Flip-Flop mit einem aktiven Takt-Eingang und einem aktiven Enable-Eingang, der die Ausgabe in den hochohmigen Zustand (3-State) schaltet. Diese Architektur ist fundamental für den Aufbau von:
- Daten-Puffern: Effiziente Übertragung von Daten zwischen verschiedenen Bussen oder Speichermodulen, wo die Ausgangsimpedanz kontrolliert werden muss.
- Register-Konstruktionen: Aufbau von parallelen Registern zur Speicherung von Befehlssätzen, Adressen oder Datenwörtern in Prozessoren und Mikrocontrollern.
- Multiplexer-Systemen: Ermöglicht die Auswahl und Weiterleitung spezifischer Datenströme basierend auf Steuersignalen.
- Speicheranbindungen: Zuverlässige Anbindung von Speicherchips an Mikrocontroller, bei denen die Lese- und Schreibzugriffe präzise gesteuert werden müssen.
- Zähler- und Frequenzteiler-Schaltungen: Als Grundbaustein für komplexere sequentielle Logik, die taktsynchron operiert.
Die HCT-Technologie kombiniert die niedrige Leistungsaufnahme und die hohe Störfestigkeit von CMOS mit der TTL-kompatiblen Eingangs- und Ausgangscharakteristik. Dies ermöglicht eine nahtlose Integration in Systeme, die sowohl CMOS- als auch TTL-Komponenten verwenden, was in älteren und modernen Designs gleichermaßen relevant ist. Die Betriebsspannung von 4,5 V bis 5,5 V deckt den gängigen Spannungsbereich für digitale Logiksysteme ab.
Leistungsmerkmale und Spezifikationen
Die präzise Verarbeitung von digitalen Signalen erfordert Komponenten, die klare und stabile Übergänge zwischen Logikpegeln gewährleisten. Der 74HCT 574 zeichnet sich durch folgende Merkmale aus:
- Hohe Taktfrequenz: Ermöglicht schnelle Datenübertragungsraten.
- Geringe Ausgangsimpedanz im aktiven Zustand: Sorgt für klare Signale und gute Treiberfähigkeiten.
- Hochimpedanter 3-State Ausgang: Essentiell für Bus-Architekturen und zur Vermeidung von Signalüberschneidungen.
- Breiter Betriebsspannungsbereich: Flexibel einsetzbar in verschiedenen Systemen.
- Starke Rauschunterdrückung: Typisch für HCT-Logik, was die Zuverlässigkeit in industriellen Umgebungen erhöht.
- TTL-kompatible Ein- und Ausgänge: Erleichtert die Integration in bestehende Schaltungen.
Die 3-State-Funktionalität wird durch den Enable-Eingang gesteuert. Wenn der Enable-Eingang aktiv ist, spiegelt der Ausgang den Zustand des D-Eingangs, synchronisiert durch die Taktflanke. Bei inaktivem Enable-Eingang geht der Ausgang in den hochohmigen Zustand über, unabhängig vom D-Eingang und Takt.
Detaillierte Spezifikationstabelle
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Octal D-Type Flip-Flop mit 3-State Ausgang |
| Logikfamilie | High-Speed CMOS, TTL-kompatibel (HCT) |
| Anzahl der Bits | 8 (Octal) |
| Ausgangsfunktion | 3-State (hochimpedant) |
| Taktfunktion | Steigende Taktflanke (Edge-Triggered) |
| Betriebsspannung (Vcc) | 4,5 V bis 5,5 V |
| Gehäusetyp | DIL-20 (Dual In-line Package, 20 Pins) |
| Eingangs-/Ausgangs-Kompatibilität | TTL-kompatibel |
| Typische Anwendungen | Datenpufferung, Register, Bus-Arbitrierung, Speicheranbindung |
| Betriebstemperatur | Industrieller Bereich (-40°C bis +85°C, je nach spezifischem Datenblatt des Herstellers) |
| Signalintegrität | Hohe Rauschmargen und definierte Pegelübergänge dank HCT-Technologie |
FAQ – Häufig gestellte Fragen zu 74HCT 574 – Flip-Flop D-Type, 3-State Ausgang, 4,5 … 5,5 V, DIL-20
Was ist die Hauptfunktion eines D-Type Flip-Flops?
Ein D-Type Flip-Flop ist eine grundlegende elektronische Speicherkomponente in der digitalen Logik. Seine Hauptfunktion besteht darin, einen einzelnen Bitwert (0 oder 1) zu speichern und diesen Wert bei jeder Taktflanke (je nach Implementierung steigend oder fallend) basierend auf dem Eingangssignal zu aktualisieren. Dies ermöglicht die synchrone Speicherung und Weitergabe von Daten in digitalen Systemen.
Welchen Vorteil bietet die 3-State Ausgangsfähigkeit des 74HCT 574?
Die 3-State Ausgangsfähigkeit ermöglicht es, den Ausgang des Flip-Flops in einen hochohmigen Zustand zu versetzen. Das bedeutet, dass der Ausgang elektrisch vom Rest der Schaltung entkoppelt wird. Dies ist entscheidend für den Aufbau von Datenbussen, bei denen mehrere Geräte gleichzeitig mit dem Bus verbunden sind. Nur das gerade aktiv ausgewählte Gerät treibt den Bus, während alle anderen Geräte im hochohmigen Zustand sind, um Konflikte und Kurzschlüsse zu vermeiden.
Ist der 74HCT 574 mit 5V Systemen kompatibel?
Ja, der 74HCT 574 ist speziell für einen Betriebsspannungsbereich von 4,5 V bis 5,5 V ausgelegt. Dies macht ihn vollständig kompatibel mit den meisten gängigen digitalen Logiksystemen, die mit 5V arbeiten. Darüber hinaus ist die HCT-Technologie TTL-kompatibel, was eine nahtlose Integration in gemischte TTL- und CMOS-Schaltungen ermöglicht.
Wie beeinflusst die HCT-Technologie die Leistung des Flip-Flops?
Die HCT-Technologie (High-Speed CMOS, TTL-kompatibel) bietet eine exzellente Kombination aus hoher Geschwindigkeit und geringem Stromverbrauch, die typisch für CMOS ist, bei gleichzeitig guter Kompatibilität mit den Logikpegeln von TTL-Schaltungen. Dies resultiert in einer schnellen Reaktionszeit, einer guten Rauschfestigkeit und der Möglichkeit, den Baustein einfach in bestehende Systeme zu integrieren, ohne Pegelwandler zu benötigen.
In welchen Arten von elektronischen Projekten wird der 74HCT 574 häufig eingesetzt?
Der 74HCT 574 ist ein vielseitiger Baustein und findet breite Anwendung in einer Vielzahl von Projekten. Dazu gehören der Aufbau von Registern in Mikrocontrollern und Prozessoren, Datenpufferung für Speicherinterfaces, Signalaufbereitung und -verteilung, die Implementierung von Datenbussen, das Design von Zählern und Frequenzteilern sowie in jeder Anwendung, die taktsynchrone Datenspeicherung und Bus-Arbitrierung erfordert.

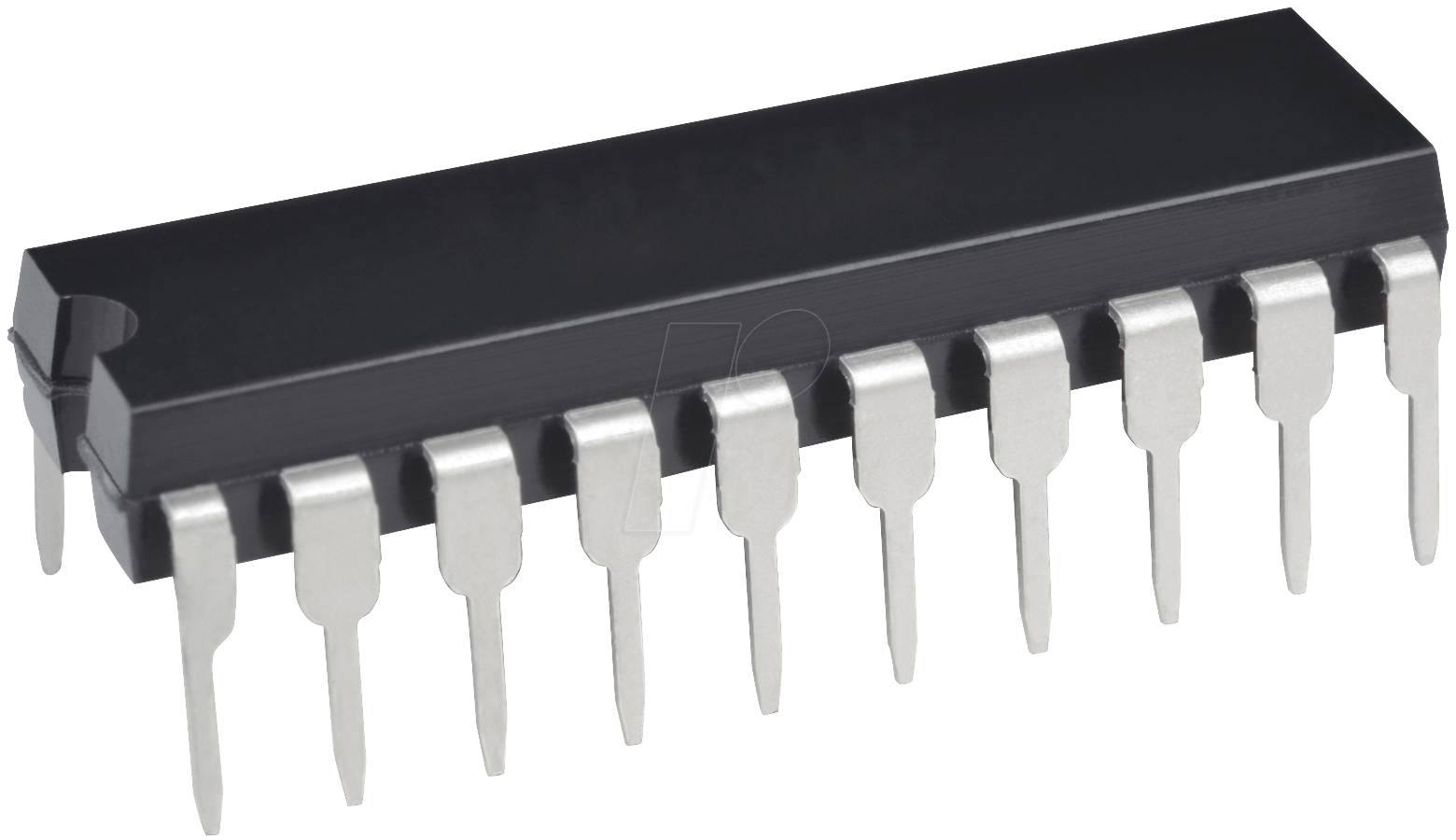

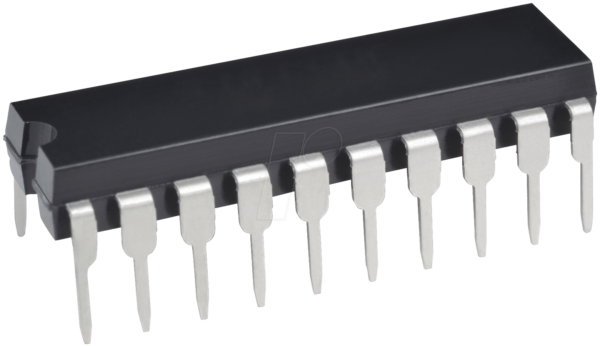

Was bedeutet die Bezeichnung DIL-20?
DIL steht für Dual In-line Package, und die Zahl 20 gibt die Anzahl der Anschlusspins an. Ein DIL-20 Gehäuse ist ein rechteckiges Gehäuse mit zwei parallelen Reihen von Pins, die typischerweise direkt in Lochrasterplatinen gesteckt werden können. Dies ist eine gängige und robuste Gehäuseform für integrierte Schaltkreise.
Wie stelle ich sicher, dass der 74HCT 574 korrekt funktioniert?
Für eine korrekte Funktion ist es essenziell, die Datenblätter des Herstellers genau zu studieren. Achten Sie auf die korrekte Beschaltung der Betriebsspannung (Vcc) und Masse (GND), die korrekte Ansteuerung des Takt- und Enable-Eingangs sowie die korrekte Weiterleitung der Daten an den D-Eingang. Stellen Sie sicher, dass die Eingangssignale innerhalb des zulässigen Spannungsbereichs liegen und dass die Ausgangslast die Treiberfähigkeiten des Bausteins nicht überschreitet.
