74HCT374 Octal D-Type Latch: Dein Schlüssel zu effizienter Datenverarbeitung
Stell dir vor, du hast die Kontrolle über deine Daten, kannst sie präzise speichern und bei Bedarf blitzschnell abrufen. Der 74HCT374 Octal D-Type Latch macht genau das möglich. Dieses kleine, aber leistungsstarke IC ist ein unverzichtbarer Baustein für alle, die im Bereich Elektronik und Mikrocontroller unterwegs sind. Egal, ob du ein erfahrener Ingenieur, ein ambitionierter Bastler oder ein neugieriger Student bist, der 74HCT374 wird deine Projekte auf ein neues Level heben.

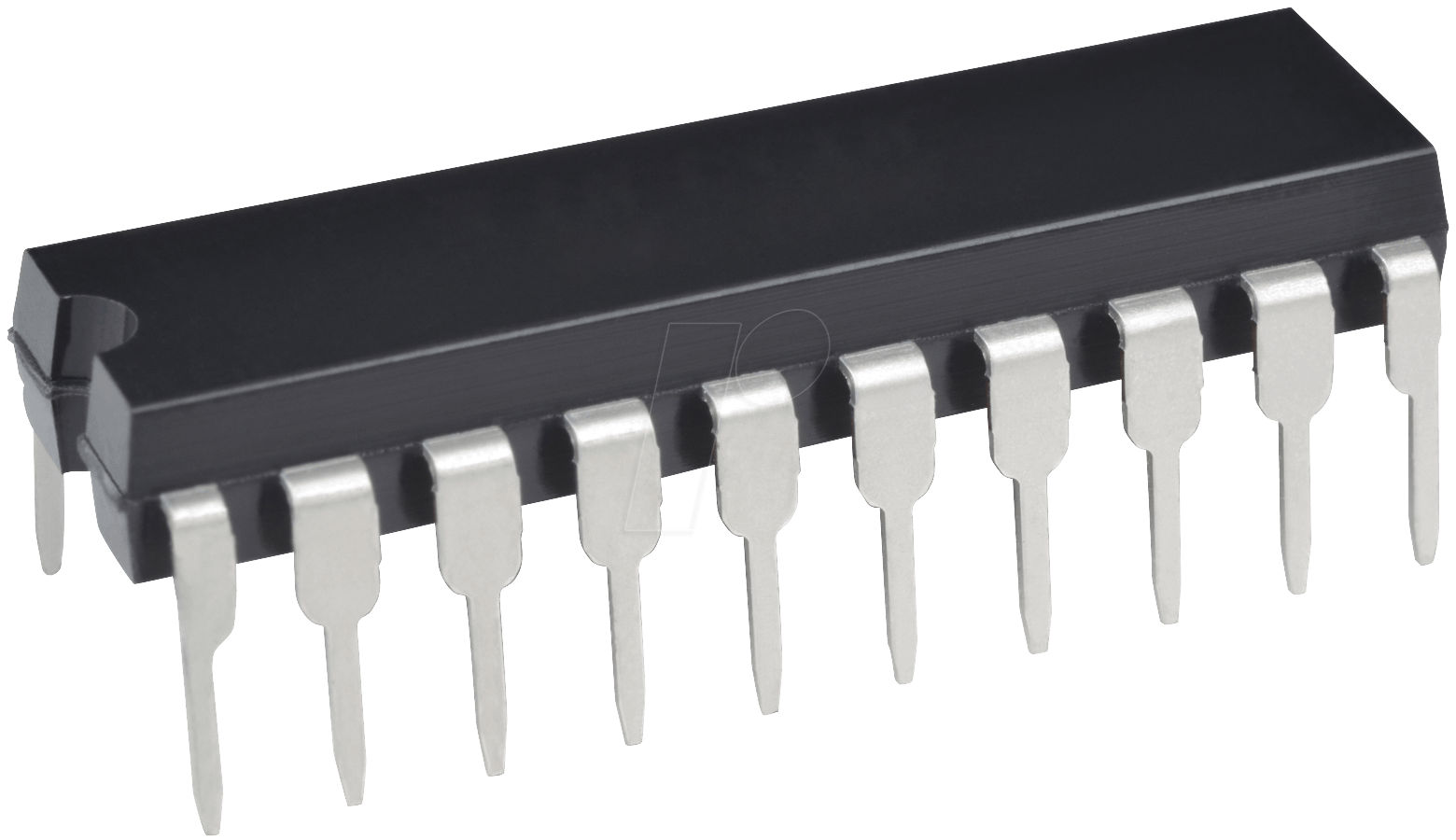

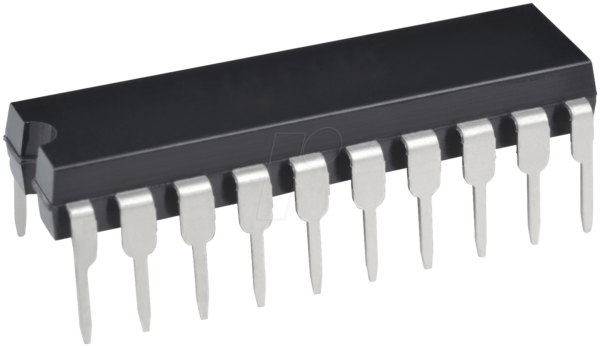

Der 74HCT374 ist ein Octal D-Type Latch mit 3-State Ausgängen, der in einem DIL-20 Gehäuse geliefert wird. Das bedeutet, er kann acht separate Datenleitungen gleichzeitig verarbeiten und speichern. Seine Fähigkeit, Daten festzuhalten und bei Bedarf wieder freizugeben, macht ihn zu einem idealen Kandidaten für Anwendungen, die eine temporäre Datenspeicherung benötigen. Denk an Pufferung, Adressdekodierung oder die Ansteuerung von Anzeigen – der 74HCT374 meistert diese Aufgaben mit Bravour.
Technische Details, die überzeugen
Lass uns einen genaueren Blick auf die technischen Spezifikationen werfen, die den 74HCT374 so besonders machen:
- Funktion: Octal D-Type Latch mit 3-State Ausgängen
- Versorgungsspannung: 4,5 V bis 5,5 V
- Gehäuse: DIL-20 (Dual In-Line Package)
- Anzahl der Latches: 8
- Ausgangstyp: 3-State (ermöglicht das Trennen der Ausgänge vom Bus)
- Logikfamilie: HCT (High-Speed CMOS Technology) – Kompatibel mit TTL-Pegeln
- Betriebstemperaturbereich: -40°C bis +85°C (Industriequalität)
- Hohe Ausgangsstromstärke: Ermöglicht das direkte Ansteuern von LEDs und anderen Lasten
- Geringe Leistungsaufnahme: Ideal für batteriebetriebene Anwendungen
Die HCT-Technologie (High-Speed CMOS Technology) sorgt für eine schnelle Schaltgeschwindigkeit bei gleichzeitig geringer Leistungsaufnahme. Die 3-State Ausgänge ermöglichen es, die Ausgänge des Latches vom Bus zu trennen, was besonders in Multiplexing-Anwendungen oder bei der Verwendung mehrerer Bausteine auf demselben Bus von Vorteil ist. Stell dir vor, du baust ein komplexes System mit mehreren Speicherbausteinen. Der 74HCT374 ermöglicht es dir, die Datenflüsse präzise zu steuern und Konflikte zu vermeiden. Das ist wie ein Dirigent, der ein Orchester leitet und sicherstellt, dass jedes Instrument zur richtigen Zeit spielt.
Anwendungsbereiche: Wo der 74HCT374 zum Einsatz kommt
Der 74HCT374 ist ein wahres Multitalent und findet in einer Vielzahl von Anwendungen Verwendung. Hier sind einige Beispiele, die deine Kreativität anregen sollen:
- Datenpufferung: Zum temporären Speichern von Daten zwischen verschiedenen Systemkomponenten.
- Adressdekodierung: Zur Auswahl spezifischer Speicherbereiche oder Peripheriegeräte.
- Ansteuerung von LEDs und Displays: Zum Anzeigen von Daten auf segmentierten Displays oder LED-Matrizen.
- Multiplexing: Zum Teilen eines Datenbusses zwischen mehreren Geräten.
- Schnittstellen zu Mikrocontrollern: Zum Erweitern der Anzahl der verfügbaren Ein- und Ausgänge.
- Industrielle Steuerungssysteme: Zur präzisen Steuerung von Prozessen und Maschinen.
- Robotik: Zur Ansteuerung von Motoren und Sensoren.
- Hobby-Elektronik: Für alle Arten von kreativen Projekten, die eine temporäre Datenspeicherung benötigen.
Ob du ein digitales Thermometer baust, eine Ampelsteuerung simulierst oder eine komplexe Robotersteuerung entwickelst – der 74HCT374 ist ein zuverlässiger Partner, der dir hilft, deine Ideen in die Realität umzusetzen.
Warum der 74HCT374 die richtige Wahl ist
Im Vergleich zu anderen Latch-ICs bietet der 74HCT374 eine Reihe von Vorteilen, die ihn zur idealen Wahl für viele Anwendungen machen:
- Hohe Geschwindigkeit: Die HCT-Technologie ermöglicht schnelle Schaltzeiten und somit eine effiziente Datenverarbeitung.
- Geringe Leistungsaufnahme: Ideal für batteriebetriebene Geräte und Anwendungen, bei denen Energieeffizienz wichtig ist.
- 3-State Ausgänge: Ermöglichen das Trennen der Ausgänge vom Bus und somit flexible Schaltungsdesigns.
- TTL-Kompatibilität: Kann problemlos mit anderen TTL-Bausteinen kombiniert werden.
- Robustheit und Zuverlässigkeit: Der 74HCT374 ist ein bewährter Baustein, der auch unter anspruchsvollen Bedingungen zuverlässig arbeitet.
- Einfache Integration: Das DIL-20 Gehäuse ermöglicht eine einfache Montage auf Lochrasterplatinen oder Leiterplatten.
- Breite Verfügbarkeit: Der 74HCT374 ist ein weit verbreiteter Baustein und daher leicht erhältlich.
Stell dir vor, du arbeitest an einem Projekt, das höchste Präzision und Zuverlässigkeit erfordert. Der 74HCT374 ist der Baustein, auf den du dich verlassen kannst. Er ist wie ein Schweizer Uhrwerk – präzise, zuverlässig und langlebig.
Der 74HCT374 im Detail: Pinbelegung und Funktionsweise
Um den 74HCT374 optimal nutzen zu können, ist es wichtig, seine Pinbelegung und Funktionsweise zu verstehen.
Hier ist eine Tabelle, die die Pinbelegung des 74HCT374 zeigt:
| Pin-Nummer | Name | Funktion |
|---|---|---|
| 1 | OE (Output Enable) | Ausgangsfreigabe (aktiv LOW) |
| 2 | 1D | Daten Eingang 1 |
| 3 | 1Q | Daten Ausgang 1 |
| 4 | 2D | Daten Eingang 2 |
| 5 | 2Q | Daten Ausgang 2 |
| 6 | 3D | Daten Eingang 3 |
| 7 | 3Q | Daten Ausgang 3 |
| 8 | 4D | Daten Eingang 4 |
| 9 | 4Q | Daten Ausgang 4 |
| 10 | GND (Ground) | Masse |
| 11 | 5Q | Daten Ausgang 5 |
| 12 | 5D | Daten Eingang 5 |
| 13 | 6Q | Daten Ausgang 6 |
| 14 | 6D | Daten Eingang 6 |
| 15 | 7Q | Daten Ausgang 7 |
| 16 | 7D | Daten Eingang 7 |
| 17 | 8Q | Daten Ausgang 8 |
| 18 | 8D | Daten Eingang 8 |
| 19 | CP (Clock Pulse) | Taktsignal |
| 20 | VCC (Voltage Common Collector) | Versorgungsspannung |
Funktionsweise:
Der 74HCT374 ist ein taktflankengesteuerter D-Type Latch. Das bedeutet, dass die Daten an den Eingängen (1D bis 8D) nur dann in die Latches übernommen werden, wenn ein positiver Übergang (LOW nach HIGH) am Takteingang (CP) erfolgt. Solange der Takteingang stabil ist (entweder HIGH oder LOW), bleiben die Daten in den Latches gespeichert, unabhängig von Änderungen an den Eingängen. Der Ausgangsfreigabeeingang (OE) steuert, ob die Ausgänge (1Q bis 8Q) aktiviert sind oder nicht. Wenn OE auf LOW liegt, sind die Ausgänge aktiv und geben die gespeicherten Daten aus. Wenn OE auf HIGH liegt, sind die Ausgänge hochohmig (3-State), was bedeutet, dass sie den Bus nicht beeinflussen.
Stell dir den 74HCT374 wie eine Reihe von kleinen Tresoren vor. Jeder Tresor hat eine Tür (Dateneingang) und einen Knopf (Takteingang). Wenn du den Knopf drückst, während die Tür offen ist, wird der Inhalt der Tür (die Daten) im Tresor gespeichert. Solange du den Knopf nicht erneut drückst, bleibt der Inhalt im Tresor, egal was mit der Tür passiert. Der Hauptschalter (Ausgangsfreigabe) entscheidet, ob die Tresore ihren Inhalt zeigen dürfen oder nicht.
FAQ: Häufig gestellte Fragen zum 74HCT374
Hier sind einige häufig gestellte Fragen zum 74HCT374, die dir bei der Verwendung dieses Bausteins helfen sollen:
- Was bedeutet „Octal D-Type Latch“?
Octal bezieht sich auf die Anzahl der Latches (8). D-Type Latch bedeutet, dass die Daten, die am Eingang anliegen, beim nächsten Taktimpuls übernommen und gespeichert werden. - Was sind 3-State Ausgänge und wofür sind sie nützlich?
3-State Ausgänge können drei Zustände annehmen: HIGH, LOW und hochohmig (High-Impedanz). Im hochohmigen Zustand sind die Ausgänge elektrisch isoliert und beeinflussen den Bus nicht. Dies ist nützlich, wenn mehrere Bausteine einen gemeinsamen Bus verwenden. - Welche Versorgungsspannung benötigt der 74HCT374?
Der 74HCT374 benötigt eine Versorgungsspannung zwischen 4,5 V und 5,5 V. - Kann ich den 74HCT374 direkt mit einem Mikrocontroller verbinden?
Ja, die HCT-Logikfamilie ist TTL-kompatibel und kann daher problemlos mit den meisten Mikrocontrollern verbunden werden. - Wie steuere ich die Ausgänge des 74HCT374?
Die Ausgänge werden über den Output Enable (OE) Eingang gesteuert. Wenn OE auf LOW liegt, sind die Ausgänge aktiv. Wenn OE auf HIGH liegt, sind die Ausgänge hochohmig. - Welche Alternativen gibt es zum 74HCT374?
Alternativen zum 74HCT374 sind beispielsweise der 74HC374 (höhere Geschwindigkeit, aber höhere Leistungsaufnahme) oder der 74LS374 (niedrigere Geschwindigkeit, TTL-Logikpegel). Die Wahl hängt von den spezifischen Anforderungen der Anwendung ab. - Wo finde ich das Datenblatt für den 74HCT374?
Das Datenblatt für den 74HCT374 findest du auf der Website des Herstellers (z.B. Texas Instruments, NXP, ON Semiconductor). Das Datenblatt enthält detaillierte Informationen zu den elektrischen Eigenschaften, den Timing-Diagrammen und den Anwendungsbeispielen.
Mit dem 74HCT374 in deinem Werkzeugkasten bist du bestens gerüstet, um komplexe Elektronikprojekte zu realisieren. Lass deiner Kreativität freien Lauf und entdecke die unendlichen Möglichkeiten dieses vielseitigen Bausteins!
