Optimale Logikschaltung für Ihre Projekte: Der 74HCT273 Octal D-Flipflop
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung zur Speicherung und Steuerung digitaler Daten in Ihren elektronischen Schaltungen? Der 74HCT273 ist ein Octal D-Flipflop, der sich ideal für Entwickler und Ingenieure eignet, die eine präzise und stabile digitale Logik benötigen. Dieses Bauteil ermöglicht die Umsetzung komplexer Funktionen durch seine Fähigkeit, acht Bits paralleler Daten zu speichern und synchron zu verarbeiten, was es zu einer unverzichtbaren Komponente in einer Vielzahl von Embedded-Systemen und digitalen Designs macht.
Warum der 74HCT273 Octal D-Flipflop die überlegene Wahl ist
Im Vergleich zu einfacheren Flipflop-Typen oder weniger integrierten Lösungen bietet der 74HCT273 eine signifikante Leistungssteigerung und Flexibilität. Seine Fähigkeit, acht Datenbits gleichzeitig zu verarbeiten, reduziert die Notwendigkeit für mehrere separate Bauteile, was zu einer kompakteren Schaltungsentwicklung, geringeren Stücklistenkosten und einer verbesserten Signalintegrität führt. Die HCT-Technologie (High-speed CMOS TTL-kompatibel) gewährleistet zudem eine hohe Geschwindigkeit bei gleichzeitig niedrigem Stromverbrauch, was ihn für energieeffiziente Anwendungen prädestiniert. Die direkte Kompatibilität mit TTL-Pegeln vereinfacht die Integration in bestehende Systeme.
Technische Überlegenheit und Anwendungsgebiete
Der 74HCT273 ist ein JK-Flipflop mit direkter Ausgängen und einer taktsynchronen Verriegelung. Seine primäre Funktion besteht darin, den Zustand eines Eingangsdatensignals (D-Input) zum Zeitpunkt des aktiven Taktsignals (Clock) zu speichern. Dies ermöglicht eine präzise Steuerung von Datenflüssen und Zustandsmaschinen.
- Hohe Integrationsdichte: Acht unabhängige D-Flipflops in einem einzigen Gehäuse reduzieren den Platzbedarf auf der Platine erheblich.
- Synchrones Schalten: Alle Flipflops werden gleichzeitig durch das Taktsignal gesteuert, was zu einer vorhersagbaren und stabilen Logik führt.
- TTL-Kompatibilität: Ermöglicht die einfache Anbindung an Systeme, die mit TTL-Logikpegeln arbeiten.
- Breiter Betriebsspannungsbereich: Von 4,5 V bis 5,5 V ist der Chip flexibel einsetzbar und mit vielen gängigen Stromversorgungen kompatibel.
- Niedriger Stromverbrauch: Dank der CMOS-Technologie ist der Energiebedarf auch bei hohen Taktfrequenzen gering.

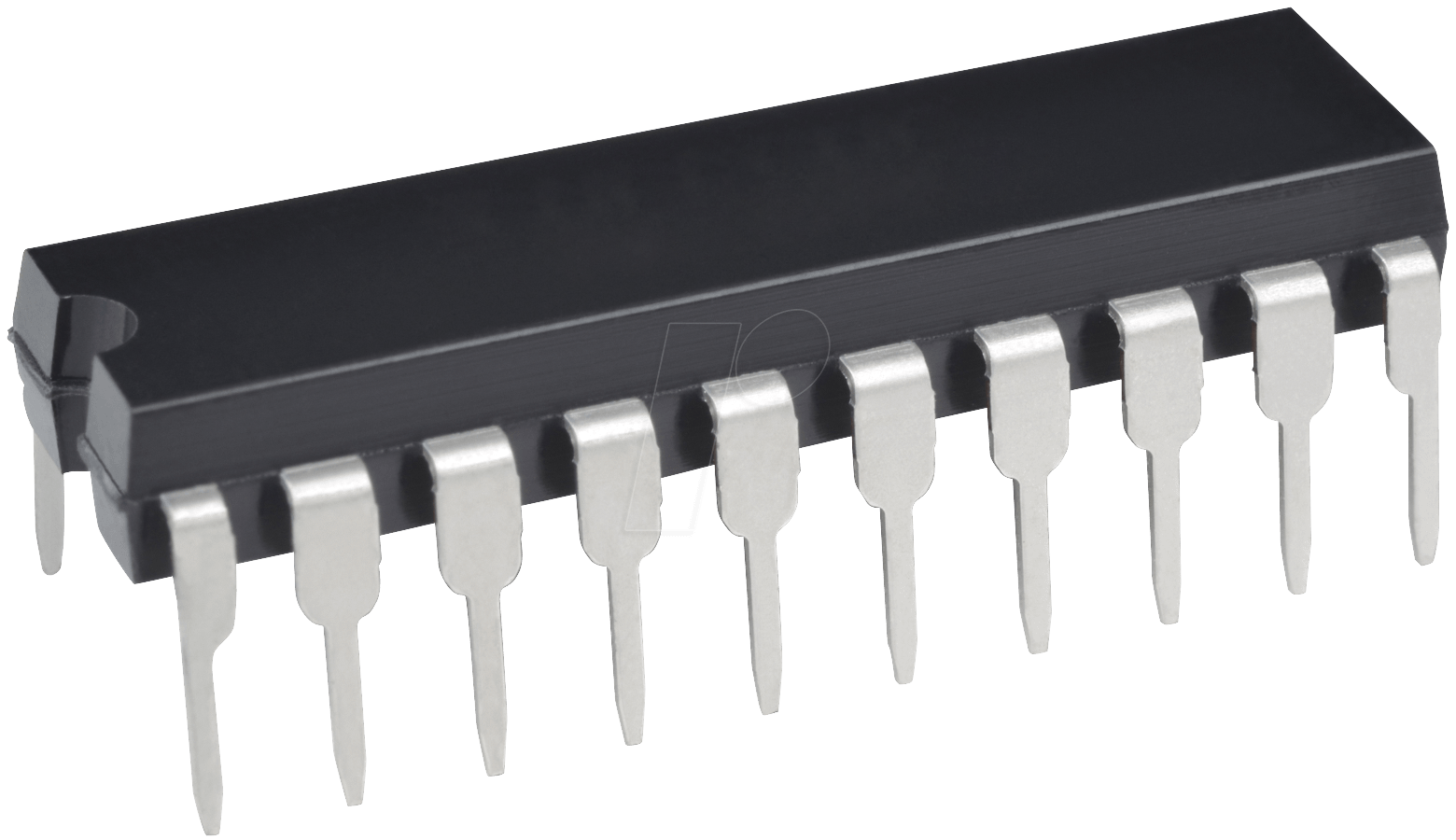

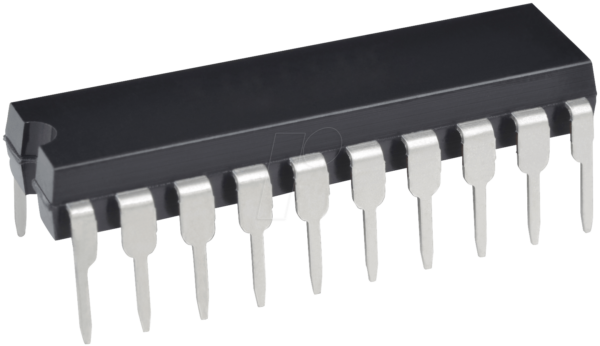

- Robuste Konstruktion: Das DIL-20 Gehäuse bietet gute mechanische Stabilität und einfache Handhabung bei der Bestückung.
Diese Eigenschaften machen den 74HCT273 zu einer idealen Wahl für eine Vielzahl von Anwendungen, darunter:
- Datenpufferung: Zum Speichern von Datenbits in Mikrocontrollern oder anderen digitalen Systemen.
- Schieberegister: Als Baustein für serielle zu parallele oder parallele zu serielle Datenkonverter.
- Speicher für Zustandsmaschinen: Zur Realisierung komplexer Steuerungslogiken und Sequenzer.
- Frequenzteiler: Zur Erzeugung von niedrigeren Frequenzen aus einem Taktsignal.
- Digitaltechnik und Embedded Systems: In praktisch jeder Anwendung, die stabile digitale Logik und Datenspeicherung erfordert.
Detaillierte Spezifikationen und Leistungsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Bausteintyp | Octal D-Flipflop |
| Technologie | HCT (High-speed CMOS TTL-kompatibel) |
| Anzahl der Flipflops | 8 |
| Betriebsspannung | 4,5 V bis 5,5 V |
| Gehäuse | DIL-20 (Dual In-line Package, 20 Pins) |
| Eingangssignal | D (Data Input) |
| Ausgangssignal | Q (Output) |
| Taktsteuerung | Taktsynchron mit positivem Flankenübergang |
| Enable-Funktion | Nein (direkt getaktet) |
| Reset-Funktion | Asynchroner Master Reset (MR) |
| Maximale Taktfrequenz | Typischerweise > 50 MHz (abhängig von Betriebsspannung und Last) |
| Leistungsaufnahme | Gering (typisch für CMOS-Technologie) |
| IP-Schutzklasse | Nicht zutreffend (Komponente für Leiterplattenbestückung) |
| Betriebstemperaturbereich | Standard industrielle Temperaturbereiche (oft -40°C bis +85°C, spezifische Datenblattprüfung erforderlich) |
Erweiterte Funktionalität: Master Reset
Der 74HCT273 verfügt über eine entscheidende zusätzliche Funktionalität: eine asynchrone Master-Reset (MR) Funktion. Diese ermöglicht es, alle acht Flipflops gleichzeitig in einen definierten Zustand (typischerweise LOW) zu versetzen, unabhängig vom Taktsignal. Dies ist von unschätzbarem Wert für die Initialisierung von Systemen nach dem Einschalten oder zur Fehlerbehebung, da es einen klaren Startpunkt für die digitale Logik schafft.
Verlässliche Datenspeicherung für anspruchsvolle Anwendungen
Die HCT-Technologie des 74HCT273 bietet eine überzeugende Kombination aus Geschwindigkeit und Effizienz. Während reine CMOS-Bausteine oft eine sehr hohe Geschwindigkeit erreichen, können sie Herausforderungen bei der Kompatibilität mit älteren TTL-Systemen darstellen. HCT-Bausteine überbrücken diese Lücke, indem sie die Geschwindigkeitsvorteile von CMOS mit der TTL-kompatiblen Eingangs- und Ausgangsschwellenwertlogik verbinden. Dies bedeutet, dass Sie die Vorteile eines niedrigeren Stromverbrauchs und hoher Geschwindigkeit nutzen können, ohne Kompromisse bei der Systemintegration eingehen zu müssen.
Sicherstellung der Signalintegrität
Die reduzierte Anzahl von benötigten Bauteilen durch die Oktal-Funktionalität des 74HCT273 trägt direkt zur Verbesserung der Signalintegrität bei. Weniger Verbindungen und kürzere Leiterbahnen auf der Platine minimieren das Risiko von Signalreflexionen, Übersprechen und Rauschen. Dies ist besonders kritisch bei höheren Taktfrequenzen und in komplexen digitalen Systemen, wo eine klare und präzise Signalübertragung unerlässlich ist.
FAQ – Häufig gestellte Fragen zu 74HCT 273 – Flip-Flop D-Type, Octal, 4,5 … 5,5 V, DIL-20
Was genau ist ein Octal D-Flipflop und wofür wird es verwendet?
Ein Octal D-Flipflop wie der 74HCT273 ist ein integrierter Schaltkreis, der acht unabhängige D-Flipflops enthält. Jedes Flipflop kann ein einzelnes Bit an digitalem Daten speichern. Sie werden verwendet, um digitale Informationen zu puffern, zu speichern und synchron zu verarbeiten. Dies ist grundlegend für alle Arten von digitalen Systemen, von einfachen Speichern bis hin zu komplexen Zustandsmaschinen.
Was bedeutet HCT bei diesem Bauteil?
HCT steht für High-speed CMOS TTL-kompatibel. Das bedeutet, dass der Baustein die Schnelligkeit und den niedrigen Stromverbrauch der CMOS-Technologie mit der direkten Kompatibilität zu den Logikpegeln von TTL (Transistor-Transistor-Logik) kombiniert. Dies erleichtert die Integration in eine breite Palette von digitalen Schaltungen.
Welche Spannung wird für den Betrieb des 74HCT273 benötigt?
Der 74HCT273 ist für einen Betriebsspannungsbereich von 4,5 Volt bis 5,5 Volt ausgelegt. Dieser Bereich deckt die gängigsten digitalen Versorgungsschienen ab, die in vielen Elektronikanwendungen verwendet werden.
Kann der 74HCT273 mit anderen TTL-Bausteinen kombiniert werden?
Ja, das ist ein wesentlicher Vorteil der HCT-Serie. Dank der TTL-kompatiblen Ein- und Ausgangspegel kann der 74HCT273 problemlos mit Standard-TTL-Bausteinen sowie mit anderen HCT- oder HCMOS-Bausteinen verbunden werden, ohne dass spezielle Pegelwandler erforderlich sind.
Gibt es eine Möglichkeit, alle Speicherbits gleichzeitig zurückzusetzen?
Ja, der 74HCT273 verfügt über eine asynchrone Master-Reset (MR) Funktion. Wenn diese Leitung auf LOW gesetzt wird, werden alle acht Flipflops sofort in ihren definierten Reset-Zustand (typischerweise LOW) versetzt, unabhängig vom Zustand des Taktsignals.
Ist dieser Baustein für Hochfrequenzanwendungen geeignet?
Absolut. Die HCT-Technologie bietet eine hohe Schaltgeschwindigkeit, die typischerweise ausreicht, um Taktfrequenzen von über 50 MHz zu verarbeiten, abhängig von den genauen Betriebsbedingungen und der Belastung. Für anspruchsvollere Hochfrequenzanwendungen sollten die genauen Spezifikationen im Datenblatt geprüft werden.
Wo finde ich weitere detaillierte technische Informationen zu diesem Bauteil?
Die umfassendsten und verbindlichsten technischen Informationen finden Sie stets im offiziellen Datenblatt des Herstellers. Dort sind alle elektrischen Charakteristika, Timing-Diagramme und empfohlene Betriebsbedingungen detailliert aufgeführt.
