74HCT 245 – Octal BUS Puffer, 3-State, 4,5 … 5,5 V, DIL-20

Optimale Signalintegrität und Datenleitung mit dem 74HCT245 Octal BUS Puffer

Für Ingenieure, Entwickler und Elektronik-Enthusiasten, die in anspruchsvollen digitalen Schaltungen auf absolute Zuverlässigkeit und präzise Datenübertragung angewiesen sind, stellt die Gewährleistung einer stabilen BUS-Kommunikation eine zentrale Herausforderung dar. Der 74HCT245 Octal BUS Puffer mit 3-State-Funktion und einem Betriebsspannungsbereich von 4,5 bis 5,5 V im robusten DIL-20 Gehäuse ist die ideale Lösung, um Signalintegrität zu maximieren und unerwünschte Interferenzen sowie Pegelverschiebungen effektiv zu eliminieren. Dieses Bauteil ist konzipiert, um die Anforderungen moderner Mikrocontroller- und FPGA-Systeme zu erfüllen, wo die Kompatibilität verschiedener Logikfamilien und die Steuerung von Datenbussen kritisch sind.

Überlegene Leistung und Zuverlässigkeit im Vergleich zu Standardlösungen

Der 74HCT245 unterscheidet sich von einfacheren Buffern durch seine Fähigkeit, sowohl die Datenrichtung präzise zu steuern als auch den BUS bei Bedarf komplett zu deaktivieren (3-State). Dies ermöglicht eine effiziente Mehrfachnutzung von Datenleitungen, was in komplexen Systemen mit begrenzten I/O-Ressourcen unerlässlich ist. Die HCT-Technologie (High-speed CMOS TTL-kompatibel) bietet dabei die Vorteile der schnellen Schaltzeiten von TTL-Logik bei gleichzeitig geringerem Stromverbrauch von CMOS-Bausteinen. Im Gegensatz zu einfachen Transistor-Konfigurationen oder weniger spezialisierten Puffern bietet der 74HCT245 eine definierte Ausgangsimpedanz und verbesserte Störfestigkeit, was zu einer erhöhten Systemstabilität und reduzierten Fehlerraten führt. Die klare Trennung von Ein- und Ausgängen durch die Richtungssteuerung (Direction Control) ist ein weiterer entscheidender Vorteil, der die Systemarchitektur vereinfacht und die Fehleranfälligkeit reduziert.

Anwendungsgebiete und technische Vorteile

Der 74HCT245 Octal BUS Puffer ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen eingesetzt werden kann. Seine primäre Funktion liegt in der Pufferung und bidirektionalen Steuerung von parallelen Datenbussen. Dies ist besonders relevant in Systemen, die Daten zwischen verschiedenen Speicherkomponenten, Mikrocontrollern oder Peripheriegeräten austauschen müssen.

• Bidirektionale Datenübertragung: Ermöglicht das Senden und Empfangen von Daten über denselben Satz von Leitungen, was die Anzahl der benötigten I/O-Pins reduziert und die Flexibilität des Designs erhöht.
• 3-State-Ausgänge: Die Fähigkeit, Ausgänge in einen hochohmigen Zustand zu versetzen, ist essenziell für Mehrfachzugriffsbussysteme. Dies verhindert Kurzschlüsse und Kollisionen, wenn mehrere Geräte auf denselben BUS zugreifen.
• HCT-Logikfamilie: Bietet eine ausgezeichnete Kompatibilität mit TTL-Systemen, während es die Vorteile von CMOS in Bezug auf Stromverbrauch und Rauschunterdrückung nutzt. Dies vereinfacht die Integration in bestehende Schaltungen.
• Geringe Ausgangsimpedanz: Sorgt für eine saubere Signalform und minimiert Signalverluste, selbst über längere Leiterbahnen. Dies ist entscheidend für die Datenintegrität bei hohen Taktfrequenzen.
• Hohe Störfestigkeit: Die robuste Bauweise und die optimierte Schaltung bieten eine gute Immunität gegenüber externen elektrischen Störungen, was die Zuverlässigkeit in industriellen Umgebungen oder bei EMV-kritischen Anwendungen erhöht.
• Breiter Spannungsbereich: Der Betriebsbereich von 4,5 bis 5,5 Volt macht ihn kompatibel mit den meisten Standard-Logikpegeln, einschließlich der weit verbreiteten 5-Volt-Logik.
• Robuste DIL-20-Bauform: Das Dual-In-Line-Gehäuse mit 20 Pins ist ideal für Prototyping auf Breadboards und für die Montage in Standard-DIP-Fassungen oder durch Lötverfahren auf Leiterplatten.

Eigenschaften im Detail

Der 74HCT245 ist ein essenzieller Bestandteil für jedes Design, das eine effiziente und zuverlässige Steuerung von Datenbussen erfordert. Seine durchdachte Konstruktion adressiert direkt die Herausforderungen der Signalintegrität und der Systemflexibilität in modernen digitalen Schaltungen.

Einsatzmöglichkeiten und Systemintegration

Die Integration des 74HCT245 in ein digitales Schaltungslayout ist unkompliziert und bietet signifikante Vorteile für die Gesamtperformance und Zuverlässigkeit des Systems. Die Auswahl der richtigen Pufferlösung ist entscheidend, um Engpässe im Datenfluss zu vermeiden und die Signalqualität über die gesamte Dauer des Betriebs aufrechtzuerhalten. Bei der Entwicklung von Systemen, die komplexe Datenpfade oder die Anbindung verschiedenster Komponenten erfordern, ist die Fähigkeit, Datenströme präzise zu steuern und zu isolieren, von fundamentaler Bedeutung. Der 74HCT245 erfüllt diese Anforderungen durch seine ausgeklügelte Architektur.

Der 74HCT245 agiert als ein intelligenter Vermittler für Daten, der den Fluss über einen parallelen BUS ermöglicht. Stellen Sie sich vor, Sie haben mehrere Geräte, die Daten an einen gemeinsamen Speicher senden oder von ihm empfangen müssen. Ohne eine intelligente Steuerung würden diese Geräte unweigerlich miteinander kollidieren. Der 74HCT245 löst dieses Problem, indem er es ermöglicht, dass immer nur ein Gerät aktiv auf den BUS zugreift, während die anderen ihre Ausgänge hochohmig schalten.

Die 3-State-Funktion ist hierbei das zentrale Element. Sie erlaubt es, den Ausgang eines jeden Kanals entweder auf einen aktiven Logikpegel (HIGH oder LOW) zu setzen oder ihn in einen Zustand zu versetzen, in dem er weder einen aktiven HIGH noch einen aktiven LOW Pegel liefert und somit den BUS nicht beeinflusst. Dies wird typischerweise durch ein Enable-Signal gesteuert, das entscheidet, ob der Puffer aktiv ist oder nicht, und durch ein Richtungssignal, das bestimmt, ob Daten in Richtung des Eingangs oder des Ausgangs fließen.

Die HCT-Technologie bietet dabei die besondere Eigenschaft, dass ihre Eingangspegel TTL-kompatibel sind, was bedeutet, dass sie direkt mit den Ausgängen von älteren TTL-Schaltungen verbunden werden können. Gleichzeitig nutzen sie die Vorteile der CMOS-Technologie wie einen deutlich geringeren Stromverbrauch, insbesondere im statischen Betrieb, und eine höhere Rauschunterdrückung im Vergleich zu reinen TTL-Bausteinen. Diese Hybridtechnologie macht den 74HCT245 zu einer äußerst vielseitigen und energieeffizienten Wahl.

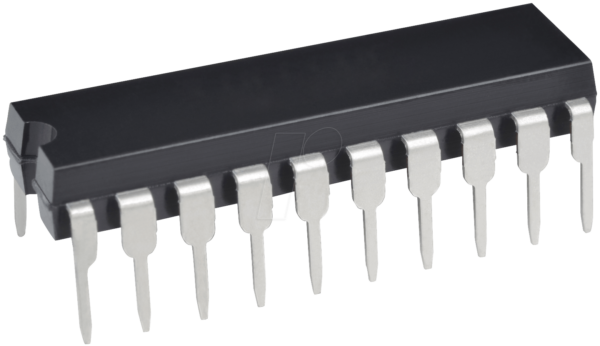

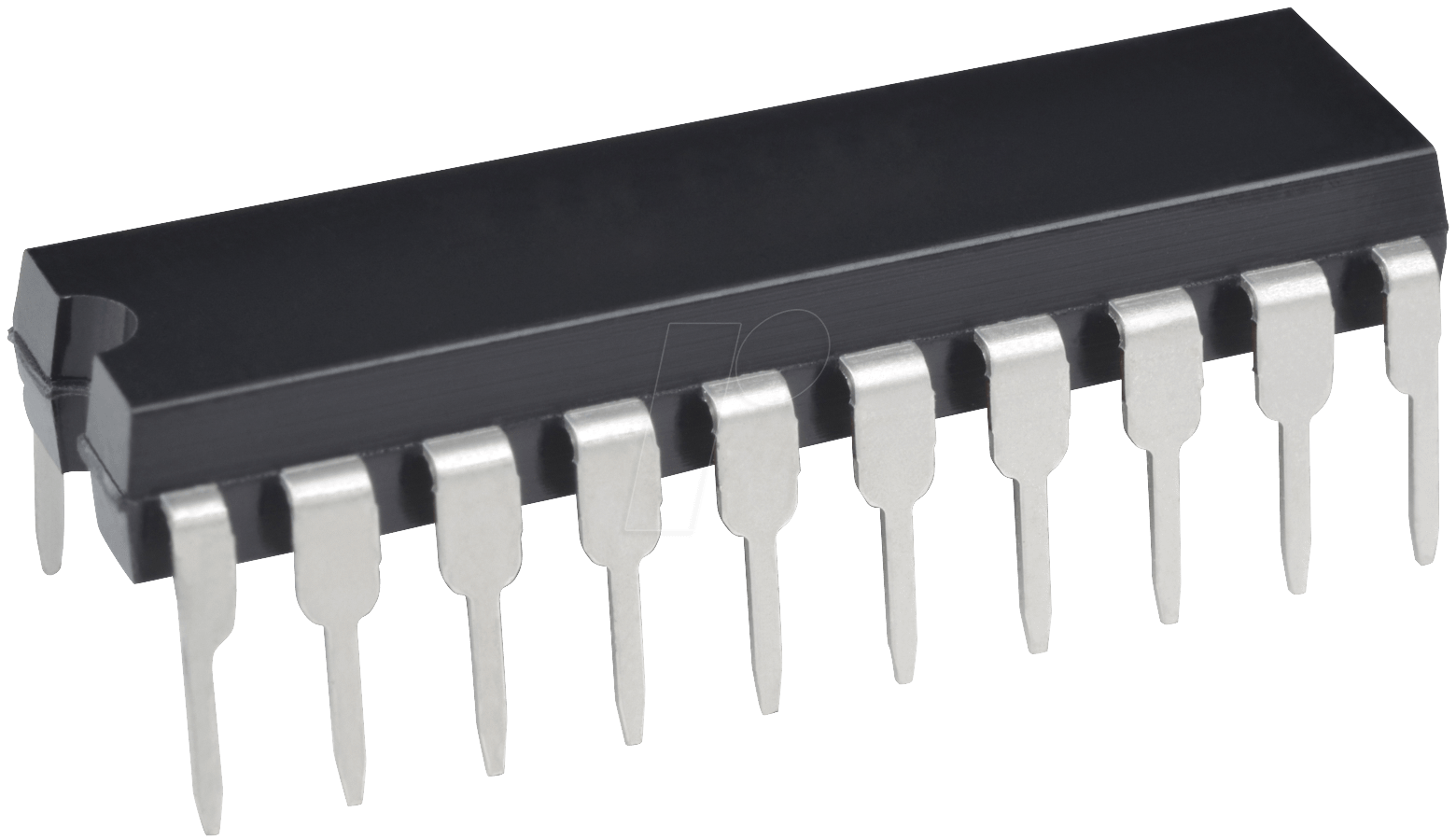

Im DIL-20 Gehäuse ist der Baustein ideal für den Einsatz auf Prototypenplatinen oder für die Montage in Standard-Sockeln geeignet. Dies erleichtert das Testen und die Iteration während des Entwicklungsprozesses erheblich. Die klare Pinbelegung und die gute Lötbarkeit stellen sicher, dass der Baustein auch bei der finalen Produktion leicht integriert werden kann. Die Robustheit des Gehäuses schützt die empfindliche Elektronik vor mechanischer Beanspruchung.

Die Anwendungsbereiche sind vielfältig: Von der Anbindung von Speichern wie EPROMs oder SRAMs an einen Mikrocontroller, über die Steuerung von LCD-Displays mit paralleler Schnittstelle bis hin zur Erweiterung von Kommunikationsschnittstellen in industriellen Steuerungen. Überall dort, wo Daten parallel übertragen und flexibel adressiert werden müssen, spielt der 74HCT245 seine Stärken aus.

FAQ – Häufig gestellte Fragen zu 74HCT 245 – Octal BUS Puffer, 3-State, 4,5 … 5,5 V, DIL-20

Was genau bedeutet 3-State bei diesem Bauteil?

Die 3-State-Funktion bedeutet, dass der Ausgang eines Kanals nicht nur einen aktiven HIGH- oder LOW-Pegel ausgeben kann, sondern auch in einen hochohmigen Zustand versetzt werden kann. In diesem Zustand verhält sich der Ausgang wie eine offene Leitung, die den BUS nicht mehr aktiv beeinflusst. Dies ist entscheidend für den Betrieb von Mehrfachzugriffsbussystemen, um Kollisionen zu vermeiden.

Ist der 74HCT 245 mit 3,3V Logik kompatibel?

Der offizielle Betriebsspannungsbereich liegt zwischen 4,5V und 5,5V. Obwohl er mit vielen 5V-Systemen nahtlos zusammenarbeitet, ist eine direkte Ansteuerung mit 3,3V Logik nicht garantiert und kann zu Fehlfunktionen führen. Für die Interaktion mit 3,3V Systemen werden in der Regel Level-Shifter benötigt.

Welchen Vorteil bietet die HCT-Technologie gegenüber reiner CMOS- oder TTL-Logik?

Die HCT-Technologie kombiniert die Vorteile beider Welten: Sie bietet die schnellen Schaltzeiten und die Kompatibilität mit TTL-Pegeln der TTL-Familie, während sie gleichzeitig den geringeren Stromverbrauch und die verbesserte Rauschimmunität der CMOS-Familie beibehält. Dies macht sie zu einer sehr effizienten und vielseitigen Wahl.

Wie viele Datenleitungen kann dieser Puffer gleichzeitig steuern?

Der Name „Octal“ im Produkttitel weist darauf hin, dass der Baustein acht unabhängige Kanäle besitzt. Jeder dieser acht Kanäle kann eine einzelne Datenleitung für die bidirektionale Übertragung steuern.

Kann der 74HCT 245 zur Signalaufbereitung (Signal Conditioning) verwendet werden?

Primär ist der 74HCT 245 als BUS Puffer und Transceiver konzipiert, nicht als aktives Signalaufbereitungselement für die Formung von Signalflanken. Er bietet jedoch eine verbesserte Signalintegrität im Vergleich zu einer direkten Verbindung aufgrund seiner definierten Ausgangsimpedanz und seines geringen Rauschens, was indirekt zur Qualität des übertragenen Signals beiträgt.

Ist das DIL-20 Gehäuse für Automatisierungslötprozesse geeignet?

Das DIL-20 Gehäuse ist in erster Linie für manuelle Lötprozesse, durchsteckmontage und den Einsatz auf Breadboards konzipiert. Für hochentwickelte automatische Bestückungslinien, die ausschließlich Oberflächenmontagetechnik (SMT) verwenden, sind in der Regel Bauteile in anderen Gehäuseformen wie SOIC oder TSSOP besser geeignet.

Wie wird die Richtung der Datenübertragung gesteuert?

Die Richtung der Datenübertragung wird durch ein separates Steuersignal (Direction Control) bestimmt. Wenn dieses Signal auf einem bestimmten Pegel ist, fließen die Daten von den „A“-Pins zu den „B“-Pins, und wenn das Signal umgekehrt ist, fließen die Daten von den „B“-Pins zu den „A“-Pins.
