74HCT 240 – Der Octal Inverter für präzise Signalwandlung in Ihrer Elektronik
Sie benötigen eine zuverlässige und leistungsstarke Lösung für die Invertierung digitaler Signale in komplexen elektronischen Schaltungen? Der 74HCT 240 Octal Inverter mit seiner Spannungsreichweite von 4,5 bis 5,5 V und dem klassischen DIL-20 Gehäuse ist die ideale Wahl für Ingenieure, Entwickler und versierte Hobbyisten, die Wert auf Präzision, Kompatibilität und Robustheit legen. Dieses Bauteil adressiert die Herausforderung, Signale bidirektional zu invertieren, und bietet eine überlegene Alternative zu weniger spezialisierten oder älteren Technologien durch seine optimierte HCT-Logik und hohe Performance.
Überlegene Leistung und Zuverlässigkeit des 74HCT 240
Der 74HCT 240 zeichnet sich durch seine fortschrittliche High-speed CMOS Technology (HCT) aus, die eine hervorragende Balance zwischen der hohen Geschwindigkeit von TTL-Logik und der geringen Leistungsaufnahme von CMOS-Logik bietet. Im Gegensatz zu einfachen Inverter-Chips, die oft nur eine Funktion erfüllen, bietet der 74HCT 240 acht unabhängige Inverter-Kanäle in einem einzigen Gehäuse. Dies reduziert die Anzahl benötigter Bauteile, spart Platz auf der Platine und vereinfacht das Schaltungsdesign erheblich. Die bidirektionale Treiberfähigkeit mit drei Zuständen ermöglicht eine flexible Ansteuerung von Datenbussen, was ihn für Schnittstellen und Multiplexer-Anwendungen prädestiniert.
Schlüsselvorteile auf einen Blick
- Effiziente Signalinvertierung: Acht Kanäle zur präzisen Umkehrung von digitalen Signalen.
- Breiter Spannungsbereich: Funktioniert zuverlässig mit 4,5 V bis 5,5 V, was die Kompatibilität mit vielen gängigen Systemen sicherstellt.
- Hohe Geschwindigkeit: Die HCT-Logik ermöglicht schnelle Schaltzeiten, essentiell für Hochleistungsanwendungen.
- Bidirektionale Bus-Treiber: Ideal für die Ansteuerung und Entkopplung von Datenbussen.
- Geringe Leistungsaufnahme: Nutzt die Vorteile der CMOS-Technologie für energieeffiziente Designs.
- Robustes DIL-20 Gehäuse: Ermöglicht einfache Montage und zuverlässige Verbindungen durch Standard-Lochrasterplatinen.
- Reduzierte Komplexität: Integriert acht Inverter, was die Anzahl der benötigten Komponenten und den Schaltungsaufwand minimiert.
Technische Spezifikationen und Anwendungsbereiche
Der 74HCT 240 ist ein essentieller Baustein in einer Vielzahl von digitalen Schaltungen. Seine primäre Funktion ist die Invertierung von Logikpegeln, was bedeutet, dass ein HIGH-Signal in ein LOW-Signal und umgekehrt umgewandelt wird. Dies ist entscheidend für die Implementierung von Logikgattern, die Realisierung von Zustandsmaschinen und die Signalaufbereitung in Prozessoren oder Mikrocontrollern. Die integrierten bidirektionalen Puffer mit drei Zuständen sind besonders wertvoll, wenn es darum geht, mehrere Geräte an einen gemeinsamen Bus anzuschließen. Sie ermöglichen es, einzelne Geräte zu aktivieren oder zu deaktivieren und somit Kollisionen auf dem Bus zu verhindern. Dies ist unverzichtbar in Mikroprozessor-basierten Systemen, Speicherinterfaces und Datenerfassungsgeräten.
Detaillierte Produktdaten
| Merkmal | Beschreibung |
|---|---|
| Bausteintyp | Octal Inverter / Bidirectional Buffer with 3-state output |
| Logikfamilie | High-speed CMOS Technology (HCT) |
| Anzahl der Kanäle | 8 |
| Betriebsspannung (VCC) | 4,5 V bis 5,5 V |
| Ausgangsstrom (pro Kanal) | Typischerweise ±25 mA (abhängig vom spezifischen Datenblatt des Herstellers) |
| Schaltgeschwindigkeit | Optimiert für schnelle digitale Signalverarbeitung, typische Propagation Delay im niedrigen Nanosekundenbereich. |

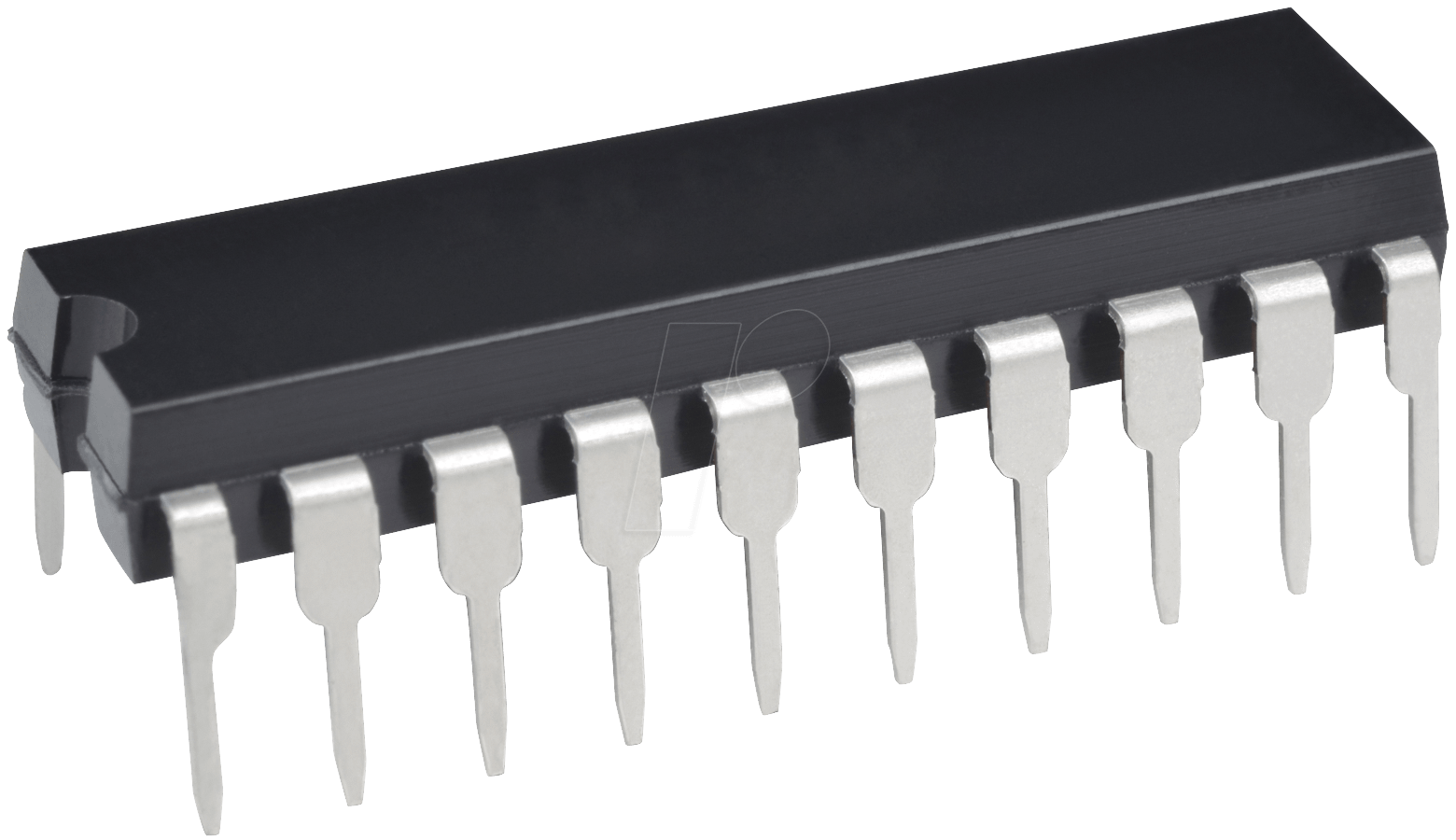

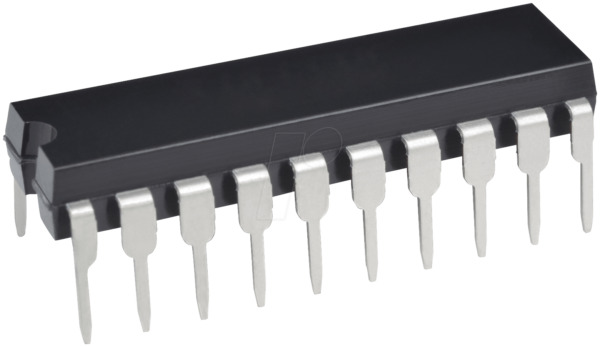

| Gehäusetyp | DIL-20 (Dual In-line Package, 20 Pins) |
| Temperaturbereich | Industrieller Bereich (oft -40°C bis +85°C oder -55°C bis +125°C, je nach spezifischer Variante) |
| Einsatzgebiete | Datenbus-Treiber, Signalaufbereitung, Logikschaltungen, Mikrocontroller-Interfaces, Schnittstellentreiber. |
Flexibilität durch Drei-Zustands-Ausgänge
Die herausragende Eigenschaft des 74HCT 240 sind seine drei Zustandsausgänge. Jeder der acht Inverter-Kanäle verfügt über einen Ausgang, der nicht nur HIGH oder LOW sein kann, sondern auch einen hochohmigen Zustand (High Impedance) annehmen kann. Dieser dritte Zustand ist entscheidend, wenn mehrere Komponenten an einen gemeinsamen Datenbus angeschlossen sind. Durch die gezielte Ansteuerung der Enable-Signale kann nur ein Gerät gleichzeitig auf den Bus schreiben, während alle anderen Geräte im hochohmigen Zustand verharren. Dies verhindert Datenkollisionen und ermöglicht eine effiziente Kommunikation zwischen verschiedenen Komponenten in einem System. Diese Fähigkeit ist fundamental für moderne digitale Architekturen, bei denen die effiziente Nutzung von Ressourcen oberste Priorität hat.
Die HCT-Technologie: Die Brücke zwischen TTL und CMOS
Die High-speed CMOS Technology (HCT) ist eine Weiterentwicklung der Standard-CMOS-Logik und TTL-Logik. Sie kombiniert die schnellen Schaltzeiten und die hohe Stromtreiberfähigkeit von TTL mit der geringen statischen Leistungsaufnahme von CMOS. Der 74HCT 240 profitiert von dieser Technologie, indem er schnelle digitale Operationen ermöglicht, ohne dabei den Energieverbrauch übermäßig zu erhöhen. Dies macht ihn ideal für batteriebetriebene Geräte oder Systeme, bei denen Energieeffizienz eine wichtige Rolle spielt. Die Kompatibilität mit TTL-Pegeln erleichtert zudem die Integration in bestehende Systeme, die noch mit älteren TTL-Bausteinen arbeiten.
Anwendungsbeispiele und Implementierung
Der 74HCT 240 findet breite Anwendung in:
- Speicherinterfaces: Zur Ansteuerung von Adress- und Datenbussen von RAM- und ROM-Modulen.
- Mikroprozessor-Systeme: Als Bus-Treiber für die Kommunikation mit Peripheriegeräten und Speicher.
- Digitale Signalverarbeitung (DSP): Zur Invertierung und Aufbereitung von digitalen Signalen in komplexen Algorithmen.
- Kommunikationssysteme: Für die Signalwandlung und Ansteuerung von Schnittstellen wie UART oder SPI.
- Industrielle Steuerungen: In robusten Umgebungen, wo zuverlässige Signalverarbeitung erforderlich ist.
- Entwicklung und Prototyping: Als vielseitiger Baustein für die Erstellung neuer Schaltungen und Systeme.
Die einfache Anbindung über das DIL-20 Gehäuse erlaubt eine unkomplizierte Integration in Prototypen, Testaufbauten oder auch in Serienproduktionen, die auf Platinen mit Durchkontaktierung setzen. Die Pinbelegung ist standardisiert und die Ansteuerung der Enable-Eingänge erfolgt über separate Steuerleitungen, was eine präzise Kontrolle über den Zustand der einzelnen Bus-Treiber ermöglicht.
FAQ – Häufig gestellte Fragen zu 74HCT 240 – Inverter, Octal, 4,5 … 5,5 V, DIL-20
Was ist die Hauptfunktion eines Octal Inverters?
Ein Octal Inverter wie der 74HCT 240 verfügt über acht unabhängige Kanäle, die jeweils ein digitales Eingangssignal invertieren. Das bedeutet, ein logisches HIGH-Signal am Eingang wird zu einem logischen LOW-Signal am Ausgang und umgekehrt. Dies ist eine grundlegende Operation in der digitalen Logik zur Steuerung von Signalzuständen.
Welchen Vorteil bieten die drei Zustände (3-state) des 74HCT 240?
Die drei Zustände (HIGH, LOW und hochohmig/High Impedance) erlauben es, den Ausgang des Inverters temporär vom Bus zu entkoppeln. Dies ist entscheidend für die Ansteuerung von Datenbussen, bei denen mehrere Geräte gleichzeitig verbunden sind. Es verhindert Kollisionen und ermöglicht es, gezielt ein Gerät zu aktivieren, um Daten zu senden oder zu empfangen.
Ist der 74HCT 240 mit TTL-Logik kompatibel?
Ja, die HCT-Logikfamilie (High-speed CMOS Technology) wurde entwickelt, um mit den Pegeln der TTL-Logik kompatibel zu sein. Dies erleichtert die Integration des 74HCT 240 in bestehende Schaltungen, die TTL-Bausteine verwenden, ohne dass zusätzliche Pegelwandler erforderlich sind.
Welchen Spannungsbereich unterstützt der 74HCT 240?
Der 74HCT 240 ist für einen Betriebsspannungsbereich von 4,5 Volt bis 5,5 Volt ausgelegt. Diese Spannungsreichweite deckt die typischen Anforderungen vieler digitaler Systeme und Mikrocontroller ab.
Für welche Arten von Projekten eignet sich der 74HCT 240 am besten?
Der Baustein eignet sich hervorragend für Projekte, die eine zuverlässige Signalinvertierung und flexible Bussteuerung erfordern. Dazu gehören Mikrocontroller-basierte Systeme, Datenerfassungsgeräte, Speicherinterfaces, Kommunikationsschaltungen und generell alle digitalen Schaltungen, bei denen mehrere Komponenten über einen Bus kommunizieren.
Ist das DIL-20 Gehäuse für Prototypen geeignet?
Ja, das DIL-20 (Dual In-line Package mit 20 Pins) ist ein Standardgehäuse, das sich hervorragend für das Prototyping auf Lochrasterplatinen oder Breadboards eignet. Es ermöglicht eine einfache manuelle Bestückung und Verdrahtung.
Was bedeutet „Octal“ im Produktnamen?
„Octal“ bezieht sich auf die Anzahl der Kanäle oder Funktionen, die der Baustein bietet. In diesem Fall bedeutet „Octal Inverter“, dass der Chip acht unabhängige Inverter-Schaltungen enthält.
