74HCT 125: Präzision und Zuverlässigkeit für Ihre digitalen Schaltungen
Das 74HCT 125 Vierfach-Bus-Puffergate mit 3-Status-Ausgängen ist die ideale Lösung für Entwickler und Ingenieure, die eine robuste und zuverlässige Anbindung von Datenbussen in digitalen Systemen benötigen. Wenn Sie mit Schnittstellen arbeiten, bei denen mehrere Geräte auf einen gemeinsamen Bus zugreifen, oder wenn Sie die Signalintegrität aufrecht erhalten müssen, ist dieses Puffergate unerlässlich. Es schützt Ihre empfindlichen Mikrocontroller und Logikschaltungen vor Überlastung und ermöglicht eine saubere Trennung von aktiven und inaktiven Bussegmenten.
Warum das 74HCT 125 die überlegene Wahl ist
Standardlösungen bieten oft nur einfache Pegelwandlung oder Basispufferung. Das 74HCT 125 geht jedoch weit darüber hinaus. Seine 3-Status-Ausgänge (High, Low und High-Impedanz) sind entscheidend für komplexe Bussysteme, in denen Geräte wahlweise senden oder empfangen müssen, ohne sich gegenseitig zu stören. Im Gegensatz zu herkömmlichen Puffern, die bei Deaktivierung keine klare Trennung bieten, ermöglicht der High-Impedanz-Zustand des 74HCT 125, dass der Bus von anderen Geräten unbeeinflusst genutzt werden kann. Dies minimiert Signalreflexionen und Übersprechen, was zu einer verbesserten Systemleistung und erhöhter Stabilität führt. Die HCT-Technologie gewährleistet zudem eine kompatible Schnittstelle zu TTL-Systemen bei gleichzeitiger Nutzung der Vorteile der CMOS-Technologie wie geringer Leistungsaufnahme im Ruhezustand.
Leistungsstarke Funktionen und Vorteile
- Vier unabhängige Pufferkanäle: Ermöglicht die gleichzeitige Pufferung von bis zu vier separaten Signalen oder Datenleitungen.
- 3-Status-Ausgänge: Bietet volle Kontrolle über den Buszustand mit aktiven HIGH- und LOW-Ausgängen sowie einem hochohmigen Zustand zur Trennung von Leitungen.
- Breiter Betriebsspannungsbereich: Mit 4,5 V bis 5,5 V ist es perfekt für die meisten gängigen digitalen Logiksysteme geeignet.
- Hohe Stromtreiberfähigkeit: Kann die notwendigen Ströme liefern, um Busleitungen effektiv anzusteuern und zu belasten, ohne die Signalqualität zu beeinträchtigen.
- Geringe Leistungsaufnahme: Dank der CMOS-Technologie verbraucht das Bauteil im Ruhezustand nur minimale Energie, was es ideal für energieeffiziente Designs macht.
- Schnelle Schaltzeiten: Gewährleistet eine schnelle Datenübertragung und geringe Signalverzögerungen, was für Hochgeschwindigkeitsanwendungen unerlässlich ist.
- Robuste Gehäusetechnologie: Der DIL- (Dual In-line) Sockel ermöglicht eine einfache Montage und Lötbarkeit auf Standard-Platinenlayouts.
- Klar definierte Logikpegel: Die HCT-Serie (High-speed CMOS TTL-compatible) sorgt für eine nahtlose Integration in bestehende TTL-basierte Systeme.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Bauteil-Typ | Vierfach-Bus-Puffergate |
| Logikfamilie | 74HCT Serie (CMOS, TTL-kompatibel) |
| Anzahl der Puffer | 4 |
| Ausgangstypen | 3-Status (High, Low, High-Impedanz) |
| Betriebsspannung (VCC) | 4,5 V bis 5,5 V |
| Eingangs-/Ausgangsschwellen (typisch) | Kompatibel mit TTL-Pegeln (V_IH ≥ 2,0V, V_IL ≤ 0,8V) |
| Maximale Ausgangsstromstärke (Quelle/Senke) | Typischerweise ±25 mA (abhängig von Spannung und Temperatur) |
| Schaltgeschwindigkeit (typisch) | Wenige Nanosekunden (abhängig von Last und Spannung) |

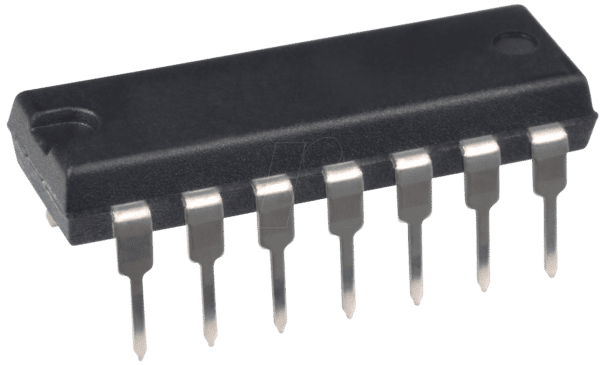

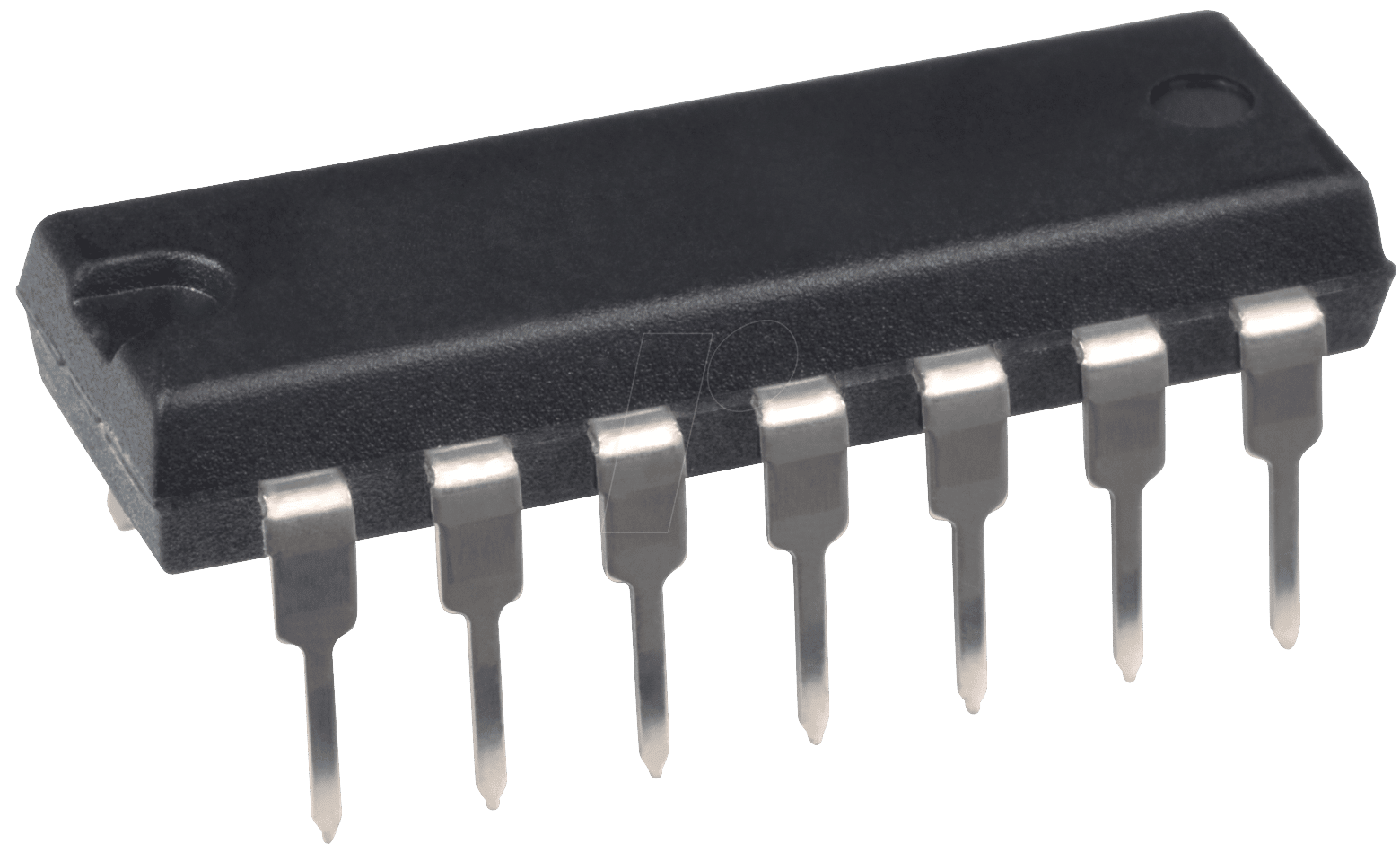

| Gehäuseform | DIL (Dual In-line) |
| Betriebstemperaturbereich | 0 °C bis +70 °C (Standard-Industrieversion) |
| Anwendungsgebiet | Datenbus-Pufferung, Schnittstellenkontrolle, Logik-Level-Konvertierung |
Anwendungsgebiete und Einsatzszenarien
Das 74HCT 125 ist ein unverzichtbares Bauteil in einer Vielzahl von elektronischen Projekten und kommerziellen Geräten. Seine Fähigkeit, Datenbusse zu puffern und zu isolieren, macht es ideal für:
- Mikrocontroller-Interfaces: Schutz von Mikrocontrollern bei der Anbindung an Peripheriegeräte oder externe Speicher.
- Kommunikationssysteme: Pufferung von Datenströmen in seriellen und parallelen Kommunikationsschnittstellen.
- Speicheranbindungen: Saubere Anbindung von RAM, ROM oder Flash-Speichern, bei denen mehrere Adress- oder Datenleitungen gesteuert werden müssen.
- Multiplexer- und Demultiplexer-Schaltungen: Als Treiber für die Ausgänge von Multiplexern oder als Eingangspuffer für Demultiplexer.
- Erweiterungskarten und Adapter: Zur Bereitstellung robuster Schnittstellen für Erweiterungssteckplätze.
- Automatisierungstechnik: In Steuerungs- und Regelungssystemen, wo Signalintegrität und Zuverlässigkeit kritisch sind.
- Embedded Systems: Universell einsetzbar in Embedded-Systemen, die eine präzise digitale Logik erfordern.
Die 3-Status-Ausgänge sind hierbei besonders wertvoll, da sie eine feingranulare Kontrolle über die Busaktivität ermöglichen. Dies ist entscheidend, um Kollisionen zu vermeiden und sicherzustellen, dass nur ein Gerät zu einem bestimmten Zeitpunkt auf den Bus schreibt. Die Kompatibilität mit TTL-Systemen erleichtert zudem die Migration und Integration in bestehende, weit verbreitete Designs.
Die Vorteile der 3-Status-Technologie
Die 3-Status-Ausgänge, auch Tri-State-Ausgänge genannt, sind das Herzstück der Funktionalität des 74HCT 125. Sie bieten drei definierte Zustände:
- Logisch HIGH: Der Ausgang liefert ein hohes Spannungsniveau, was einem logischen ‚1‘ entspricht.
- Logisch LOW: Der Ausgang liefert ein niedriges Spannungsniveau, was einem logischen ‚0‘ entspricht.
- Hochimpedanz (High-Z): In diesem Zustand ist der Ausgang elektrisch von der Leitung getrennt. Er verhält sich nahezu wie ein offener Stromkreis und zieht oder liefert keinen Strom. Dies ist der Schlüssel zur Vermeidung von Kurzschlüssen und Störungen auf dem Bus, wenn das Bauteil nicht aktiv ist.
Durch die gezielte Ansteuerung des Enable-Signals (oft über ein separates Eingangssignal des Bauteils) kann der 74HCT 125 so konfiguriert werden, dass er entweder Daten auf den Bus legt (HIGH oder LOW) oder den Bus für andere Geräte freigibt (High-Z). Diese Flexibilität ist unerlässlich für Systeme mit mehreren Kommunikationspartnern auf einem gemeinsamen Bus, wie z.B. bei der Anbindung von Speicherchips oder bei der Implementierung von parallelen Datenbussen.
Semantische Vertiefung: HCT-Logik und Signalintegrität
Die 74HCT-Serie von Logikgattern basiert auf CMOS-Technologie, bietet aber eine TTL-kompatible Eingangsschwelle. Dies bedeutet, dass ein HCT-Bausteil die Ausgangssignale von TTL-Logikbausteinen korrekt verarbeiten kann, während seine eigenen Ausgänge in der Regel ein stärkeres Signal liefern und eine geringere Leistungsaufnahme aufweisen als reine TTL-Bausteine. Die Bezeichnung „HCT“ steht für High-speed CMOS TTL-compatible. Diese Eigenschaft ist besonders wichtig in gemischten Systemen oder bei der Nachrüstung von älterer TTL-Hardware mit modernen CMOS-Komponenten. Die sorgfältige Auswahl von Puffern wie dem 74HCT 125 trägt maßgeblich zur Signalintegrität bei. Eine schlechte Signalintegrität kann zu Fehlern durch Rauschen, Übersprechen zwischen Leitungen oder Signalreflexionen führen. Die Fähigkeit des 74HCT 125, den Bus im Hochimpedanzmodus zu verlassen, minimiert diese Effekte, indem es die elektrische Last auf dem Bus reduziert, wenn das Bauteil nicht aktiv ist. Dies gewährleistet, dass die Signale klar und unverfälscht an ihre Zielschaltungen gelangen.
FAQ – Häufig gestellte Fragen zu 74HCT 125 – Vierfach-Bus-Puffergate, 3-Status-Ausgängen, 4,5 … 5,5 V, DIL-
F: Was ist der Hauptvorteil der 3-Status-Ausgänge des 74HCT 125?
A: Die 3-Status-Ausgänge ermöglichen es, den Ausgang entweder auf logisch HIGH, logisch LOW zu setzen oder ihn in einen hochohmigen Zustand zu versetzen. Dieser hochohmige Zustand trennt das Bauteil elektrisch vom Bus, was entscheidend ist, um Signalübersprechen, Kurzschlüsse und Kollisionen in Bussystemen mit mehreren Geräten zu vermeiden.
F: Ist das 74HCT 125 mit TTL-Logik kompatibel?
A: Ja, die HCT-Serie ist speziell dafür konzipiert, TTL-kompatible Eingangsschwellen zu haben. Das bedeutet, dass die Eingänge des 74HCT 125 die Ausgangssignale von Standard-TTL-Bausteinen korrekt interpretieren können.
F: Welche maximale Datenrate kann ich mit diesem Puffergate erwarten?
A: Die genaue Datenrate hängt von vielen Faktoren ab, einschließlich der angetriebenen Lastkapazität, der Versorgungsspannung und der Umgebungstemperatur. Die 74HCT-Serie bietet jedoch schnelle Schaltzeiten im Bereich von wenigen Nanosekunden, was sie für Hochgeschwindigkeitsanwendungen geeignet macht.
F: Kann ich mehrere 74HCT 125 auf demselben Bus verwenden?
A: Absolut. Das ist genau der Hauptanwendungsfall. Durch die 3-Status-Ausgänge können mehrere 74HCT 125 Bausteine (oder andere Bus-Geräte) denselben Bus teilen. Nur das Bauteil, das gerade aktiv auf den Bus schreibt, wird nicht im Hochimpedanzmodus sein, während alle anderen im Hochimpedanzmodus sind.
F: Wie wird der 3-Status-Ausgang gesteuert?
A: Jeder der vier Pufferkanäle des 74HCT 125 verfügt über ein separates Enable-Signal (oft als G bezeichnet). Wenn das Enable-Signal aktiv ist, ist der Ausgang normal funktionsfähig (HIGH oder LOW). Wenn das Enable-Signal inaktiv ist, geht der Ausgang in den hochohmigen Zustand.
F: Welche Art von Anwendungen sind am besten für das 74HCT 125 geeignet?
A: Das Bauteil eignet sich hervorragend für alle Anwendungen, bei denen Datenbusse gepuffert oder isoliert werden müssen. Dazu gehören Schnittstellen zu Mikrocontrollern, Speicheranbindungen, parallele Datenübertragungen und jegliche Schaltung, die eine klare Trennung zwischen aktiven und inaktiven Bussegmenten erfordert.
F: Muss ich einen Widerstand zwischen dem Ausgang des 74HCT 125 und dem Bus legen?
A: Im Allgemeinen ist bei der korrekten Auslegung des Bussystems und unter Berücksichtigung der Spezifikationen des 74HCT 125 kein zusätzlicher Abschlusswiderstand für die Pufferung selbst erforderlich. Terminierungswiderstände können jedoch an den Enden langer Busleitungen notwendig sein, um Signalreflexionen zu minimieren, dies ist aber eine systemweite Betrachtung und nicht spezifisch für den Puffer.
