Der 74HC 688 – Präzise Vergleiche für Ihre Schaltungstechnik
Wenn Sie in der anspruchsvollen Welt der digitalen Schaltungstechnik auf höchste Präzision und Zuverlässigkeit angewiesen sind, steht Ihnen der 74HC 688 Equality Comparator als unverzichtbares Werkzeug zur Seite. Dieses hochintegrierte Bauteil ermöglicht den direkten Vergleich von zwei 8-Bit-Datenwörtern und gibt ein Signal aus, wenn diese identisch sind. Ideal für Entwickler, Ingenieure und Hobbyisten, die komplexe Logikschaltungen entwerfen und Fehlerquellen minimieren möchten.
Warum der 74HC 688 die überlegene Wahl ist
Der 74HC 688 übertrifft Standardlösungen durch seine spezifische Funktionalität als dedizierter Equality Comparator. Während universelle Logikgatter eine Kombination von Bausteinen erfordern könnten, um die gleiche Vergleichslogik zu realisieren, bietet der 74HC 688 diese Funktion in einem einzigen, optimierten Chip. Dies reduziert die Bauteilanzahl, vereinfacht das Schaltungsdesign, spart Platz auf der Platine und senkt potenziell Fehlerquellen durch weniger Verbindungen.
Anwendungsgebiete des 74HC 688
Die Einsatzmöglichkeiten des 74HC 688 sind vielfältig und erstrecken sich über zahlreiche Bereiche der digitalen Elektronik:
- Datenintegritätsprüfung: In Speichersystemen oder Datenübertragungsleitungen zur Sicherstellung, dass übertragene Daten korrekt empfangen wurden.
- Adressdekodierung: Zur Identifizierung spezifischer Speicheradressen oder Peripheriegeräte in komplexen Mikroprozessorsystemen.
- Zustandsüberwachung: In Steuerungssystemen zur Erkennung vordefinierter Zustände durch den Vergleich von Messwerten oder Statusflags.
- Protokollverarbeitung: Zum Abgleich von Datenpaketen in Kommunikationsschnittstellen, um sicherzustellen, dass die empfangenen und gesendeten Informationen übereinstimmen.
- Fehlererkennung und -korrektur: Als Teil von Algorithmen, die darauf abzielen, unerwartete Abweichungen in digitalen Datenströmen zu erkennen.
- Testbenches und Debugging: Zur Simplifizierung des Vergleichs von erwarteten und tatsächlichen Ergebnissen bei der Entwicklung und Fehlersuche von digitalen Schaltungen.
Technische Spezifikationen und Vorteile
Der 74HC 688 Equality Comparator zeichnet sich durch seine Leistung und Flexibilität aus:
- 8-Bit Vergleich: Vergleicht direkt zwei 8-Bit-Binärwörter (A0-A7 und B0-B7).

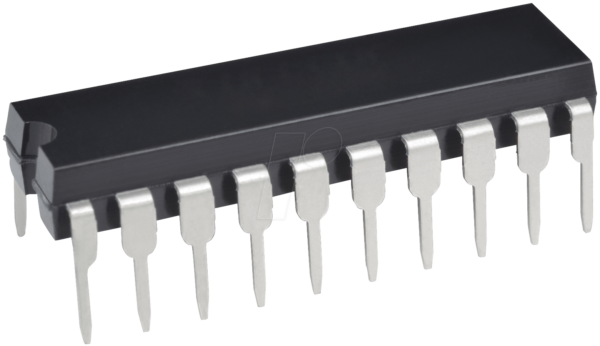

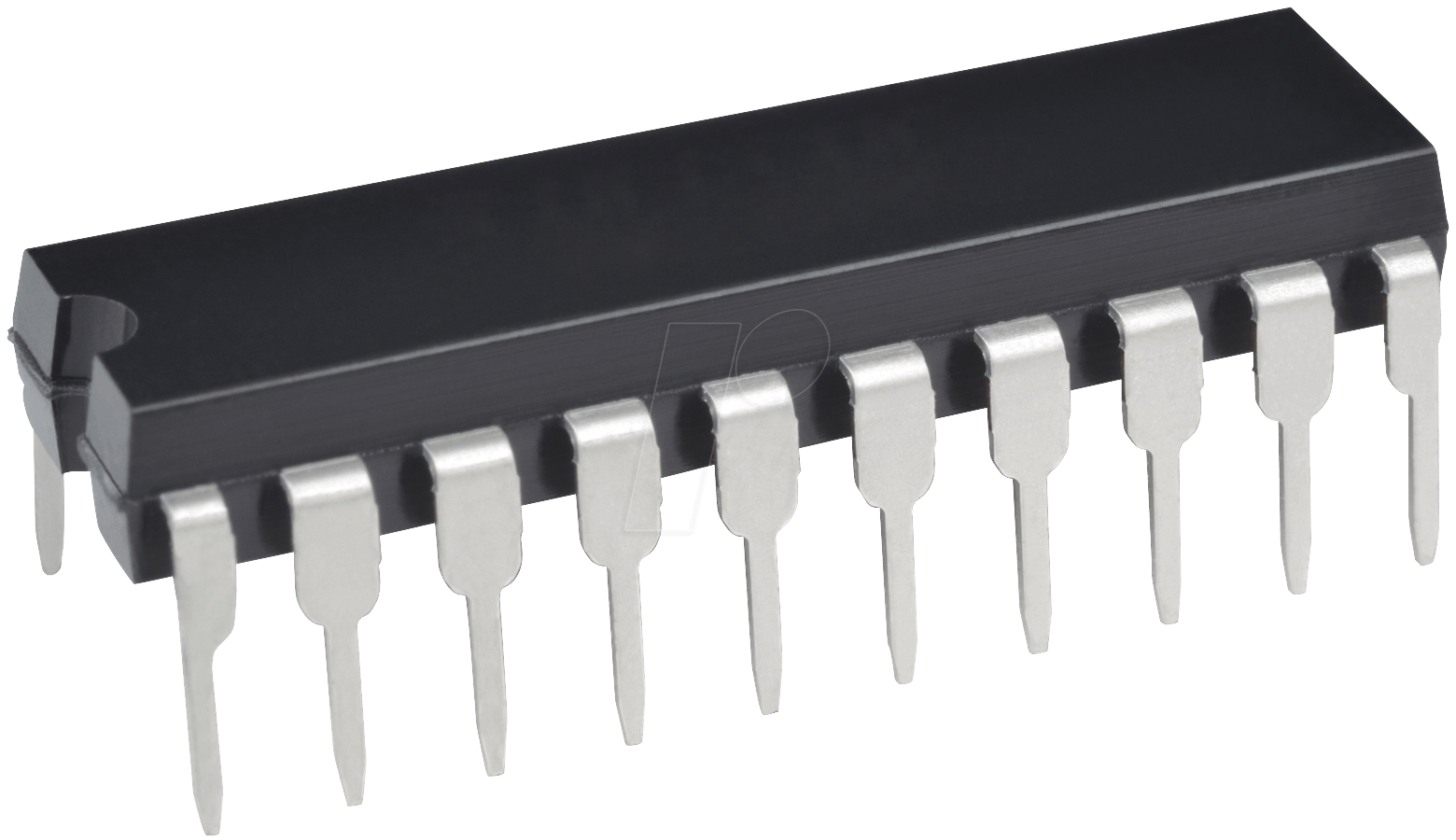

- Kompakte Bauform: Der DIL-20 (Dual Inline Package) Sockel ermöglicht eine einfache Montage und gute Handhabung auf Breadboards oder durchobleitete Leiterplatten.
- Breiter Betriebsspannungsbereich: Funktioniert zuverlässig im Bereich von 2 bis 6 Volt, was ihn kompatibel mit einer Vielzahl von Logikfamilien macht, einschließlich TTL- und CMOS-Systemen.
- Schnelle Schaltzeiten: Bietet schnelle Reaktionszeiten für Echtzeitanwendungen, wo Latenz kritisch ist.
- Niedriger Stromverbrauch: Typisch für die HC-Familie, was ihn für batteriebetriebene Geräte attraktiv macht.
- Output-Signal bei Gleichheit: Der Ausgang (Z=Σ) zeigt logisch-hoch an, wenn alle Bitpaare der beiden Eingangs-Datenwörter identisch sind.
- Enable-Eingang: Ein optionaler Enable-Eingang (G) erlaubt das Deaktivieren des Comparators, wodurch der Ausgang in einen hochimpedanten Zustand versetzt wird, was für Bussysteme nützlich ist.
Einsatzmöglichkeiten und Design-Überlegungen
Bei der Integration des 74HC 688 in Ihre Schaltungsdesigns sind einige Aspekte zu beachten, die seine Effektivität weiter erhöhen. Die parallele Natur des 8-Bit-Vergleichs ermöglicht eine gleichzeitige Auswertung aller Bitpaare. Der Output (Z=Σ) ist nur dann HIGH, wenn jedes A-Bit seinem entsprechenden B-Bit entspricht (A0=B0, A1=B1, …, A7=B7). Dies unterscheidet ihn grundlegend von sequenziellen Vergleichsverfahren, die mehr Zeit und zusätzliche Logik benötigen würden.
Der optionale Enable-Eingang (G) ist besonders wertvoll in Systemen, in denen mehrere Komponenten auf dieselbe Datenleitung zugreifen. Durch die Steuerung dieses Eingangs kann der 74HC 688 selektiv aktiviert oder deaktiviert werden, was die Flexibilität Ihres Designs signifikant erhöht und Kollisionen auf Datenbussen verhindert. Achten Sie bei der Anbindung auf saubere Signalpfade, um Rauschen und Übersprechen zu minimieren, insbesondere bei höheren Taktfrequenzen.
Produkteigenschaften im Überblick
| Eigenschaft | Detail |
|---|---|
| Typ | Equality Comparator, 8-Bit |
| Logikfamilie | High-Performance CMOS (HC) |
| Betriebsspannung | 2 V bis 6 V |
| Anzahl Eingänge | 2 x 8-Bit Daten (A0-A7, B0-B7) + Enable (G) |
| Anzahl Ausgänge | 1 x Ergebnis (Z=Σ) |
| Gehäuseform | DIL-20 (Dual Inline Package) |
| Reaktionszeit | Typisch wenige Nanosekunden (abhängig von Betriebsspannung und Last) |
| Stromverbrauch | Gering, optimiert für CMOS-Technologie |
Erweiterte Einsatzszenarien und Vorteile
Die Anwendung des 74HC 688 erstreckt sich weit über einfache Vergleiche hinaus. In komplexen Steuerungsalgorithmen kann er beispielsweise dazu dienen, den aktuellen Zustand eines Systems mit einem Sollzustand abzugleichen. Wenn alle relevanten Parameter des Ist-Zustands mit den Zielwerten übereinstimmen, gibt der 74HC 688 ein klares Signal, das weitere Aktionen auslösen kann. Dies vereinfacht die Logik für Zustandsautomaten und Entscheidungsprozesse erheblich.
In Systemen, die mit älteren TTL-Schaltungen interagieren, bietet der breite Betriebsspannungsbereich des 74HC 688 eine hohe Kompatibilität. Er kann nahtlos in Hybrid-Designs integriert werden, wo sowohl CMOS- als auch TTL-Bausteine zum Einsatz kommen. Dies reduziert die Notwendigkeit von Pegelwandlern und vereinfacht das Schaltungsdesign.
Die hohe Dichte der integrierten Vergleichsschaltkreise im 74HC 688, im Vergleich zu einer diskreten Implementierung, bedeutet auch eine verbesserte Rauschunterdrückung und eine höhere Signalintegrität. Weniger externe Verbindungen auf der Platine reduzieren die Anfälligkeit für externe Störungen. Die präzise Fertigung nach modernen Halbleiterstandards gewährleistet eine konsistente Leistung über viele Betriebszyklen hinweg.
Für Entwickler, die Wert auf Effizienz und Zuverlässigkeit legen, ist die Wahl eines dedizierten Comparators wie dem 74HC 688 eine strategische Entscheidung. Sie optimiert nicht nur die Leistung, sondern auch die Entwicklungszeit und die Langzeitstabilität Ihrer Projekte. Der Baustein ist ein Paradebeispiel dafür, wie spezialisierte integrierte Schaltkreise komplexe Probleme auf elegante Weise lösen können.
FAQ – Häufig gestellte Fragen zu 74HC 688 – Equality Comparator, 8-Bit, 2 … 6 V, DIL-20
Was genau bedeutet „Equality Comparator“?
Ein Equality Comparator ist eine digitale Logikschaltung, die zwei digitale Eingangssignale miteinander vergleicht. Wenn beide Eingangssignale identisch sind, gibt der Comparator ein positives Signal aus. Im Falle des 74HC 688 vergleicht er zwei 8-Bit-Datenwörter.
Für welche Art von Projekten ist der 74HC 688 besonders geeignet?
Der 74HC 688 ist ideal für Projekte, die eine präzise und schnelle Bestimmung der Gleichheit von zwei Datensätzen erfordern. Dazu gehören unter anderem Datenspeicher-Applikationen, Adressdekodierung, Steuerungslogik, Datenintegritätsprüfungen und die Entwicklung von Testsystemen für digitale Schaltungen.
Wie funktioniert der Enable-Eingang (G) des 74HC 688?
Der Enable-Eingang (G) ist ein Steuer-Eingang. Wenn dieser Eingang auf einem bestimmten Pegel (typischerweise LOW für Aktivierung bei diesem Baustein, genaue Logik dem Datenblatt entnehmen) liegt, funktioniert der Comparator normal. Wenn der Enable-Eingang auf einem anderen Pegel liegt, wird der Ausgang in einen hochimpedanten Zustand versetzt, was bedeutet, dass er vom Rest der Schaltung getrennt ist und keine Daten beeinflusst.
Kann der 74HC 688 mit 3.3V Systemen verwendet werden?
Ja, der 74HC 688 ist für einen Betriebsspannungsbereich von 2V bis 6V spezifiziert. Dies bedeutet, dass er problemlos mit 3.3V Logiksystemen, die in vielen modernen Anwendungen üblich sind, verwendet werden kann.
Was bedeutet DIL-20?
DIL steht für Dual Inline Package. DIL-20 bedeutet, dass der Chip in einem Gehäuse mit 20 Anschlusspins untergebracht ist, die in zwei parallelen Reihen angeordnet sind. Dies ist ein gängiges Format für integrierte Schaltkreise, das eine einfache Montage auf Lochrasterplatinen oder durchobleitete Leiterplatten ermöglicht.
Worin unterscheidet sich der 74HC 688 von einem einfachen XOR-Gatter für den Vergleich?
Während ein XOR-Gatter (Exclusive OR) genutzt werden kann, um auf Bit-Ebene Unterschiede zu erkennen (XOR ist 1, wenn die Bits ungleich sind), erfordert der Vergleich zweier 8-Bit-Wörter mit XOR-Gattern die Verwendung von acht XOR-Gattern, gefolgt von einer UND-Verknüpfung aller Ergebnisse, um zu prüfen, ob alle Bits gleich sind. Der 74HC 688 integriert diese Logik in einem einzigen Chip, was ihn effizienter, kompakter und einfacher zu implementieren macht.
Ist der 74HC 688 ein veralteter Baustein?
Der 74HC 688 gehört zur 74HC-Logikfamilie, die seit vielen Jahren etabliert ist. Diese Bausteine sind für ihre Zuverlässigkeit, ihren geringen Stromverbrauch und ihre breite Verfügbarkeit bekannt. Sie werden nach wie vor in einer Vielzahl von industriellen und hobbyistischen Anwendungen eingesetzt, wo ihre spezifischen Funktionen und die bewährte Technologie geschätzt werden.
