Der 74HC573: Dein Schlüssel zu präziser Datenhaltung in digitalen Schaltungen
Du suchst nach einer zuverlässigen und effizienten Lösung, um Daten in deinen digitalen Projekten zu speichern und zu verwalten? Dann ist der 74HC573 Oktal D-Type Latch genau das, was du brauchst. Dieses kleine, aber leistungsstarke IC (Integrated Circuit) ist ein unverzichtbarer Baustein für Elektronikbastler, Ingenieure und alle, die mit digitalen Schaltungen arbeiten. Er ermöglicht dir, Daten präzise zu speichern und bei Bedarf wieder abzurufen, was ihn zu einem unverzichtbaren Helfer in einer Vielzahl von Anwendungen macht.
Stell dir vor, du arbeitest an einem komplexen Robotikprojekt, bei dem du die Position von Sensoren oder die Zustände von Aktoren speichern musst. Oder vielleicht entwickelst du ein ausgeklügeltes Steuerungssystem für dein Smart Home. In beiden Fällen ist die zuverlässige Speicherung und Verwaltung von Daten von entscheidender Bedeutung. Der 74HC573 bietet dir genau das – eine einfache und robuste Lösung, um Daten in deinen Schaltungen zu sichern und abzurufen.
Was macht den 74HC573 so besonders?
Der 74HC573 ist ein oktaler D-Type Latch, was bedeutet, dass er acht separate D-Flipflops in einem einzigen IC vereint. Jeder Flipflop kann ein einzelnes Bit an Information speichern. Das „D“ steht für „Data“ (Daten), und der „Latch“-Mechanismus ermöglicht es, die Daten zu „verriegeln“, bis sie benötigt werden. Diese Funktionalität ist entscheidend für Anwendungen, in denen Daten über einen bestimmten Zeitraum gespeichert werden müssen.
Was den 74HC573 wirklich auszeichnet, ist seine 3-State-Ausgangsfunktion. Diese ermöglicht es dir, den Ausgang des ICs in drei Zustände zu versetzen: High (logische Eins), Low (logische Null) und High-Impedanz (kein Signal). Im High-Impedanz-Zustand beeinflusst der IC den Rest der Schaltung nicht, was ihn ideal für Bus-Systeme macht, in denen mehrere Geräte die gleiche Datenleitung teilen.
Technische Details im Überblick
Hier sind die wichtigsten technischen Spezifikationen des 74HC573, die du kennen solltest:
- Funktion: Oktal D-Type Latch mit 3-State-Ausgang
- Anzahl der Flipflops: 8
- Betriebsspannung: 2 V bis 6 V

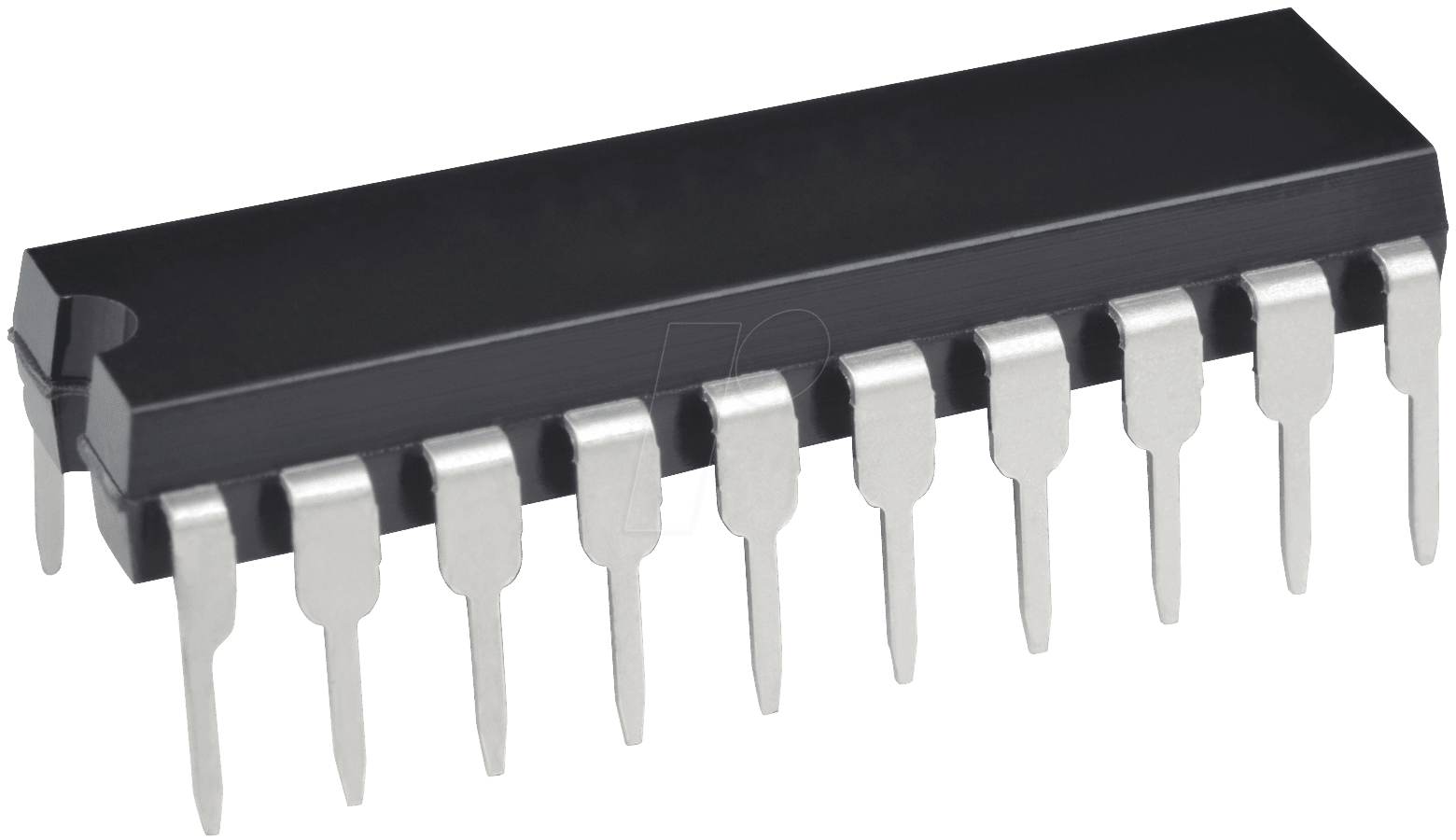

- Gehäuse: DIL-20 (Dual In-Line Package, 20 Pins)
- Logikfamilie: HC (High-speed CMOS)
- Ausgangsstrom: ±25 mA
- Betriebstemperatur: -40°C bis +85°C
Die HC-Logikfamilie steht für „High-speed CMOS“, was bedeutet, dass der 74HC573 eine schnelle Schaltgeschwindigkeit bei gleichzeitig geringem Stromverbrauch bietet. Dies ist ein großer Vorteil gegenüber älteren Logikfamilien und macht ihn ideal für batteriebetriebene Anwendungen oder Projekte, bei denen Energieeffizienz wichtig ist.
Anwendungsbereiche des 74HC573
Die Vielseitigkeit des 74HC573 macht ihn zu einem unverzichtbaren Baustein für eine breite Palette von Anwendungen. Hier sind einige Beispiele:
- Datenpuffer: Zum Zwischenspeichern von Daten zwischen verschiedenen Teilen einer Schaltung.
- Adress-Decoder: Zum Auswählen bestimmter Speicherbereiche in einem Mikroprozessorsystem.
- I/O-Port-Erweiterung: Zum Erhöhen der Anzahl der Ein- und Ausgänge eines Mikrocontrollers.
- LED-Anzeigen: Zum Steuern von LED-Segmenten in einer Digitalanzeige.
- Robotik: Zum Speichern von Sensorwerten und Steuern von Aktoren.
- Smart Home: Zum Verwalten von Daten von Sensoren und Steuern von Geräten.
Der 74HC573 ist besonders nützlich in Anwendungen, in denen Daten von einem schnellen Prozessor zu einem langsameren Peripheriegerät übertragen werden müssen oder umgekehrt. Er fungiert als eine Art Puffer, der die Daten speichert, bis das Peripheriegerät bereit ist, sie zu empfangen.
Warum du den 74HC573 in deinem Projekt brauchst
Der 74HC573 ist nicht nur ein weiteres elektronisches Bauteil; er ist ein Werkzeug, das dir hilft, deine Ideen zu verwirklichen. Er bietet dir:
- Zuverlässigkeit: Die HC-Logikfamilie ist bekannt für ihre Stabilität und Robustheit.
- Einfache Anwendung: Das DIL-20-Gehäuse ist einfach zu handhaben und zu löten.
- Vielseitigkeit: Der 74HC573 kann in einer Vielzahl von Anwendungen eingesetzt werden.
- Effizienz: Geringer Stromverbrauch bei hoher Schaltgeschwindigkeit.
Mit dem 74HC573 kannst du deine Schaltungen vereinfachen, die Leistung verbessern und die Zuverlässigkeit erhöhen. Er ist ein unverzichtbarer Baustein für jeden, der sich mit digitaler Elektronik beschäftigt.
So verwendest du den 74HC573 richtig
Die Verwendung des 74HC573 ist relativ einfach, aber es gibt ein paar wichtige Punkte, die du beachten solltest:
- Pinbelegung: Stelle sicher, dass du die Pinbelegung des ICs kennst, bevor du ihn in deine Schaltung einbaust. Ein falscher Anschluss kann zu Schäden führen.
- Versorgungsspannung: Achte darauf, dass die Versorgungsspannung (VCC) innerhalb des zulässigen Bereichs von 2 V bis 6 V liegt.
- Enable-Pin (OE): Der Output Enable-Pin (Pin 1) steuert den 3-State-Ausgang. Wenn er auf Low gesetzt ist, sind die Ausgänge aktiv. Wenn er auf High gesetzt ist, befinden sich die Ausgänge im High-Impedanz-Zustand.
- Latch Enable-Pin (LE): Der Latch Enable-Pin (Pin 11) steuert, wann die Daten an den D-Eingängen in die Flipflops übernommen werden. Wenn er auf High gesetzt ist, werden die Daten übernommen. Wenn er auf Low gesetzt ist, werden die Daten „verriegelt“.
Ein typischer Anwendungsfall ist das Speichern von Daten von einem Mikrocontroller. Der Mikrocontroller legt die Daten an die D-Eingänge des 74HC573 an und setzt den Latch Enable-Pin kurzzeitig auf High, um die Daten zu speichern. Anschließend kann der Mikrocontroller andere Aufgaben ausführen, während die Daten im 74HC573 gespeichert bleiben.
Wo du den 74HC573 kaufen kannst
Du kannst den 74HC573 in unserem Online-Shop kaufen. Wir bieten eine große Auswahl an elektronischen Bauteilen und Zubehör zu wettbewerbsfähigen Preisen. Bestelle noch heute und starte dein nächstes Elektronikprojekt!
FAQ – Häufig gestellte Fragen zum 74HC573
Hier sind einige häufig gestellte Fragen zum 74HC573:
- Was ist der Unterschied zwischen dem 74HC573 und dem 74HCT573?
Der 74HC573 ist ein reiner CMOS-Baustein und benötigt daher eine Eingangsspannung, die nahe an VCC oder GND liegt, um korrekt zu funktionieren. Der 74HCT573 hingegen ist TTL-kompatibel, was bedeutet, dass er auch mit niedrigeren Eingangsspannungen von TTL-Logikpegeln korrekt funktioniert.
- Kann ich den 74HC573 mit einer 3.3V-Logik betreiben?
Ja, der 74HC573 kann mit einer Betriebsspannung von 3.3V betrieben werden, da er für einen Betriebsspannungsbereich von 2V bis 6V ausgelegt ist.
- Wie schütze ich den 74HC573 vor statischer Entladung (ESD)?
Um den 74HC573 vor ESD zu schützen, solltest du antistatische Armbänder und Matten verwenden, wenn du mit dem Baustein arbeitest. Bewahre den IC in einer antistatischen Verpackung auf, wenn er nicht verwendet wird.
- Was passiert, wenn ich die maximale Versorgungsspannung von 6V überschreite?
Das Überschreiten der maximalen Versorgungsspannung kann den 74HC573 beschädigen oder zerstören. Es ist wichtig, die Spezifikationen des Herstellers zu beachten und die Spannung innerhalb des zulässigen Bereichs zu halten.
- Kann ich mehrere 74HC573 kaskadieren, um mehr Daten zu speichern?
Ja, du kannst mehrere 74HC573 kaskadieren, um die Anzahl der speicherbaren Bits zu erhöhen. Verbinde die Output Enable-Pins (OE) aller ICs miteinander, um sie gleichzeitig zu aktivieren oder zu deaktivieren.
- Welche Alternativen gibt es zum 74HC573?
Es gibt verschiedene Alternativen zum 74HC573, abhängig von den spezifischen Anforderungen deiner Anwendung. Einige Optionen sind der 74HC373 (transparent Latch) oder der 74HC273 (D-Flipflop ohne Latch-Funktion).
- Wo finde ich ein Datenblatt für den 74HC573?
Du kannst ein Datenblatt für den 74HC573 auf der Website des Herstellers (z.B. Texas Instruments, NXP Semiconductors) oder auf gängigen Elektronik-Websites wie AllDataSheet finden.
Wir hoffen, diese Produktbeschreibung hat dir geholfen, den 74HC573 besser zu verstehen und seine vielfältigen Anwendungsmöglichkeiten zu erkennen. Bestelle noch heute und lass deiner Kreativität freien Lauf!
