Leistungsstarke Signalmanipulation mit dem 74HC 540 Inverter
Sie suchen nach einer zuverlässigen Lösung zur Signalumkehrung und -pufferung in Ihren digitalen Schaltungen? Der 74HC 540 Inverter mit 3-State-Ausgängen ist die ideale Wahl für Ingenieure und Entwickler, die Präzision und Flexibilität in ihren Elektronikprojekten benötigen. Seine Fähigkeit, digitale Signale zu invertieren und gleichzeitig eine hohe Lastfähigkeit zu bieten, macht ihn unverzichtbar für komplexe Steuerungs- und Datenschnittstellen.
Überlegene Funktionalität und Anwendungsflexibilität
Der 74HC 540 unterscheidet sich von einfachen Inverter-Lösungen durch seine fortschrittlichen 3-State-Ausgänge. Diese Funktion ermöglicht es, den Ausgang des Inverters in einen hochohmigen Zustand zu versetzen, wodurch er effektiv vom Bus getrennt wird. Dies ist entscheidend für Systeme, in denen mehrere Geräte auf einen gemeinsamen Datenbus zugreifen, und verhindert ungewollte Signalüberschneidungen und Kurzschlüsse. Mit einem breiten Betriebsspannungsbereich von 2 bis 6 Volt passt sich dieser Baustein nahtlos an unterschiedlichste Systemanforderungen an und ist somit eine vielseitige Komponente für Embedded-Systeme, Mikrocontroller-Schnittstellen und Logik-Level-Konvertierung.
Kernvorteile des 74HC 540 Inverters
- Präzise Signal-Invertierung: Garantiert eine exakte Umkehrung des Eingangssignals, unerlässlich für die korrekte Funktion logischer Verknüpfungen.
- Effiziente 3-State-Steuerung: Ermöglicht die Freigabe oder Sperrung des Ausgangs, was komplexes Bus-Management und die Vermeidung von Kollisionen erleichtert.
- Breiter Spannungsbereich: Mit 2 bis 6 Volt flexibel einsetzbar in TTL- und CMOS-basierten Systemen, was die Integration in bestehende Designs vereinfacht.
- Hohe Stromtreiberfähigkeit: Bietet ausreichende Kapazität, um mehrere Lasten anzusteuern und die Signalintegrität auch unter Last zu gewährleisten.

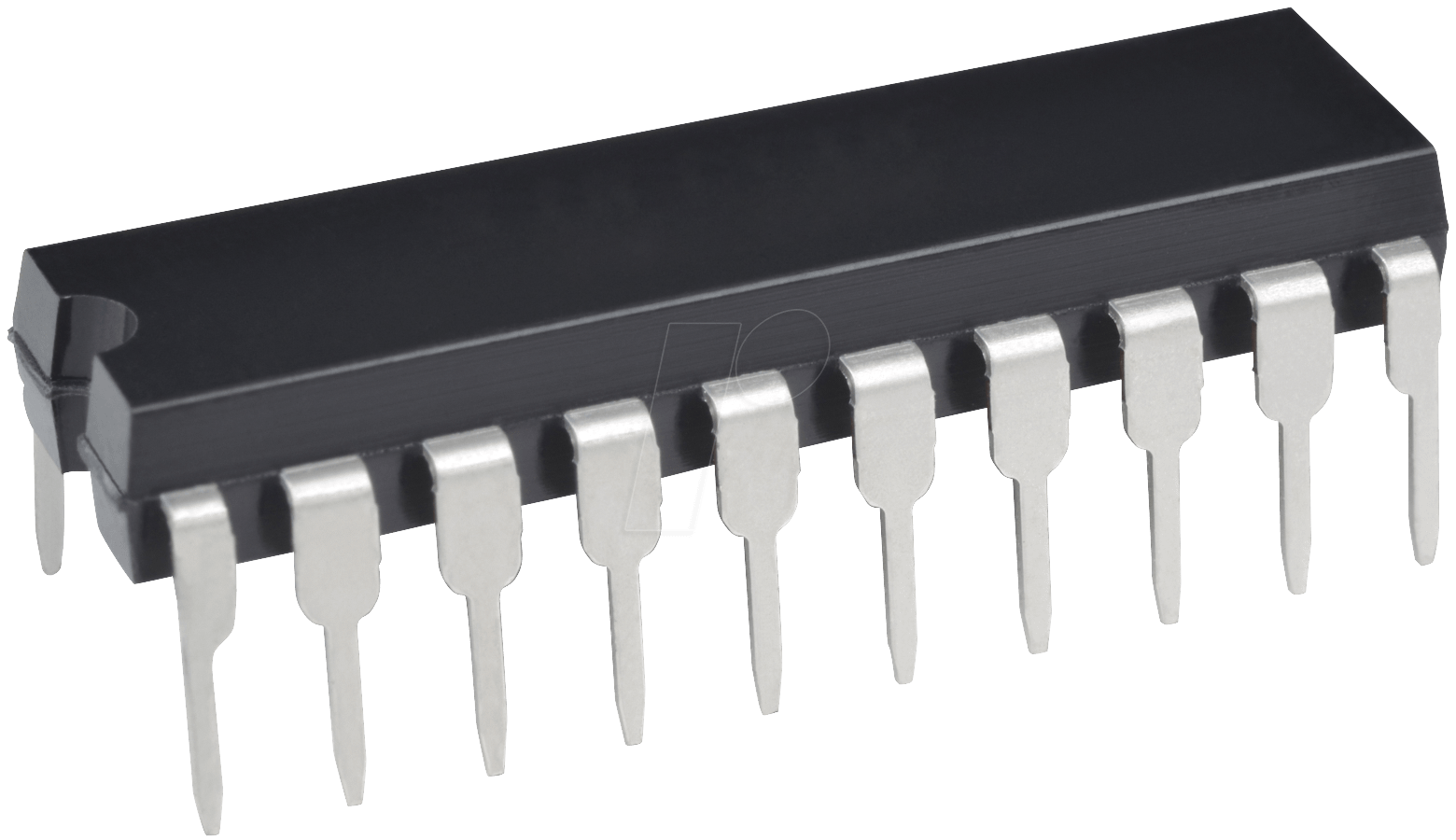

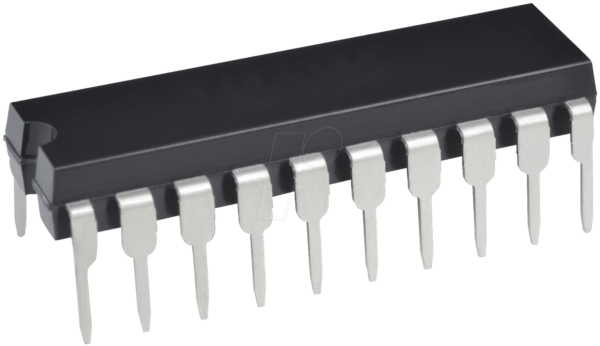

- Robuste DIL-20 Gehäuse: Das bewährte Dual In-Line Package (DIL) sorgt für einfache Montage auf Breadboards und Leiterplatten sowie für eine gute Handhabung.
- Zuverlässige CMOS-Technologie: Bietet geringen Stromverbrauch und hohe Störfestigkeit, was ihn ideal für anspruchsvolle Anwendungen macht.
Detaillierte Produktdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Artikelnummer | 74HC 540 |
| Funktionstyp | Achtfacher Inverter mit 3-State-Ausgängen |
| Logikfamilie | High-Speed CMOS (HC) |
| Betriebsspannung | 2 V bis 6 V |
| Anzahl der Kanäle | 8 |
| Ausgangsstrom (typisch) | ± 6 mA bei 5 V |
| Schaltgeschwindigkeit (typisch) | 10 ns bei 5 V |
| Gehäusetyp | DIL-20 (Dual In-Line Package) |
| Enable-Logik | Aktive Low (nOE1, nOE2) |
| Anwendungsbereich | Signalpufferung, Datenbus-Controller, Logik-Level-Konvertierung |
Technologische Vorteile der High-Speed CMOS-Architektur
Die 74HC-Serie steht für die nächste Generation der CMOS-Logikbausteine und kombiniert die Vorteile der ursprünglichen CMOS-Technologie mit einer signifikant verbesserten Schaltgeschwindigkeit. Im Vergleich zu älteren TTL-Logiken bietet die HC-Serie einen deutlich geringeren Stromverbrauch, insbesondere im statischen Betrieb. Dies ist ein kritischer Faktor bei der Entwicklung energieeffizienter Geräte und batteriebetriebener Systeme. Die hohe Immunität gegenüber Rauschen und die breite Spannungsbandbreite machen den 74HC 540 zu einer robusten Komponente, die selbst in Umgebungen mit erhöhten elektromagnetischen Störungen zuverlässig arbeitet. Die 3-State-Ausgangstreiber sind so konzipiert, dass sie klare Signalpegel liefern und gleichzeitig die Fähigkeit besitzen, einen hochohmigen Zustand zu erreichen, was für die effiziente Verwaltung von bidirektionalen Datenbussen unerlässlich ist. Die geringen Übergangszeiten zwischen den logischen Zuständen gewährleisten, dass Ihre digitalen Signale schnell und präzise weitergeleitet werden, was die Gesamtleistung Ihrer Schaltung optimiert.
Einsatzmöglichkeiten und Systemintegration
Der 74HC 540 ist ein vielseitiges Werkzeug im Repertoire jedes Elektronikentwicklers. Seine primäre Funktion als achtfacher Inverter mit 3-State-Ausgängen prädestiniert ihn für den Einsatz als Puffer für Datenbusse, wo er die Notwendigkeit weiterer Treiberschaltungen reduziert und gleichzeitig eine einfache Bus-Arbitrierung ermöglicht. In Mikrocontroller-Projekten kann er als Schnittstellenbaustein dienen, um die Ausgänge des Controllers zu entkoppeln oder um externe Geräte mit den erforderlichen Signalbedingungen anzusteuern. Darüber hinaus findet er Anwendung in der Entwicklung von Speicherinterfaces, seriellen Kommunikationsschaltkreisen und komplexen digitalen Steuerungslogiken. Die Kompatibilität mit einer Vielzahl von Spannungspegeln (2 V bis 6 V) vereinfacht die Integration in sowohl 3,3 V als auch 5 V Systeme, ohne dass zusätzliche Pegelkonverter erforderlich sind. Dies spart Platz und reduziert die Komplexität des Designs.
FAQ – Häufig gestellte Fragen zu 74HC 540 – Inverter, 3-State, 2 … 6 V, DIL-20
Was genau bedeutet 3-State-Ausgang bei diesem Baustein?
Ein 3-State-Ausgang kann drei Zustände annehmen: Logisch Hoch (High), Logisch Tief (Low) und Hochimpedanz (Hi-Z). Der Hi-Z-Zustand trennt den Ausgang elektrisch vom Bus, was wichtig ist, wenn mehrere Geräte denselben Datenpfad teilen, um Signalüberschneidungen zu vermeiden.
Ist der 74HC 540 mit älteren TTL-Schaltungen kompatibel?
Ja, die 74HC-Serie ist so konzipiert, dass sie mit den meisten TTL-Schaltungen kompatibel ist, insbesondere wenn die Betriebsspannung im entsprechenden Bereich liegt. Die HC-Bausteine bieten jedoch in der Regel eine bessere Leistung und einen geringeren Stromverbrauch.
Welche Vorteile bietet das DIL-20 Gehäuse?
Das DIL-20 Gehäuse ist ein klassisches, gut etabliertes Gehäuse für integrierte Schaltungen. Es ist ideal für Prototyping auf Breadboards und die einfache Montage auf Standard-Leiterplatten (PCB). Die größeren Pins sind leichter zu handhaben und zu löten.
Kann ich mit dem 74HC 540 mehrere Geräte ansteuern?
Ja, der Baustein verfügt über eine gute Stromtreiberfähigkeit, die es ihm ermöglicht, eine moderate Anzahl von Lasten anzusteuern. Die genaue Anzahl hängt von der spezifischen Last und der Betriebsspannung ab, aber die typischen Werte für den Ausgangsstrom deuten auf eine gute Leistungsfähigkeit hin.
Wie unterscheidet sich der 74HC 540 von einem einfachen Inverter wie dem 74HC 04?
Der Hauptunterschied liegt in den 3-State-Ausgängen des 74HC 540. Während ein einfacher Inverter (wie der 74HC 04) immer ein invertiertes Signal ausgibt, wenn er aktiviert ist, ermöglicht der 74HC 540 die Deaktivierung des Ausgangs durch den hochohmigen Zustand. Außerdem ist der 74HC 540 ein achtfacher Inverter (in zwei Gruppen von vier invertierenden Puffern), während der 74HC 04 ein sechsfacher Inverter ist.
Was bedeutet die Angabe „2 … 6 V“ für die Betriebsspannung?
Dies gibt den zulässigen Bereich für die Versorgungsspannung des Bausteins an. Sie können den 74HC 540 mit jeder Spannung zwischen 2 Volt und 6 Volt betreiben. Dies macht ihn sehr flexibel für verschiedene elektronische Systeme.
Ist der 74HC 540 für Hochfrequenzanwendungen geeignet?
Ja, die High-Speed CMOS-Architektur der 74HC-Serie bietet eine gute Schaltgeschwindigkeit mit typischen Schaltzeiten im Bereich von 10 ns bei 5 V. Dies macht ihn für viele Hochfrequenzanwendungen im niedrigen bis mittleren MHz-Bereich geeignet. Für extrem hohe Frequenzen sind spezialisierte Bausteine erforderlich.
