Hochleistungs-Decoder für präzise Signalsteuerung: 74HC138D NXP – Ihre Lösung für komplexe Logikschaltungen
Sie suchen nach einer zuverlässigen und effizienten Möglichkeit, digitale Signale zu dekodieren und zu multiplexen? Der 74HC138D NXP ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die eine präzise 3-zu-8 Dekodierung für ihre elektronischen Projekte benötigen. Dieser IC ermöglicht die Auswahl eines von acht möglichen Ausgängen basierend auf drei binären Eingängen, wodurch komplexe Steuerungsaufgaben vereinfacht und die Bauteilanzahl reduziert wird.
Warum 74HC138D NXP die überlegene Wahl ist
Im Vergleich zu herkömmlichen Lösungen oder weniger spezialisierten Dekodern bietet der 74HC138D NXP eine überragende Kombination aus Geschwindigkeit, geringem Stromverbrauch und hoher Zuverlässigkeit. Seine CMOS-Technologie (High-speed CMOS) garantiert schnelle Schaltzeiten und eine breite Spannungskompatibilität, was ihn zu einem flexiblen Baustein für eine Vielzahl von Applikationen macht. Die präzise Funktionsweise und die robuste Bauweise des NXP-Chips stellen sicher, dass Ihre Schaltungen stabil und fehlerfrei arbeiten, selbst unter anspruchsvollen Bedingungen.
Kernfunktionalität und technische Vorteile
Der 74HC138D ist ein 3-zu-8 Dekoder/Demultiplexer, der drei Binäreingänge (A0, A1, A2) verwendet, um einen von acht dezimalen Ausgängen (Y0 bis Y7) zu aktivieren. Dies geschieht unter Berücksichtigung von drei Enable-Eingängen (G1, /G2A, /G2B). Nur wenn alle Enable-Eingänge korrekt konfiguriert sind, wird die Dekodierungsfunktion aktiv. Diese Implementierung ermöglicht nicht nur die Dekodierung, sondern auch die Steuerung der Chip-Aktivität, was für komplexe Systemdesigns unerlässlich ist.
- Präzise 3-zu-8 Dekodierung: Ermöglicht die Auswahl eines von acht individuellen Ausgängen basierend auf einem 3-Bit-Binäreingangssignal.
- Integrierte Multiplexing-Fähigkeiten: Ideal zur Adressierung von Speicherbereichen, zur Auswahl von Peripheriegeräten oder zur Steuerung von Anzeigen.
- Breite Betriebsspannung: Funktioniert zuverlässig im Bereich von 2V bis 6V, was eine hohe Flexibilität bei der Integration in verschiedene Stromversorgungssysteme bietet.
- Hohe Schaltgeschwindigkeit: Geringe Ausbreitungsverzögerungen sorgen für schnelle Reaktionszeiten in Ihren Schaltungen.
- Geringer Stromverbrauch: Dank der fortschrittlichen CMOS-Technologie ist der Chip äußerst energieeffizient.
- Drei Enable-Eingänge: Bieten zusätzliche Kontrolle über die Chip-Funktionalität, ermöglichen einfaches Schalten und die Kaskadierung mehrerer Dekoder.
- Robustheit und Zuverlässigkeit: NXP-Produkte sind bekannt für ihre Langlebigkeit und konsistente Leistung.
Anwendungsgebiete im Detail
Der 74HC138D NXP entfaltet sein volles Potenzial in einer breiten Palette von elektronischen Systemen. Seine Fähigkeit, digitale Adressen in individuelle Signale umzuwandeln, macht ihn zu einem unverzichtbaren Baustein:
- Speicheradressierung: Bei der Ansteuerung von größeren RAM- oder ROM-Bausteinen kann der 74HC138D dazu verwendet werden, spezifische Speicherbänke oder Adressbereiche auszuwählen. Dies ist entscheidend für Mikrocontroller-Systeme, die mehr Speicher benötigen, als direkt angesprochen werden kann.
- Peripherie-Auswahl: In komplexen Systemen mit vielen angeschlossenen Peripheriegeräten (z.B. Sensoren, Displays, Kommunikationsschnittstellen) ermöglicht der Dekoder die gezielte Aktivierung und Deaktivierung einzelner Geräte über eine gemeinsame Daten- oder Adressleitung.
- Anzeigesteuerung: Zur Ansteuerung von Segmentanzeigen oder Matrix-Displays kann der 74HC138D verwendet werden, um Zeilen oder Spalten sequenziell anzusprechen und somit die Darstellung von Zahlen oder Symbolen zu ermöglichen.
- Datenmultiplexing: Er kann als Teil eines Demultiplexers eingesetzt werden, um ein einzelnes Datensignal auf einen von acht verschiedenen Pfaden zu leiten, basierend auf den Adresssignalen.
- Logik-Design und Prototyping: Für Ingenieure, die eigene digitale Logikschaltungen entwerfen, ist der 74HC138D ein Standardwerkzeug, um komplexe Decoder-Strukturen einfach zu realisieren.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen kann der Chip zur Adressierung von Ein- und Ausgabemodulen oder zur Auswahl von Funktionseinheiten eingesetzt werden.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | NXP Semiconductors |
| Typ | Decoder/Demultiplexer |
| Kanäle | 3 zu 8 |
| Betriebsspannung | 2V bis 6V |
| Gehäuseform | SO-16 (Small Outline Package) |
| CMOS-Technologie | High-speed CMOS (HC) |
| Enable-Eingänge | 3 (1 invertierend, 2 nicht-invertierend) |
| Ausgangsstromstärke | Typisch im Bereich von ±6 mA bis ±25 mA, abhängig von der Spannung und Last. Genaue Werte sind dem Datenblatt zu entnehmen. |
| Verzögerungszeit | Sehr gering, typisch unter 20 ns für die Ausbreitungsverzögerung von Eingängen zu Ausgängen. |
| Arbeitstemperaturbereich | Standardindustrieller Bereich (-40°C bis +85°C). Spezifische Temperaturbereiche sind dem Datenblatt zu entnehmen. |
| Anzahl der Pins | 16 |
FAQ – Häufig gestellte Fragen zu 74HC138D NXP – Decoder/MPX, 3 to 8, 2 … 6 V, SO-16
Was genau macht ein 3-zu-8 Dekoder wie der 74HC138D?
Ein 3-zu-8 Dekoder nimmt drei binäre Eingangssignale entgegen und wählt basierend auf der Kombination dieser Eingänge einen von acht möglichen Ausgangspins aus, der dann aktiviert wird. Dies ermöglicht die Adressierung und Steuerung einer größeren Anzahl von Funktionen oder Speicherzellen mit weniger Steuerleitungen.
Für welche Art von Projekten ist der 74HC138D besonders geeignet?
Der 74HC138D ist ideal für Projekte, die eine präzise Auswahl von mehreren Optionen erfordern, wie z.B. die Ansteuerung von Speicherbausteinen, die Adressierung von Peripheriegeräten, die Steuerung von Multiplexern/Demultiplexern oder die Implementierung von komplexen digitalen Logikfunktionen.
Kann ich den 74HC138D mit verschiedenen Mikrocontrollern verwenden?
Ja, absolut. Dank seines breiten Betriebsspannungsbereichs von 2V bis 6V lässt sich der 74HC138D problemlos mit einer Vielzahl von Mikrocontrollern mit unterschiedlichen Logikpegeln kombinieren. Sie müssen lediglich sicherstellen, dass die Spannungspegel kompatibel sind.

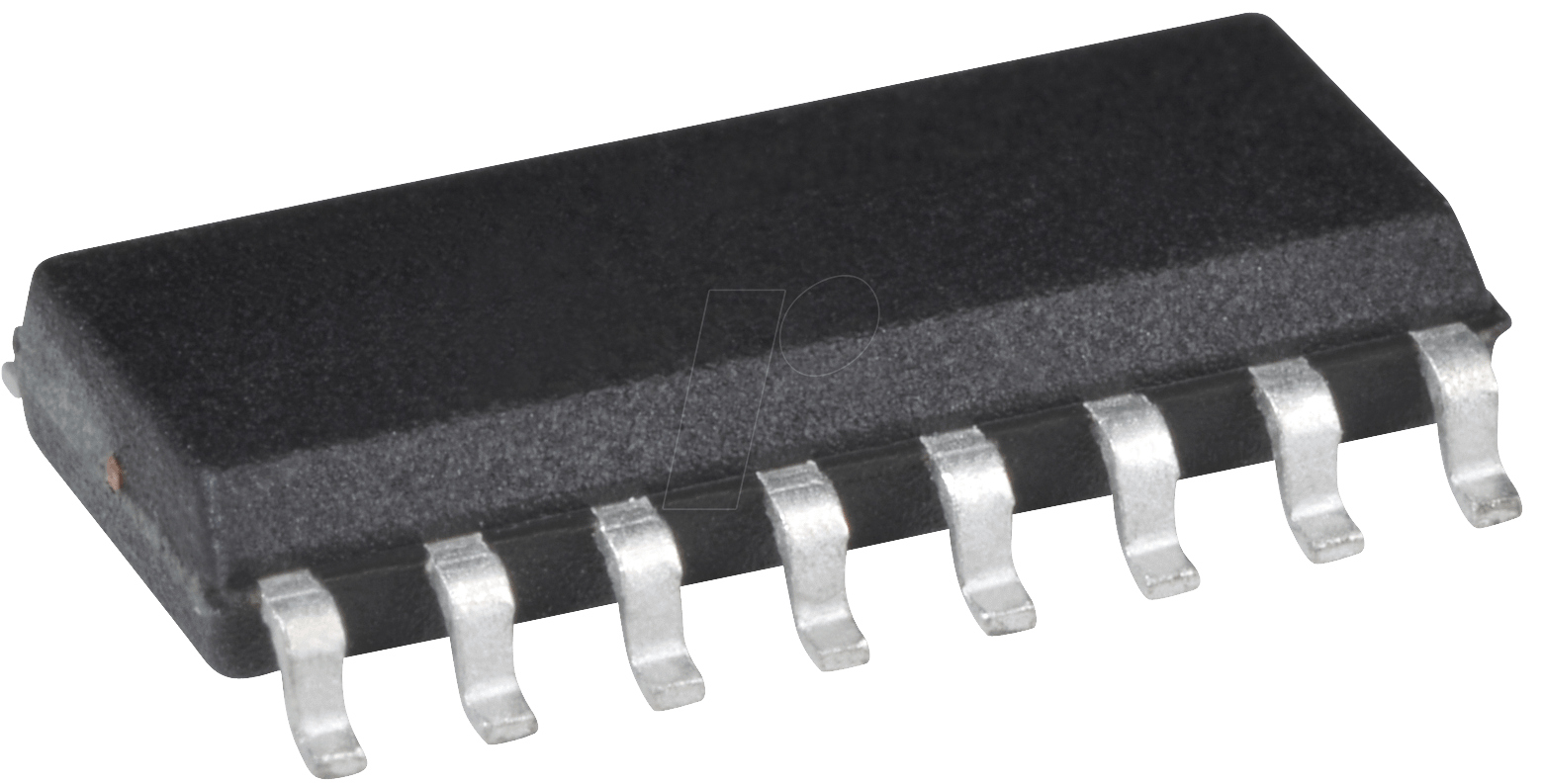

Was bedeutet die Angabe SO-16 für das Gehäuse?
SO-16 steht für „Small Outline Package“ mit 16 Pins. Dies ist ein gängiges Oberflächenmontagegehäuse (SMD), das relativ kompakt ist und sich gut für die automatische Bestückung eignet.
Wie funktioniert die Kaskadierung von mehreren 74HC138D-Chips?
Die drei Enable-Eingänge des 74HC138D ermöglichen die Kaskadierung. Indem man die Ausgänge eines Dekoders mit den Enable-Eingängen eines anderen verbindet, kann man Dekoder für eine größere Anzahl von Ausgängen (z.B. 4-zu-16 oder 5-zu-32) erstellen.
Ist der 74HC138D NXP auch für Hochfrequenzanwendungen geeignet?
Die High-speed CMOS (HC)-Technologie des 74HC138D bietet schnelle Schaltzeiten, was ihn für viele Hochfrequenzanwendungen tauglich macht. Die genaue Eignung hängt jedoch von der spezifischen Frequenz und den Anforderungen an die Signalintegrität ab. Für extrem hohe Frequenzen können spezialisierte Logikfamilien notwendig sein.
Welchen Vorteil bieten die drei Enable-Eingänge gegenüber einem einzelnen Enable-Eingang?
Die drei Enable-Eingänge bieten erweiterte Steuerungsflexibilität. Einer ist oft ein nicht-invertierender Enable (G1) und die anderen sind invertierende Enables (/G2A, /G2B). Dies erlaubt komplexere Logik zur Aktivierung des Chips und vereinfacht beispielsweise die Kaskadierung von mehreren Dekodern.
