Der 74ALS373 – Mehr als nur ein Latch: Dein Schlüssel zu effizienter Datenspeicherung
In der Welt der digitalen Schaltungen, wo Geschwindigkeit und Zuverlässigkeit entscheidend sind, ist der 74ALS373 Latch ein unverzichtbares Bauteil. Dieses kleine, aber leistungsstarke IC (Integrated Circuit) ist mehr als nur ein Datenspeicher; er ist ein Tor zu neuen Möglichkeiten in deinen Elektronikprojekten. Stell dir vor, du könntest Daten präzise erfassen, speichern und bei Bedarf wieder abrufen – mit dem 74ALS373 wird diese Vision Realität. Egal, ob du ein erfahrener Ingenieur, ein begeisterter Bastler oder ein neugieriger Student bist, dieser Latch wird dein Projekt auf das nächste Level heben.
Was macht den 74ALS373 so besonders?
Der 74ALS373 ist ein 8-Bit-Latch mit drei Zuständen (3-State), der speziell für Anwendungen entwickelt wurde, die eine temporäre Datenspeicherung benötigen. Seine Fähigkeit, Daten mit einer Versorgungsspannung von 4,75 V bis 5,25 V zuverlässig zu halten, macht ihn zu einem vielseitigen Werkzeug für eine breite Palette von Anwendungen. Das DIL-20-Gehäuse (Dual In-Line Package) sorgt für eine einfache Integration in bestehende Schaltungen und Prototypen. Doch was bedeutet das konkret für dich?
Präzise Datenspeicherung: Mit dem 74ALS373 kannst du sicher sein, dass deine Daten genau dann gespeichert werden, wenn du es möchtest. Keine unerwünschten Änderungen, keine Datenverluste – nur reine, unverfälschte Information.
Hohe Geschwindigkeit: In schnelllebigen digitalen Umgebungen ist Geschwindigkeit Trumpf. Der 74ALS373 überzeugt durch seine kurzen Schaltzeiten, die eine effiziente Datenverarbeitung ermöglichen.
3-State-Ausgänge: Die 3-State-Ausgänge ermöglichen es, mehrere Bausteine parallel zu schalten, ohne dass es zu Konflikten auf dem Datenbus kommt. Dies eröffnet dir völlig neue Designmöglichkeiten und vereinfacht komplexe Schaltungen.
Robustheit und Zuverlässigkeit: Der 74ALS373 ist nicht nur leistungsstark, sondern auch robust. Er hält den Belastungen des Alltags stand und sorgt für einen zuverlässigen Betrieb deiner Schaltungen.
Technische Details im Überblick
Um das volle Potenzial des 74ALS373 ausschöpfen zu können, ist es wichtig, seine technischen Spezifikationen genau zu kennen. Hier ist eine detaillierte Übersicht:
- Funktion: 8-Bit-Latch
- Ausgangstyp: 3-State
- Versorgungsspannung: 4,75 V bis 5,25 V
- Gehäuse: DIL-20
- Betriebstemperaturbereich: In der Regel -40°C bis +85°C (je nach Hersteller)
- Technologie: ALS (Advanced Low-Power Schottky) – für geringen Stromverbrauch und hohe Geschwindigkeit
Diese Spezifikationen verdeutlichen, dass der 74ALS373 ein vielseitiges und zuverlässiges Bauteil ist, das in einer Vielzahl von Anwendungen eingesetzt werden kann.
Anwendungsbereiche des 74ALS373 – Wo er wirklich glänzt
Der 74ALS373 ist ein echter Allrounder und findet in zahlreichen Anwendungen seinen Platz. Lass dich von den folgenden Beispielen inspirieren:
- Datenspeicher in Mikroprozessorsystemen: Er dient als temporärer Speicher für Daten, die vom Prozessor verarbeitet werden müssen.
- Adress-Latches: Er speichert Adressinformationen in Speichersystemen.
- I/O-Ports: Er ermöglicht die einfache Anbindung von Peripheriegeräten an Mikrocontroller.
- Steuerungen: Er wird in Steuerungen für Maschinen, Roboter und andere Geräte eingesetzt.
- Hobby-Elektronik: Ideal für eigene Projekte, wie z.B. einfache Speicher, Anzeigesteuerungen oder Logikschaltungen.
Stell dir vor, du baust deine eigene Wetterstation. Der 74ALS373 könnte die von den Sensoren erfassten Daten zwischenspeichern, bevor sie an einen Mikrocontroller zur weiteren Verarbeitung gesendet werden. Oder vielleicht entwickelst du ein komplexes Lichtsteuerungssystem für dein Zuhause. Der 74ALS373 könnte die Steuersignale für die einzelnen Lampen speichern und so für einen reibungslosen Ablauf sorgen.

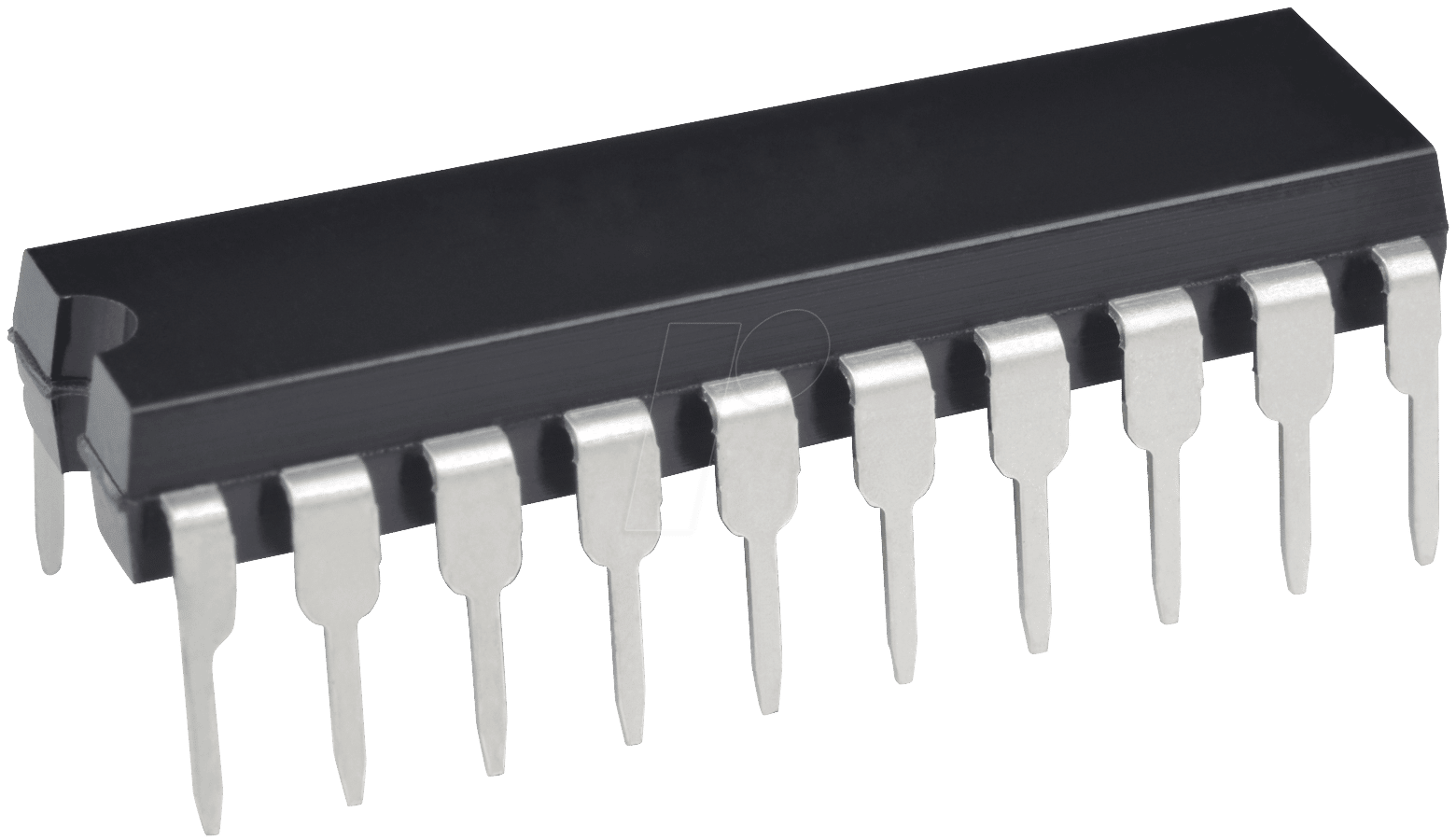

Die Vorteile des DIL-20 Gehäuses
Das DIL-20-Gehäuse ist ein weiterer Pluspunkt des 74ALS373. Es ermöglicht eine einfache Montage auf Lochrasterplatinen, Steckbrettern und Leiterplatten. Die standardisierte Bauform erleichtert den Austausch und die Wartung des Bauteils. Im Vergleich zu SMD-Bauteilen ist das DIL-Gehäuse auch für Anfänger leichter zu handhaben.
Die Pinbelegung des DIL-20-Gehäuses ist wie folgt:
| Pin | Funktion |
|---|---|
| 1 | Output Enable (OE) |
| 2-9 | Data Outputs (Q0-Q7) |
| 10 | GND (Masse) |
| 11-18 | Data Inputs (D0-D7) |
| 19 | Latch Enable (LE) |
| 20 | VCC (Versorgungsspannung) |
Diese übersichtliche Pinbelegung macht den 74ALS373 zu einem benutzerfreundlichen Bauteil, das sich schnell in deine Projekte integrieren lässt.
Der 74ALS373 – Ein Baustein, unendliche Möglichkeiten
Der 74ALS373 ist mehr als nur ein elektronisches Bauteil. Er ist ein Werkzeug, das dir hilft, deine kreativen Ideen in die Realität umzusetzen. Er ist ein Schlüssel zu neuen Möglichkeiten in der Welt der Elektronik. Mit seiner präzisen Datenspeicherung, seiner hohen Geschwindigkeit und seiner robusten Bauweise ist er der ideale Begleiter für deine Projekte. Lass dich von seinen vielfältigen Einsatzmöglichkeiten inspirieren und entdecke die unendlichen Möglichkeiten, die er dir bietet.
Also, worauf wartest du noch? Bestelle deinen 74ALS373 noch heute und starte dein nächstes Elektronikprojekt! Wir sind sicher, dass du von seinen Leistungen begeistert sein wirst.
FAQ – Häufig gestellte Fragen zum 74ALS373
Hier findest du Antworten auf häufig gestellte Fragen zum 74ALS373:
- Was ist der Unterschied zwischen einem Latch und einem Flip-Flop?
Ein Latch ist pegelgesteuert, während ein Flip-Flop flankengesteuert ist. Das bedeutet, dass ein Latch Daten speichert, solange das Enable-Signal aktiv ist, während ein Flip-Flop Daten nur bei einer bestimmten Flanke (steigend oder fallend) des Taktsignals speichert.
- Wie funktioniert der Output Enable (OE) Pin?
Der Output Enable (OE) Pin steuert, ob die Ausgänge des Latch aktiv sind oder nicht. Wenn OE auf Low-Pegel liegt, sind die Ausgänge aktiv und geben die gespeicherten Daten aus. Wenn OE auf High-Pegel liegt, sind die Ausgänge hochohmig (High-Z), wodurch sie vom Datenbus getrennt werden.
- Kann ich den 74ALS373 mit einer Spannung von 3,3V betreiben?
Nein, der 74ALS373 ist für eine Versorgungsspannung von 4,75 V bis 5,25 V ausgelegt. Der Betrieb mit 3,3 V kann zu Fehlfunktionen oder Schäden am Bauteil führen.
- Wie hoch ist der Stromverbrauch des 74ALS373?
Der Stromverbrauch des 74ALS373 hängt von der Versorgungsspannung, der Betriebsfrequenz und der Anzahl der aktiven Ausgänge ab. Typischerweise liegt der Stromverbrauch im Bereich von wenigen Milliampere.
- Wo finde ich ein Datenblatt für den 74ALS373?
Datenblätter für den 74ALS373 sind in der Regel auf den Websites der Hersteller (z.B. Texas Instruments, NXP Semiconductors, ON Semiconductor) verfügbar. Suche einfach nach „74ALS373 datasheet“ in einer Suchmaschine.
- Ist der 74ALS373 anfällig für statische Entladungen (ESD)?
Ja, wie alle elektronischen Bauteile ist auch der 74ALS373 anfällig für statische Entladungen. Achte daher darauf, beim Umgang mit dem Bauteil geeignete ESD-Schutzmaßnahmen zu ergreifen, wie z.B. das Tragen eines Erdungsarmbands.
- Gibt es alternative Bausteine zum 74ALS373?
Ja, es gibt verschiedene alternative Bausteine zum 74ALS373, wie z.B. den 74HCT373 (CMOS-Version mit niedrigerem Stromverbrauch) oder den 74LS373 (Standard Low-Power Schottky Version). Die Wahl des geeigneten Bausteins hängt von den spezifischen Anforderungen der Anwendung ab.
