Optimale Adressierung und Signalverteilung mit dem 74AC 138D-SMD: Der intelligente 3-zu-8 Decoder
Für Ingenieure, Entwickler und Technikbegeisterte, die eine präzise Steuerung und effiziente Signalzuweisung in ihren elektronischen Schaltungen benötigen, bietet der 74AC 138D-SMD die ideale Lösung. Dieses hochentwickelte Bauteil ermöglicht die Umwandlung von drei binären Eingangsbits in eine von acht eindeutigen Ausgangsleitungen, was es zu einem unverzichtbaren Bestandteil für komplexe Logikdesigns, Mikrocontroller-Projekte und Systemadressierungen macht. Seine Fähigkeit, Adresssignale präzise zu dekodieren und an die korrespondierenden Ausgänge weiterzuleiten, minimiert Komplexität und erhöht die Zuverlässigkeit Ihrer Schaltkreise, insbesondere wenn es darum geht, Speicherbereiche anzusteuern oder Peripheriegeräte selektiv zu aktivieren.
Warum der 74AC 138D-SMD die überlegene Wahl ist
Im Vergleich zu herkömmlichen Methoden der Adressdekodierung oder manuellen Signalverzweigung setzt der 74AC 138D-SMD Maßstäbe in puncto Effizienz und Integration. Seine dedizierte Funktionalität erspart Ihnen den Aufwand, mehrere diskrete Logikgatter zu kombinieren, was zu einer Reduzierung der Bauteilanzahl, einer geringeren Leiterplattenfläche und einer verbesserten Signalintegrität führt. Die breite Betriebsspannung und die CMOS-Technologie gewährleisten zudem eine hohe Energieeffizienz und eine ausgezeichnete Leistung in anspruchsvollen Umgebungen. Die SO-16-Bauform ermöglicht zudem eine einfache Integration in SMD-Fertigungsprozesse, was ihn zur bevorzugten Wahl für moderne Elektronikentwicklungen macht.
Kernfunktionen und technologische Vorteile
Der 74AC 138D-SMD ist ein leistungsstarker CMOS-Decoder, der die Funktion eines 3-zu-8 Demultiplexers erfüllt. Er ist in der Lage, drei binäre Eingänge (A, B, C) in acht nicht überlappende Ausgänge (Y0 bis Y7) umzuwandeln. Diese Funktion wird durch zusätzliche Enable-Eingänge gesteuert, die eine flexible Aktivierung und Deaktivierung des Decoders ermöglichen. Dies ist entscheidend für die Adressierung von Speicherchips, die Auswahl von Datenkanälen oder die Steuerung von Aktuatoren in komplexen Systemen.
- Präzise Adressdekodierung: Wandelt 3 binäre Eingangsbits in 8 eindeutige Ausgangssignale um.
- Flexible Steuerung: Ermöglicht die Aktivierung und Deaktivierung der Dekodierungsfunktion über Enable-Eingänge.
- CMOS-Technologie: Bietet geringen Stromverbrauch und hohe Rauschunterdrückung für zuverlässige Leistung.
- Breiter Betriebsspannungsbereich: Kompatibel mit Systemen von 2 V bis 6 V und bietet Flexibilität bei der Systemintegration.
- SO-16 Gehäuse: Standardisierte Bauform für einfache Bestückung und Integration in SMD-Fertigungsprozesse.
- Hohe Geschwindigkeit: Ermöglicht schnelle Signalverarbeitung für zeitkritische Anwendungen.
- Niedriger Leckstrom: Minimiert den Energieverbrauch im Leerlauf, was für batteriebetriebene Geräte vorteilhaft ist.
Anwendungsgebiete und Design-Integration
Die Vielseitigkeit des 74AC 138D-SMD macht ihn zu einem essenziellen Baustein in einer breiten Palette von elektronischen Anwendungen:
- Speicheradressierung: Auswahl spezifischer Speicherchips oder Speicherbereiche in Mikrocontrollern und Computersystemen.
- Peripheriegeräteauswahl: Aktivierung oder Deaktivierung von I/O-Ports oder anderen externen Geräten basierend auf Adressierungscodes.
- Datenmultiplexing/Demultiplexing: Auswahl eines von acht Datenkanälen für die Weiterleitung.
- Logik-Synthese: Aufbau komplexerer Logikfunktionen durch Kombination mit anderen digitalen Bausteinen.
- Industrielle Steuerungen: Robuste und zuverlässige Signalzuweisung in Automatisierungssystemen.
- Embedded Systems: Kompakte und energieeffiziente Lösung für kleine und mittelgroße Systeme.
- Prototypenbau und Entwicklung: Einfache Integration und effektive Lösung für die schnelle Realisierung von Schaltungskonzepten.
Technische Spezifikationen im Überblick
| Eigenschaft | Detail |
|---|---|
| Typ | 3-zu-8 Decoder / Demultiplexer |
| Logikfamilie | AC (Advanced CMOS) |
| Betriebsspannung | 2 V bis 6 V |
| Anzahl der Eingänge | 3 (Adress-Eingänge A, B, C) + 3 Enable-Eingänge |
| Anzahl der Ausgänge | 8 (Y0 bis Y7) |

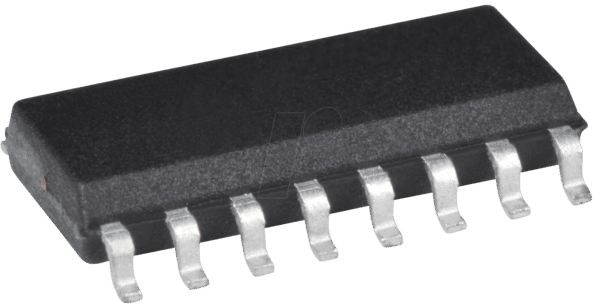

| Bauform | SO-16 (Small Outline Integrated Circuit, 16 Pins) |
| Ausgangsstrom (pro Ausgang) | Typischerweise ±25 mA bei 5 V |
| Schaltgeschwindigkeit (typisch) | Wenige Nanosekunden, abhängig von Last und Spannung |
| Betriebstemperatur | -40 °C bis +85 °C (Industrietemperaturbereich) |
| Hersteller-spezifische Bezeichnung | 74AC 138 |
Häufig gestellte Fragen (FAQ) zu 74AC 138D-SMD – Decoder/MPX, 3 to 8, 2 … 6 V, SO-16
Was genau ist die Funktion eines 3-zu-8 Decoders wie dem 74AC 138D-SMD?
Ein 3-zu-8 Decoder nimmt drei binäre Eingangssignale entgegen und aktiviert basierend auf der Kombination dieser Eingänge genau einen von acht möglichen Ausgängen. Dies ist vergleichbar mit einem Adressdekoder, der eine spezifische Speicheradresse oder ein bestimmtes Gerät in einem größeren System auswählt.
Kann der 74AC 138D-SMD auch als Demultiplexer verwendet werden?
Ja, die Funktionalität ist bidirektional. Mit einer geeigneten Beschaltung kann der 3-zu-8 Decoder auch als Demultiplexer fungieren, bei dem ein einziges Eingangssignal auf einen von acht Ausgängen geleitet wird, gesteuert durch die 3 Adress-Eingänge.
Welche Vorteile bietet die CMOS-Technologie des 74AC 138D-SMD?
Die CMOS-Technologie (Complementary Metal-Oxide-Semiconductor) des 74AC 138D-SMD zeichnet sich durch einen sehr geringen statischen Stromverbrauch aus. Dies macht ihn ideal für energieeffiziente Designs und batteriebetriebene Anwendungen. Zudem bietet sie eine hohe Immunität gegen elektrische Störungen und einen breiten Betriebsspannungsbereich.
Ist der 74AC 138D-SMD für den Einsatz in Hochfrequenzanwendungen geeignet?
Der 74AC 138D-SMD bietet zwar eine gute Schaltgeschwindigkeit, die für viele Anwendungen im kHz- bis niedrigen MHz-Bereich ausreichend ist, für extrem hochfrequente Signalverarbeitung im GHz-Bereich sind jedoch spezialisierte Bauteile mit optimierten Transitzeiten notwendig.
Wie werden die Enable-Eingänge des 74AC 138D-SMD typischerweise genutzt?
Die Enable-Eingänge dienen zur Steuerung des Betriebs des Decoders. Sie können verwendet werden, um den Decoder global zu aktivieren oder zu deaktivieren, oder um ihn in Kombination mit anderen Decodern zu verwenden, um größere Adressräume zu erschließen. Typischerweise sind sie aktiv-niedrig oder aktiv-hoch, je nach Implementierung.
Welche Anforderungen stellt der 74AC 138D-SMD an die Stromversorgung?
Der Baustein ist für einen flexiblen Betriebsspannungsbereich von 2 V bis 6 V ausgelegt. Dies ermöglicht die Integration in verschiedenste Systemspannungen. Es ist wichtig, dass die Stromversorgung stabil und frei von übermäßiger Restwelligkeit ist, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.
Ist die SO-16 Bauform des 74AC 138D-SMD gut für manuelle Lötungen geeignet?
Die SO-16 Bauform ist eine SMD-Bauform (Surface Mount Device), was bedeutet, dass sie direkt auf die Leiterplatte gelötet wird. Während sie ideal für automatisierte Bestückungsprozesse ist, erfordert sie für manuelle Lötungen etwas Übung und geeignetes Werkzeug wie eine Lötstation mit feiner Spitze und gegebenenfalls eine Lupe. Für eine einfache manuelle Montage sind eher bedrahtete Bauteile (z.B. DIP-Gehäuse) geeignet.
