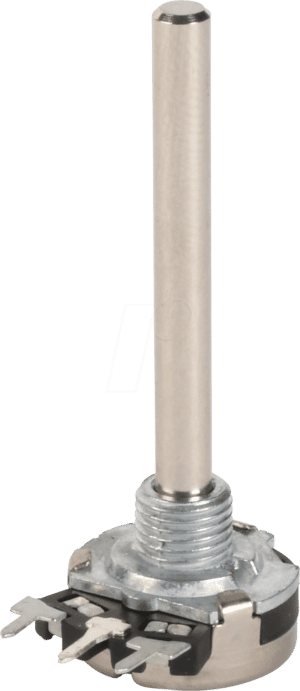

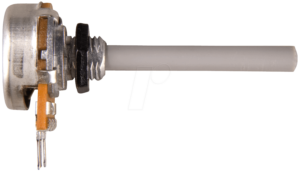

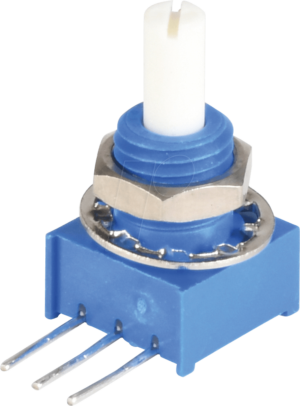

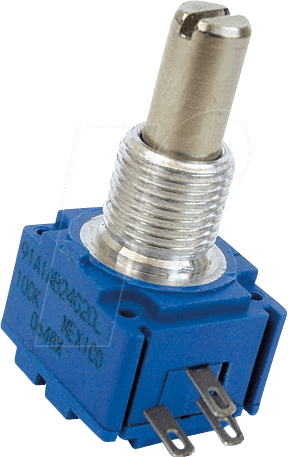

4mm Potentiometer: Präzision für anspruchsvolle Anwendungen
Willkommen in unserer spezialisierten Kategorie für 4mm Potentiometer. Hier finden Sie eine exklusive Auswahl an präzisionsgefertigten Drehpotentiometern, die speziell für Anwendungen entwickelt wurden, bei denen es auf exakte Einstellbarkeit, hohe Linearität und zuverlässige Signalverarbeitung ankommt. Ob in hochwertiger Audioelektronik, Messtechnik, industriellen Steuerungen oder anspruchsvollen Laborequipment – unsere 4mm Potis bieten die nötige Performance und Langlebigkeit, um Ihre Projekte auf höchstem Niveau umzusetzen. Wir richten uns an professionelle Anwender, Entwickler und Hobbyisten, die keine Kompromisse bei der Qualität ihrer Komponenten eingehen wollen.
Auswahlkriterien für 4mm Potentiometer
Beim Kauf von 4mm Potentiometern sollten Sie mehrere entscheidende Faktoren berücksichtigen, um sicherzustellen, dass Sie die optimale Komponente für Ihre spezifische Anwendung wählen. Die Wahl des richtigen Potentiometers beeinflusst maßgeblich die Leistung, Zuverlässigkeit und Lebensdauer Ihres Endprodukts. Achten Sie auf folgende Kernaspekte:
- Widerstandswert: Der Nennwiderstand, angegeben in Ohm (Ω), ist die grundlegendste Spezifikation. Er muss exakt auf die Anforderungen Ihrer Schaltung abgestimmt sein. Standardwerte sind beispielsweise 1kΩ, 5kΩ, 10kΩ, 50kΩ oder 100kΩ. Abweichungen können die Funktionalität beeinträchtigen.
- Widerstandscharakteristik (Linearität): Dies beschreibt, wie sich der Widerstand über den Drehwinkel verändert.
- Linear (Typ B): Der Widerstand ändert sich gleichmäßig mit dem Drehwinkel. Ideal für Pegelregler, die eine proportionale Anpassung erfordern.
- Logarithmisch/Audio (Typ A): Der Widerstand ändert sich exponentiell mit dem Drehwinkel. Dies simuliert die Lautstärkeempfindung des menschlichen Ohres und ist Standard in Audioanwendungen.
- Antilogarithmisch (Typ C): Selten verwendet, findet Anwendung in speziellen Regelkreisen.
- Leistung: Die zulässige Verlustleistung (in Watt, W) gibt an, wie viel Energie das Potentiometer dauerhaft umwandeln kann, ohne Schaden zu nehmen. Für Standard-Audioanwendungen reichen oft 0,1W oder 0,2W, während Leistungselektronik höhere Werte erfordert.
- Toleranz: Die Abweichung vom Nennwiderstand, oft in Prozent angegeben (z.B. ±10% oder ±20%). Für präzise Messungen oder Kalibrierungen sind geringere Toleranzen von Vorteil.
- Drehwinkel: Standardpotentiometer haben einen Drehwinkel von 270° bis 300°. Spezielle Ausführungen können auch einen größeren Winkel bieten.
- Achsendurchmesser und -form: Der 4mm Achsendurchmesser ist hier die definierende Größe. Die Form der Achse (rund, geschlitzt, flach) ist entscheidend für die Montage von Bedienknöpfen (Poti-Kappen).
- Anschlussart: Lötösen, Print-Anschlüsse oder Schraubklemmen bestimmen, wie das Potentiometer in Ihre Schaltung integriert wird.
- Anzahl der Umdrehungen (bei Mehrgangpotentiometern): Während 4mm Potentiometer meist als Einsteller mit einem Drehwinkel von 270° bis 300° ausgeführt sind, existieren auch Präzisions-Drehspulenkernpotentiometer (Trimmpotentiometer) mit Mehrgang-Mechanik für feineinstellungen, wenngleich diese selten einen 4mm Wellendurchmesser aufweisen. Die hier fokussierten 4mm Potis sind primär für schnelle, manuelle Einstellung gedacht.
- Gehäusematerial und Umwelteinflüsse: Achten Sie auf die Beständigkeit gegenüber Feuchtigkeit, Staub (IP-Schutzart) und Temperaturschwankungen, besonders für industrielle oder Außenanwendungen.
- Zertifizierungen und Normen: Für sicherheitskritische Anwendungen sind Potentiometer mit relevanten Normen (z.B. CE, RoHS) und Prüfzeichen von Bedeutung.
Vielfalt und technische Spezifikationen von 4mm Potentiometern
Die Kategorie der 4mm Potentiometer umfasst eine beeindruckende Bandbreite an Technologien und Bauformen, die auf die spezifischen Anforderungen moderner Elektronik zugeschnitten sind. Diese Präzisionsdrehsteller eignen sich für eine Vielzahl von Anwendungen, von der Feinjustierung von Audio-Equipment über die präzise Steuerung von Messgeräten bis hin zu Regelkreisen in der Automatisierungstechnik. Die Auswahl reicht von klassischen Kohleschicht-Potentiometern, die ein exzellentes Preis-Leistungs-Verhältnis bieten und sich durch ihre gute lineare oder logarithmische Charakteristik auszeichnen, bis hin zu anspruchsvolleren Drahtwiderstandspotentiometern, die sich durch ihre hohe Linearität und Belastbarkeit für Leistungsvarianten eignen.
Besonders hervorzuheben sind Potentiometer mit einer hohen Auflösung und geringer Toleranz, die für wissenschaftliche Instrumente und hochpräzise Steuerungsaufgaben unerlässlich sind. Auch die Haptik und Mechanik spielen eine wichtige Rolle: Gängige Modelle bieten ein ausgewogenes Drehmoment, das eine stabile Einstellung ermöglicht, ohne zu leichtgängig zu sein. Die Achsen sind oft aus Metall gefertigt, um eine robuste Verbindung mit Bedienteilen zu gewährleisten und eine lange Lebensdauer zu sichern. Für Anwendungen mit besonderen Anforderungen an die Umgebungsbeständigkeit, wie sie in der Industrie oder im Kfz-Bereich vorkommen, sind spezielle Ausführungen mit erhöhter Staub- und Feuchtigkeitsresistenz verfügbar.
Vergleichstabelle: 4mm Potentiometer Typen und Eigenschaften
| Merkmal | Kohleschicht-Potentiometer (Linear/Logarithmisch) | Drahtwiderstandspotentiometer (Präzisionsausführungen) | Kunststoffschicht-Potentiometer |
|---|---|---|---|
| Widerstandsbelegung | Kohleschicht | Wickeldraht auf Keramikträger | Kunststoffschicht (z.B. Conductive Plastic) |
| Typische Widerstände | 1kΩ – 1MΩ | 100Ω – 1MΩ | 1kΩ – 500kΩ |
| Linearität | Gut bis sehr gut (je nach Qualität) | Exzellent, sehr hohe Präzision | Sehr gut, hohe Stabilität |
| Auflösung | Mittel | Sehr hoch (nahezu stufenlos) | Hoch |
| Belastbarkeit (typisch) | 0.1W – 0.25W | 0.5W – 2W (je nach Bauform) | 0.1W – 0.25W |
| Drehmoment | Moderat, gut kontrollierbar | Kann variieren, oft feiner | Moderat |
| Lebensdauer (Zyklen) | Ca. 10.000 – 50.000 | Oft über 100.000 | Ca. 50.000 – 100.000 |
| Anwendungsbereiche | Audio-Regler, allgemeine Steuerungen, Hobbyelektronik | Messtechnik, Laborgeräte, industrielle Automatisierung, High-End-Audio | Audio-Anwendungen, Medizintechnik, Steuerungen mit hoher Linearität |
| Kosten | Gering | Mittel bis hoch | Mittel |
Branchenspezifische Einsatzgebiete für 4mm Potis
Die Präzision und Zuverlässigkeit von 4mm Potentiometern prädestiniert sie für eine Reihe anspruchsvoller Anwendungsbereiche, in denen exakte Einstellbarkeit und Stabilität unerlässlich sind. In der professionellen Audiotechnik kommen sie zum Einsatz für die feinfühlige Regelung von Lautstärke, EQ-Parametern oder Mischpultkanälen, wo eine musikalisch sensible, logarithmische Kennlinie (Typ A) die Klangästhetik maßgeblich beeinflusst. Hochwertige Studiomonitore und Gitarrenverstärker profitieren von der linearen Charakteristik (Typ B) zur exakten Einstellung von Gain oder Klangfarbe.
In der Messtechnik und Laborelektronik sind 4mm Potis unverzichtbar für die Kalibrierung von Messgeräten, die Einstellung von Signalpegeln in Oszilloskopen oder die Feinjustierung von Stromversorgungen. Die geringe Toleranz und die hohe Linearität von Präzisionsausführungen, oft basierend auf leitfähigen Kunststoffen oder feinem Drahtwiderstand, gewährleisten reproduzierbare Ergebnisse.
Im Bereich der industriellen Automatisierung und Steuerungstechnik werden 4mm Potentiometer zur Parametrierung von Frequenzumrichtern, zur Einstellung von Prozessvariablen an SPS-Systemen oder als manuelle Schnittstelle in Bedienfeldern eingesetzt. Hier sind Robustheit, Langlebigkeit und oft auch eine erhöhte Schutzart gegen Staub und Feuchtigkeit (z.B. IP65) gefragt. Hersteller wie Bourns, TT Electronics (Welwyn, BI Technologies) oder Vishay bieten hierfür spezialisierte Baureihen an.
Darüber hinaus finden sich 4mm Potis in der Medizintechnik, etwa zur Justierung von Therapiegeräten oder diagnostischen Instrumenten, wo höchste Zuverlässigkeit und exakte Dosierung gefragt sind. Auch in der automobilen Nachrüstung für spezielle Sound-Systeme oder im Modellbau für komplexe Steuerungen kommen diese präzisen Komponenten zum Einsatz.
FAQ – Häufig gestellte Fragen zu 4mm Potis
Was ist der Hauptunterschied zwischen linearen und logarithmischen 4mm Potentiometern?
Der Hauptunterschied liegt in der Widerstandscharakteristik über den Drehwinkel. Ein lineares Potentiometer (Typ B) ändert seinen Widerstand gleichmäßig mit dem Drehwinkel, was für allgemeine Steuerungszwecke ideal ist. Ein logarithmisches Potentiometer (Typ A), oft als „Audio-Potentiometer“ bezeichnet, passt sich der menschlichen Hörwahrnehmung an, indem es den Widerstand exponentiell ändert, was zu einer natürlichen Lautstärkeregelung führt.
Welche Materialien werden typischerweise für das Widerstandselement in 4mm Potentiometern verwendet?
Die gängigsten Materialien sind Kohleschicht (Carbon-Film), leitfähiger Kunststoff (Conductive Plastic) und Wickeldraht (Wirewound). Kohleschicht bietet ein gutes Preis-Leistungs-Verhältnis für allgemeine Anwendungen. Leitfähiger Kunststoff ermöglicht eine sehr gute Auflösung und Lebensdauer, während Wickelpotentiometer für höhere Leistungen und präzisere Anwendungen eingesetzt werden.
Sind 4mm Potentiometer für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit geeignet?
Standard-4mm-Potentiometer sind oft nicht für den direkten Einsatz in Umgebungen mit hoher Luftfeuchtigkeit oder extremen Temperaturen ausgelegt. Für solche Anwendungen sollten Sie spezielle, abgedichtete (IP-geschützte) Potentiometer in Betracht ziehen. Achten Sie hier auf die Angabe der Schutzart (IP-Rating) in den Produktdatenblättern.
Wie beeinflusst die Leistungsspezifikation die Auswahl eines 4mm Potentiometers?
Die Leistungsspezifikation (in Watt) gibt die maximale Verlustleistung an, die das Potentiometer dauerhaft verkraften kann, ohne Schaden zu nehmen. Wenn ein Potentiometer als Spannungsteiler mit Strom fließt, wird Energie in Wärme umgewandelt. Wählen Sie immer ein Potentiometer, dessen Leistungswert deutlich über dem maximal zu erwartenden Wert in Ihrer Schaltung liegt, um Überhitzung und Ausfälle zu vermeiden.
Was bedeutet die Toleranzangabe bei einem 4mm Potentiometer?
Die Toleranz gibt an, wie stark der tatsächliche Widerstandswert vom Nennwiderstand abweichen darf. Eine Angabe von ±10% bedeutet beispielsweise, dass der tatsächliche Widerstandswert um bis zu 10% höher oder niedriger sein kann als der deklarierte Wert. Für präzise Anwendungen, wie in der Messtechnik, sind Potentiometer mit engeren Toleranzen (z.B. ±5% oder ±1%) erforderlich.
Können 4mm Potentiometer auch als Dimmerschalter verwendet werden?
Obwohl Potentiometer prinzipiell zur Regelung von Spannungen und damit indirekt zur Helligkeitssteuerung genutzt werden können, sind sie für den direkten Einsatz als Dimmschalter für Netzspannung in der Regel nicht geeignet. Die dafür notwendigen Sicherheitsanforderungen und die Leistungsanforderungen übersteigen meist die Spezifikationen von Standard-4mm-Potentiometern. Spezielle Triac-basierte Dimmer-Module sind hier die richtige Wahl.
Worauf sollte ich bei der mechanischen Montage von 4mm Potentiometern achten?
Achten Sie auf die passende Bohrung für die 4mm Achse in Ihrem Gehäuse oder Ihrer Platine. Die Befestigung erfolgt meist über eine Einschraubmutter und eine Gegenmutter. Die Form der Achse (rund, geschlitzt, flach) ist entscheidend für die Auswahl des passenden Bedienteils (Poti-Kappe), die einen sicheren und rutschfesten Halt gewährleistet.
